Realtek USB 有线网卡网络唤醒 (其一)

        目前Realtek USB接口有线网卡方案均支持网络唤醒（Wake On Lan，为书写方便，后续简称为WOL）功能。

        要实现WOL功能，网卡要能正确收到魔幻包（magic packet），然后将其转换为正确的信息传达给上层，系统收到信息后，通过电源管理芯片开机，从而实现唤醒功能。

        这一过程中，网卡充当的是前半部分的角色，即：收包，发信息。至于正确发出信息后系统能否被唤醒，则是平台部分设计要考虑的。

        这里，“信息”通常包含两种，一种是USB 网卡芯片收到唤醒数据包后，拉低wake IO pin，通过示波器可以量测到由High 变Low的状态；另一种是网卡通过USB 总线发送协议给host处理,可以通过USB 协议分析仪抓录协议log分析。

一、硬件要求

        如果产品型态是dongle或dock类，因网卡与被唤醒的平台之间只有USB 数据线和供电线连接，无法接wake IO pin，此类产品可通过USB 协议实现系统在S3/S4状态下的WOL，但无法实现S5状态下的WOL；如果产品型态是onboard类 ，    设计时可将网卡wake IO pin 走线到系统端的电源管理芯片，此类产品可实现系统在S3/S4/S5状态下的WOL； 如果产品是Type C类带PD协议的dock，可将网卡wake IO pin接到PD 协议芯片的IO，这样PD 可以侦测wake IO pin 状态变化再通过协议送到系统host，此类产品可以实现系统在S3/S4/S5状态下的WOL。

        如果系统进S3/S4/S5后无法让USB 网卡的USB端口处于suspend 状态，且（或）有断电行为（或通过人为制造断电行为），断电后DP/DM断开(表示之前没有带过driver)，上电后，USB DP必须保持在3.0V，DM保持在0V，此种情形可实现pre-boot WOL 功能。当收到魔幻包后，wake IO pin 会被拉低。

二、系统设定

      1. 开机进BIOS，检查待测试网卡是否开启wake on lan 功能，如没有，则需要开启；

      2. 检查BIOS 里fastboot 设定，如果没有则需要关闭；

      3. 进系统后，确认驱动版本是否为最新，如不是，到如下网站下载最新驱动安装（for windows）或编译加载（for Linux）；

          驱动下载地址：https://www.realtek.com/Download/List?cate_id=585

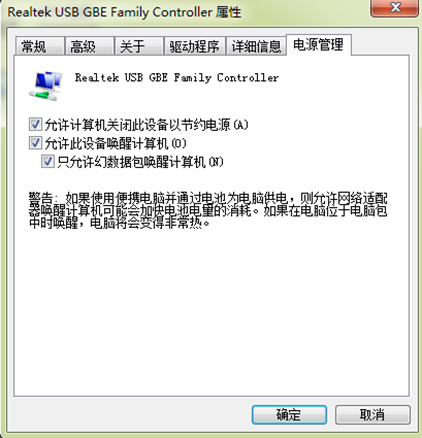

      4. 如果在windows OS下测试，打开网卡属性里“电源管理”选项卡，勾选下图三个选项；

      5. 如果是S5 状态下的WOL，还需要确认网卡efuse ，确保“NO_REMOTE_WAKEUP”没有勾选；确保“LAN_WAKE_EN”勾选。

三、 功能测试

      当满足上述硬件要求和做完系统设定后，即可开始测试WOL 功能。

1.     记录测试的USB 网卡的MAC address；

2.     用网线将USB 网卡和对端电脑（另一台发包电脑）网卡连接；

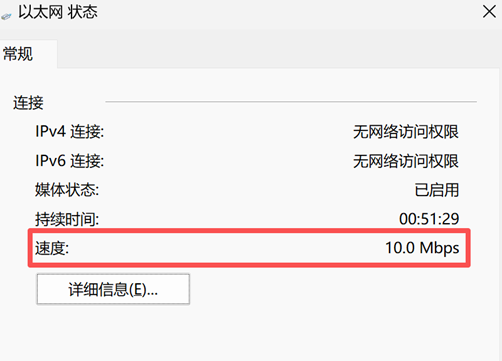

3.     查看对端电脑网卡连接速度，要求为10Mbps， 如不是，检查原因并确保最终link在10Mbps；

4.     关闭对端电脑的WIFI，断开其他有线网卡连接（如果有的话）;

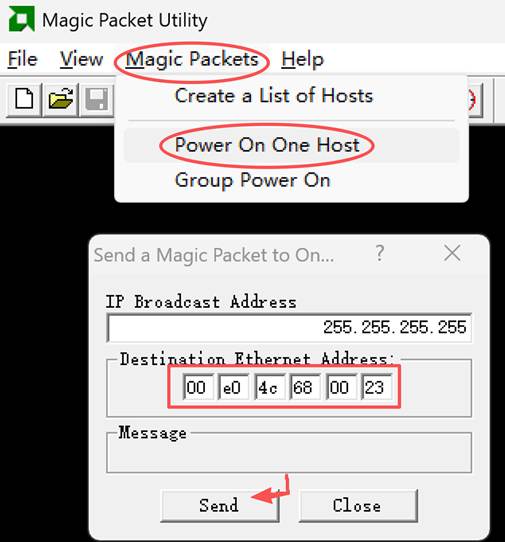

5.     在对端电脑上打开MAGIC PACKET 软件，按下图圈选打开“send a magic packet…” 对话框，在红色方框处输入第一步记录的mac address，然后点击“send”。 如所有都正常，此时观察USB 网卡所在系统，会看到系统被唤醒。

本篇作者-大联大友尚集团-水熊
