RT1062 ZigBee Gateway操作指南

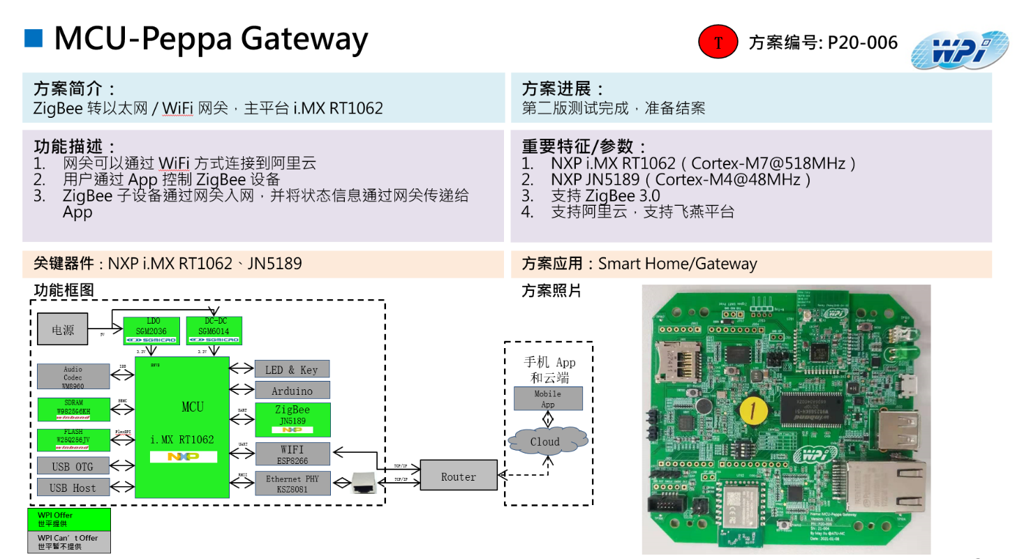

 一、网关方案介绍

二、硬件

2.1硬件需求

NXP RT1062 开发板（MIMXRT1062 –EVK）*1

WPI-ATU ZigBee USB Dongle *1

NXP ZigBee 开发套件灯板（DR11751V2）*1

Micro USB 连接线*1

网线*1

杜邦线若干

2.2 硬件接线

2.2.1 与 PC 接线

使用 Micro_USB 连接线将 RT1062 开发板与 PC 相连，ZigBee USB Dongle 直接与 PC 相连

2.2.2 与 RT1062 接线

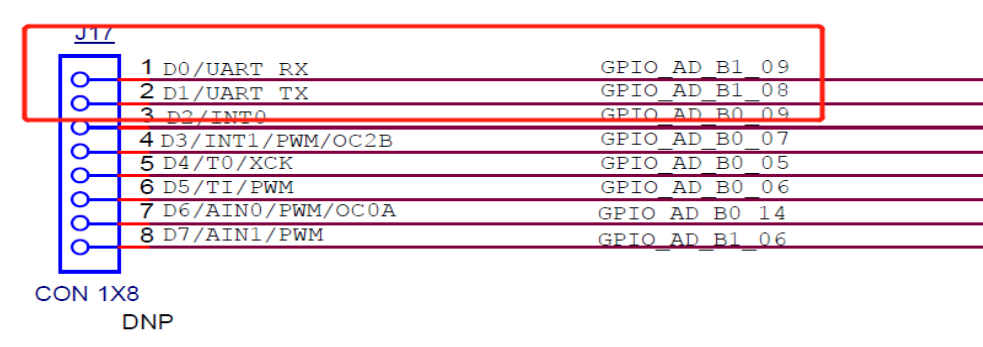

ZigBee USB Dongle 上的 UART1 接到 RT1062 的 Arduino 接口的 J17 上

ZigBee USB Dongle	RT1062
UART1_TX	J17_1
UART1_RX	J17_2

RT1062 上 SW5 为 Reset ，SW4 为 User Button

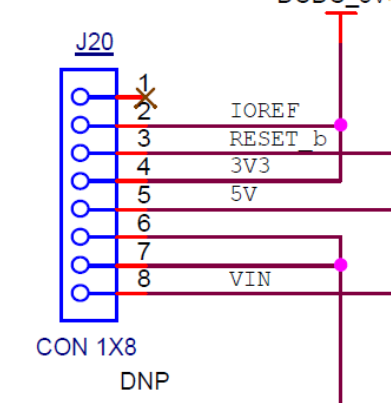

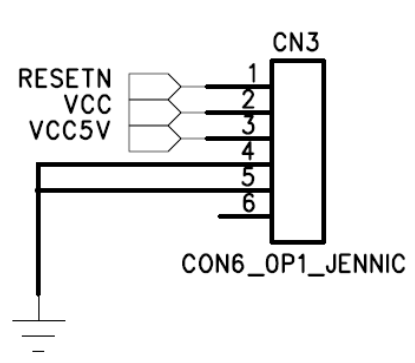

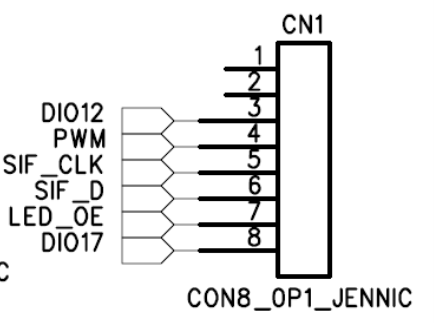

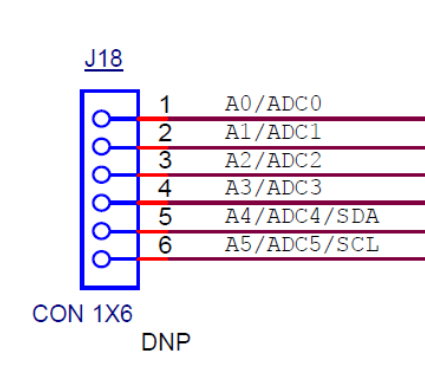

ZigBee 开发套件灯板的 I2C 和电源地接到 RT1062 的 Arduino 接口的 J18 和 J20 上

ZigBee USB Dongle	RT1062
CN1_5（SIF_CLK）	J18_6
CN1_6（SIF_D）	J18_5
CN1_7（LED_OE）	J18_4
CN3_2（VCC）	J20_4
CN3_3（VCC5V）	J20_5
CN3_4（GND）	J20_6

三、软件

3.1 KEIL

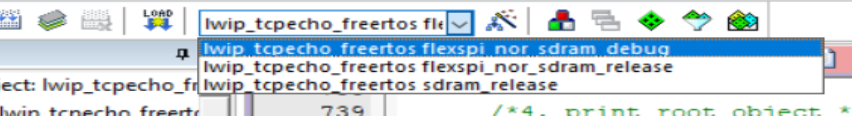

代码调试软件选择 Keil ，可以直接通过 USB 烧录和调试，编译选择 nor_sdram_debug

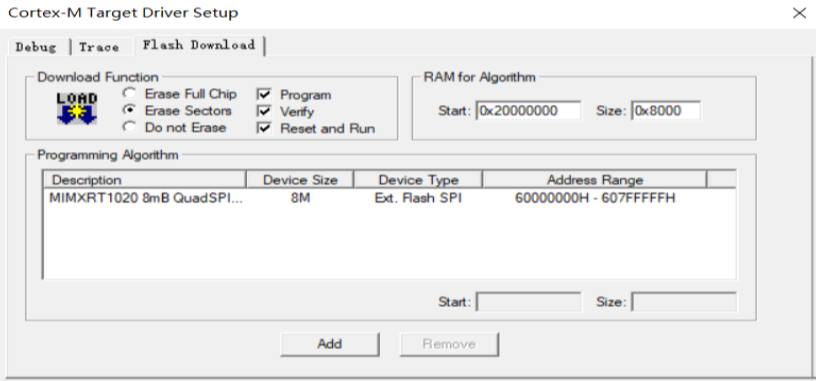

烧录算法选择自带的 QuadSPI NOR Flash

3.2 更改 Client ID

        每天设备的 CLIENT_ID 应该不同，目前是手动设置。在 mqtt_handle.c 中修改 CLIENT_ID，不为 “John_RT1062_1” 和 “John_RT1062_1” 即可，这两个 ID 被占用。

3.3 生成二维码

        接线完成后，上电，打开串口助手，端口为 RT1062 的供电端口。根据打印获取 ZigBee USB Dongle 的 MAC 地址，并在 https://www.wpibtc.com/tools/qrcode/ 页面生成对应的二维码，备用。

3.4  安装 App，注册账号

安装 ATU 智能家居 App， ，注册账号，即可使用。

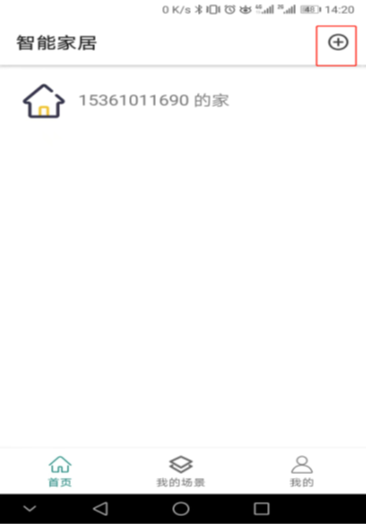

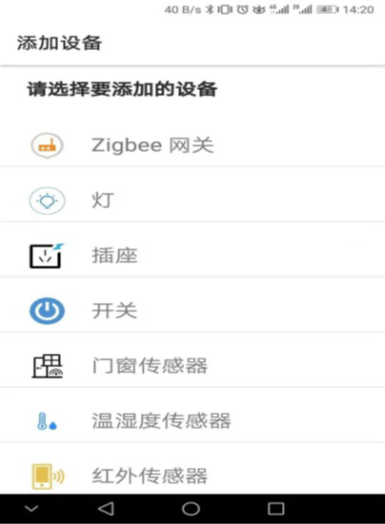

单击右上角的“+”号，先添加 ZigBee 网关

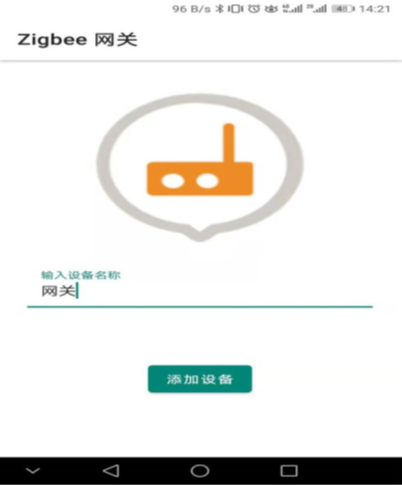

输入网关名称，并点击添加设备，出现摄像头请求

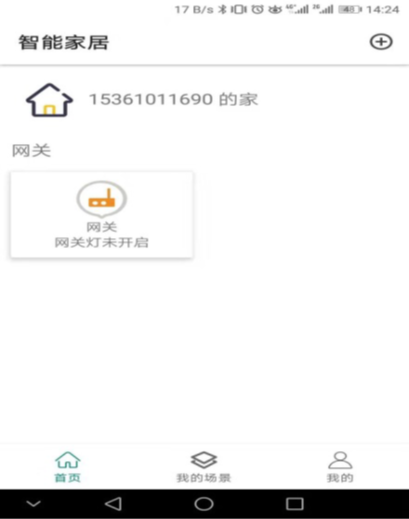

添加成功后，如下图所示

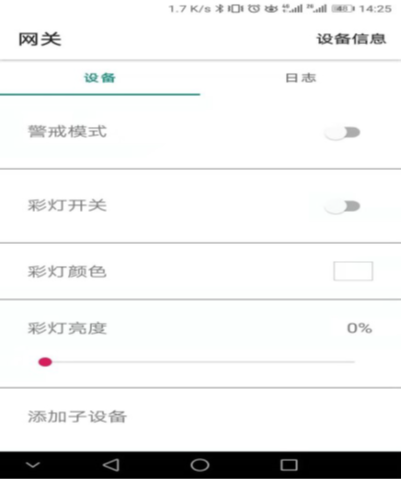

        点击进入网关界面如下图，可以控制灯板的开关颜色和亮度，亮度为 0 或颜色为 #FFFFFF 时，开关自动关闭；

        点击添加子设备，输入设备名称，点击添加设备，协调器会进入 30S 的允许入网状态，此时使用相应设备入网，

        会显示添加成功，超时或入网失败，则会显示添加失败。

四、参考文献

[1] IMXRT1060XCEC.pdf

[2] IMXRT1060RM.pdf

[3] MIMXRT1060-EVKB Board User Manual

欢迎在博文下方留言评论，我们会及时回复您的问题。如有更多需求，欢迎联系大联大世平集团 ATU 部门：atu.sh@wpi-group.com
作者：John Ge / 葛龍
