NSA2860硬件介绍和软件安装

一、硬件系统

1.1 EVA Board 介绍

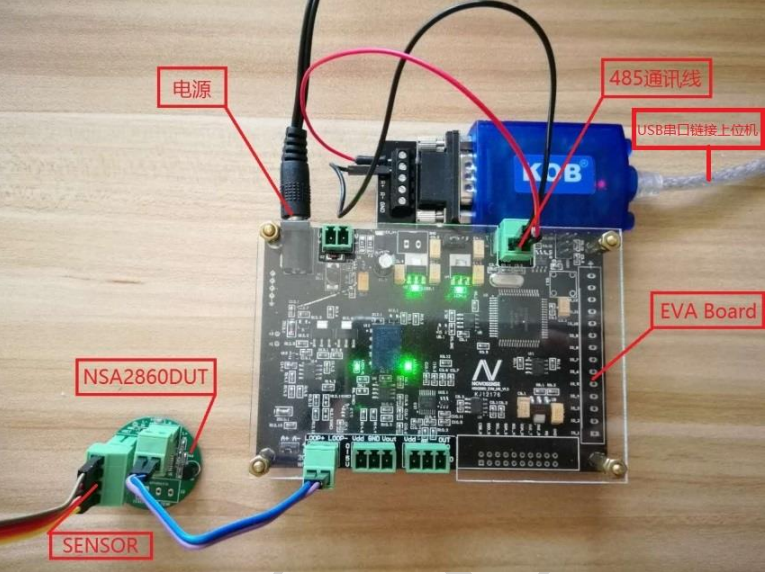

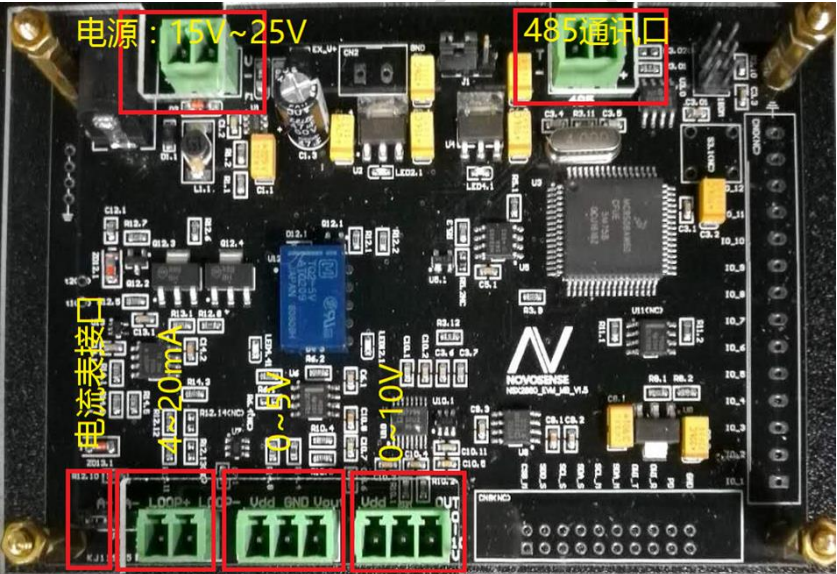

EVA Board 实物图如上图所示：

电源口：左上角红色框内绿色端子和黑色插座均为 EVA Board 供电端口；

其中绿色端子左端为电源 V+，右端为电源 V-(GND)；

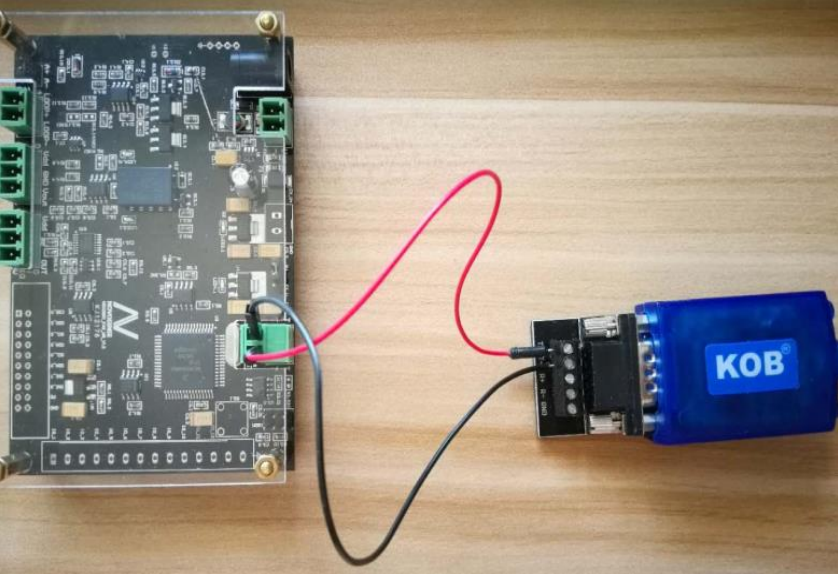

485 通讯口：右上角为 485 通讯口，接入 485 通讯线可连接至上位机。左端 T-接入信号线的 T-B，右端 T+接入信号线的 T+A；连接方式如下图所示：

电流表接口：校准 4～20mA 电流输出时，外接电流表接口；选择外部电流表校准时，必须在此处串联电流表；选择板上电流表校准时，必须短接此接线柱。

4～20mA 接口：4～20mA 输出调试端口。左端为 LOOP+，右端为 LOOP-。

0～5V 接口：0～5V 输出调试端口。从左至右分别为 VDD，GND ，Vout。

0～10V 接口：0～10V 输出调试端口。从左至右分别为 VDD，GND ，Vout。

高压供电 0～5V：使用 0～10V 端口的 VDD、GND 供电，使用 0～5V 端口 VOUT 做通讯口。

右端接线端子：板子最右端有 13 个冗余的 GPIO 口，从下至上为 1～13，最顶端为 GND。

右下角接线端子：数字输出接口(IIC：SCL_S，SDA_S；SPI：SCL_S，SDA_S，SDO_S)。

1.2 硬件连接

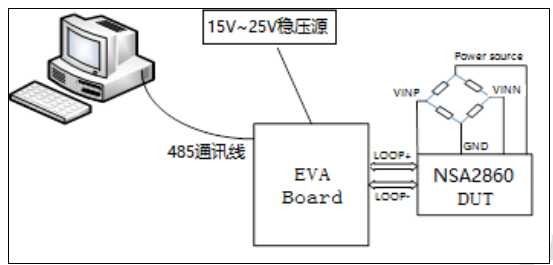

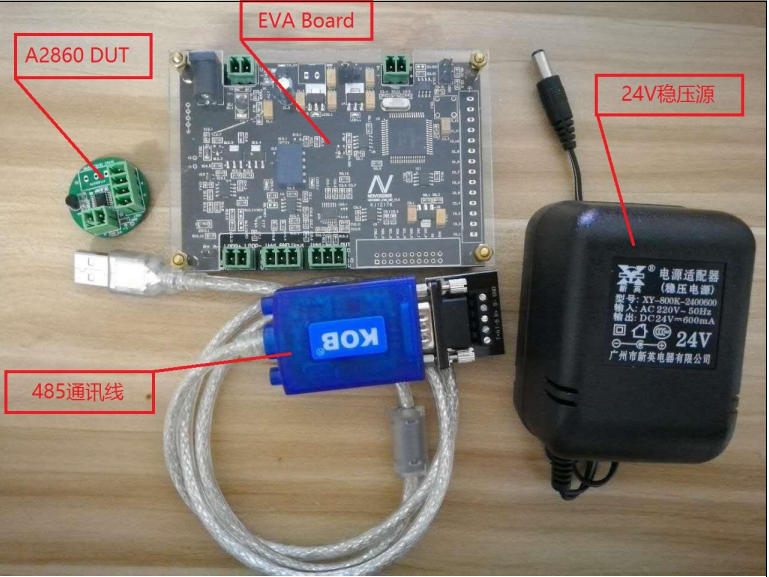

NSA2860EVA 硬件系统连接示意图如下图所示：

EVA Board：485 通讯母板。

NSA2860 DUT：测试模块。

24V 稳压源：系统供电电源。

485 通讯线：连接上位机与下位机。

NSA2860 芯片：5 颗。

二、软件系统

2.1 软件安装

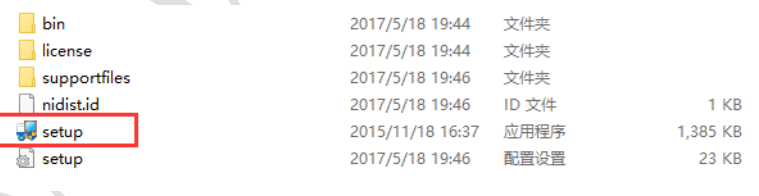

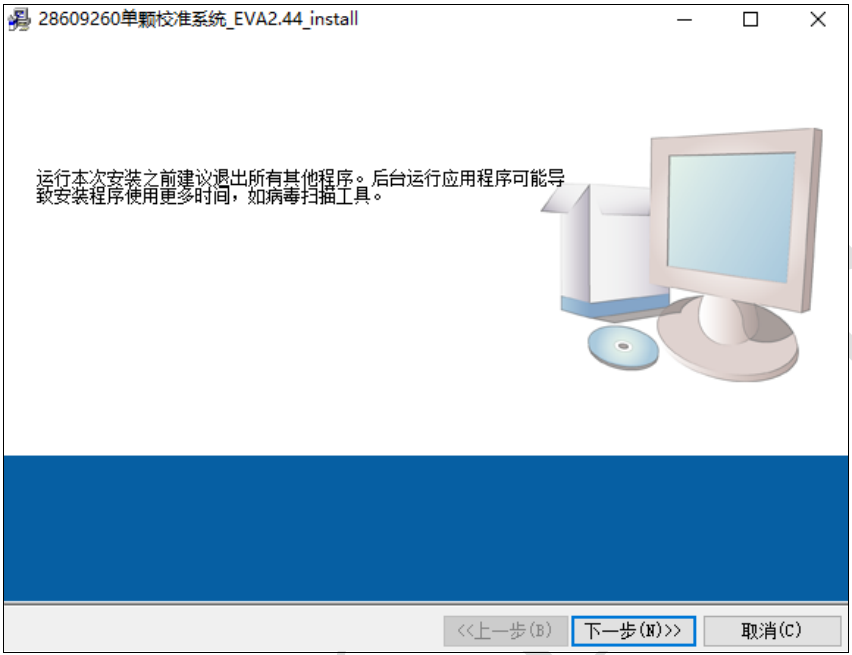

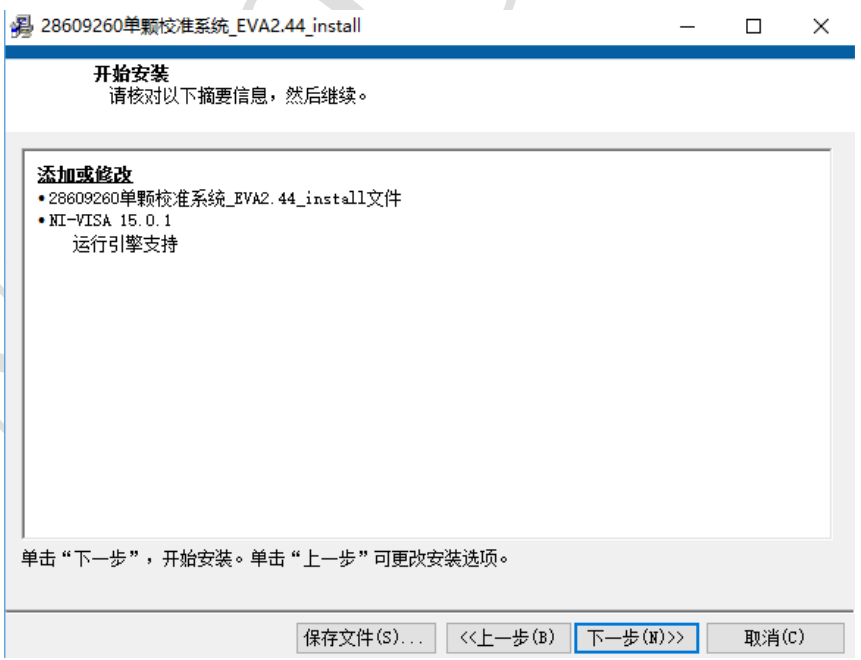

解压后双击 setup 文件，进入安装界面，点击下一步；

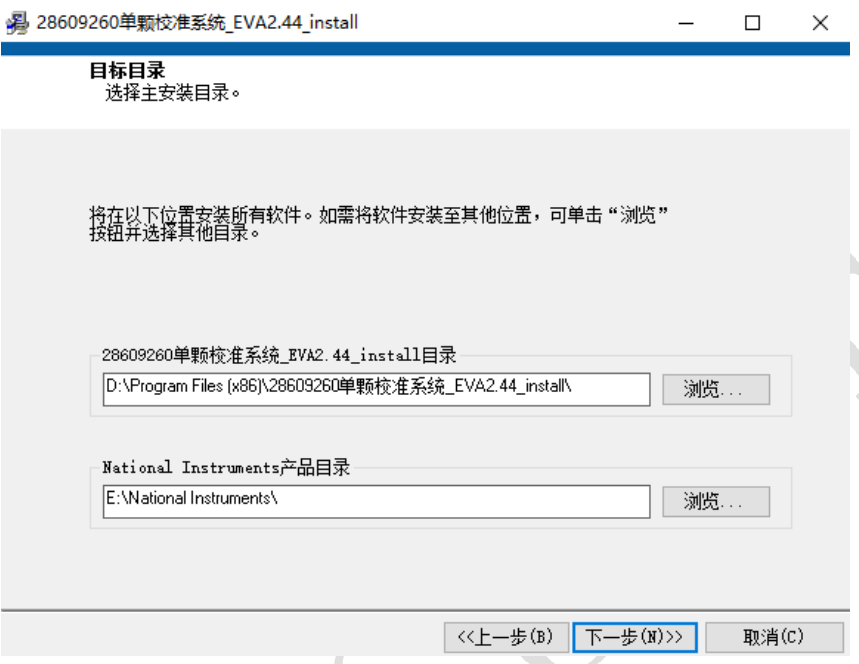

将安装路径选为 D 盘（不建议安装在系统盘！系统盘可能有写保护，导致上机位软件不能操作安装目录下的文件；若已安装在系统盘，请使用管理员权限运行上机位软件。）点击下一步；

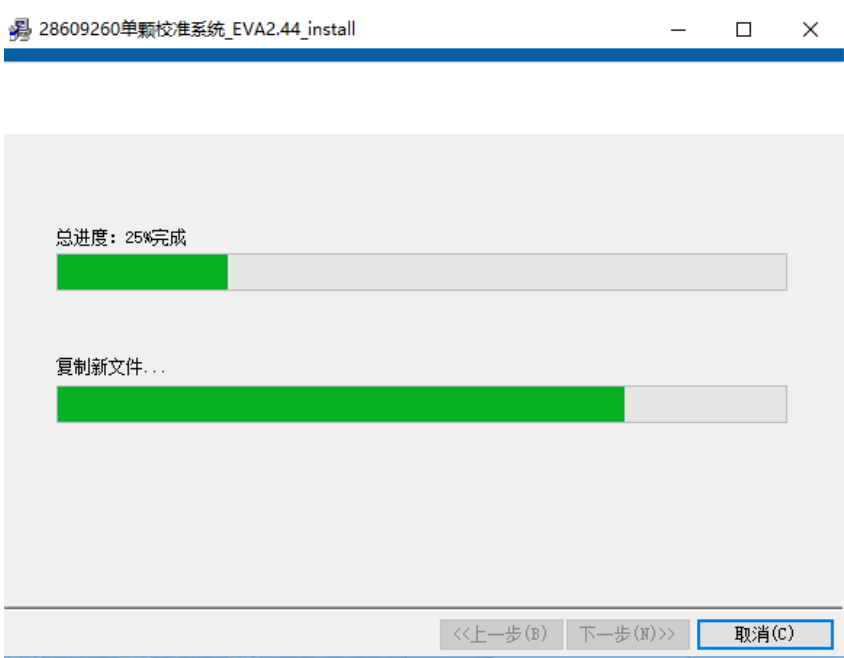

点击下一步；

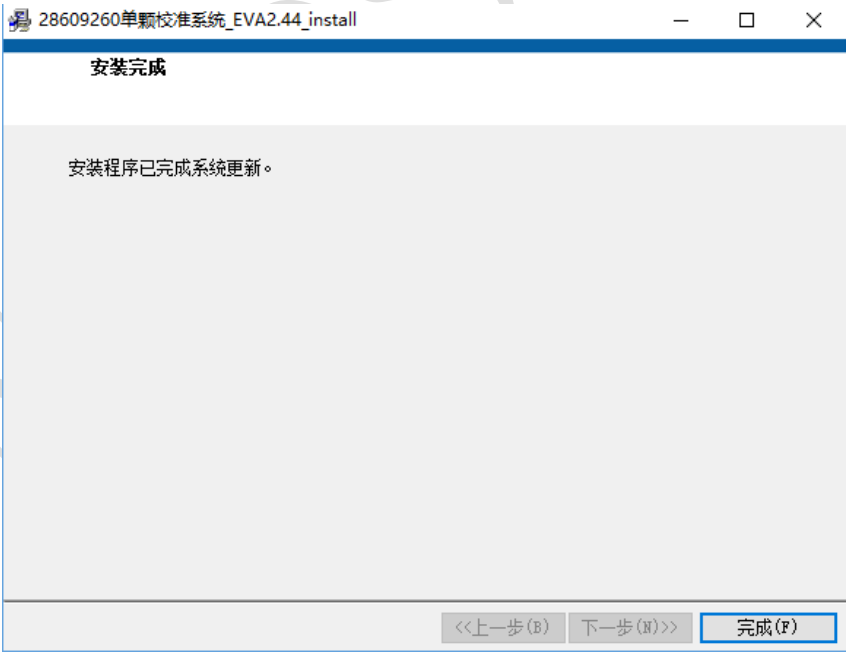

安装结束后，点击完成即可使用。

2.2 驱动安装

2.2.1 WinXP 系统

WinXP 系统下，按照以下步骤安装：

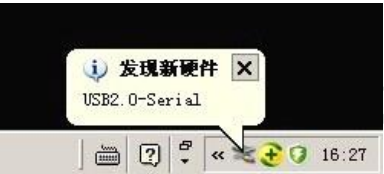

① 插上 USB-serial 线

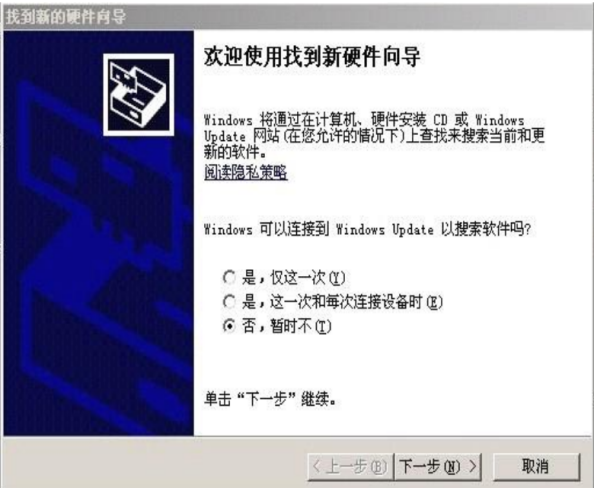

②  单击否，暂时不（如下）

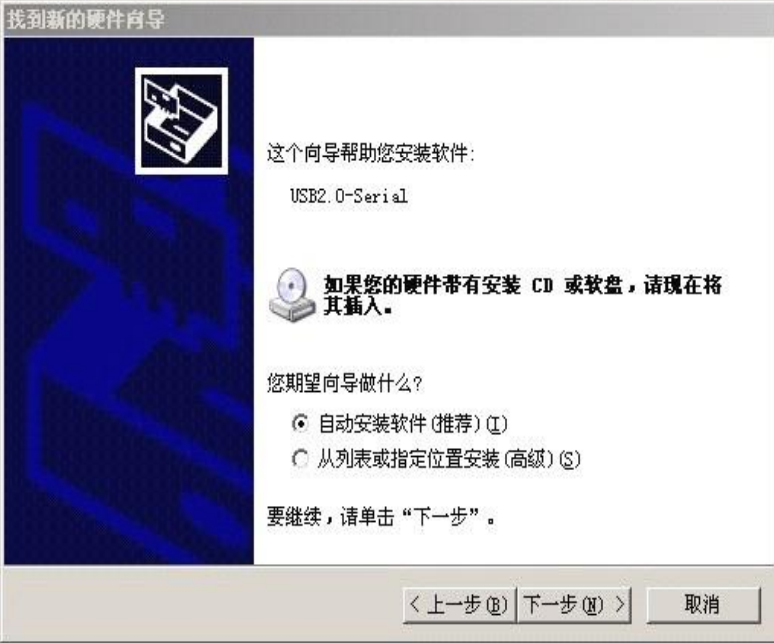

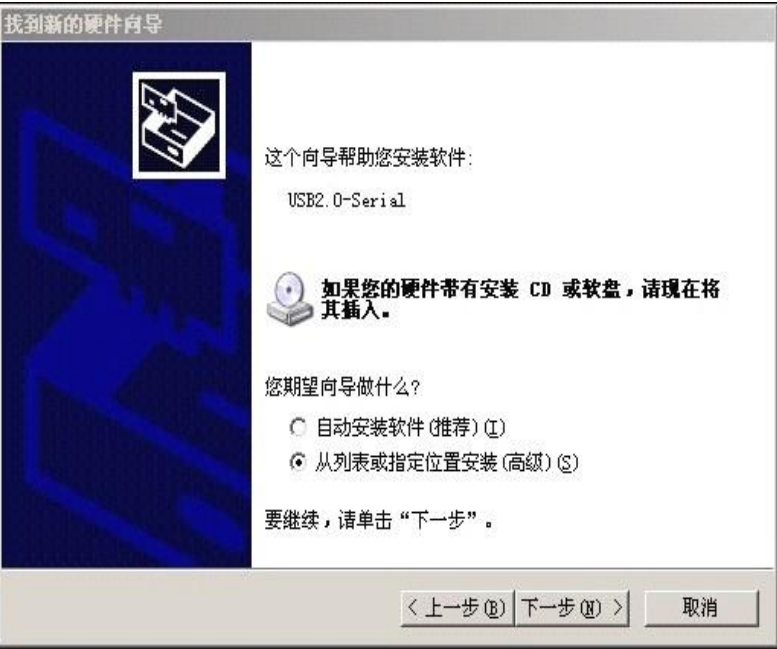

③ 单击从列表或指定位置安装（高级）（如下）

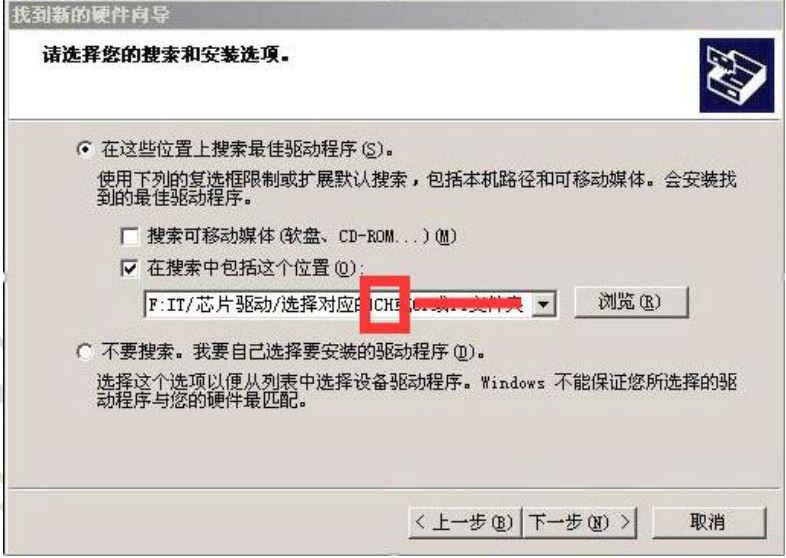

④ 选择随光盘附送的 485 驱动/芯片驱动/CH 文件

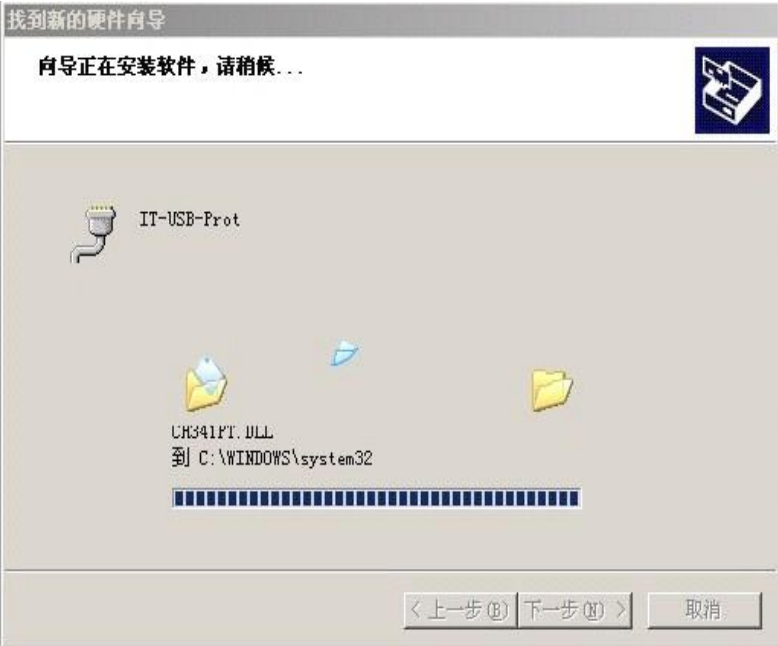

⑤ 选择完成后点击下一步

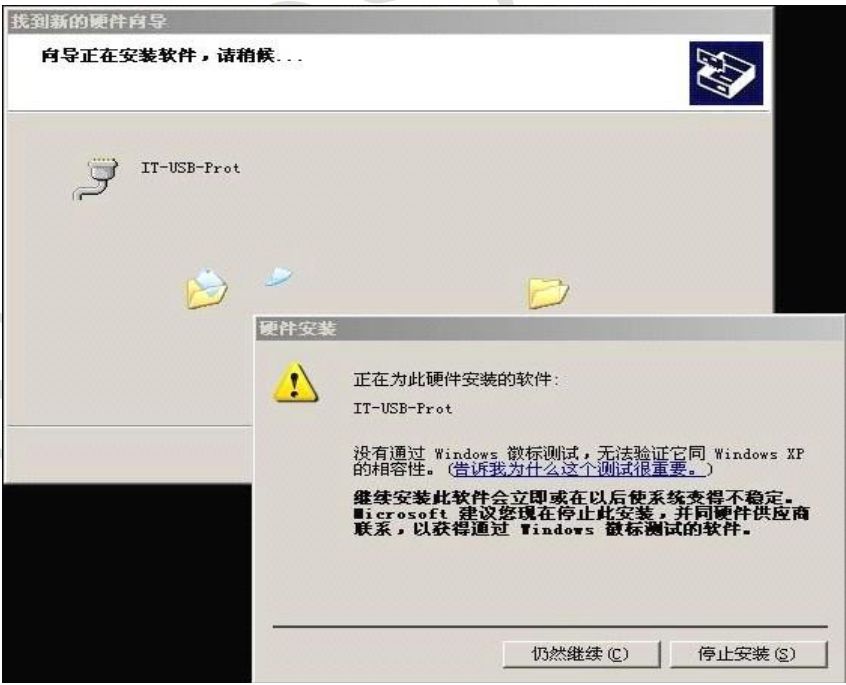

⑥ 单击仍然继续（如下）

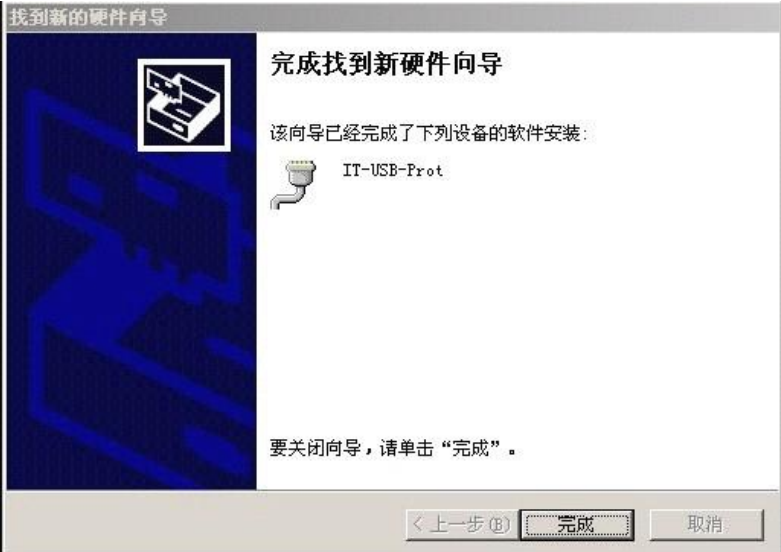

⑦ 点击完成（如下）

2.2.2 Win7 系统

Win7 系统下大部分电脑插上 USB 转 485 口就会自动安装驱动，若安装不成功，可按照以下步骤手动安装；

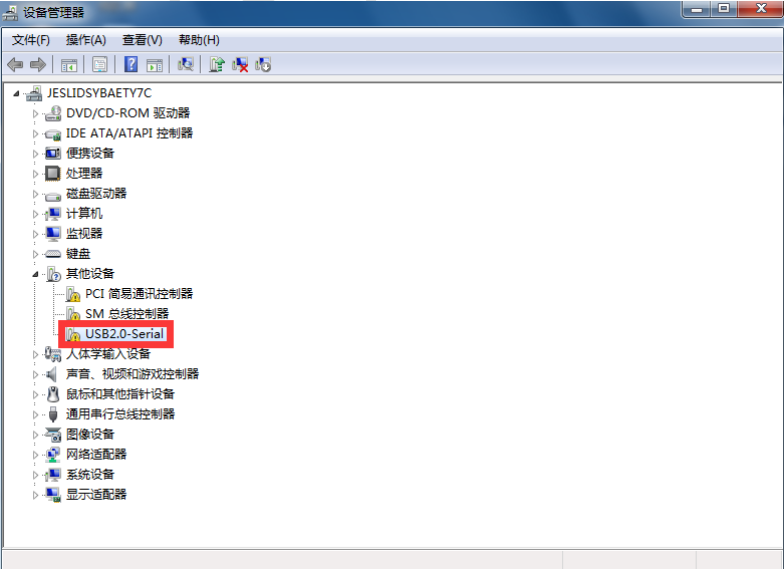

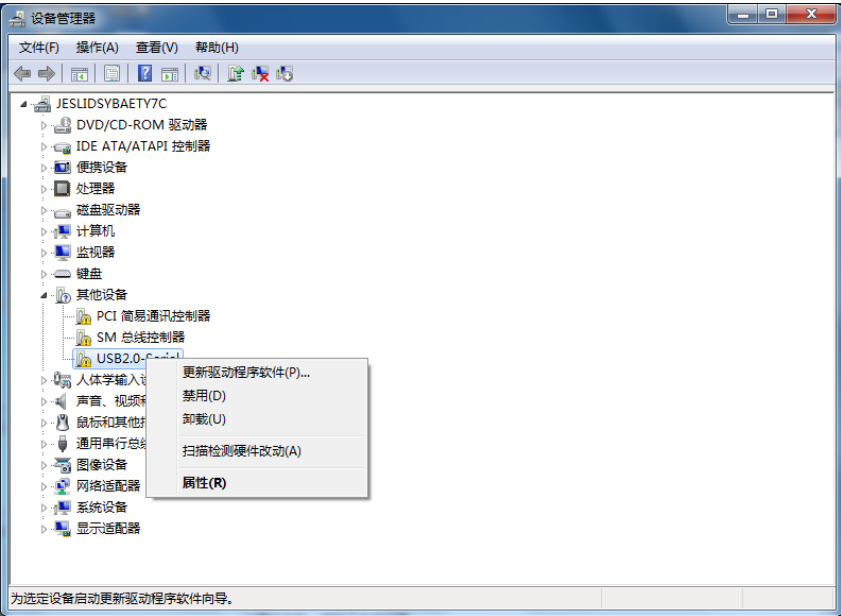

① 插上串口后，到设备管理器的其他设备找到 USB-serial 硬件

② 点击右键，选择手动更新驱动软件。

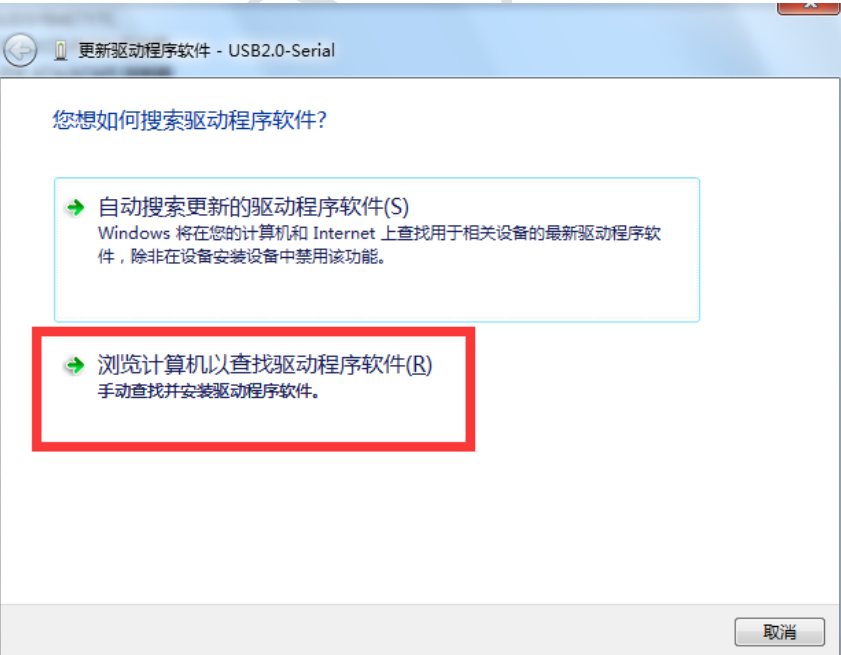

③ 下一步选择浏览计算机以查找驱动程序软件

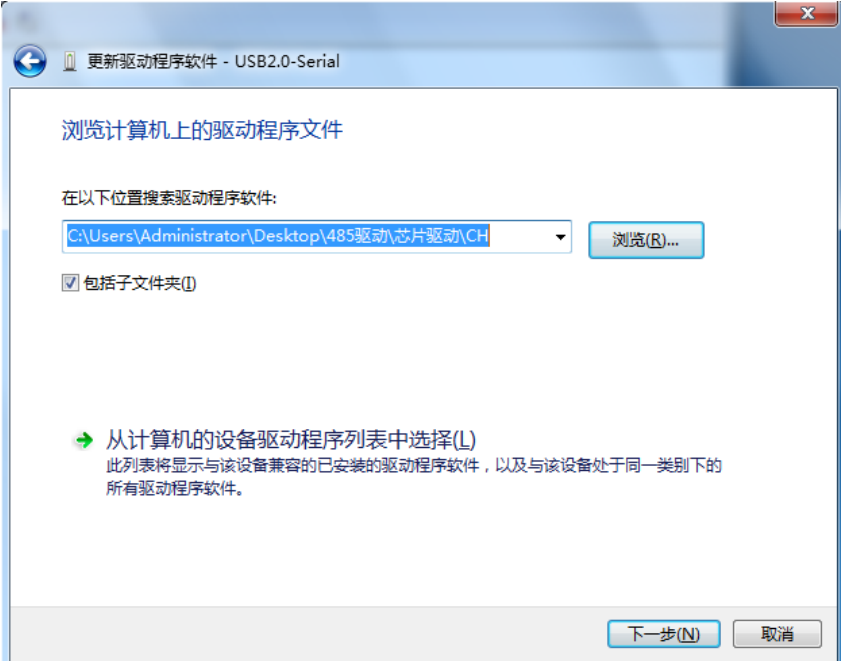

④ 选择光盘中附带的 485 驱动，芯片驱动，CH 文件

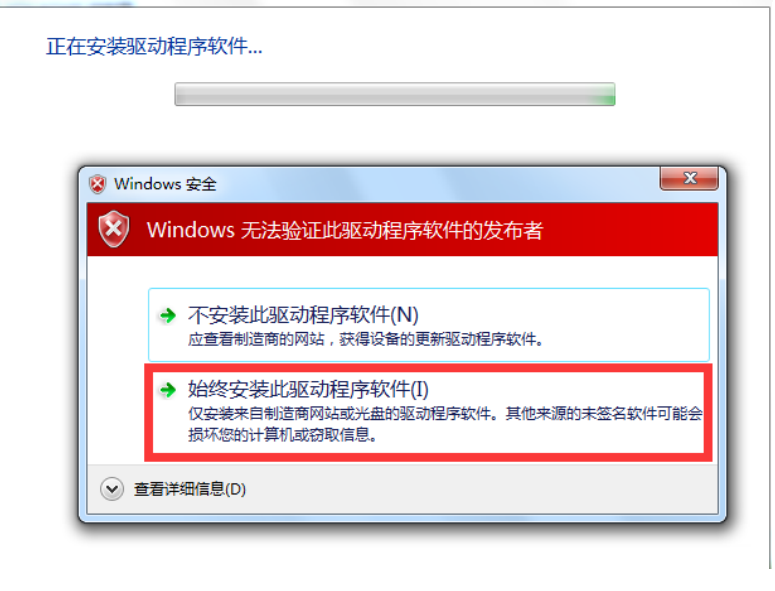

⑤ 选择始终安装此驱动程序软件

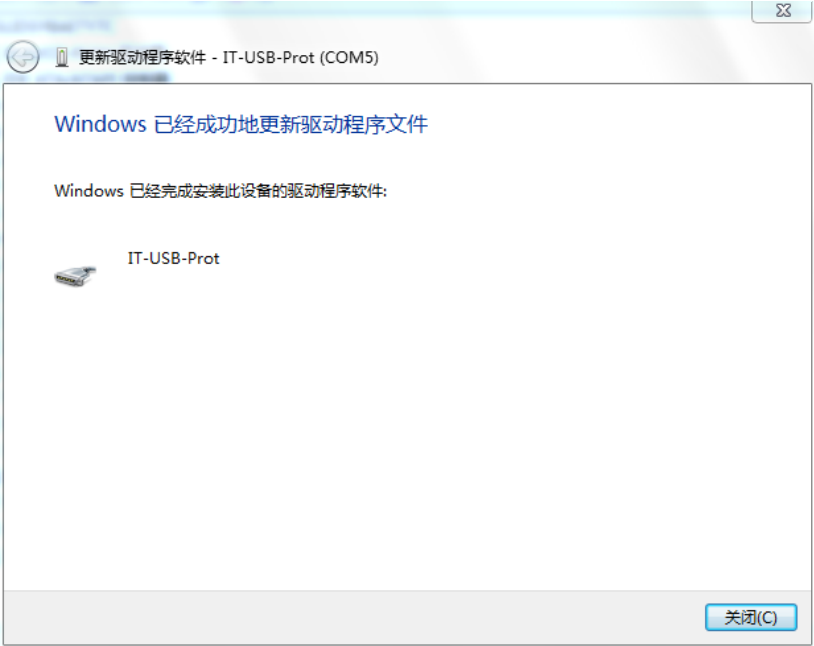

⑥ 安装成功后，出现如下窗口

2.2.3 Win8 系统

直接点击 CH 驱动文件安装即可。

2.2.4 Win10 系统

Win10 系统无需手动安装驱动，插上 USB-serial 线后系统将自动加载更新驱动。

三、Reference

[1] NSA2860单颗校准系统使用说明V1.3

欢迎在博文下方留言评论，我们会及时回复您的问题。如有更多需求，欢迎联系大联大世平集团 ATU 部门：atu.sh@wpi-group.com
作者：Naib Zhou / 周甜甜
