WIFI|软体 茶凳浅谈 高通WIN QSDK - IPQ6000 与 88Q2112 的相遇

Qualcomm IPQ 系列的Ethernet IC 搭配的有 QCA8075, QCA8081 … 等等Qualcomm自家出产的芯片。QSDK中内建可以支持的3rd party芯片，却寥寥可数。日前，客户使用车载以太网 - 88Q2112 - Marvell与IPQ6000做搭配。将之记录下来，以供参考。


方块图:


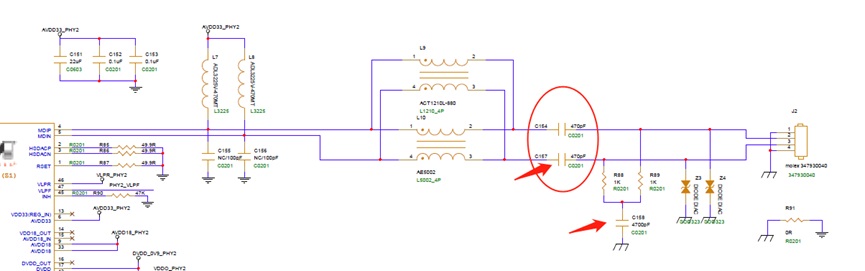

把原本reference board上的QCA8075、QCA8081都换成Marvell的88Q2112。传输界面走的protocol也由SGMII+ 、 PSGMII换成SGMII。


IPQ60x8与88Q2112之间有两个界面，一个是MDC/MDIO的控制界面，一个是GMII的资料传输界面。


使用user guide提到的方式，修改DTS

MII node :


所以在本质上应该使用cp02的DTS来做修改。

MDIO node:

改用gpio16来做reset phy的脚位。tlmm的gpio改为gpio16


mdio_pins: mdio_pinmux {                                       ……                 mux_2 {                         pins = "gpio16";                         function = "gpio";                         bias-pull-up;                 };         };

mdio中使用&tlmm 再次指定phy-reset-gpio


mdio: mdio@90000 {                 pinctrl-0 = <&mdio_pins>;                 pinctrl-names = "default";                 phy-reset-gpio = <&tlmm 16 0>;                    ……

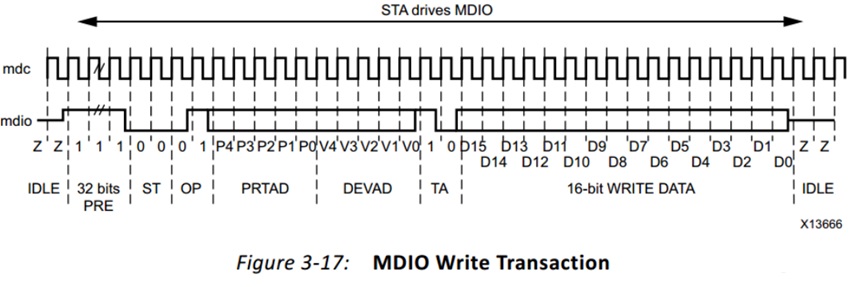

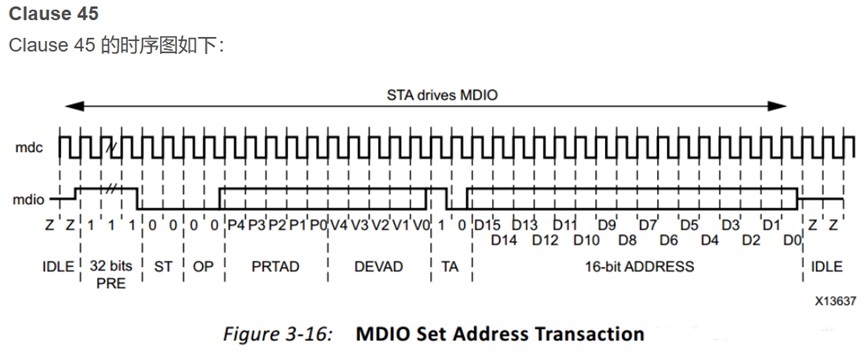

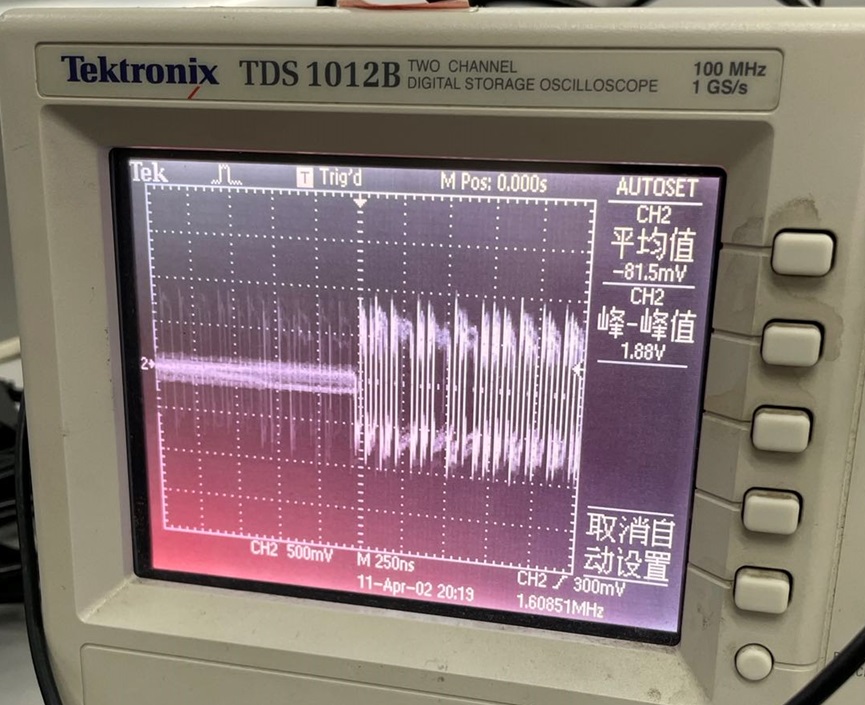

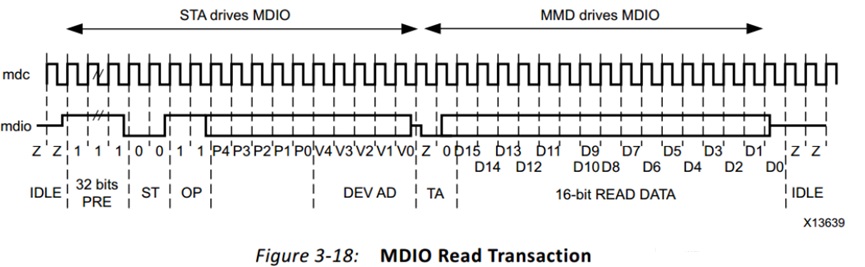

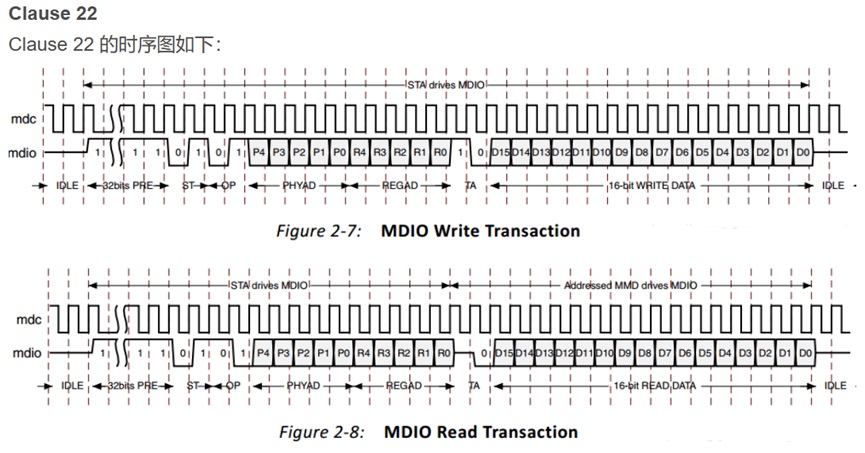

后面应该照着原来的设定。因为88Q2112要用Clause 45，所以每个port都要加上compatible="ethernet-phy-ieee802.3-c45"

而那个reg参数 分别对应到 QCA8081的PHYAD[4..2]。



mdio: mdio@90000 {                 pinctrl-0 &#
