💥1 概述

本研究提出了一种基于扩展卡尔曼滤波的雷达目标跟踪融合方法。通过将雷达测量与目标运动模型相结合,EKF算法估计目标的状态并提高跟踪的准确性。雷达测量的融合有助于克服雷达系统的噪声和假检测等限制。该方法使用仿真数据进行测试,在复杂环境中跟踪移动目标取得了有希望的结果。该研究为雷达目标跟踪领域提供了有价值的贡献,并展示了利用EKF进行目标状态估计的有效性。

基于扩展卡尔曼滤波的雷达目标跟踪融合研究是指利用扩展卡尔曼滤波算法来对雷达目标进行跟踪,并将不同雷达的信息进行融合,从而提高目标跟踪的准确性和稳定性。

扩展卡尔曼滤波是一种非线性系统状态估计方法,它通过对系统状态和观测值进行联合估计,能够有效处理非线性系统和非高斯噪声的情况。在雷达目标跟踪中,目标的状态通常包括位置、速度等信息,而雷达观测值则包括目标的距离、方位角等信息。通过将雷达观测值与目标状态进行融合,可以得到更准确的目标位置和速度估计。

雷达目标跟踪融合研究中的关键问题包括如何有效地融合不同雷达的信息、如何处理雷达观测值的不确定性、如何处理目标运动模型的不确定性等。研究人员通常会通过实验和仿真来验证算法的有效性,并不断优化算法以提高目标跟踪的性能。

基于扩展卡尔曼滤波的雷达目标跟踪融合研究是一个复杂而重要的课题,对于提高雷达系统的性能具有重要意义。通过不断的研究和改进,我们可以更好地利用雷达信息来实现对目标的准确跟踪。

基于扩展卡尔曼滤波(EKF)的雷达目标跟踪融合研究

一、扩展卡尔曼滤波(EKF)的基本原理

扩展卡尔曼滤波(EKF)是卡尔曼滤波在非线性系统中的扩展,其核心思想是通过一阶泰勒展开对非线性函数进行局部线性化近似。具体步骤如下:

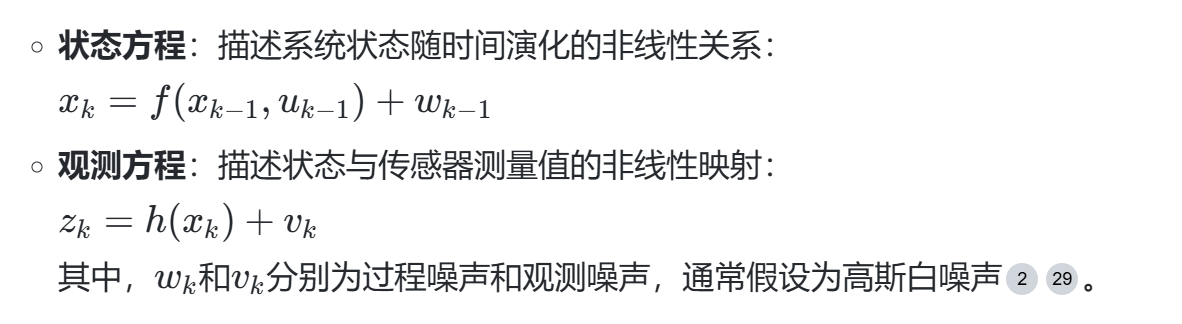

  1. 数学模型

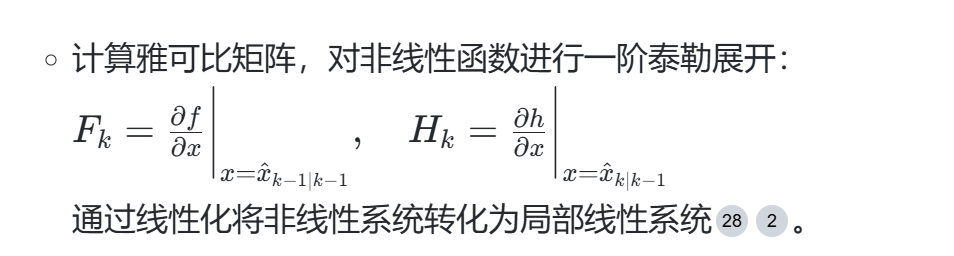

  2. 线性化处理

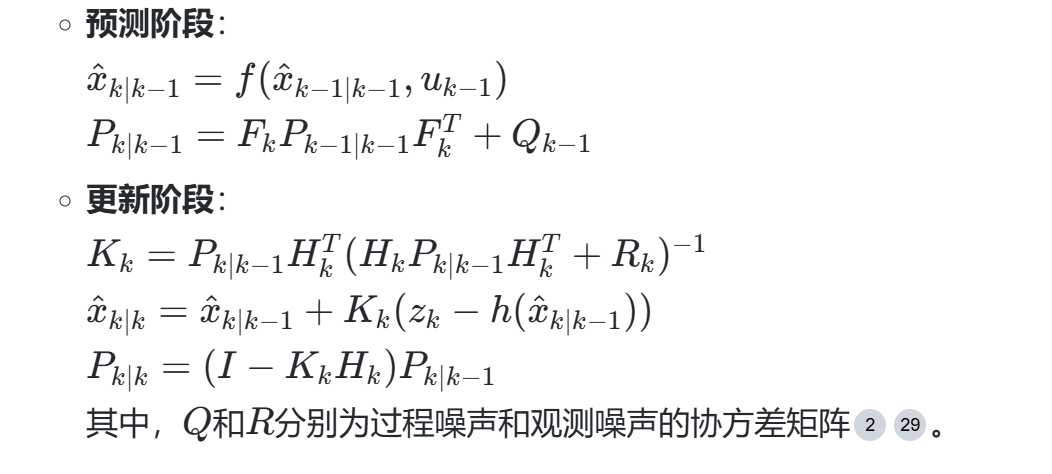

  3. 预测与更新步骤

二、雷达目标跟踪的技术难点与方法
  1. 技术难点

    • 非线性观测模型:雷达测量值(距离、方位、速度)与目标状态(位置、速度)存在非线性关系,需通过EKF等算法处理。
    • 多目标跟踪:目标交叉、遮挡及密集环境下数据关联困难,需结合全局最近邻(GNN)或概率数据关联(PDA)算法。
    • 噪声敏感性:雷达易受多径效应和杂波干扰,需设计鲁棒的滤波算法。
  2. 典型跟踪体制

    • 单目标跟踪(STT) :适用于火控雷达,通过高频率脉冲实现高精度跟踪。
    • 边扫描边跟踪(TWS) :在扫描过程中持续更新多目标轨迹,适用于机载雷达。
    • 相控阵跟踪:结合波束捷变与多目标处理能力,适用于现代防空系统。
三、EKF在多传感器融合中的应用框架
  1. 融合层级

    • 数据级融合:直接处理原始传感器数据,需解决时空对齐问题,适合EKF对多源观测值的联合滤波。
    • 特征级融合:提取目标特征(如速度、类型)后融合,降低计算复杂度。
    • 决策级融合:基于各传感器的独立跟踪结果进行综合决策,容错性高但信息损失较大。
  2. 典型融合架构

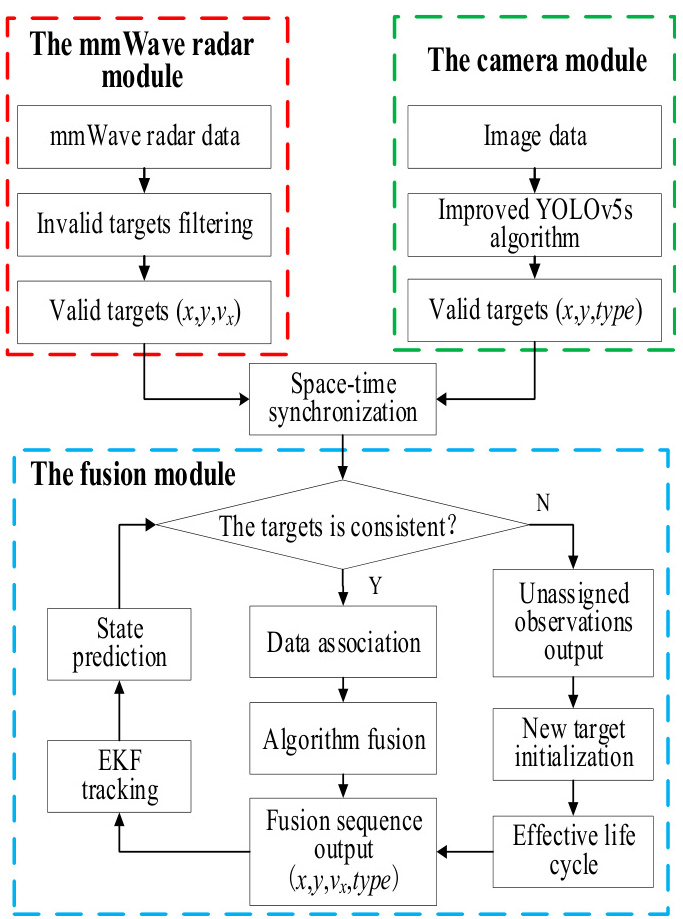

    • 毫米波雷达+相机融合
  • 毫米波雷达提供距离与速度(x,y,vxx,y,vx​),相机提供目标类型与精确位置(x,y,typex,y,type)。

  • EKF用于状态预测与数据关联,通过时空同步模块实现跨模态匹配。
    • 激光雷达+雷达融合
  • 激光雷达提供高分辨率点云,雷达提供多普勒速度,EKF用于动态目标运动建模。
四、EKF在雷达目标跟踪中的典型应用案例
  1. 单站雷达跟踪

    • 匀速目标跟踪:通过EKF对距离观测值进行滤波,位置估计误差可降低至0.1米以内(RMSE)。

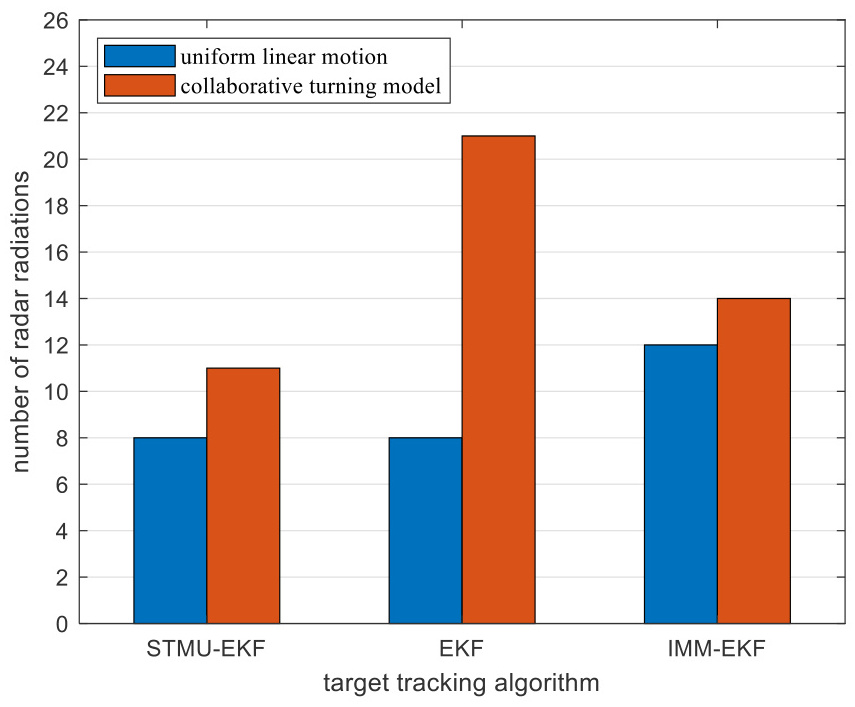

    • 机动目标跟踪:在转弯模型中,EKF需结合交互多模型(IMM)以应对状态突变,减少辐射次数约30%。

  2. 多站雷达协同

    • 无角度双站雷达系统:仅利用距离和径向速度信息,通过EKF实现交叉定位,跟踪精度优于传统单站系统。
    • 外辐射源雷达:在非高斯噪声环境下,EKF与粒子滤波(PF)结合,提升闪烁噪声鲁棒性。
五、性能评估指标体系
  1. 核心指标

    • 跟踪精度:通过均方根误差(RMSE)评估,如EKF在自动驾驶场景中x/y方向RMSE≤0.1米。
    • 实时性:处理延迟需小于雷达扫描周期(通常<100ms)。
    • 跟踪容量:现代雷达可同时跟踪数百个目标,EKF的计算效率直接影响系统上限。
  2. 可靠性评估

    • 目标丢失概率:在密集杂波下需低于5%。
    • 虚警率:通过调整波门阈值平衡漏检与误检。
六、挑战与未来方向
  1. 当前局限

    • 高阶非线性误差:一阶泰勒展开在强非线性系统中失效,需引入无迹卡尔曼滤波(UKF)或容积卡尔曼滤波(CKF)。
    • 计算复杂度:多传感器融合时EKF的雅可比矩阵计算量随状态维度平方增长,需优化并行计算架构。
  2. 前沿技术

    • 深度学习融合:利用神经网络学习EKF的噪声模型,提升对复杂环境的适应性。
    • 分布式滤波:结合多雷达节点的协同估计,降低单点故障风险。
七、总结

EKF在雷达目标跟踪中通过局部线性化有效解决了非线性观测问题,其与多传感器融合技术的结合显著提升了跟踪精度和鲁棒性。然而,面对高机动目标和大规模传感器网络,仍需进一步探索高阶非线性滤波算法与分布式计算框架。未来的研究可聚焦于自适应参数调整、多模型融合优化以及硬件加速实现,以满足复杂战场和民用场景的实时需求。

📚2 运行结果

部分代码:

%Monto-carlo
for m=1:M

    noise_x = randn(2,N).*sigma_x; %过程噪声
    noise_z1 = randn(2,N).*sigma_z; %观测噪声
    noise_z2 = randn(2,N).*sigma_z;

    %构造 真实轨迹X 与 观测轨迹Z
    for n=2:N
        if n == 30
            X_real(2,n-1) = 1;
        end
        X_real(:,n) = F * X_real(:,n-1);
    end
    X = X_real + B * noise_x;
    Z1= H * X + noise_z1 - [x1,0;0,y1]*ones(2,N);
    Z2= H * X + noise_z1 - [x2,0;0,y2]*ones(2,N);

    %这里可以写成function的形式
    P_BC = P1;
    for n=2:N
        x_predict = F * X_EKF1(:,n-1);                       %状态一步预测
        p_predict = F * P1 * F'+ V;                             %协方差一步预测
        S = H * p_predict * H'+ R1;                             %新息协方差
        K1 = p_predict * H'/ S ;                                  %增益
        X_EKF1(:,n) = x_predict + K1 * (Z1(:,n) - H * x_predict + [x1;y1]);  %状态更新方程
        P1 = (eye(4)-K1*H) * p_predict;  %协方差更新方程

        x_predict2 = F * X_EKF2(:,n-1);                       %状态一步预测
        p_predict2 = F * P2 * F'+ V;                             %协方差一步预测
        S2 = H * p_predict2 * H'+ R2;                             %新息协方差
        K2 = p_predict2 * H'/ S2 ;                                  %增益
        X_EKF2(:,n) = x_predict2 + K2 * (Z2(:,n) - H * x_predict2 + [x2;y2]);  %状态更新方程
        P2 = (eye(4)-K2*H) * p_predict2;  %协方差更新方程

🎉3 参考文献

文章中一些内容引自网络,会注明出处或引用为参考文献,难免有未尽之处,如有不妥,请随时联系删除。

[1]张蕊,史丽楠.基于扩展卡尔曼滤波的机动目标跟踪研究[J].航天控制, 2012, 30(3):8.DOI:10.3969/j.issn.1006-3242.2012.03.003.

[2]李泽堃,张龙飞.基于扩展卡尔曼滤波算法的雷达目标跟踪仿真研究[J].数字化用户, 2018.DOI:10.3969/j.issn.1009-0843.2018.15.084.

[3]杨少科.基于Kalman滤波的雷达目标跟踪算法研究[D].兰州大学[2024-04-26].DOI:CNKI:CDMD:2.1017.715694.

[4]王文斐.基于信息融合的雷达/红外复合制导目标跟踪方法研究[D].哈尔滨工业大学[2024-04-26].DOI:CNKI:CDMD:2.2006.172095.

[4]陈莹,韩崇昭.基于扩展卡尔曼滤波的车道融合跟踪[J].公路交通科技, 2004, 21(12):4.DOI:CNKI:SUN:GLJK.0.2004-12-030.

🌈4 Matlab代码实现

以下是一个简单的基于UKF算法的毫米波波束追踪的MATLAB代码示例: ```matlab % 定义UKF参数 alpha = 0.001; beta = 2; kappa = 0; n = 4; % 状态量数量 m = 2; % 观测量数量 % 定义系统噪声和观测噪声协方差矩阵 Q = eye(n)*0.1; % 系统噪声协方差矩阵 R = eye(m)*0.01; % 观测噪声协方差矩阵 % 定义初始状态和初始协方差矩阵 x0 = [0; 0; 0; 0]; % 初始状态 P0 = eye(n)*0.1; % 初始协方差矩阵 % 定义系统方程 sys = @(k, x, w) [x(1) + x(3)*k + w(1); ... x(2) + x(4)*k + w(2); ... x(3) + w(3); ... x(4) + w(4)]; % 定义观测方程 obs = @(k, x, v) [sqrt(x(1)^2 + x(2)^2) + v(1); ... atan2(x(2), x(1)) + v(2)]; % 定义时间步长和总步数 T = 0.1; % 时间步长 N = 100; % 总步数 % 生成真实轨迹和观测 x_true = zeros(n, N); y_true = zeros(m, N); x_true(:, 1) = x0; y_true(:, 1) = obs(0, x_true(:, 1), zeros(m, 1)); for k = 2:N w = mvnrnd(zeros(n, 1), Q)'; x_true(:, k) = sys(T, x_true(:, k-1), w); v = mvnrnd(zeros(m, 1), R)'; y_true(:, k) = obs(T, x_true(:, k), v); end % 执行UKF x_est = zeros(n, N); P_est = zeros(n, n, N); x_est(:, 1) = x0; P_est(:, :, 1) = P0; for k = 2:N % 计算sigma点 sigma = zeros(n, 2*n+1); sigma(:, 1) = x_est(:, k-1); L = chol(P_est(:, :, k-1))'; for j = 1:n sigma(:, j+1) = x_est(:, k-1) + sqrt(n+kappa)*L(:, j); sigma(:, j+n+1) = x_est(:, k-1) - sqrt(n+kappa)*L(:, j); end % 通过sigma点计算预测状态和协方差矩阵 x_pred = zeros(n, 1); for j = 1:2*n+1 x_pred = x_pred + alpha/(n+kappa)*sys(T, sigma(:, j), zeros(n, 1)); end P_pred = zeros(n, n); for j = 1:2*n+1 P_pred = P_pred + alpha/(n+kappa)*(sys(T, sigma(:, j), zeros(n, 1)) - x_pred)*... (sys(T, sigma(:, j), zeros(n, 1)) - x_pred)' + Q; end % 计算预测观测和协方差矩阵 y_pred = zeros(m, 1); for j = 1:2*n+1 y_pred = y_pred + alpha/(n+kappa)*obs(T, sigma(:, j), zeros(m, 1)); end Pyy = zeros(m, m); Pxy = zeros(n, m); for j = 1:2*n+1 Pyy = Pyy + alpha/(n+kappa)*(obs(T, sigma(:, j), zeros(m, 1)) - y_pred)*... (obs(T, sigma(:, j), zeros(m, 1)) - y_pred)' + R; Pxy = Pxy + alpha/(n+kappa)*(sys(T, sigma(:, j), zeros(n, 1)) - x_pred)*... (obs(T, sigma(:, j), zeros(m, 1)) - y_pred)'; end % 计算卡尔曼增益和最终状态和协方差矩阵 K = Pxy/Pyy; x_est(:, k) = x_pred + K*(y_true(:, k) - y_pred); P_est(:, :, k) = P_pred - K*Pyy*K'; end % 绘制结果 figure(1); plot(x_true(1, :), x_true(2, :), 'k--', x_est(1, :), x_est(2, :), 'b-', 'LineWidth', 2); xlabel('X'); ylabel('Y'); title('True and Estimated Trajectories'); figure(2); plot(y_true(1, :), 'k--', y_true(2, :), 'r--', y_pred(1, :), 'b-', y_pred(2, :), 'g-', 'LineWidth', 2); xlabel('Step'); ylabel('Observation'); title('True and Predicted Observations'); legend('True Range', 'True Bearing', 'Predicted Range', 'Predicted Bearing'); ``` 这个示例代码演示了如何使用UKF算法来进行毫米波波束追踪,并绘制了估计的运动轨迹和预测的观测值。注意,这只是一个简单的示例,实际应用中需要根据具体情况进行修改和优化。
