介绍OSPF GTSM的配置过程，包括各路由器上使能GTSM和指定有效TTL范围。

组网需求

如图1所示，各路由器间运行OSPF协议，在RouterA、RouterB和RouterC上启用GTSM保护功能。

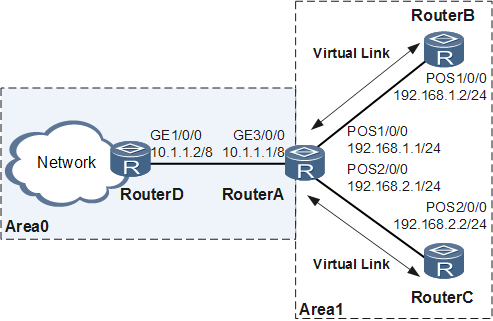

图1 OSPF GTSM组网图

配置思路

采用如下的思路配置OSPF GTSM功能：

配置OSPF基本功能

在各路由器上使能GTSM，指定有效TTL范围

数据准备

为完成此配置例，需准备如下的数据：

各路由器的OSPF的进程号。

各路由器间的有效TTL范围。

操作步骤

配置各接口的IP地址（略）
配置OSPF的基本功能（请参见举例配置OSPF基本功能示例）
配置OSPF GTSM

# 在RouterA上配置到其他路由器的最大有效TTL范围255到255。

[RouterA] ospf valid-ttl-hops 1

# 在RouterB上配置到其他设备的有效TTL范围254到255。

[RouterB] ospf valid-ttl-hops 2

# 在RouterC上配置到其他设备的有效TTL范围254到255。

[RouterC] ospf valid-ttl-hops 2

验证配置结果

# 查看各路由器间OSPF的邻居是否正常建立。以RouterC为例，可以看到邻居关系为“Full”，邻居正常建立。

[RouterC] display ospf peer

OSPF Process 1 with Router ID 3.3.3.3

Neighbors

Area 0.0.0.0 interface 192.168.2.2(GigabitEthernet1/0/0)'s neighborsRouter ID: 1.1.1.1 Address: 192.168.1.2State: Full Mode:Nbr is Master Priority: 1

DR: None BDR: None MTU: 0

Dead timer due in 36 sec

Retrans timer interval: 5

Neighbor is up for 00:15:04

Authentication Sequence: [ 0 ]

# 在RouterC上执行display gtsm statistics all，查看RouterC的GTSM统计信息，在缺省动作是通过且没有非法报文的情况下，丢弃的报文数是0。

<RouterC> display gtsm statistics all

GTSM Statistics Table

----------------------------------------------------------------

SlotId Protocol Total Counters Drop Counters Pass Counters

----------------------------------------------------------------

1 BGP 0 0 0

1 BGPv6 0 0 0

1 OSPF 0 0 0

1 LDP 0 0 0

1 OSPFv3 0 0 0

1 RIP 0 0 0

2 BGP 0 0 0

2 BGPv6 0 0 0

2 OSPF 0 0 0

2 LDP 0 0 0

2 OSPFv3 0 0 0

2 RIP 0 0 0

3 BGP 0 0 0

3 BGPv6 0 0 0

3 OSPF 0 0 0

3 LDP 0 0 0

3 OSPFv3 0 0 0

3 RIP 0 0 0

4 BGP 0 0 0

4 BGPv6 0 0 0

4 OSPF 0 0 0

4 LDP 0 0 0

4 OSPFv3 0 0 0

4 RIP 0 0 0

5 BGP 0 0 0

5 BGPv6 0 0 0

5 OSPF 0 0 0

5 LDP 0 0 0

5 OSPFv3 0 0 0

5 RIP 0 0 0

7 BGP 0 0 0

7 BGPv6 0 0 0

7 OSPF 0 0 0

7 LDP 0 0 0

7 OSPFv3 0 0 0

7 RIP 0 0 0

----------------------------------------------------------------

配置文件

RouterA的配置文件

sysname RouterA

router id 1.1.1.1

interface GigabitEthernet3/0/0

undo shutdown

ip address 10.1.1.1 255.0.0.0

interface GigabitEthernet1/0/0

undo shutdown

ip address 192.168.1.1 255.255.255.0

interface GigabitEthernet2/0/0

undo shutdown

ip address 192.168.2.1 255.255.255.0

ospf 1

area 0.0.0.0

network 10.1.1.0 0.255.255.255

area 0.0.0.1

network 192.168.1.0 0.0.0.255

network 192.168.2.0 0.0.0.255

vlink-peer 2.2.2.2

vlink-peer 3.3.3.3

ospf valid-ttl-hops 1

return

RouterB的配置文件

sysname RouterB

router id 2.2.2.2

interface GigabitEthernet1/0/0

undo shutdown

ip address 192.168.1.2 255.255.255.0

ospf 1

area 0.0.0.1

network 192.168.1.0 0.0.0.255

vlink-peer 1.1.1.1

ospf valid-ttl-hops 2

return

RouterC的配置文件

sysname RouterC

router id 3.3.3.3

interface GigabitEthernet1/0/0

undo shutdown

ip address 192.168.2.2 255.255.255.0

ospf 1

area 0.0.0.1

network 192.168.2.0 0.0.0.255

vlink-peer 1.1.1.1

ospf valid-ttl-hops 2

return

RouterD的配置文件

sysname RouterD

router id 4.4.4.4

interface GigabitEthernet1/0/0

undo shutdown

ip address 10.1.1.2 255.0.0.0

ospf 1

area 0.0.0.0

network 10.1.1.2 0.255.255.255

ospf valid-ttl-hops 3

return
