通过部署路由策略，可灵活控制复杂网络中的流量。

组网需求

图1为承载多媒体、信令、计费等多种L3VPN业务的MPLS网络简化图。该图以两个站点为例，每个站点有两台PE接入核心层。核心层可分为两个平面，同一平面的P节点全连接。不同平面的节点相连提供备份路径。使用MP-BGP在PE之间发布内层标签和VPNv4路由信息。每台PE都和RR建立MP-IBGP对等体。

图1为简化的组网图，只以两个站点为例；以1个RR节点和每个平面的3个P节点为例。实际网络有14个站点共28台PE；每个平面有4台P节点和两个RR节点；每个RR实际上要与28个PE建立MP-IBGP连接。

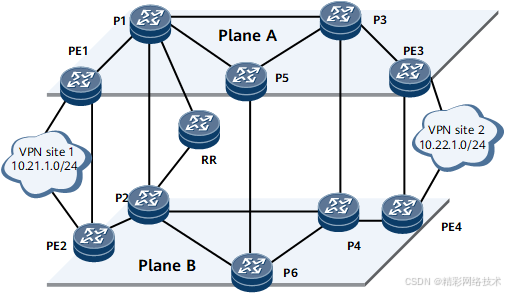

图1 配置路由策略综合应用组网示例图

该网络中，每个PE都发送BGP更新消息给RR，其他PE将会分别从不同平面收到BGP更新消息，因此要求部署路由策略，保证一条VPN流量只经过一个平面。

配置注意事项

在配置过程中，需注意以下事项：

同一站点的两个PE需配置不同的RD。

为不同平面PE发布的路由分配不同的团体属性。

在BGP-VPNv4地址族下需要配置undo policy vpn-target命令，保证VPNv4路由不被VPN-target过滤。

引用路由策略时，需注意区分策略名称的大小写。

配置思路

采用如下的思路部署BGP的路由策略：

为位于同一站点的两个PE分配不同的RD，保证每个PE都能从远端站点的不同BGP下一跳收到两条路由。当站点内两个PE发布到同一个目的地址的路由时，不同RD值可以保证BGP对等体将其看成两条不同的路由，因为BGP-VPNv4使用的是IPv4地址和RD构成的VPN-IPv4地址。

为平面A的PE发布的路由和平面B的PE发布的路由分配不同的团体属性。

基于不同的团体属性设置不同的本地优先级。使平面A的PE总是选择从平面A的远端PE发布的路由，使平面B的PE总是选择从平面B的远端PE发布的路由。

数据准备

完成此例配置，需准备以下数据：

表1 物理接口IP地址
设备名称	接口及IP地址	对端IP地址	对端设备
P1	GE0/1/0 10.1.1.1/30	GE0/1/0 10.1.1.2/30	P3
P1	GE0/2/0 10.1.2.1/30	GE0/1/0 10.1.2.2/30	P5
P1	GE0/3/0 10.1.3.1/30	GE0/1/0 10.1.3.2/30	RR
P1	GE0/1/1 10.1.4.1/30	GE0/1/0 10.1.4.2/30	P2
P1	GE0/1/2 10.1.5.1/30	GE0/1/0 10.1.5.2/30	PE1
P2	GE0/1/1 10.1.6.1/30	GE0/1/0 10.1.6.2/30	P6
P2	GE0/3/0 10.1.7.1/30	GE0/1/0 10.1.7.2/30	P4
P2	GE0/2/0 10.1.8.1/30	GE0/2/0 10.1.8.2/30	RR
P2	GE0/1/2 10.1.9.1/30	GE0/1/0 10.1.9.2/30	PE2
P3	GE0/2/0 10.1.10.1/30	GE0/2/0 10.1.10.2/30	P5
P3	GE0/3/0 10.1.11.1/30	GE0/2/0 10.1.11.2/30	P4
P3	GE0/1/1 10.1.12.1/30	GE0/1/0 10.1.12.2/30	PE3
P4	GE0/3/0 10.1.13.1/30	GE0/3/0 10.1.13.2/30	P6
P4	GE0/1/1 10.1.14.1/30	GE0/1/0 10.1.14.2/30	PE4
P5	GE0/3/0 10.1.15.1/30	GE0/2/0 10.1.15.2/30	P6
PE1	GE0/2/0 10.1.16.1/30	GE0/2/0 10.1.16.2/30	PE2
PE3	GE0/2/0 10.1.17.1/30	GE0/2/0 10.1.17.2/30	PE4

表2 Loopback接口IP地址
设备名称	Loopback0接口IP地址
P1	10.1.1.9/32
P2	10.2.2.9/32
P3	10.3.3.9/32
P4	10.4.4.9/32
P5	10.5.5.9/32
P6	10.6.6.9/32
PE1	10.7.7.9/32
PE2	10.8.8.9/32
PE3	10.9.9.9/32
PE4	10.10.10.9/32
RR	10.11.11.9/32

表3 BGP参数值
BGP参数	值
AS号	65000
Router ID	与Loopback0地址相同
BGP团体属性	平面A：65000:100 平面B：65000:200
BGP本地优先级	平面A：对于团体属性65000:100设置本地优先级200 平面B：对于团体属性65000:200设置本地优先级200
路由策略名称	路由引入策略：local_pre 路由发布策略：comm
团体属性过滤器名称	1
BGP对等体组名称	client

操作步骤

配置设备名称、接口IP地址

具体配置请参见配置文件。

配置IGP

本例采用IS-IS，具体配置请参见配置文件。

完成此步骤后，执行display ip routing-table命令，可发现PE之间、P和PE之间，以及P节点之间互相学习到对方的Loopback0接口地址。

在PE和RR之间建立MP-IBGP连接

# PE上的配置以PE1为例，其他PE上的配置与之相同，此不赘述。

[*PE1] bgp 65000

[~PE1-bgp] peer 10.11.11.9 as-number 65000

[*PE1-bgp] peer 10.11.11.9 connect-interface LoopBack0

[*PE1-bgp] ipv4-family unicast

[*PE1-bgp-af-ipv4] undo peer 10.11.11.9 enable

[*PE1-bgp] ipv4-family vpnv4

[*PE1-bgp-af-vpnv4] peer 10.11.11.9 enable

[*PE1-bgp-af-vpnv4] commit

# RR上的配置。

[~RR] bgp 65000

[*RR-bgp] group client internal

[*RR-bgp] peer client connect-interface LoopBack0

[*RR-bgp] ipv4-family unicast

[*RR-bgp-af-ipv4] undo peer client enable

[*RR-bgp-af-ipv4] quit

[*RR-bgp] ipv4-family vpnv4

[*RR-bgp-af-vpnv4] undo policy vpn-target

[*RR-bgp-af-vpnv4] peer client enable

[*RR-bgp-af-vpnv4] peer 10.7.7.9 group client

[*RR-bgp-af-vpnv4] peer 10.8.8.9 group client

[*RR-bgp-af-vpnv4] peer 10.9.9.9 group client

[*RR-bgp-af-vpnv4] peer 10.10.10.9 group client

[*RR-bgp-af-vpnv4] peer client reflect-client

[*RR-bgp-af-vpnv4] commit

[~RR-bgp-af-vpnv4] quit

在RR的BGP-VPNv4地址族下需要配置undo policy vpn-target命令，保证VPNv4路由不被VPN-target过滤。缺省情况下，RR对收到的VPNv4路由进行VPN-target过滤。过滤后的路由将被添加到VPN路由表中，其他的被丢弃。而RR上并没有配置VPN实例，如果没有关闭VPN-target过滤策略，所有收到的VPNv4路由将全部被丢弃。

完成此步骤后，在RR上执行命令display bgp vpnv4 all peer，可发现RR与所有PE建立了MP-IBGP连接。

<RR> display bgp vpnv4 all peer

BGP local router ID : 10.11.11.9

Local AS number : 65000

Total number of peers : 4 Peers in established state : 4

Peer V AS MsgRcvd MsgSent OutQ Up/Down State PrefRcv

10.7.7.9 4 65000 79 82 0 00:01:31 Established 0

10.8.8.9 4 65000 42 66 0 00:01:16 Established 0

10.9.9.9 4 65000 21 34 0 00:00:50 Established 0

10.10.10.9 4 65000 2 4 0 00:00:21 Established 0
