配置有线无线用户统一接入示例

有线无线用户统一接入简介

在实际的使用场景中，有线网络和无线网络环境通常是共同存在的。例如在办公区内PC电脑、打印机等设备通常通过有线方式接入网络，而笔记本、手机终端等移动设备通常是通过无线方式接入网络。通过部署有线无线用户统一接入的网络环境，可以同时为有线用户和无线用户提供网络接入的服务，实现对有线用户和无线用户的统一管理。

配置注意事项

• 本举例使用Portal认证，为保证实际网络的安全性，请根据实际的需求配置合适的安全策略。

隧道转发模式下，管理VLAN和业务VLAN不能配置为同一VLAN。直接转发模式下，管理VLAN和业务VLAN建议也不要配置为同一VLAN。

数据转发方式为直接转发时，建议在直接连接AP的设备接口上配置端口隔离，如果不配置端口隔离，可能会在VLAN内存在不必要的广播报文，或者导致不同AP间的WLAN用户二层互通的问题。

配置管理VLAN和业务VLAN：

• • 隧道转发模式下，业务报文会封装在CAPWAP数据隧道中进行传输，发送给AC，然后由AC再转发到上层网络或AP，所以只要配置AC与AP间的网络加入管理VLAN，AC与上层网络间的网络加入业务VLAN，就能正常传输业务报文和管理报文。
  • 直接转发模式下，业务报文不会进行CAPWAP封装，而是直接转发给上层网络或AP，所以需要配置AC与AP间的网络加入管理VLAN，AP与上层网络间的网络加入业务VLAN，才能正常传输业务报文和管理报文。

配置源接口方式：

• • V200R006版本中，配置源接口的方式是在WLAN视图下执行命令wlan ac source interface { loopback loopback-number | vlanif vlan-id }
  • V200R007和V200R008版本中，配置源接口的方式是在系统视图下执行命令capwap source interface { loopback loopback-number | vlanif vlan-id }

纯组播报文由于协议要求在无线空口没有ACK机制保障，且无线空口链路不稳定，为了纯组播报文能够稳定发送，通常会以低速报文形式发送。如果网络侧有大量异常组播流量涌入，则会造成无线空口拥堵。为了减小大量低速组播报文对无线网络造成的冲击，建议配置组播报文抑制功能。配置前请确认是否有组播业务，如果有，请谨慎配置限速值。

• • 业务数据转发方式采用直接转发时，建议在直连AP的交换机接口上配置组播报文抑制。
  • 业务数据转发方式采用隧道转发时，建议在AC的流量模板下配置组播报文抑制。

组网需求

某医院由于业务要求，需要在其医院大楼内同时部署有线和无线网络。为方便管理维护，管理员希望能够在AC上集中管理有线用户和无线用户，有线用户采取免认证方式，无线用户采用Portal认证方式，并且无线用户能够在AC内漫游。

如图1所示，AC上行连接出口网关Router；下行通过接入交换机S5700-1和S5700-2连接和管理AP，其中，S5700-1部署在一楼，S5700-2部署在二楼。在每个房间内部署AP2010DN为房间内用户同时提供有线接入和无线接入，在楼道中部署AP5030DN提供无线网络覆盖。S5700-1和S5700-2均为PoE交换机，为连接的AP供电。

为使整体网络规划简洁，便于管理，接入交换机只做二层透传，所有网关配置在AC上。

AC作为DHCP服务器为AP、STA和PC分配IP地址。

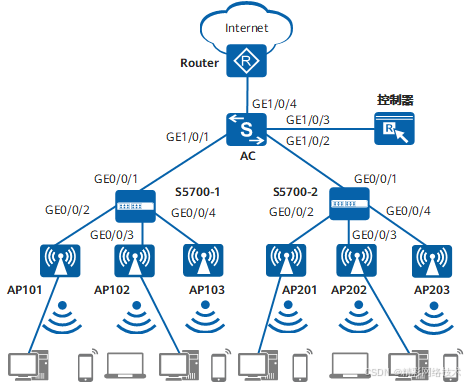

图1 配置有线无线用户统一接入组网图

数据规划

表2 网络数据规划表
项目	接口号	所属VLAN	说明
AC	GE1/0/1	100、201	连接S5700-1
	GE1/0/2	100、202	连接S5700-2
	GE1/0/3	200	连接控制器
	GE1/0/4	300	连接出口网关
S5700-1	GE0/0/1	100、201	连接AC
	GE0/0/2	100、201	连接AP101
	GE0/0/3	100、201	连接AP102
	GE0/0/4	100、201	连接AP103
S5700-2	GE0/0/1	100、202	连接AC
	GE0/0/2	100、202	连接AP201
	GE0/0/3	100、202	连接AP202
	GE0/0/4	100、202	连接AP203
AP101、AP102	Eth0/0/0 Eth0/0/1 GE0/0/0	201	GE0/0/0连接S5700-1 Eth0/0/0和Eth0/0/1连接下行有线用户 AP101和AP102为AP2010DN，部署在一楼房间内，同时提供有线和无线接入
AP103	-	-	AP103为AP5030DN，部署在一楼楼道中，提供无线接入
AP201、AP202	Eth0/0/0 Eth0/0/1 GE0/0/0	202	GE0/0/0连接S5700-2 Eth0/0/0和Eth0/0/1连接下行有线用户 AP201和AP202为AP2010DN，部署在二楼房间内，同时提供有线和无线接入
AP203	-	-	AP203为AP5030DN，部署在二楼楼道中，提供无线接入

表3 业务数据规划表
项目	数据	说明
AC的源接口IP地址	10.23.100.1/24	-
国家码	CN	-
WMM模板	名称：wmm	-
射频模板	名称：radio	-
安全模板	名称：security 安全与认证策略：OPEN	-
流量模板	名称：traffic	-
服务集	名称：floor_1 SSID：hospital-wlan WLAN虚接口：WLAN-ESS1 业务数据转发模式：隧道转发	用于一楼的无线网络覆盖
	名称：floor_2 SSID：hospital-wlan WLAN虚接口：WLAN-ESS2 业务数据转发模式：隧道转发	用于二楼的无线网络覆盖
DHCP服务器	AC作为DHCP服务器，为AP、STA和PC分配地址	-
AP的网关及IP地址池范围	VLANIF100：10.23.100.1/24 10.23.100.2～10.23.100.254/24	-
无线用户的网关及IP地址池范围	VLANIF101：10.23.101.1/24 10.23.101.2～10.23.101.254/24	-
	VLANIF102：10.23.102.1/24 10.23.102.2～10.23.102.254/24	-
有线用户的网关及IP地址池范围	VLANIF201：10.23.201.1/24 10.23.201.2～10.23.201.254/24	-
	VLANIF202：10.23.202.1/24 10.23.202.2～10.23.202.254/24	-
服务器参数	认证服务器： IP地址：10.23.200.1 端口号：1812 RADIUS共享密钥：YsHsjx_202206	业务控制器同时提供RADIUS服务器和Portal服务器的功能，所以认证服务器、计费服务器、授权服务器和Portal服务器的IP地址都为业务控制器的IP地址。 配置RADIUS计费服务器，以便获取终端用户的上下线信息。认证服务器和计费服务器的端口号必须与RADIUS服务器的认证端口和计费端口一致。 配置授权服务器以便RADIUS服务器向AC下发授权规则。授权服务器的RADIUS共享密钥必须与认证服务器和计费服务器的RADIUS共享密钥一致。
	计费服务器： IP地址：10.23.200.1 端口号：1813 RADIUS共享密钥：YsHsjx_202206
	授权服务器： IP地址：10.23.200.1 RADIUS共享密钥：YsHsjx_202206
	Portal服务器： IP地址：10.23.200.1 AC处理Portal协议报文的端口号：2000 AC向Portal服务器主动发送报文时使用的目的端口号：50200 Portal认证共享密钥：YsHsjx_202206 Portal服务器与AC对接的URL参数传输加解密密钥：YsHsjx_202206

表4 射频信道数据规划表
项目	数据	说明
AP101	射频0：信道1、功率等级10	使用WLAN planner网规工具规划各AP位置及AP射频的工作信道、功率等，配置信道模式和功率模式为固定模式，为每个AP配置各自的信道和功率。
AP102	射频0：信道6、功率等级10
AP103	射频0：信道11、功率等级10 射频1：信道153、功率等级10
AP201	射频0：信道1、功率等级10
AP202	射频0：信道6、功率等级10
AP203	射频0：信道11、功率等级10 射频1：信道157、功率等级10

配置思路

采用如下的思路配置有线无线用户统一接入示例：

1. 配置各网络设备，使AP、接入交换机S5700-1、S5700-2、AC和上层网络设备之间实现网络互通。
2. 配置AC作为DHCP服务器，为AP、有线用户和无线用户分配IP地址。
3. 配置RADIUS服务器认证、计费和授权模板和Portal认证。
4. 配置WLAN基本业务，包括AC系统参数、AC上管理AP和WLAN业务参数。
5. 配置VAP并下发配置。
6. 验证配置结果，有线用户和无线用户都能够接入Internet。

操作步骤

1. 配置各网络设备互通

# 配置交换机S5700-1和S5700-2的接口GE0/0/1～GE0/0/4都加入VLAN100（管理VLAN），S5700-1的接口GE0/0/1～GE0/0/4加入VLAN201（有线业务报文所属VLAN），S5700-2的接口GE0/0/1～GE0/0/4加入VLAN202（有线业务报文所属VLAN），其中直连AP的接口需要配置PVID，并建议直连AP的接口配置端口隔离以减少广播报文。以配置S5700-1为例，S5700-2的配置与S5700-1类似，具体请参考配置文件。

[HUAWEI] sysname S5700-1

[S5700-1] vlan batch 100 201

[S5700-1] interface gigabitethernet 0/0/1

[S5700-1-GigabitEthernet0/0/1] port link-type trunk

[S5700-1-GigabitEthernet0/0/1] port trunk allow-pass vlan 100 201

[S5700-1-GigabitEthernet0/0/1] quit

[S5700-1] interface gigabitethernet 0/0/2

[S5700-1-GigabitEthernet0/0/2] port link-type trunk

[S5700-1-GigabitEthernet0/0/2] port trunk allow-pass vlan 100 201

[S5700-1-GigabitEthernet0/0/2] port trunk pvid vlan 100   //直连AP的接口需要配置PVID

[S5700-1-GigabitEthernet0/0/2] port-isolate enable   //配置端口隔离以减少广播报文

[S5700-1-GigabitEthernet0/0/2] quit

[S5700-1] interface gigabitethernet 0/0/3

[S5700-1-GigabitEthernet0/0/3] port link-type trunk

[S5700-1-GigabitEthernet0/0/3] port trunk allow-pass vlan 100 201

[S5700-1-GigabitEthernet0/0/3] port trunk pvid vlan 100

[S5700-1-GigabitEthernet0/0/3] port-isolate enable

[S5700-1-GigabitEthernet0/0/3] quit

[S5700-1] interface gigabitethernet 0/0/4

[S5700-1-GigabitEthernet0/0/4] port link-type trunk

[S5700-1-GigabitEthernet0/0/4] port trunk allow-pass vlan 100 201

[S5700-1-GigabitEthernet0/0/4] port trunk pvid vlan 100

[S5700-1-GigabitEthernet0/0/4] port-isolate enable

[S5700-1-GigabitEthernet0/0/4] quit

# 配置AC连接接入交换机S5700-1的接口GE1/0/1加入VLAN100和VLAN201，连接接入交换机S5700-2的接口GE1/0/2加入VLAN100和VLAN202，连接上层网络的接口GE1/0/4加入VLAN300，连接控制器的接口GE1/0/3加入VLAN200。

[HUAWEI] sysname AC

[AC] vlan batch 100 200 201 202 300

[AC] interface gigabitethernet 1/0/1

[AC-GigabitEthernet1/0/1] port link-type trunk

[AC-GigabitEthernet1/0/1] port trunk allow-pass vlan 100 201

[AC-GigabitEthernet1/0/1] quit

[AC] interface gigabitethernet 1/0/2

[AC-GigabitEthernet1/0/2] port link-type trunk

[AC-GigabitEthernet1/0/2] port trunk allow-pass vlan 100 202

[AC-GigabitEthernet1/0/2] quit

[AC] interface gigabitethernet 1/0/3

[AC-GigabitEthernet1/0/3] port link-type trunk

[AC-GigabitEthernet1/0/3] port trunk allow-pass vlan 200

[AC-GigabitEthernet1/0/3] quit

[AC] interface gigabitethernet 1/0/4
