介绍OSPFv3基本功能的配置过程，包括在各路由器上使能OSPFv3、指定不同区域内的网段。
组网需求

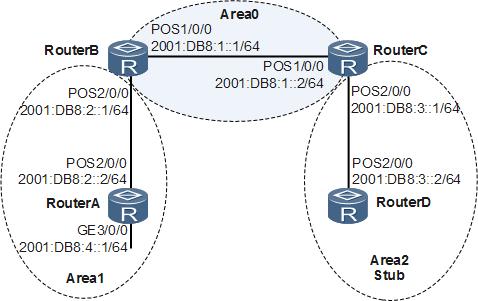

如图1所示，所有的路由器都运行OSPFv3，整个自治系统划分为3个区域。其中RouterB和RouterC作为ABR来转发区域之间的路由。
要求将Area2配置为Stub区域，减少通告到此区域内的LSA数量，但不影响路由的可达性。
配置思路
采用如下的思路配置OSPFv3区域：
在各路由器上使能OSPFv3的基本功能。
配置Area2为Stub区域（需要在Area2内所有的路由器上配置stub命令），查看RouterD的OSPFv3路由表信息。
配置Area2为Totally Stub区域，查看RouterD的OSPFv3路由表信息。
数据准备
为完成此配置例，需准备如下的数据：
RouterA的router id 1.1.1.1，所在的区域号Area1。
RouterB的router id 2.2.2.2，所在的区域号Area0和Area1。
RouterC的router id 3.3.3.3，所在的区域号Area0和Area2。
RouterD的router id 4.4.4.4，所在的区域号Area2。
操作步骤
- 配置各接口的IPv6地址（略）
- 配置OSPFv3基本功能
# 配置RouterA。
[RouterA] ipv6
[RouterA] ospfv3
[RouterA-ospfv3-1] router-id 1.1.1.1
[RouterA-ospfv3-1] quit
[RouterA] interface gigabitethernet3/0/0
[RouterA-GigabitEthernet3/0/0] ospfv3 1 area 1
[RouterA-GigabitEthernet3/0/0] quit
[RouterA] interface pos2/0/0
[RouterA-Pos2/0/0] ospfv3 1 area 1
[RouterA-Pos2/0/0] quit
# 配置RouterB。
[RouterB] ipv6
[RouterB] ospfv3
[RouterB-ospfv3-1] router-id 2.2.2.2
[RouterB-ospfv3-1] quit
[RouterB] interface pos1/0/0
[RouterB-Pos1/0/0] ospfv3 1 area 0
[RouterB-Pos1/0/0] quit
[RouterB] interface pos2/0/0
[RouterB-Pos2/0/0] ospfv3 1 area 1
[RouterB-Pos2/0/0] quit
# 配置RouterC。
[RouterC] ipv6
[RouterC] ospfv3
[RouterC-ospfv3-1] router-id 3.3.3.3
[RouterC-ospfv3-1] quit
[RouterC] interface pos1/0/0
[RouterC-Pos1/0/0] ospfv3 1 area 0
[RouterC-Pos1/0/0] quit
[RouterC] interface pos2/0/0
[RouterC-Pos2/0/0] ospfv3 1 area 2
[RouterC-Pos2/0/0] quit
# 配置RouterD。
[RouterD] ipv6
[RouterD] ospfv3
[RouterD-ospfv3-1] router-id 4.4.4.4
[RouterD-ospfv3-1] quit
[RouterD] interface pos2/0/0
[RouterD-Pos2/0/0] ospfv3 1 area 2
[RouterD-Pos2/0/0] quit
# 查看RouterB的OSPFv3邻居状态。
[RouterB] display ospfv3 peer
OSPFv3 Process (1)
OSPFv3 Area (0.0.0.1)
Neighbor ID Pri State Dead Time Interface Instance ID
1.1.1.1 1 Full/ - 00:00:34 Pos2/0/0 0
OSPFv3 Area (0.0.0.0)
Neighbor ID Pri State Dead Time Interface Instance ID
3.3.3.3 1 Full/ - 00:00:32 Pos1/0/0 0
# 查看RouterC的OSPFv3邻居状态。
[RouterC] display ospfv3 peer
OSPFv3 Process (1)
OSPFv3 Area (0.0.0.0)
Neighbor ID Pri State Dead Time Interface Instance ID
2.2.2.2 1 Full/ - 00:00:37 Pos1/0/0 0
OSPFv3 Area (0.0.0.2)
Neighbor ID Pri State Dead Time Interface Instance ID
4.4.4.4 1 Full/ - 00:00:33 Pos2/0/0 0
# 查看RouterD的OSPFv3路由表信息。
[RouterD] display ospfv3 routing
Codes : E2 - Type 2 External, E1 - Type 1 External, IA - Inter-Area,
N - NSSA, U - Uninstalled, D - Denied by Import Policy
OSPFv3 Process (1)
Destination Metric
Next-hop
IA 2001:DB8:1::/64 2
via FE80::1572:0:5EF4:1, Pos2/0/0
IA 2001:DB8:2::/64 3
via FE80::1572:0:5EF4:1, Pos2/0/0
2001:DB8:3::/64 1
directly-connected, Pos2/0/0
IA 2001:DB8:4::/64 4
via FE80::1572:0:5EF4:1, Pos2/0/0
- 配置Stub区域
# 配置RouterD的Stub区域。
[RouterD] ospfv3
[RouterD-ospfv3-1] area 2
[RouterD-ospfv3-1-area-0.0.0.2] stub
[RouterD-ospfv3-1-area-0.0.0.2] quit
# 配置RouterC的Stub区域，设置发送到Stub区域的缺省路由的开销为10。
[RouterC] ospfv3
[RouterC-ospfv3-1] area 2
[RouterC-ospfv3-1-area-0.0.0.2] stub
[RouterC-ospfv3-1-area-0.0.0.2] default-cost 10
[RouterC-ospfv3-1-area-0.0.0.2] quit
# 查看RouterD的OSPFv3路由表信息，可以看到路由表中多了一条缺省路由，它的开销值为直连路由的开销和所配置的开销值之和。
[RouterD] display ospfv3 routing
Codes : E2 - Type 2 External, E1 - Type 1 External, IA - Inter-Area,
N - NSSA, U - Uninstalled, D - Denied by Import Policy
OSPFv3 Process (1)
OSPFv3 Process (1)
Destination Metric
Next-hop
IA ::/0 11
via FE80::1572:0:5EF4:1, Pos2/0/0
IA 2001:DB8:1::/64 2
via FE80::1572:0:5EF4:1, Pos2/0/0
IA 2001:DB8:2::/64 3
via FE80::1572:0:5EF4:1, Pos2/0/0
2001:DB8:3::/64 1
directly-connected, Pos2/0/0
IA 2001:DB8:4::/64 4
via FE80::1572:0:5EF4:1, Pos2/0/0
- 配置Totally Stub区域
# 配置RouterC，设置Area2为Totally Stub区域。
[RouterC] ospfv3
[RouterC-ospfv3-1] area 2
[RouterC-ospfv3-1-area-0.0.0.2] stub no-summary
[RouterC-ospfv3-1-area-0.0.0.2] quit
- 验证配置结果
# 查看RouterD的OSPFv3路由表，可以发现路由表项数目减少了，其他非直连路由都被抑制，只有缺省路由被保留。
[RouterD] display ospfv3 routing
Codes : E2 - Type 2 External, E1 - Type 1 External, IA - Inter-Area,
N - NSSA, U - Uninstalled, D - Denied by Import Policy
OSPFv3 Process (1)
OSPFv3 Process (1)
Destination Metric
Next-hop
IA ::/0 11
via FE80::1572:0:5EF4:1, Pos2/0/0
2001:DB8:3::/64 1
directly-connected, Pos2/0/0
配置文件
RouterA的配置文件
#
sysname RouterA
#
ipv6
#
interface GigabitEthernet3/0/0
undo shutdown
ipv6 enable
ipv6 address 2001:DB8:4::1/64
ospfv3 1 area 0.0.0.1
#
interface Pos2/0/0
link-protocol ppp
undo shutdown
ipv6 enable
ipv6 address 2001:DB8:2::2/64
ospfv3 1 area 0.0.0.1
#
ospfv3 1
router-id 1.1.1.1
#
return
RouterB的配置文件
#
sysname RouterB
#
ipv6
#
interface Pos1/0/0
link-protocol ppp
undo shutdown
ipv6 enable
ipv6 address 2001:DB8:1::1/64
ospfv3 1 area 0.0.0.0
#
interface Pos2/0/0
link-protocol ppp
undo shutdown
ipv6 enable
ipv6 address 2001:DB8:2::1/64
ospfv3 1 area 0.0.0.1
#
ospfv3 1
router-id 2.2.2.2
#
return
RouterC的配置文件
#
sysname RouterC
#
ipv6
#
interface Pos1/0/0
link-protocol ppp
undo shutdown
ipv6 enable
ipv6 address 2001:DB8:1::2/64
ospfv3 1 area 0.0.0.0
#
interface Pos2/0/0
link-protocol ppp
undo shutdown
ipv6 enable
ipv6 address 2001:DB8:3::1/64
ospfv3 1 area 0.0.0.2
#
ospfv3 1
router-id 3.3.3.3
area 0.0.0.2
stub no-summary
default-cost 10
#
return
RouterD的配置文件
#
sysname RouterD
#
ipv6
#
interface Pos2/0/0
link-protocol ppp
undo shutdown
ipv6 enable
ipv6 address 2001:DB8:3::2/64
ospfv3 1 area 0.0.0.2
#
ospfv3 1
router-id 4.4.4.4
area 0.0.0.2
stub
#
return
