通过配置NQA for IPv4静态路由可以快速检测到网络的故障，控制静态路由的发布，实现业务切换。

组网需求

当网络比较简单，或者路由器不能通过动态路由协议建立到达目的网络的路由时，可以配置静态路由。但是，与动态路由协议不同，静态路由自身没有检测机制，当网络发生故障时，静态路由无法感知，需要由管理员介入，这样无法保证及时进行链路切换，可能造成业务较长时间中断。部署BFD for静态路由的方案可以适应链路的变化情况，但是BFD for静态路由要求链路两端的设备都支持BFD功能。如果链路两端有设备不支持BFD功能，可以配置NQA for IPv4静态路由示例，NQA测试例检测到链路故障后，会把与其绑定的静态路由从IP路由表删除，使业务流量切换到无链路故障的路由，避免业务的长时间中断。

如图1所示，在IP城域网组网中，网络设计成冗余备份链路，其中：

• 在RouterB和RouterC上都配置到用户的静态路由，RouterB为主用Router，RouterC为备用Router
• 正常情况下，要求业务流量走主用链路RouterB→SwitchA
• 当主用链路出现故障后，业务流量切换到备用链路RouterC→SwitchA

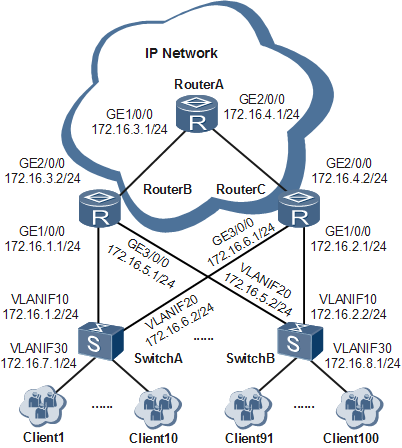

图1 配置静态路由与NQA联动组网图

本案例采用接入交换机SwitchA和SwitchB接入用户，在实际组网中，还可以采用OLT、DSLAM、MSAN、xDSL等方式接入用户，而且在RouterA、RouterB和RouterC上的配置是一样的。

配置思路

采用如下思路配置NQA for IPv4静态路由：

1. 在NQA测试例客户端RouterB与被测试设备SwitchA之间建立ICMP类型的NQA测试例，检测主用链路RouterB→SwitchA是否正常。
2. 在RouterB和RouterC上配置静态路由，其中在RouterB配置静态路由与NQA联动，当NQA测试例检测到链路故障时，把静态路由从IP路由表中删除。
3. 在RouterA、RouterB和RouterC上配置动态路由协议，可以相互学习路由。
4. 在RouterB和RouterC上配置OSPF协议引入静态路由，并且为RouterC引入的静态路由设置较高的花费值。RouterA从RouterB和RouterC学习到通往同一目的地址的路由时，会优先选择花费值较低的链路RouterB→SwitchA。

数据准备

为完成此配置例，需准备如下数据：

• 各个接口的IP地址。
• NQA类型、NQA测试例的管理者和测试例名。
• NQA测试例的测试周期和NQA测试例的报文间隔。
• RouterA、RouterB和RouterC位于OSPF骨干区域（Area0）。

操作步骤

1. 配置IP地址（略）
2. 在RouterB上配置RouterB和SwitchA之间的NQA测试例

<RouterB> system-view

[RouterB] nqa test-instance aa bb

[RouterB-nqa-aa-bb] test-type icmp

[RouterB-nqa-aa-bb] destination-address ipv4 172.16.1.2

[RouterB-nqa-aa-bb] frequency 3

[RouterB-nqa-aa-bb] probe-count 1

[RouterB-nqa-aa-bb] start now

[RouterB-nqa-aa-bb] quit

当链路故障时，NQA ICMP测试例检测结果是失败，同时联动静态路由变为Down。一旦链路故障恢复，由于ICMP测试例报文发送时需要查找路由表，但此时路由已经被NQA联动置Down，导致ICMP测试例仍然检测失败，联动的静态路由也一直得不到恢复，业务流量也无法回切到原先的链路，此时需要配置nexthop ipv4 ip-address命令指定ICMP测试例发送报文时的下一跳地址，这样在链路故障恢复之后可以正常发送NQA探测报文，测试结果恢复成功，同时可联动恢复静态路由。

1. 配置静态路由

# 在RouterB上配置与NQA测试例联动的静态路由。

[RouterB] ip route-static 172.16.7.0 255.255.255.0 GigabitEthernet 1/0/0 172.16.1.2 track nqa aa bb

# 在RouterC上配置静态路由。

[RouterC] ip route-static 172.16.7.0 255.255.255.0 GigabitEthernet 3/0/0 172.16.6.2

1. 在RouterA、RouterB和RouterC上配置动态路由协议。本例选择OSPF动态路由协议，具体配置请参考OSPF配置。
2. 在RouterB和RouterC上配置OSPF动态路由协议引入静态路由

# 在RouterB上配置OSPF动态路由协议引入静态路由，并且把路由花费值设置为10。

[RouterB] ospf 1

[RouterB-ospf-1] import-route static cost 10

[RouterB-ospf-1] quit

# 在RouterC上配置OSPF动态路由协议引入静态路由，并且把路由花费值设置为20。

[RouterC] ospf 1

[RouterC-ospf-1] import-route static cost 20

[RouterC-ospf-1] quit

1. 查看配置结果

配置完成后，在系统视图下，在RouterB上执行display current-configuration | include nqa命令，可以看到静态路由已经绑定NQA测试例。执行display nqa results命令，可以看到NQA测试例已经建立。

# 查看NQA for静态路由的配置。

[RouterB] display current-configuration | include nqa

 ip route-static 172.16.7.0 255.255.255.0 GigabitEthernet 1/0/0 172.16.1.2 track nqa aa bb
