配置VLAN内通过Trunk链路通信示例

点击学习精彩网络技术老师：华为、华三、锐捷、WLAN、IPv6等全套视频课程

该组网主要应用于部门需要跨越不同的商务楼宇，可通过Trunk链路连接不同楼宇的中心设备，实现同一部门内业务数据互通。

组网需求

某公司拥有多个部门且位于不同的商务楼宇中，为了提升业务安全性，要求同一部门内员工可以相互访问，而不同部门间员工不能互相访问。

如图1所示，财务部门和市场部门分布在不同的楼宇，现需要部门内员工可以相互访问，但部门间的员工不可以相互访问。

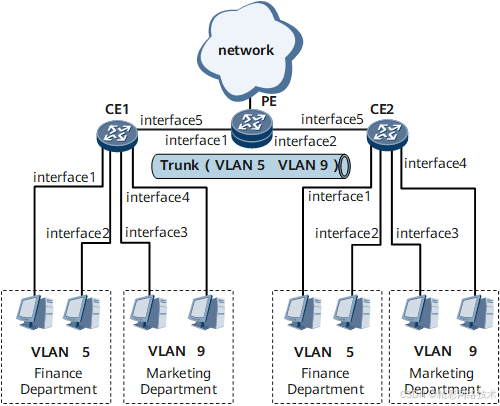

图1 VLAN内通过Trunk链路通信组网图

本例中interface1、interface2、interface3、interface4、interface5分别代表GE0/1/1、GE0/1/2、GE0/1/3、GE0/1/4、GE0/1/5。

配置思路

采用如下的思路配置VLAN内通过Trunk链路通信：

1. 将连接财务部的设备端口划分到VLAN5，将连接市场部的设备端口划分到VLAN9，隔离财务部和市场部间的访问。

将CE与PE互连的链路配置为Trunk类型链路，并允许VLAN5和VLAN9通过，以实现跨楼宇的部门内员工互相访问。

只有二层端口允许带Tag的报文通过，所以需要将PE与CE相连的端口切换为二层端口。

数据准备

为完成此配置例，需准备如下的数据：

• CE连接用户的接口编号。
• CE连接PE的接口编号。
• PE连接CE的接口编号。
• 划分的VLAN ID。

操作步骤

1. 将CE的下行口划分到指定VLAN

# 配置CE1。

<HUAWEI> system-view

[~HUAWEI] sysname CE1

[*HUAWEI] commit

[~CE1] vlan batch 5 9

[*CE1] interface gigabitethernet 0/1/1

[*CE1-GigabitEthernet0/1/1] portswitch

[*CE1-GigabitEthernet0/1/1] undo shutdown

[*CE1-GigabitEthernet0/1/1] port link-type access

[*CE1-GigabitEthernet0/1/1] port default vlan 5

[*CE1-GigabitEthernet0/1/1] quit

[*CE1] interface gigabitethernet 0/1/2

[*CE1-GigabitEthernet0/1/2] portswitch

[*CE1-GigabitEthernet0/1/2] undo shutdown

[*CE1-GigabitEthernet0/1/2] port link-type access

[*CE1-GigabitEthernet0/1/2] port default vlan 5

[*CE1-GigabitEthernet0/1/2] quit

[*CE1] interface gigabitethernet 0/1/3

[*CE1-GigabitEthernet0/1/3] portswitch

[*CE1-GigabitEthernet0/1/3] undo shutdown

[*CE1-GigabitEthernet0/1/3] port link-type access

[*CE1-GigabitEthernet0/1/3] port default vlan 9

[*CE1-GigabitEthernet0/1/3] quit

[*CE1] interface gigabitethernet 0/1/4

[*CE1-GigabitEthernet0/1/4] portswitch

[*CE1-GigabitEthernet0/1/4]
