配置OSPF GR特性示例

点击学习精彩网络技术老师：华为、华三、锐捷、WLAN、IPv6全套视频课程

介绍通过GR方式重启OSPF进程或者进行主备倒换时转发不中断的过程。

组网需求

如图1所示。路由器RouterA、RouterB和RouterD都为双主控设备，主用板和备用板间形成备份关系。路由器间通过OSPF协议实现网络互连，并提供GR机制。

要求当RouterA通过GR方式重启OSPF进程或者进行主备倒换时转发不中断。

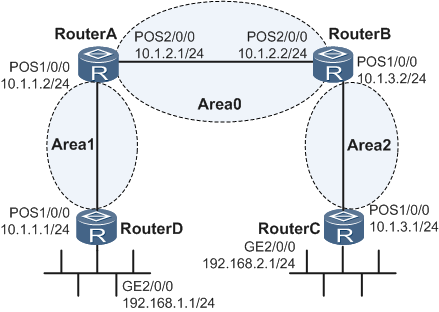

图1 配置OSPF GR特性组网图

配置思路

采用如下的思路配置OSPF GR：

在各路由器上使能OSPF基本功能，实现互连；

在RouterA、RouterB和RouterD上配置GR功能。

数据准备

为完成此配置例，需准备如下的数据：

各路由器接口IP地址

OSPF进程号

操作步骤

1. 配置各接口的IP地址（略）
2. 配置OSPF的基本功能
3. （可选）开启RouterA强制主备倒换开关

[RouterA] slave switchover enable

1. 在RouterA、RouterB和RouterD上使能OSPF GR功能

# 配置RouterA。

[RouterA] ospf 1

[RouterA-ospf-1] opaque-capability enable

[RouterA-ospf-1] graceful-restart

# 配置RouterB。

[RouterB] ospf 1

[RouterB-ospf-1] opaque-capability enable

[RouterB-ospf-1] graceful-restart

# 配置RouterD。

[RouterD] ospf 1

[RouterD-ospf-1] opaque-capability enable

[RouterD-ospf-1] graceful-restart

1. 检查配置结果

# 在RouterA、RouterB和RouterD上执行display ospf graceful-restart查看路由器上OSPF GR的状态，以RouterA的显示为例，Graceful-restart capability的值是enabled，表示已启动OSPF GR。

<RouterA> display ospf 1 graceful-restart

          OSPF Process 1 with Router ID 10.1.1.2

 Graceful-restart capability     : enabled
