配置OSPF虚连接示例

学习精彩网络技术老师：华为HCIA和HCIP数通eNSP实战视频课
点击学习精彩网络技术老师：华为、华三、锐捷、WLAN、IPv6全套视频课程

介绍通过配置虚连接使非骨干区域与骨干区域连通的过程。

组网需求

在图1中，Area2没有与骨干区域Area0直接相连。Area1被用作传输区域（Transit Area）来连接Area2和Area0。RouterA和RouterB之间配置一条虚连接。

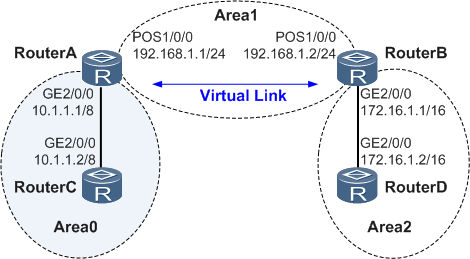

图1 配置OSPF虚连接的组网图

配置思路

采用如下的思路配置OSPF虚连接：

在各路由器上配置OSPF基本功能。

在RouterA和RouterB上配置虚连接，使非骨干区域与骨干区域连通。

数据准备

为完成此配置例，需准备如下的数据：

RouterA的Router ID 1.1.1.1，运行的OSPF进程号1，区域1的网段192.168.1.0/24，区域0的网段10.0.0.0/8。

RouterB的Router ID 2.2.2.2，运行的OSPF进程号1，区域1的网段192.168.1.0/24，区域2的网段172.16.0.0/16。

RouterC的Router ID 3.3.3.3，运行的OSPF进程号1，区域0的网段10.0.0.0/8。

RouterD的Router ID 4.4.4.4，运行的OSPF进程号1，区域2的网段172.16.0.0/16。

操作步骤

1. 配置各接口的IP地址

请参见图1，配置各接口的IP地址，具体配置过程请参考配置文件。

1. 配置OSPF基本功能

请参见配置OSPF的基本功能，具体配置过程请参考配置文件。

1. 查看RouterA的OSPF路由表

[RouterA] display ospf routing

          OSPF Process 1 with Router ID 1.1.1.1

                   Routing Tables

 Routing for Network

 Destination     &nb
