配置大中型网络WLAN基本业务示例

大中型WLAN网络简介

本文介绍的WLAN网络是指利用频率为2.4GHz或5GHz的射频信号作为传输介质的无线局域网，相对于有线网络的铺设成本高，不便于网络调整和扩展、位置固定，移动性差等缺点，WLAN网络以其低廉的铺设成本、便捷的网络调整和扩展、灵活的可移动性获得了越来越广泛的应用。

大中型WLAN网络定位为大中型企业总部、大型分支机构、高校、机场等场所。

配置注意事项

本举例使用的安全策略为WPA2-PSK-CCMP，为保证实际网络的安全性，请根据实际的需求配置合适的安全策略。

隧道转发模式下，管理VLAN和业务VLAN不能配置为同一VLAN。直接转发模式下，管理VLAN和业务VLAN建议也不要配置为同一VLAN。

数据转发方式为直接转发时，建议在直接连接AP的设备接口上配置端口隔离，如果不配置端口隔离，可能会在VLAN内存在不必要的广播报文，或者导致不同AP间的WLAN用户二层互通的问题。

配置管理VLAN和业务VLAN：

• • 隧道转发模式下，业务报文会封装在CAPWAP数据隧道中进行传输，发送给AC，然后由AC再转发到上层网络或AP，所以只要配置AC与AP间的网络加入管理VLAN，AC与上层网络间的网络加入业务VLAN，就能正常传输业务报文和管理报文。
  • 直接转发模式下，业务报文不会进行CAPWAP封装，而是直接转发给上层网络或AP，所以需要配置AC与AP间的网络加入管理VLAN，AP与上层网络间的网络加入业务VLAN，才能正常传输业务报文和管理报文。

配置源接口方式：

• • V200R006版本中，配置源接口的方式是在WLAN视图下执行命令wlan ac source interface { loopback loopback-number | vlanif vlan-id }
  • V200R007和V200R008版本中，配置源接口的方式是在系统视图下执行命令capwap source interface { loopback loopback-number | vlanif vlan-id }

纯组播报文由于协议要求在无线空口没有ACK机制保障，且无线空口链路不稳定，为了纯组播报文能够稳定发送，通常会以低速报文形式发送。如果网络侧有大量异常组播流量涌入，则会造成无线空口拥堵。为了减小大量低速组播报文对无线网络造成的冲击，建议配置组播报文抑制功能。配置前请确认是否有组播业务，如果有，请谨慎配置限速值。

• • 业务数据转发方式采用直接转发时，建议在直连AP的交换机接口上配置组播报文抑制。
  • 业务数据转发方式采用隧道转发时，建议在AC的流量模板下配置组播报文抑制。

组网需求

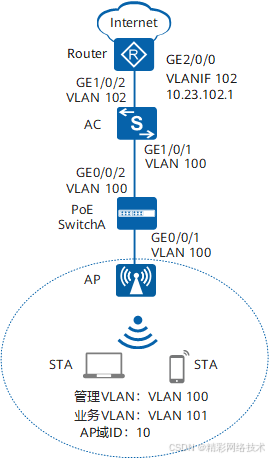

如图1，AC连接园区出口网关Router，并通过PoE交换机与AP连接，PoE交换机为AP供电。

用户希望通过WLAN部署，提供名为“test”的无线网络方便用户随时随地接入。同时，用户希望通过路由器Router来做DHCP Server为用户提供10.10.10.0/24网段的IP地址，并在AC上对用户进行集中控制和管理。

图1 配置中型网络WLAN基本业务组网图

数据规划

表2 数据规划表
准备项	数据	说明
AC的源接口IP地址	192.168.10.1/24	无
WMM模板	名称：wmm	无
射频模板	名称：radio	无
安全模板	名称：security 安全与认证策略：WPA2+PSK 认证密钥：YsHsjx_202206 加密方式：CCMP	无
流量模板	名称：traffic	无
服务集	名称：test SSID：test WLAN虚接口：WLAN-ESS 1 业务数据转发模式：隧道转发	无
DHCP服务器	AC作为DHCP服务器为AP分配地址，Router作为DHCP服务器为STA分配地址	无
AP的网关及IP地址池范围	VLANIF 100：192.168.10.1/24 192.168.10.2～192.168.10.254/24	无
STA的网关及IP地址池范围	VLANIF 101：10.10.10.1/24 10.10.10.3～10.10.10.254/24	无

配置思路

采用如下的思路配置中型网络的WLAN基本业务：

1. 配置AP、AC和上层网络设备之间实现网络互通。
2. 在AC上配置基于接口的DHCP服务器为AP分配IP地址，同时配置AC作为DHCP中继，由AC连接的路由器为STA分配IP地址。
3. 配置WLAN基本业务，保证用户能够通过WLAN网络接入Internet。

操作步骤

1. 在AC上配置NAC模式为统一模式（缺省值，不需配置）。配置SwitchA和AC，使AP与AC之间能够传输CAPWAP报文

# 配置SwitchA连接AP的接口GE0/0/1加入VLAN100（管理VLAN），SwitchA连接AC的接口GE0/0/2加入VLAN100。

<HUAWEI> system-view

[HUAWEI] sysname SwitchA

[SwitchA] vlan batch 100

[SwitchA] interface gigabitethernet 0/0/1

[SwitchA-GigabitEthernet0/0/1] port link-type trunk

[SwitchA-GigabitEthernet0/0/1] port trunk pvid vlan 100

[SwitchA-GigabitEthernet0/0/1] port trunk allow-pass vlan 100

[SwitchA-GigabitEthernet0/0/1] quit

[SwitchA] interface gigabitethernet 0/0/2

[SwitchA-GigabitEthernet0/0/2] port link-type trunk

[SwitchA-GigabitEthernet0/0/2] port trunk allow-pass vlan 100

[SwitchA-GigabitEthernet0/0/2] quit

# 配置AC连接SwitchA的接口GE1/0/1加入VLAN100。

[HUAWEI] sysname AC

[AC] vlan batch 100

[AC] interface gigabitethernet 1/0/1

[AC-GigabitEthernet1/0/1] port link-type trunk

[AC-GigabitEthernet1/0/1] port trunk allow-pass vlan 100

[AC-GigabitEthernet1/0/1] quit

1. 配置AC与上层网络设备互通

# 配置VLANIF101（业务VLAN）和VLANIF102。

[AC] vlan batch 101 102

[AC] interface vlanif 101

[AC-Vlanif101] ip address 10.10.10.1 24
