《仿真分析小技巧9》—圆柱形器件的精确计算

大家好呀，本期小赛给大家带来的是圆柱形器件的仿真计算，我们知道很多半导体器件都是圆柱形的，例如VCSEL激光器和光电探测器。那么我们如何利用APSYS软件中的Cylindrical Coordinate System（圆柱坐标系）功能来进行圆柱形器件的精确仿真计算呢?

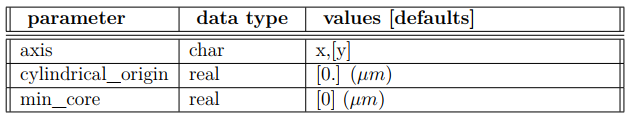

下面介绍软件中可以实现该功能的语句：cylindrical。该语句用于定义圆柱坐标系，能够用单个网格平面对具有圆柱对称性的3D器件进行建模。如下表所示cylindrical包含以下子语句：

在这里插入图片描述

axis: 用于定义旋转轴，缺省值为axis=y，即单个网格平面绕y轴旋转。

cylindrical_origin：用于定义转换为圆柱坐标系时，沿旋转半径方向，相对于旋转轴的偏移量。若其值大于零，将会把2D网格平面转换为圆环，而非圆柱。

min_core：是将2D平面网格转换为3D器件模型的计算过程中的最小R值，对于避免计算误差有着十分重要的意义，因为圆柱坐标系的梯度算子中包含该值。

下面，我们举例说明该语句的用法：

为了简单起见，我们设置了任意一个平面双层结构，如下图所示

在这里插入图片描述

在.sol文件中应用cylindrical语句，

在这里插入图片描述

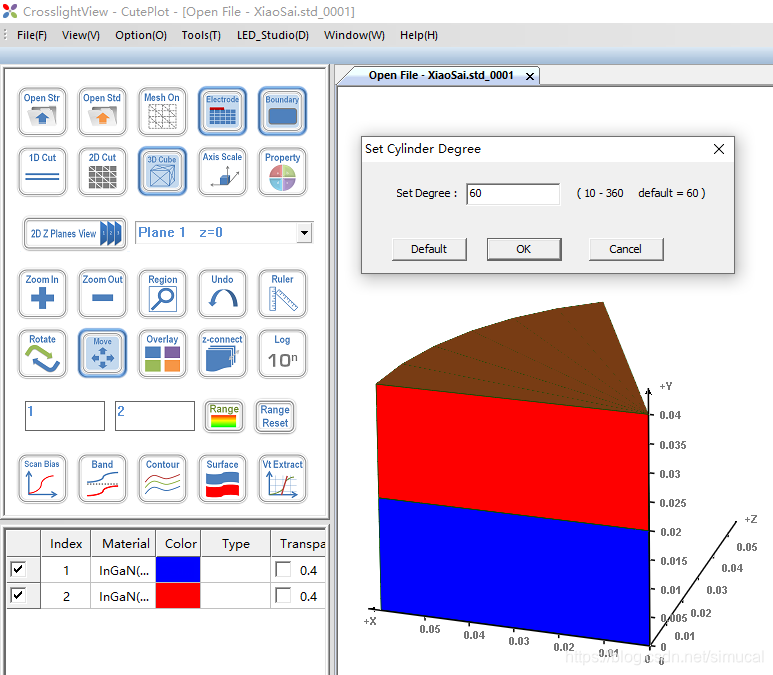

程序运行完毕后，打开CrosslightView，我们就可以观察到已经生成的3D器件模型，
在这里插入图片描述

CrosslightView默认显示的圆柱角度为60°，可以选择通过工具栏中Tools(T)—Set
Cylinder Degree进行角度值的修改。这样，具有圆柱对称性的3D器件建模就完成了。

希望今天的内容对大家有所帮助噢，本期仿真分析小技巧就讲到这里啦，我们下期再见！
