新成果展示:发光-探测双功能AlGaN基集成光电子器件模型的开发与应用

       原位集成的发光-探测双功能光电子器件中存在斯托克斯位移现象,这降低了发射光谱和探测光谱的重叠率,从而抑制了集成光电子器件的光电耦合效应。

       近期天津赛米卡尔科技有限公司技术团队开发了发光-探测双功能物理模型,同时提出并设计了具有非对称多量子阱结构的AlGaN基发光-探测双功能集成光电子器件:在发射区中采用极化自屏蔽的有源区结构,在探测区中采用常规有源区结构。

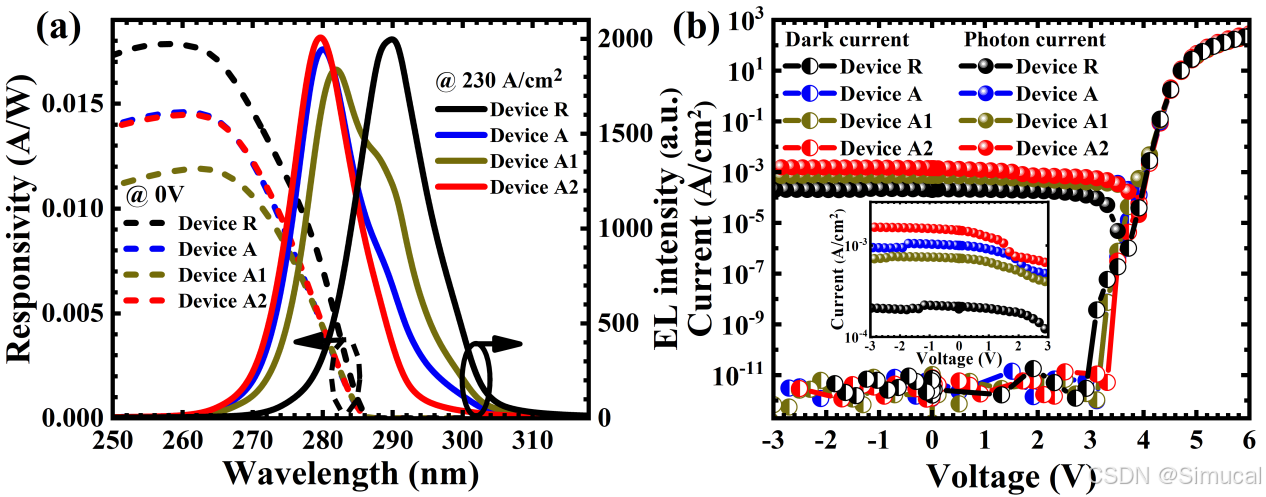

       图1展示了LED与PD原位集成光电子器件结构示意图。图2(a)展示了器件的发射光谱和响应度光谱,极化自屏蔽有源区设计可以提高LED发光谱和PD吸收谱的重合率,从而显著地提高了探测器的光电流强度,如图2(b)所示。

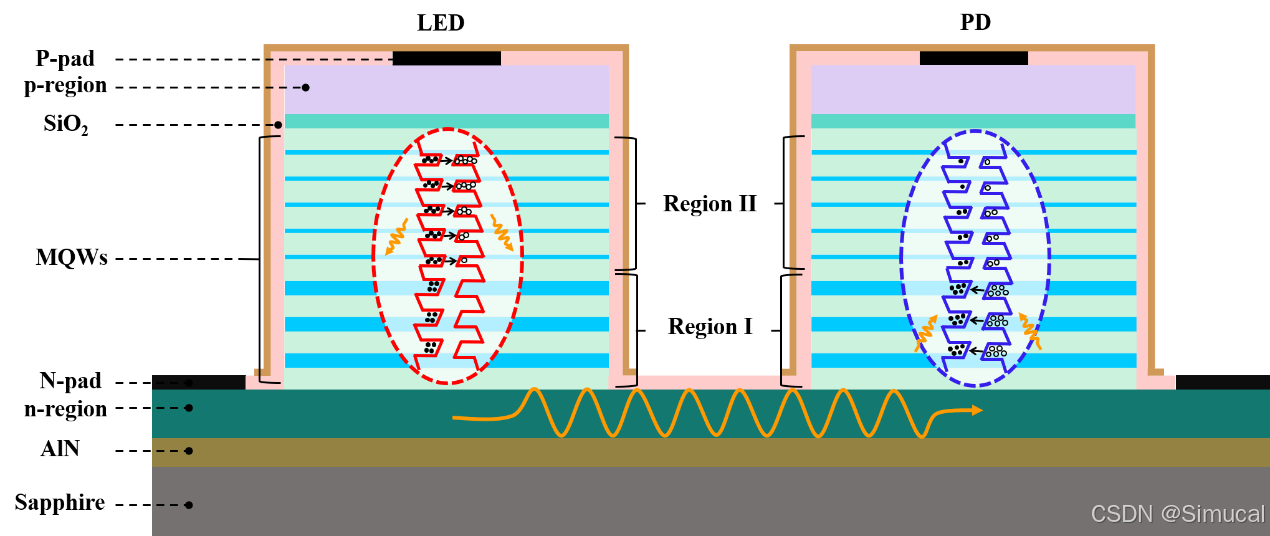

图1.  LED与PD原位集成光电子器件的结构示意图:区域I和II分别为探测区和发射区

图2. (a)LED发射光谱和探测器响应度,(b)探测器的光电流和暗电流

研究成果已被物理-光学领域权威期刊Optics Express收录,文章链接:https://doi.org/10.1364/OE.558113
