倾斜侧壁增强光提取效率相关机制的建模仿真研究

原创 于 2024-06-06 09:38:51 发布 · 1.3k 阅读 · 17 ·
CC 4.0 BY-SA版权
版权声明：本文为博主原创文章，遵循 CC 4.0 BY-SA 版权协议，转载请附上原文出处链接和本声明。
文章标签：

#半导体

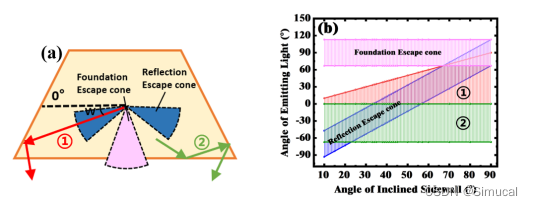

        较低的光提取效率（LEE）是制约深紫外发光二极管（LED）快速发展的一个重要因素，倾斜侧壁结构可以直接将横向传播的横向磁场（TM）偏振光散射到c面逃逸锥，从而提高器件的LEE，因此该结构具有很大的发展潜力。但是各种研究得出的最佳倾斜侧壁角度并不一致，其潜在的散射机制也并不明确。近期河北工业大学和广东工业大学联合设计了不同倾斜侧壁角度的AlGaN基深紫外LED光学仿真模型，利用蒙特卡罗光线追踪技术深入研究了深紫外LED芯片尺寸与最佳倾斜侧壁角之间的关系，并且提出由于倾斜侧壁的两种散射机制，建议将最佳倾斜侧壁角控制在25°-65°范围内。图1（a）-（c）分别展示了该仿真模型中台面倾斜侧壁上覆盖有反射镜的深紫外LED结构示意图、横向传播的TM偏振光和纵向传播的横向电场（TE）偏振光的光线分布示意图。

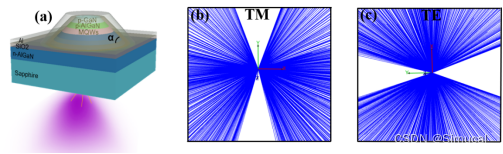

图1（a）台面倾斜侧壁覆盖有反射镜的深紫外LED结构示意图；（b）TM和（c）TE的光束传播路径。

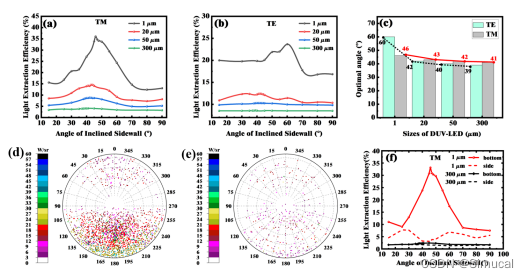

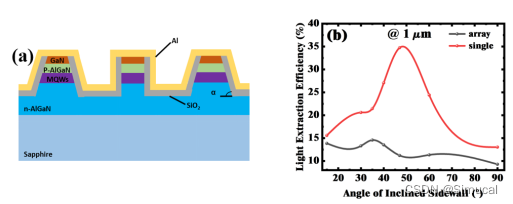

       从图2（a）-（c）中可以看出台面侧壁的最佳倾斜角度随着芯片尺寸的增加而减小。图2（d）和图2（e）展示了倾斜侧壁角为46°、芯片尺寸为1µm和300µm时深紫外LED的远场分布图。通过对比图2（d）-（f）可知，与具有倾斜侧壁结构的大尺寸深紫外LED相比，小尺寸深紫外LED由于减少了散
