最新成果展示：频率调制模型

原创 于 2020-02-13 16:21:08 发布 · 397 阅读 · 0 ·
CC 4.0 BY-SA版权
版权声明：本文为博主原创文章，遵循 CC 4.0 BY-SA 版权协议，转载请附上原文出处链接和本声明。

采用Crosslight先进平台，成功开发频率调制模型，器件工作截止频率达15GHz，理论与实验高度吻合。该成果对理解器件工作频率关键参数及推动电子信息产业发展具有重要意义。

在这里插入图片描述

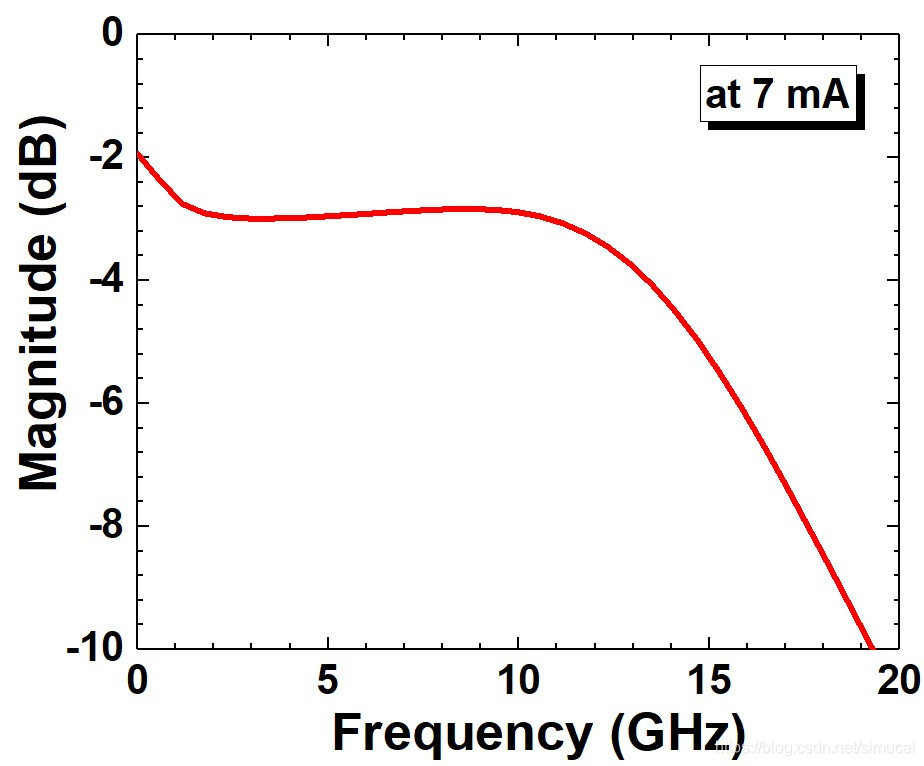

基于Crosslight先进的半导体器件仿真设计平台，我司技术团队已开发出可靠精准的频率调制模型。基于此模型，器件在7mA的工作电流下，工作截止频率高达~15 GHz，仿真数据和实验数值呈现高度吻合(为保护客户数据安全，此处不再展示实验数据)。该模型的成功开发有助于人们理清影响器件工作频率的诸多敏感参数，迎合了时下对高频器件的追求，极具重要的理论指导意义，对我国电子信息产业的发展起到助力加速的作用。

悄悄透露：小赛目前正在开发更高的频率调制模型，不久就会和大家见面哟！
