特别章节-0.2 Gazebo/Rviz仿真打开URDF模型

本文介绍了如何在ROS环境中使用Solidworks导出的URDF模型,通过Rviz和Gazebo进行机械臂的可视化与仿真。在Rviz中,调整坐标系和添加RobotModel展示模型;在Gazebo中,模型可能初始状态不理想,但可后续调整。同时,文章预告将讲解如何使机械臂正常站立并进行路径规划。

当我们通过Solidworks成功导出URDF模型之后,我们当然很希望在ROS中观察到自己导入的模型。ROS中有两个非常好的插件,一个是RViz另一个是Gazebo。其中RViz类似一个可视化平台,而Gazebo则是一个虚拟仿真平台,它两搭配,简直卧龙凤雏

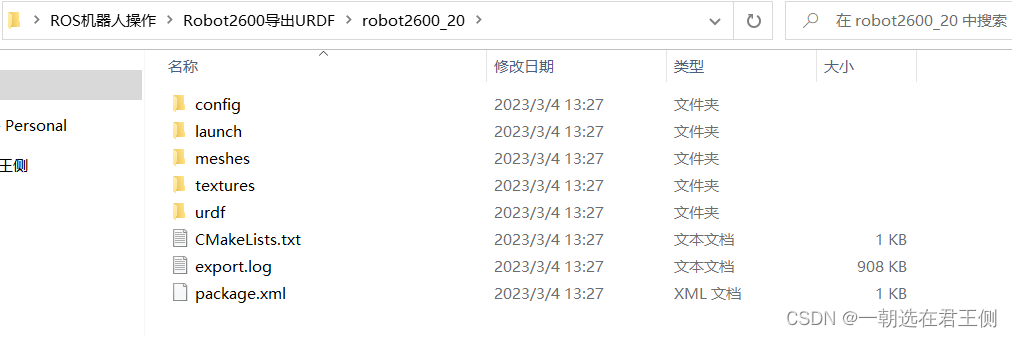

我们首先看一看自己导出的URDF模型文件:

 其中最有用的,当属launch文件夹以及urdf文件夹。

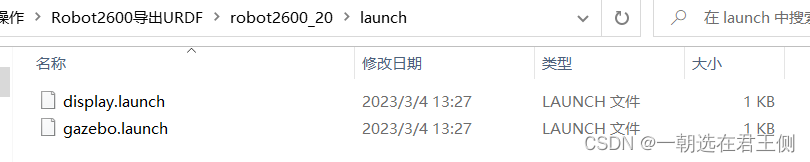

我们打开launch文件夹,如下:

可以看到,launch文件夹中有两个后缀为.launch文件,第一个display.launch是可以在Rviz中展示的文件,gazebo.launch是可以在Gazebo中展示的文件。

我们复制整个robot2600_20到ROS工作空间下,我们放在了catkin_ws里面的src文件夹下:
