和整体流程（引用1）。</think>###
Gazebo与
RVIZ联合仿真配置方法
#### 1
. **机器人URDF模型配置**
- **基础模型要求**
在URDF文件中需定义机器人本体、关节、传感器等，并添加
Gazebo仿真插件（如传输关节状态、控制接口）。
示例代码片段（需嵌入
Gazebo插件）：
```xml
<
gazebo>
<plugin name="
gazebo_ros_control" filename="lib
gazebo_ros_control
.so">
<robotNamespace>/</robotNamespace>
</plugin>
</
gazebo>
```
引用[2]中提到，插件需导出质量、碰撞检测等物理属性[^2]。
- **传感器配置**
添加激光雷达、摄像头等传感器时，需在URDF中定义对应的
Gazebo插件，例如激光雷达：
```xml
<
gazebo reference="laser_link">
<sensor type="ray" name="lidar">
<plugin name="
gazebo_ros_laser_controller" filename="lib
gazebo_ros_laser
.so">
<topicName>/scan</topicName>
<frameName>laser_link</frameName>
</plugin>
</sensor>
</
gazebo>
```
---
#### 2
. **控制器配置**
- **选择适用的控制器**
在
Gazebo中需使用`differential_drive_controller`而非`arbotix`（后者仅适用于纯
RVIZ仿真）[^3]。
在ROS的`control
.yaml`文件中配置参数：
```yaml
controllers:
differential_controller:
type: "diff_drive_controller/DiffDriveController"
left_wheel: "left_wheel_joint"
right_wheel: "right_wheel_joint"
wheel_separation:
0.5
wheel_radius:
0.1
```
---
#### 3
. **启动文件集成**
- **
联合启动
Gazebo与
RVIZ**
编写`
.launch`文件，同时加载
Gazebo仿真环境
和RVIZ可视化工具：
```xml
<launch>
<!
-- 启动
Gazebo -->
<include file="$
(find
gazebo_ros
)/launch/empty_world
.launch">
<arg name="world_name" value="$
(find my_robot
)/worlds/simple
.world"/>
</include>
<!
-- 加载机器人模型到
Gazebo -->
<node name="spawn_urdf" pkg="
gazebo_ros" type="spawn_model"
args="
-param robot_description
-urdf
-model my_robot" />
<!
-- 启动
RVIZ -->
<node name="
rviz" pkg="
rviz" type="
rviz" args="
-d $
(find my_robot
)/config/sim
.rviz" />
</launch>
```
引用[1]描述了
Gazebo与
RVIZ联动的核心流程[^1]。
---
#### 4
. **调试关键点**
- **坐标系（TF）一致性**
确保
Gazebo发布的TF与
RVIZ订阅的坐标系一致（如`odom`、`base_link`、`laser_link`），可通过`tf_echo`工具验证。
- **数据话题匹配**
检查传感器数据话题是否对齐，例如激光雷达数据应通过`/scan`话题发布，并在
RVIZ中订阅同名话题显示。
---
###
超级会员免费看

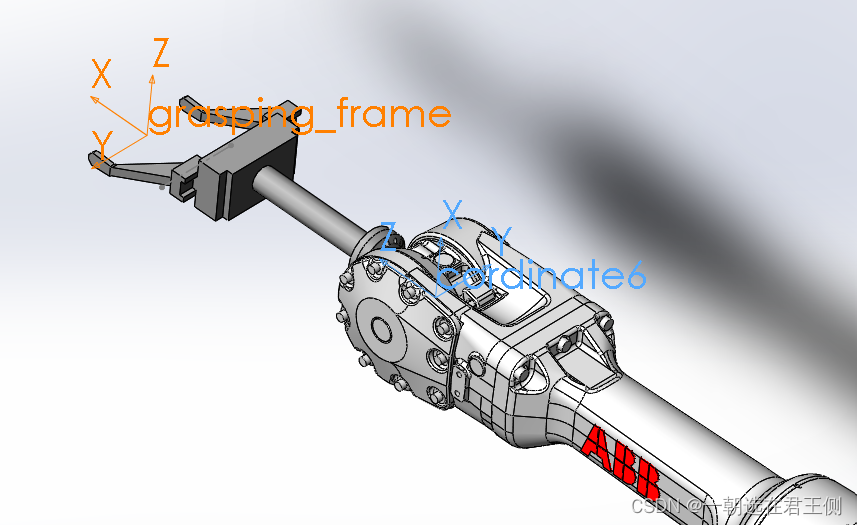

本文详细介绍了如何在ROS中使用Rviz和Gazebo进行联合仿真运动，特别是针对导出的xxx_moveit_config包的参数设置。文章重点讲解了虚拟关节grasping_frame的作用及配置过程，包括urdf文件的修改、gazebo.launch文件的路径更新、ros_controllers.yaml中的控制器类型替换，以及解决gazebo进程卡死问题的方法。此外，还提醒读者注意配置过程中的一些常见坑点。
