飞行控制系统是Betaflight的核心组件，负责实时飞行控制算法和数据处理。它实现了主控制回路，该回路处理传感器数据、执行控制算法并生成电机指令，以维持飞行器的稳定性和响应性。该系统在严格的实时约束下运行，以确保飞行行为的可预测性。

核心飞行控制架构

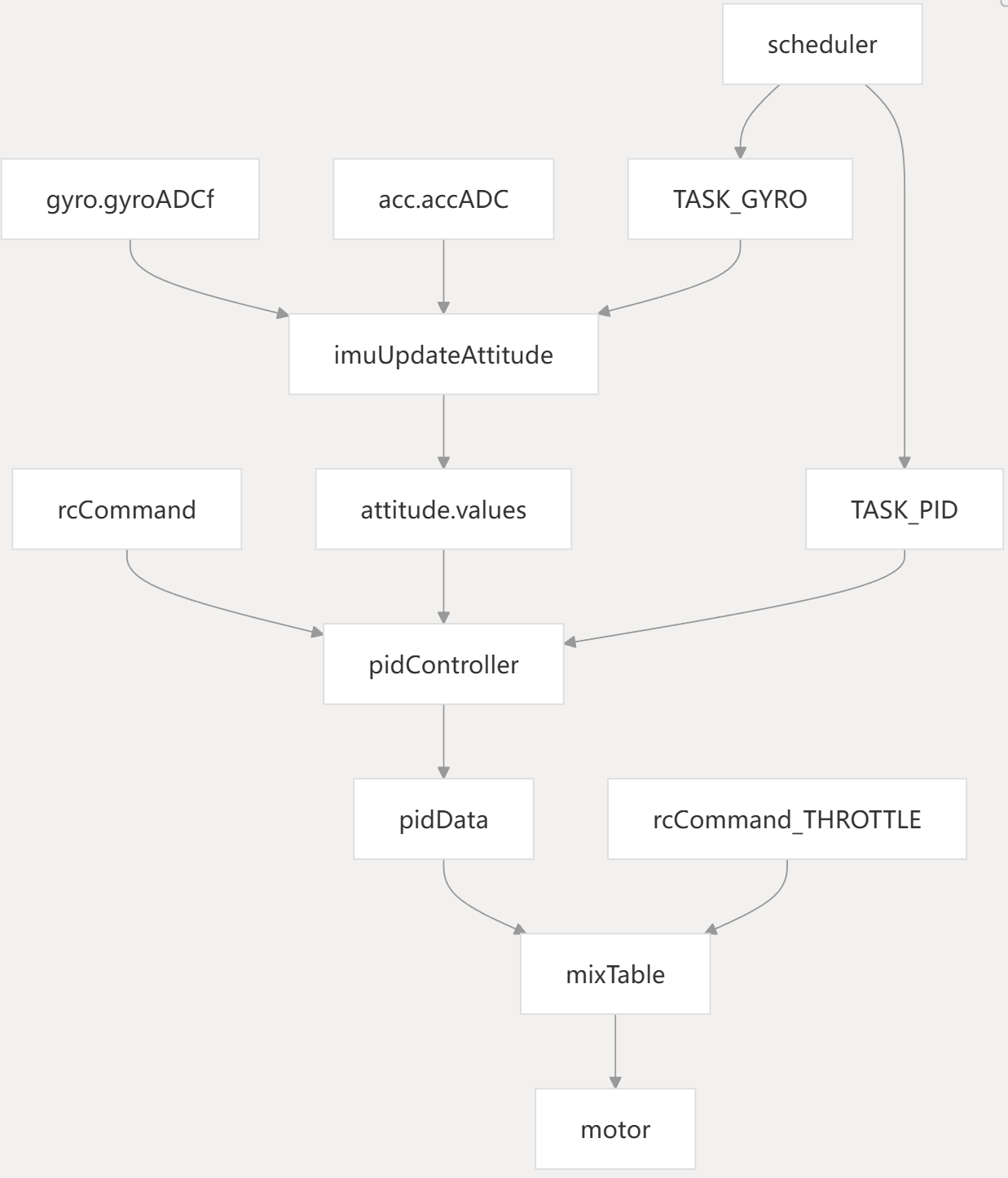

飞行控制系统采用包含多个集成子系统的实时控制回路：

实时处理流水线

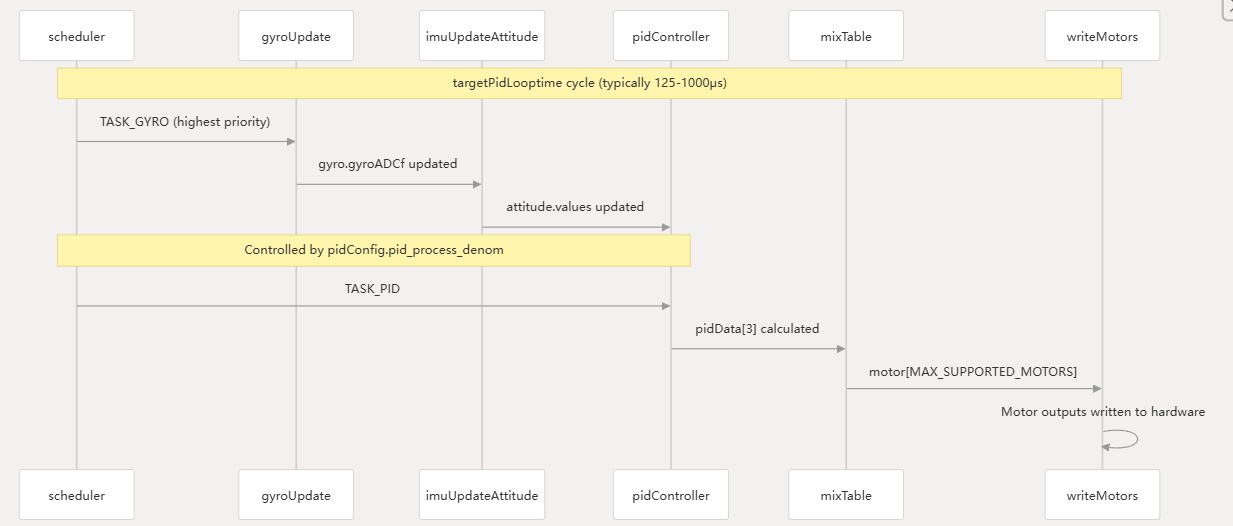

飞行控制系统在一个具有精确时间要求的确定性任务调度器中运行：

该系统通过targetPidLooptime参数和任务优先级来维持确定性时间，以确保控制回路的稳定性。

PID控制器概述

PID控制器（pidController()）是核心稳定算法，用于处理姿态误差并生成控制信号。它在三个轴（横滚、俯仰、偏航）上运行，每个轴都有单独的调节参数。

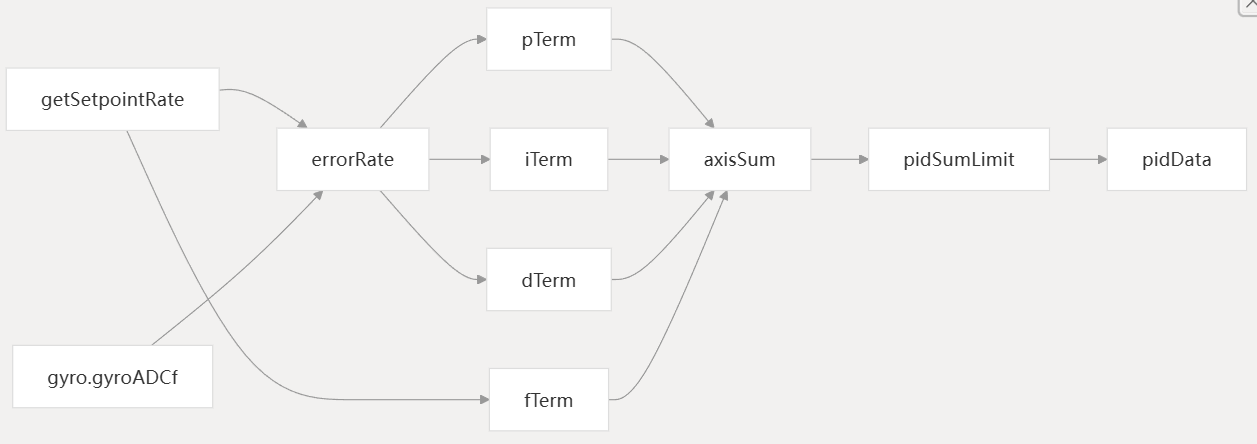

PID算法结构

关键PID数据结构

结构	目的	地点
`pidProfile_t`	PID增益、限制、高级功能	src/main/flight/pid.h192-290
`pidAxisData_t`	每轴的运行时 P、I、D、F 值	src/main/flight/pid.h318-324
`pidRuntime_t`	运行时状态和配置
