目的和范围

任务控制器和基本项目系统提供 QGroundControl 中飞行任务的核心编排和管理。该系统负责处理任务规划、航点排序、基本任务项目类型（航点、起飞、降落、ROI），并协调联网飞行器的任务执行。

本页涵盖了基本的任务规划基础设施。对于诸如勘测和结构扫描之类的复杂任务模式，请参阅复杂任务项目和勘测模式。对于与任务规划相关的 UI 组件，请参阅主工具栏和 UI 控件。

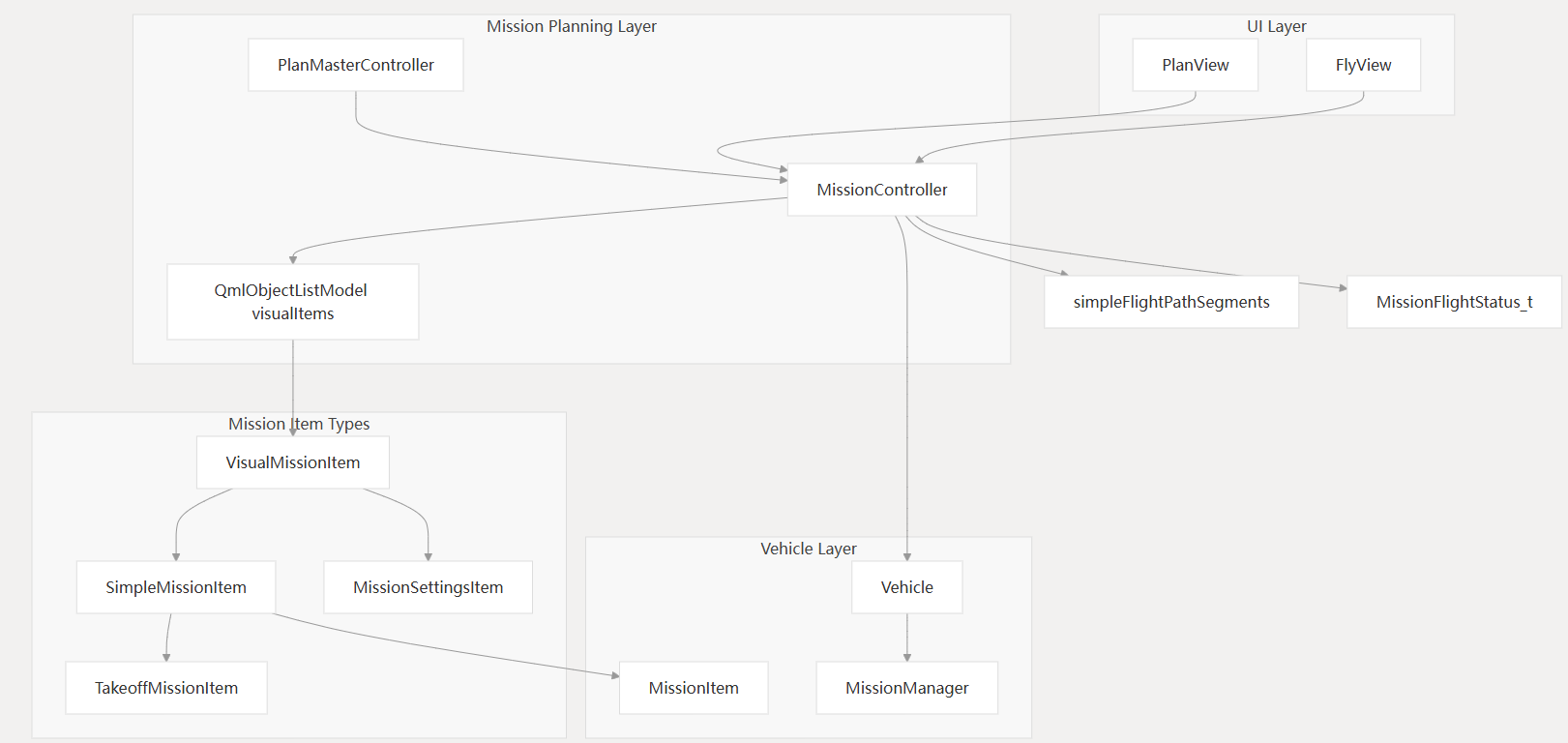

核心架构

任务系统围绕MissionController协调任务项目并与车辆系统协调的类别构建：

通过管理对象的MissionController有序列表并处理车辆通信的对象转换。VisualMissionItem_visualItemsMissionItem

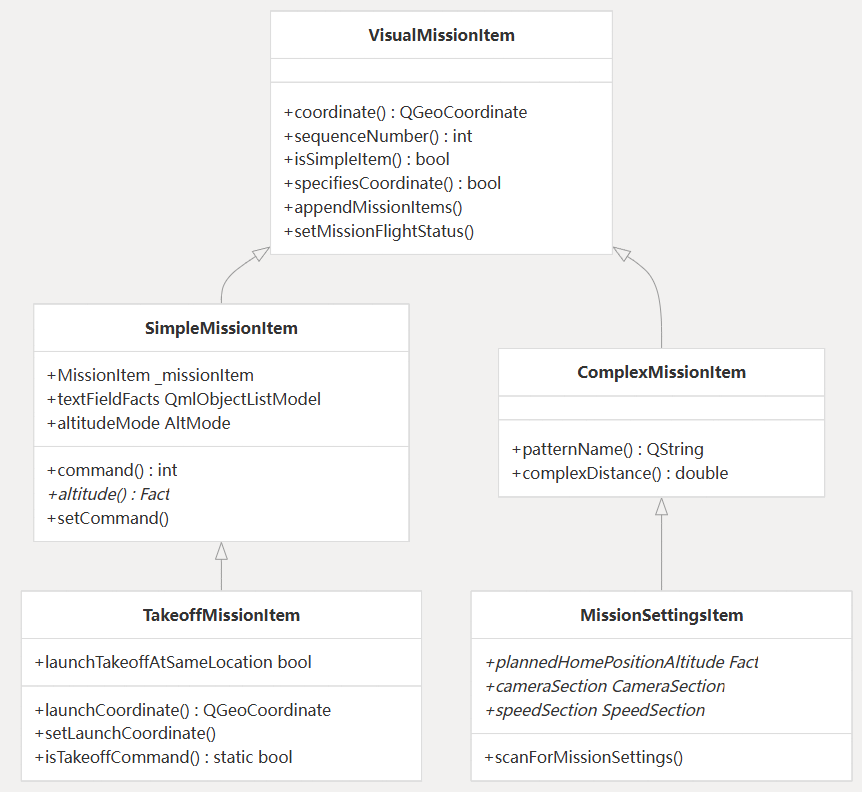

任务物品等级

所有任务项目都继承自VisualMissionItem，它为坐标处理、序列编号和 UI 集成提供了基本接口。SimpleMissionItem包装了用于基本航点和命令的 MAVLinkMissionItem对象。

基本任务物品类型

简单任务物品
