BetaFlight代码解析（15）—通信系统

Betaflight 的通信系统为所有串行通信接口提供了一个统一的抽象层。该系统管理多种类型的串行端口（UART、软件串行、USB VCP），处理不同功能之间的端口共享，并为协议实现提供一致的 API。该系统支持与外部设备通信，包括飞行控制器、遥测接收器、GPS 模块和视频发射器。

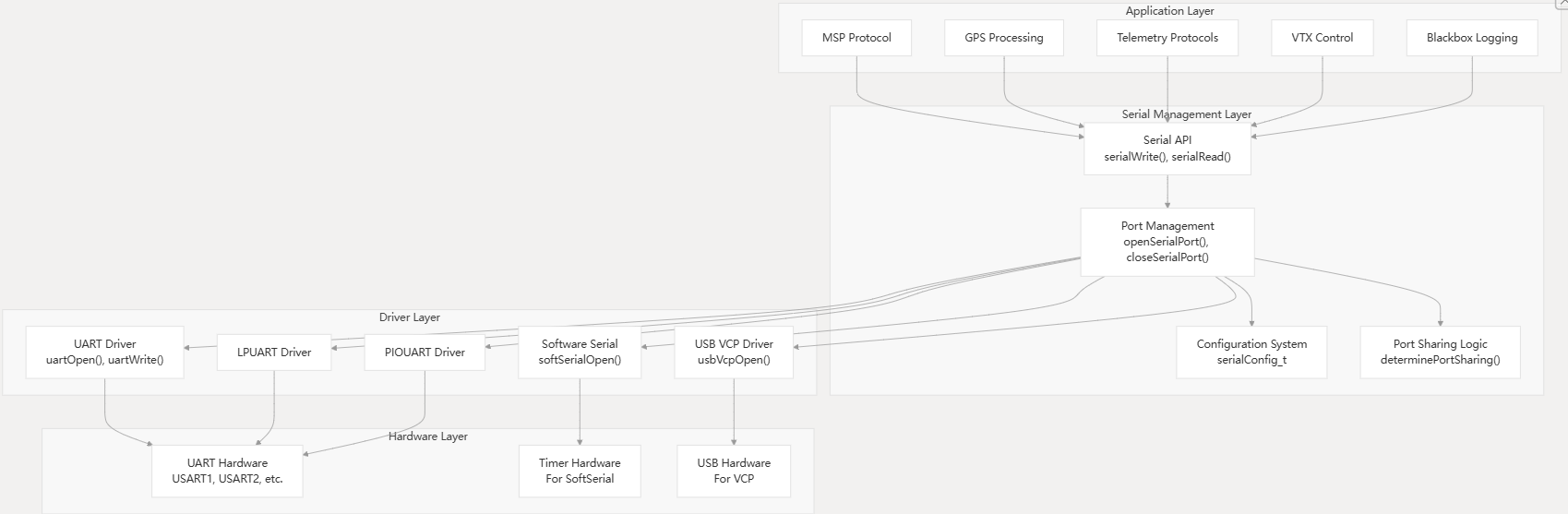

系统架构

该通信系统基于分层架构构建，抽象化了硬件差异，并为所有串行通信需求提供了统一的接口。

串口类型及识别

Betaflight 支持多种类型的串行通信接口，每种接口都由一个唯一的serialPortIdentifier_e值标识，并通过一个通用的抽象层进行管理。

港口类型分类

端口类型	标识符范围	描述
USB VCP	SERIAL_PORT_USB_VCP（20）	通过 USB 的虚拟 COM 端口
UART/USART	50-69	硬件 UART 外设
SoftSerial	30-31	基于定时器的软件 UART
LPUART	40岁以上	低功耗UART外设
PIOUART	70-79	基于 PIO 的 UART（RP2040）

端口功能分配

每个串口都可以通过serialPortFunction_e位掩码分配一个或多个功能：

端口配置和共享

串行系统支持复杂的端口共享机制，允许多个功能在特定条件下使用同一个物理端口。

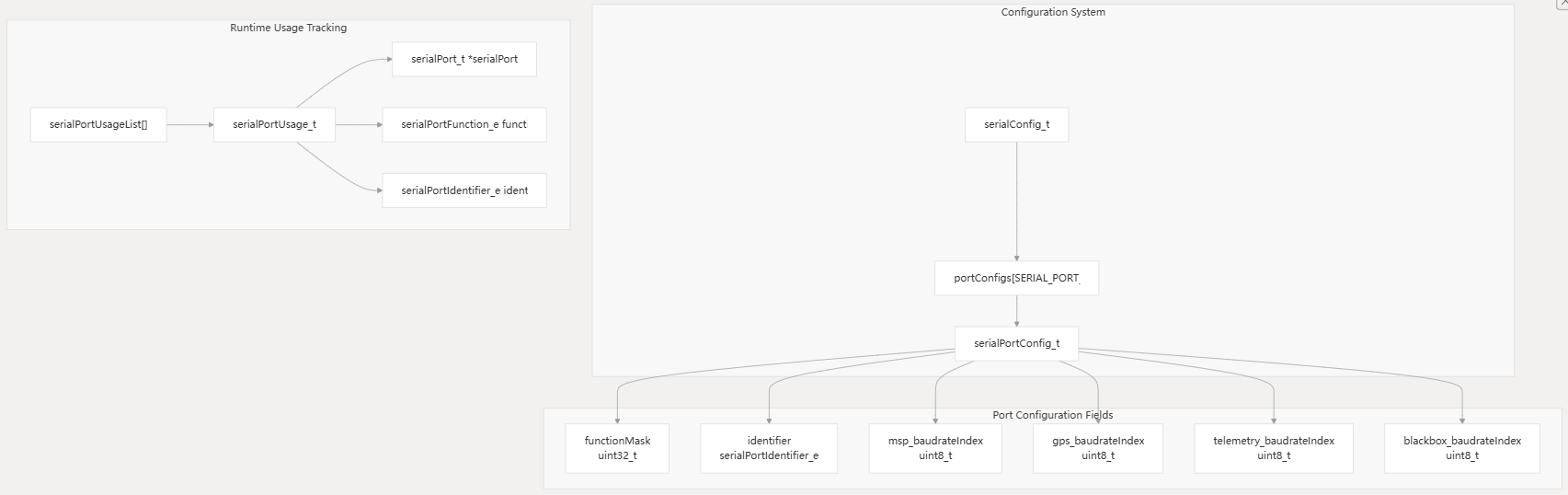

配置结构

端口共享规则

该系统强制执行特定的端口共享规则，以防止冲突：

1. MSP共享：MSP可以通过遥测协议或黑盒日志共享数据。
2. RX/遥测共享：串口RX可以与遥测共享（RX使用RX线，遥测使用TX线）
3. VTX MSP：必须与 RX 或 MSP 串口共享
4. 验证：所有共享组合均经过验证。isSerialConfigValid()

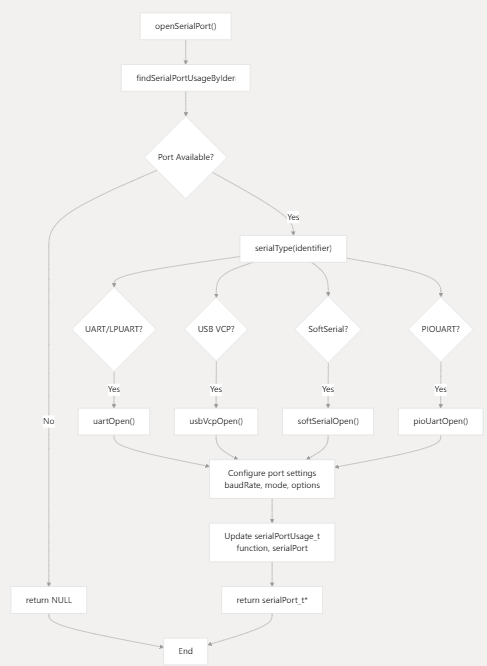

端口开放和运行时管理

串行系统提供了一个统一的接口，用于打开和管理串行端口，而无需考虑底层硬件实现。

波特率管理

该系统支持一组预定义的波特率，并具备自动选择功能：

指数	波特率	常用用法
波特率自动	0	自动检测
BAUD_9600	9600	GPS，一些遥测技术
波特率_57600	57600	GPS默认设置
波特率_115200	115200	MSP 默认
BAUD_250000	250000	高速协议
BAUD_921600	921600	高性能链路

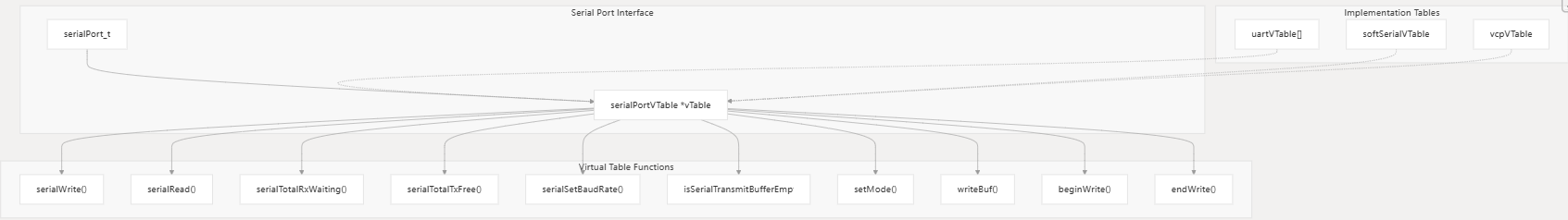

虚拟表格模式

该通信系统采用虚拟表模式，在不同的串行实现中提供一致的 API，同时允许针对特定驱动程序进行优化。

这种设计允许应用程序使用串行端口而无需了解底层实现细节，同时每个驱动程序都可以为硬件特定功能（如 DMA 传输）提供优化的实现。
