树莓派使用之Ubuntu-mate

前言：上一次写的时候是因为Raspberry Pi 4B 8G版本（2020/7/28），隐约记得是因为Ubuntu-mate没有对新的大内存进行优化所以开机就闪退，这次先拿Raspberry Pi 4B 4G版本写一次Ubuntu-mate的教程，很多步骤在这里更详细了，虽然烧录这些可能真的异常简单… 但是本着记录的原则我还是都写下来吧，
测试环境：树莓派4B 4G ubuntu-mate 20.04，但是其他版本的也是一样的操作，换源那里注意一下就好了

烧录镜像至SD卡

下载镜像

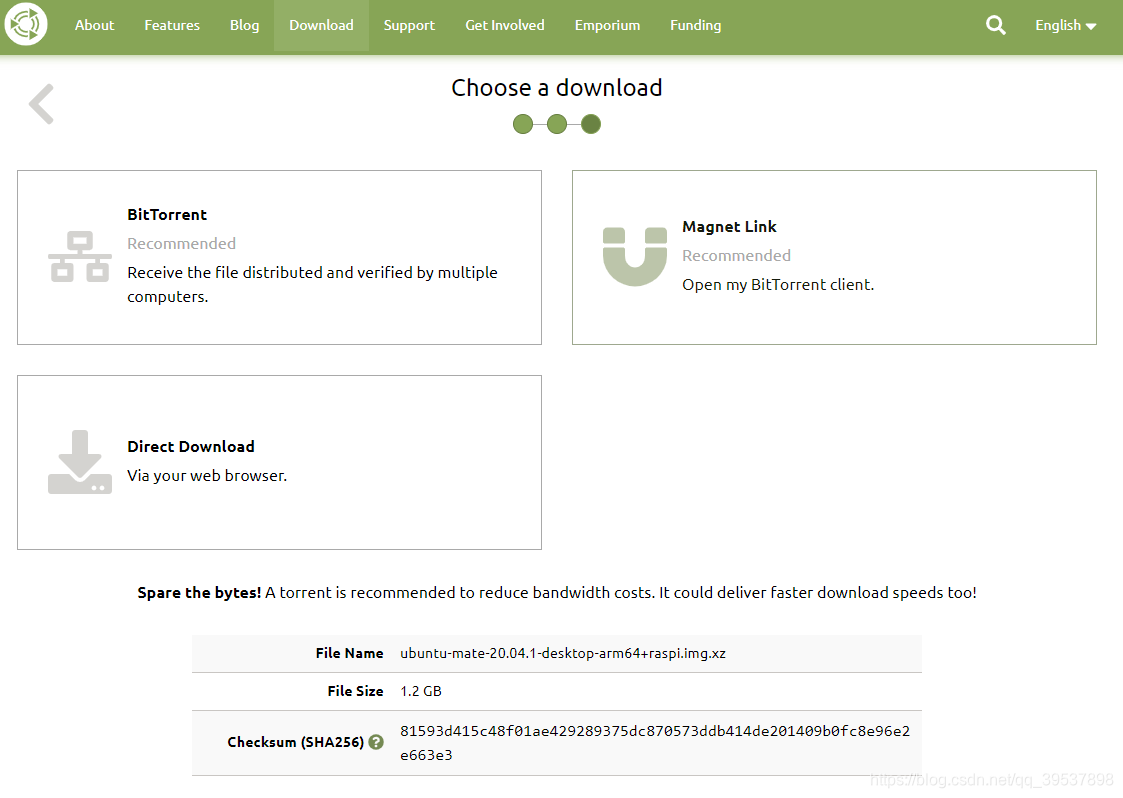

官方镜像下载地址 Ubuntu-mate
2021年1月7日下载的 上传到了百度云->提取码：33nz
在这里插入图片描述

烧录SD卡

balenaEtcher软件下载地址
官方 往下滑可以看见关于系统选择的下载 但是应该会很慢
2021年1月7日下载的 上传到了百度云 提取码：ev19

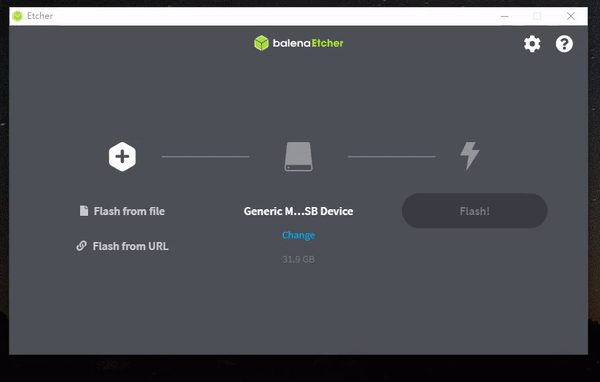

插入自己的电脑，打开balenaEtcher软件，如下GIF:
在这里插入图片描述

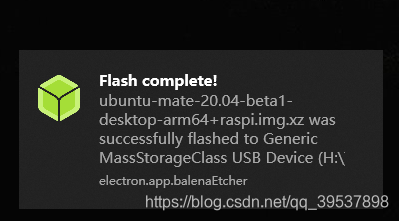

烧录完成：
在这里插入图片描述

将SD插入树莓派

实物GIF

在这里插入图片描述

安装流程

这里的安装流程真的… 不用说因为不像给双系统或者主机安装ubuntu还得设置分区啥的，这个就直接没有那一步，该填啥填啥直接下一步，下一步，等待安装完成即可【我本来还录了个视频 但是发现… 没啥用】
但是这里申明两点：
1.如果发现频繁闪退，关机 -> 换SD卡 -> 烧录树莓派官方系统
2.第一条如果没有成功 恭喜你可能是树莓派硬件出了问题，不要犹豫直接问淘宝寄回返修 【千分之一的几率没错就被我碰到过】

树莓派开机

sudo reboot

如果发现自己没有WIFI连接就是搜索不到WIFI 执行重启操作，重启后你就能看到了WIFI列表了

sudo reboot

换源

这一步无论哪个版本都是一样的 注意看一下focal网址后面的这个，象征着Ubuntu的版本 所以可以只复制网址替换原来的也行

sudo nano /etc/apt/sources.list

将里面的内容替换为下面这些，#后面的是注释的官方的源

#deb http://us.archive.ubuntu.com/ubuntu/ focal main restricted universe multiverse
deb http://mirrors.ustc.edu.cn/ubuntu-ports/ focal main restricted universe multiverse
#deb http://ports.ubuntu.com/ubuntu-ports/ focal-security main restricted universe multiverse
deb http://mirrors.ustc.edu.cn/ubuntu-ports/ focal-security main restricted universe multiverse
#deb http://us.archive.ubuntu.com/ubuntu/ focal-updates main restricted universe multiverse
deb http://mirrors.ustc.edu.cn/ubuntu-ports/ focal-updates main restricted universe multiverse

更新源内容，一定要换源后更新不然sudo apt install的命令还是走的主网站US那边的

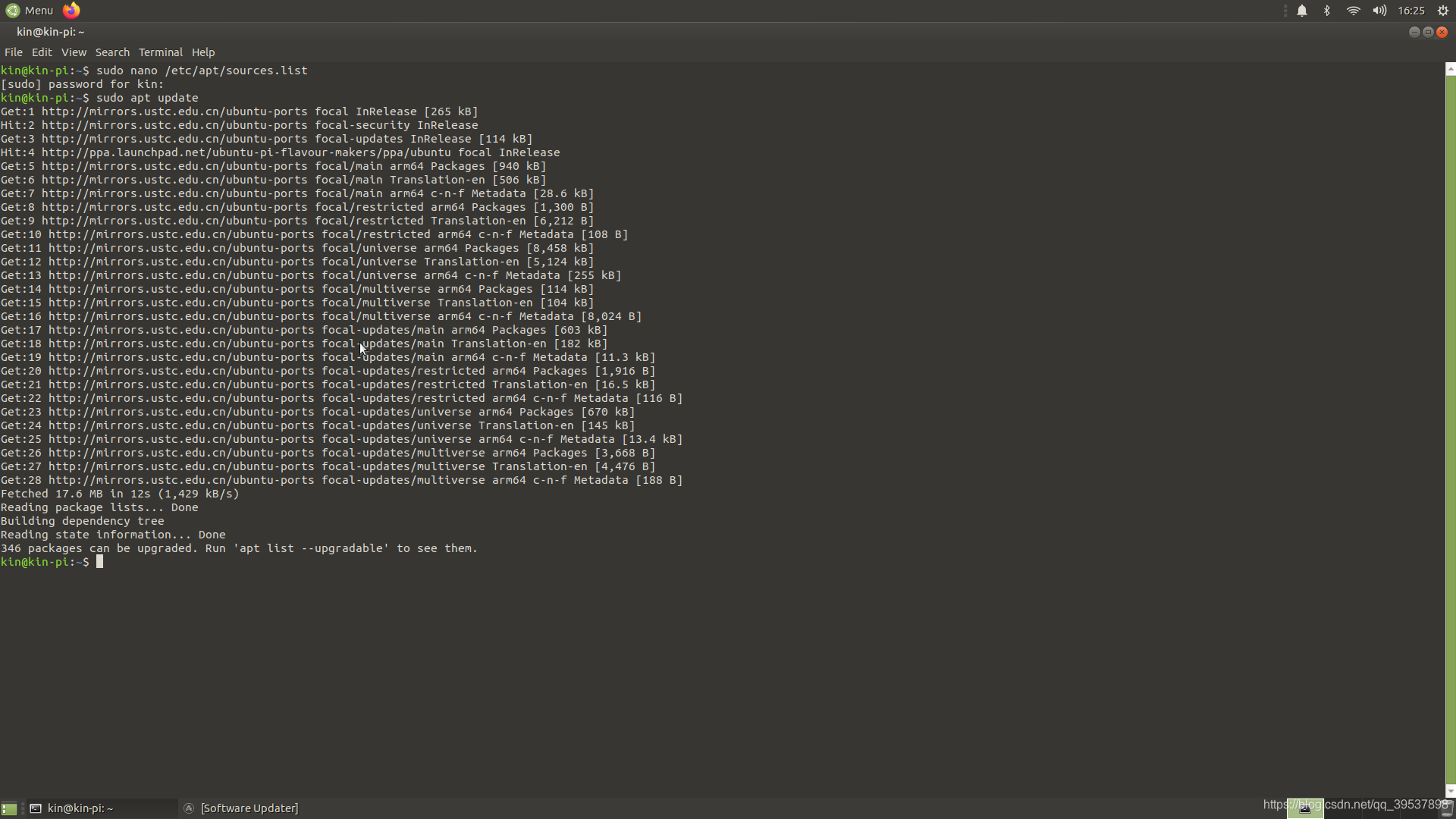

sudo apt update

在这里插入图片描述

下载SSH

首先得下载net-tools

因为远程操作的话你要知道这个树莓派的IP地址，对于树莓派原生系统来说这些都是已经在系统离了的

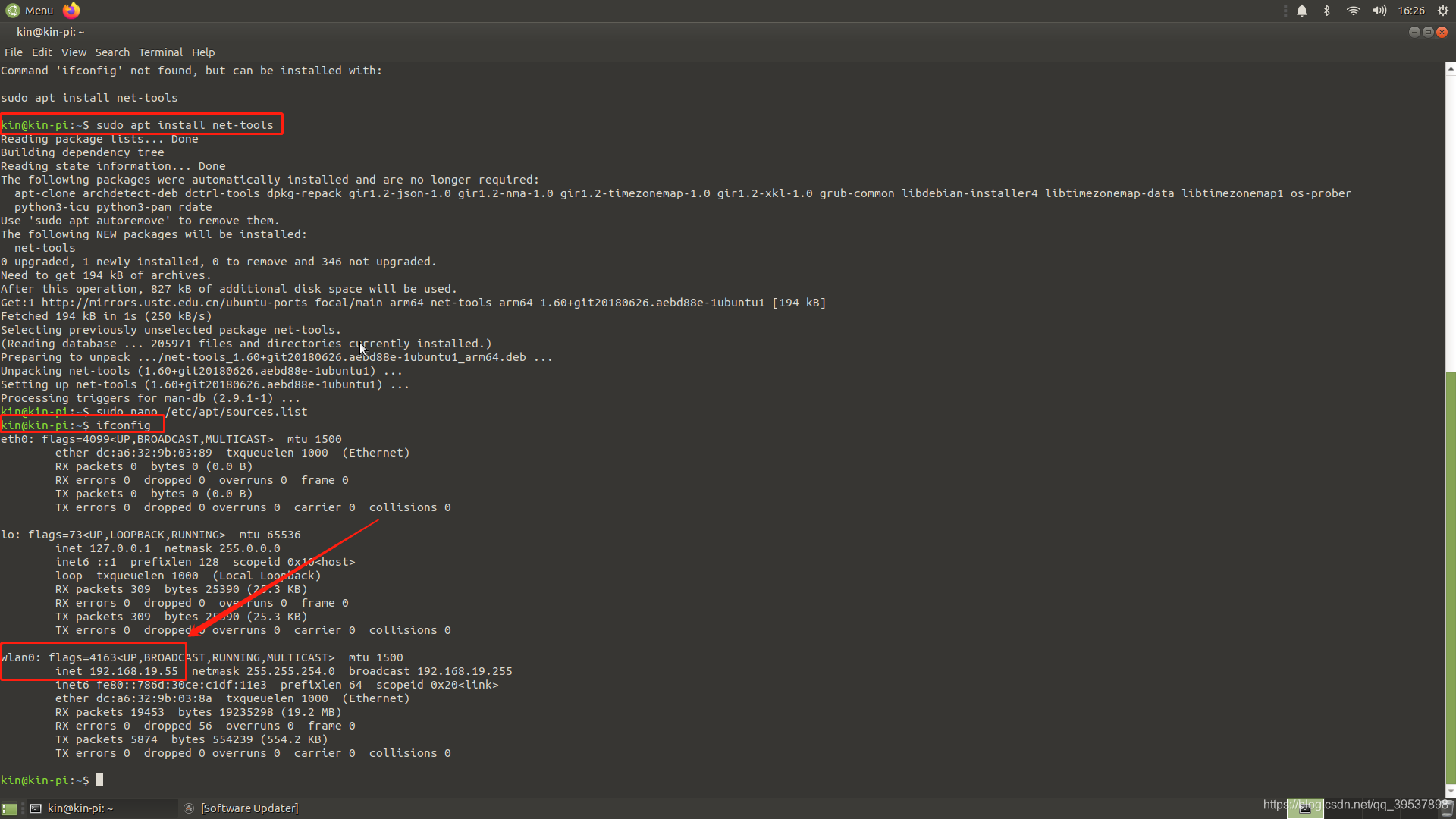

sudo apt install net-tools

在这里插入图片描述
这条指令就可知道现在IP地址

ifconfig

下载openssh

但是树莓派官方的Pi OS同样也已经内嵌了SSH，无需下载

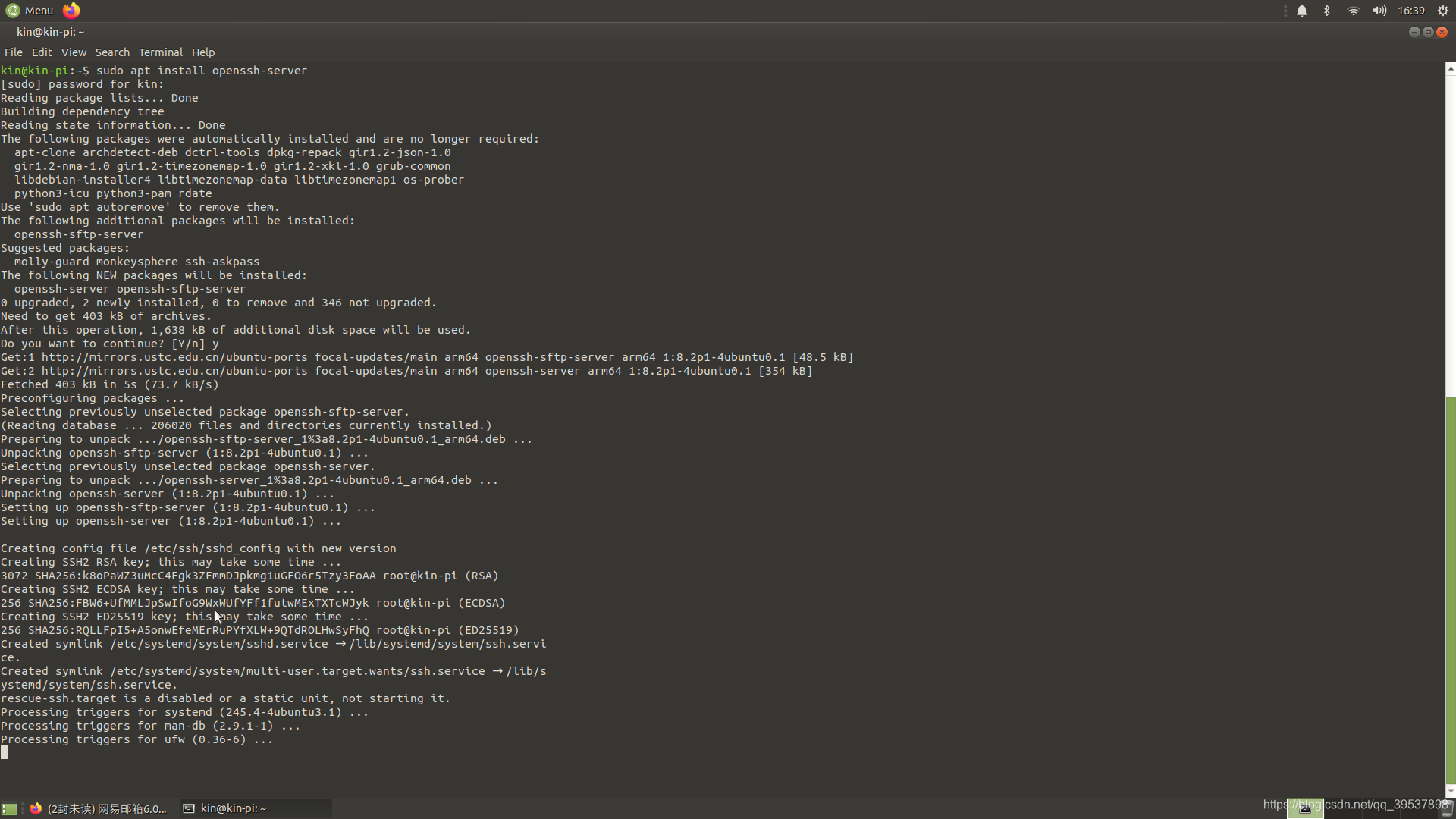

sudo apt install openssh-server

在这里插入图片描述
然后安装这个ubuntu-mate 20.04的树莓派就可以拿你的电脑连接了

电脑远程操作

下载 Xshell

官方下载地址

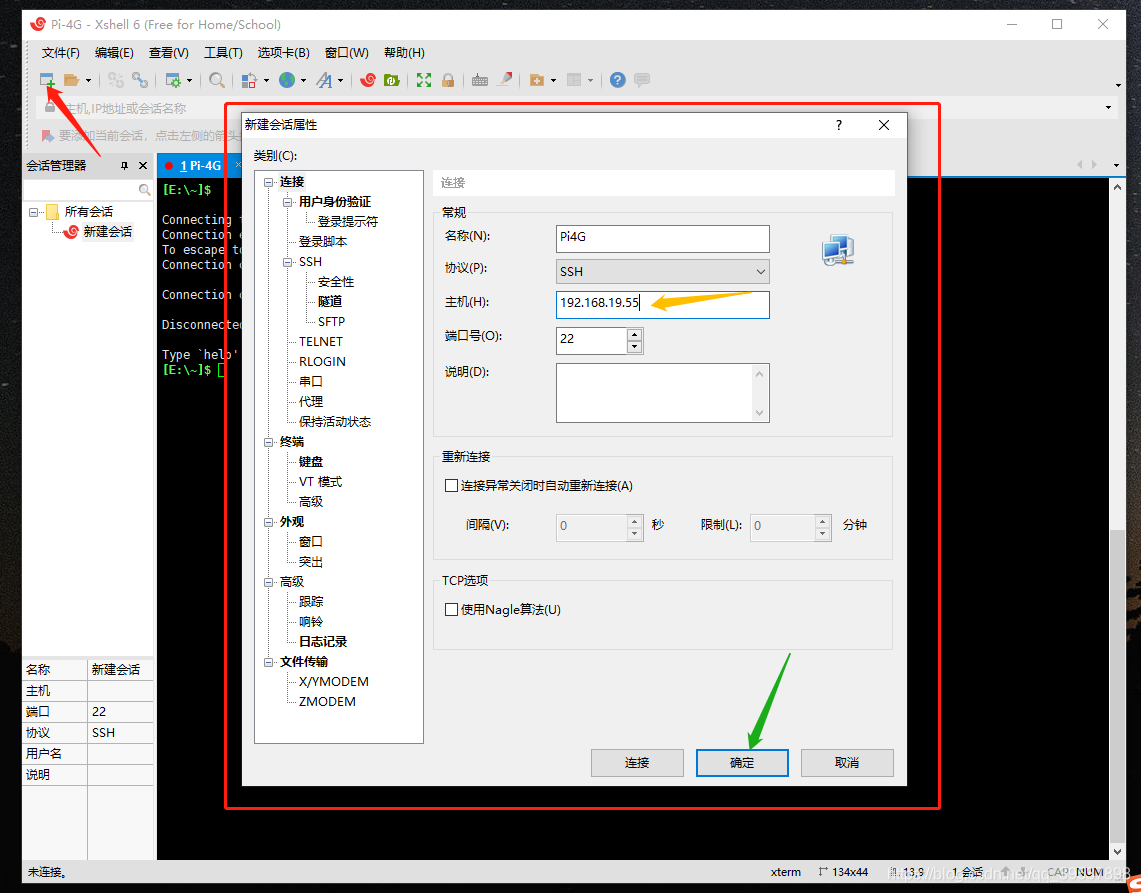

设置远程

在这里插入图片描述
黄色的箭头就是你在树莓派看到的IP地址
然后剩下的就是用户名&密码（是你安装系统的时候设置的）
例如我的用户名就是:kin【然后看看上面截图 聪明的你一定发现了用户名在每一行命令的顶头会显示@前面的】

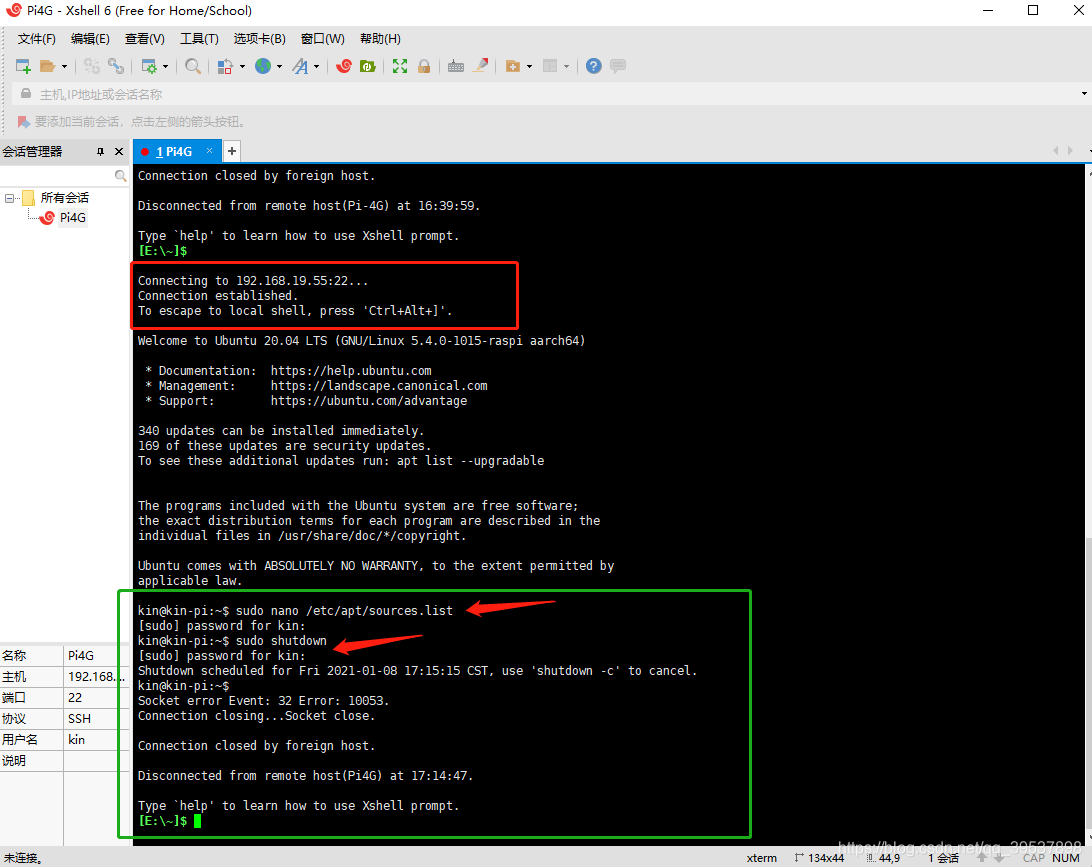

连接成功

在这里插入图片描述
最后的箭头是shutdown关机操作哈 大家别直接对着就打上去了 hhh😂

安装ROS

ROS Wiki Ubuntu安装ROS 官方网址

添加ROS源和密钥

清华源

sudo sh -c '. /etc/lsb-release && echo "deb http://mirrors.tuna.tsinghua.edu.cn/ros/ubuntu/ `lsb_release -cs` main" > /etc/apt/sources.list.d/ros-latest.list'

密钥

sudo apt-key adv --keyserver 'hkp://keyserver.ubuntu.com:80' --recv-key C1CF6E31E6BADE8868B172B4F42ED6FBAB17C654

更新

sudo apt update

安装ROS

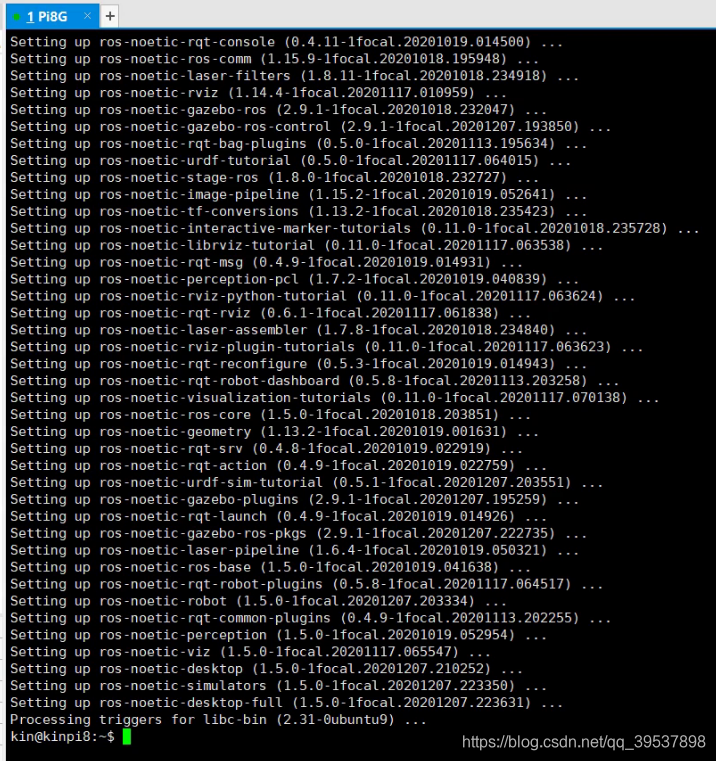

sudo apt install ros-noetic-desktop-full

在这里插入图片描述

环境设置

source /opt/ros/noetic/setup.bash

将环境写入bashrc文件，后续就不需要每次都source了

echo "source /opt/ros/noetic/setup.bash" >> ~/.bashrc
source ~/.bashrc

小乌龟

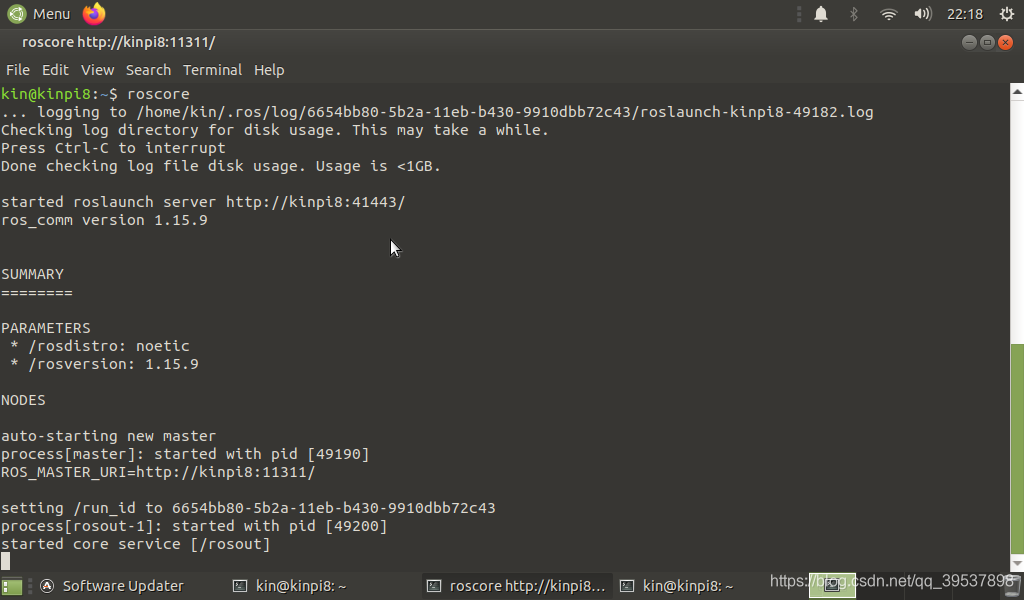

roscore

在这里插入图片描述

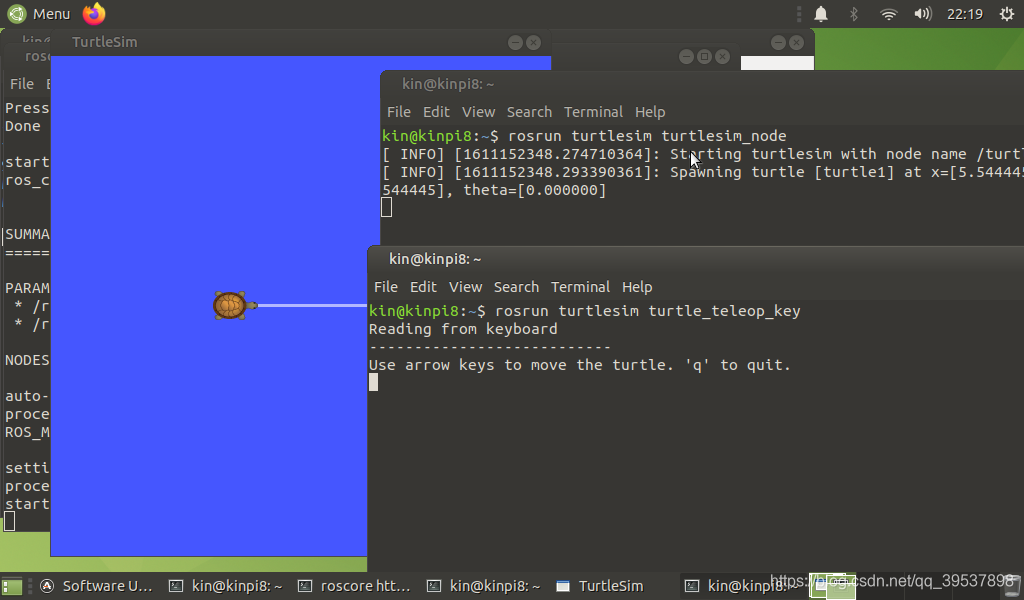

rosrun turtlesim turtlesim_node

rosrun turtlesim turtle_teleop_key

在这里插入图片描述
