顶点着色（Vertex Shading）是计算机图形学中一个重要的概念，它在渲染过程中负责计算物体表面在光照和材质影响下的外观。以下是对顶点着色的详细解释，包括其工作原理、过程以及在渲染中的重要性。

1. 顶点着色的基本概念

顶点着色是渲染管线中的一个阶段，主要负责在每个顶点上计算与光照和材质相关的属性。这些属性包括：

位置：顶点在三维空间中的位置。
法线：用于计算光照的法线向量。
颜色：顶点的基本颜色。
纹理坐标：用于纹理映射的坐标。

2. 着色方程

着色方程是用于计算光照效果的数学公式。它通常考虑以下几个因素：

光源：光源的类型（如点光源、平行光源、聚光灯等）、位置、强度和颜色。
材质属性：物体表面的反射特性，包括漫反射、镜面反射和环境光反射等。
视角：观察者（相机）的位置和方向。

常见的着色模型包括：

Phong 着色模型：考虑漫反射和镜面反射，适用于模拟光滑表面。
Blinn-Phong 着色模型：对Phong模型的改进，计算效率更高。
Lambertian 着色模型：仅考虑漫反射，适用于粗糙表面。

3. 顶点着色的过程

顶点着色的过程通常包括以下步骤：

输入顶点数据：从模型中获取每个顶点的属性，包括位置、法线、颜色和纹理坐标。
变换到适当的空间：
- 将顶点位置和法线从模型空间转换到世界空间或观察空间，以便进行光照计算。
- 这种变换确保了光源、相机和模型之间的相对关系保持不变。
计算光照：
- 使用着色方程计算每个顶点的颜色值。这个计算通常涉及到光源的方向、强度和材质属性。
输出结果：
- 将计算得到的颜色值、法线、纹理坐标等数据输出到光栅化阶段进行插值。

4. 光栅化阶段

在光栅化阶段，顶点着色的结果会被插值到每个像素上。这意味着在每个像素中，颜色和其他属性会根据其在三角形中的位置进行线性插值。这种插值使得最终渲染的图像看起来更加平滑和自然。

5. 空间转换

在实际应用中，顶点着色的计算通常在世界空间中进行，但有时也需要将相关实体（如相机和光源）转换到其他空间（如模型空间或观察空间）。这样做的好处包括：

简化计算：在同一空间中进行计算可以简化光照和材质的关系。
提高准确性：确保光源、相机和模型之间的相对位置关系不变，从而提高光照计算的准确性。

6. 总结

顶点着色是计算机图形学中至关重要的一步，它通过在每个顶点上计算光照和材质属性，为最终图像的渲染奠定了基础。通过合理的着色方程和空间转换，顶点着色能够有效地模拟物体在光照下的外观，增强场景的真实感。

顶点着色是计算机图形学渲染管线中的一个关键阶段，负责在每个顶点上计算与光照和材质相关的属性。以下是对顶点着色中涉及的主要属性的详细说明：

1. 位置（Position）

定义：顶点在三维空间中的坐标，通常以三维向量表示（x, y, z）。
作用：位置决定了物体在场景中的具体位置。它是渲染过程中最基本的属性，所有其他计算（如光照和视角）都依赖于顶点的位置。

2. 法线（Normal）

定义：法线是一个单位向量，垂直于顶点表面的切平面，通常以三维向量表示（nx, ny, nz）。
作用：法线用于计算光照效果。光照模型（如Phong或Blinn-Phong）依赖于法线来确定光线与表面之间的角度关系，从而影响光的反射和折射效果。法线的方向和长度会影响物体的外观，尤其是在光源照射下。

3. 颜色（Color）

定义：顶点的基本颜色，通常以RGB（红、绿、蓝）值表示。
作用：颜色属性用于定义物体的基本外观。顶点颜色可以是材质的固有颜色，也可以是通过纹理映射或光照计算得出的颜色。通过在顶点上定义颜色，可以实现渐变效果和其他视觉效果。

4. 纹理坐标（Texture Coordinates）

定义：用于纹理映射的坐标，通常以二维向量表示（u, v）。
作用：纹理坐标指定了如何将纹理图像应用到物体表面。每个顶点的纹理坐标指示了纹理图像中对应的点，从而在光栅化阶段将纹理正确地映射到物体表面。纹理坐标的插值可以实现细腻的表面细节和复杂的视觉效果。

顶点着色的工作流程

在顶点着色阶段，渲染管线会执行以下步骤：

输入顶点数据：从模型中获取每个顶点的属性，包括位置、法线、颜色和纹理坐标。
变换到适当的空间：
- 将顶点位置和法线从模型空间转换到世界空间或观察空间，以便进行光照计算。
计算光照：
- 使用着色方程计算每个顶点的最终颜色值，考虑光源的方向、强度和材质属性。
输出结果：
- 将计算得到的颜色值、法线、纹理坐标等数据输出到光栅化阶段进行插值。

总结

顶点着色是渲染过程中至关重要的一步，通过在每个顶点上计算与光照和材质相关的属性，为最终图像的渲染奠定了基础。通过合理的属性设置和计算，顶点着色能够有效地模拟物体在光照下的外观，增强场景的真实感。

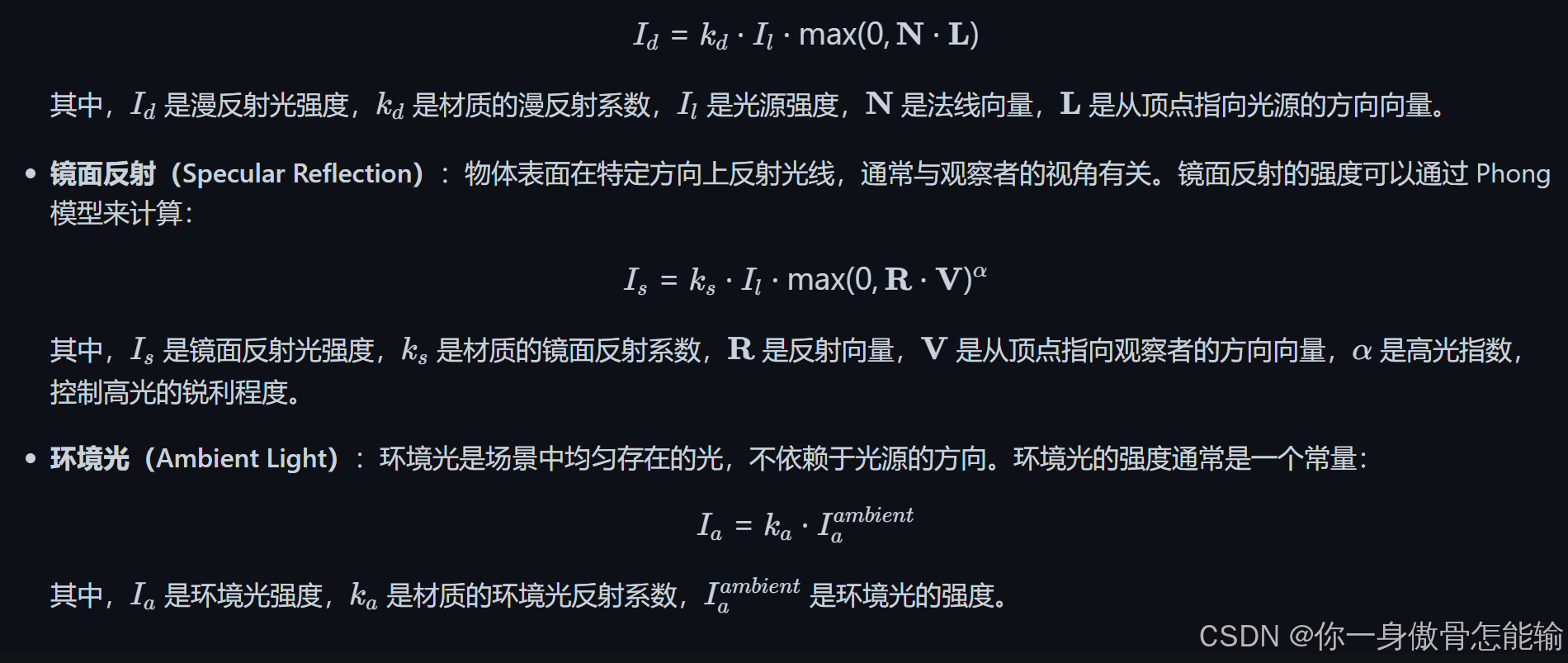

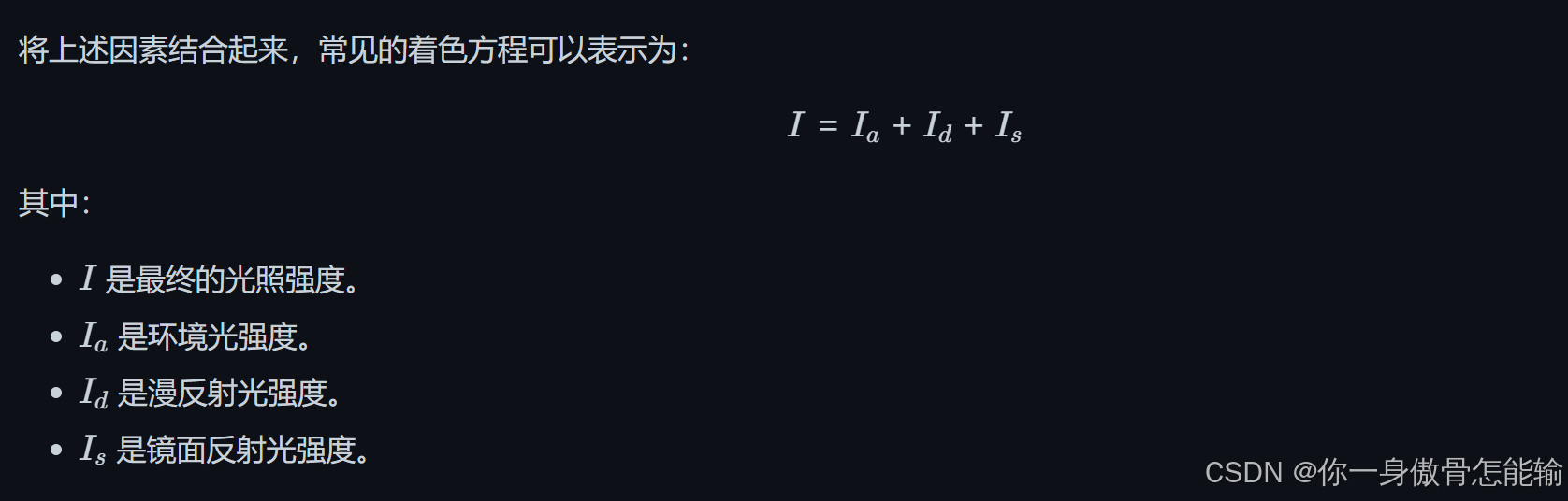

着色方程

着色方程是计算机图形学中用于模拟光照效果的数学公式。它通过考虑光源、材质属性和视角等因素，来确定物体表面在特定光照条件下的颜色和亮度。以下是对着色方程中各个因素的详细说明，以及常见的着色模型。

1. 光源（Light Source）

光源是影响物体表面光照的主要因素。不同类型的光源会产生不同的光照效果。主要考虑的因素包括：

光源类型：
- 点光源（Point Light）：从一个点向所有方向发出光线，光照强度随距离衰减。
- 平行光源（Directional Light）：光线平行发射，通常用于模拟太阳光，光照强度不随距离变化。
- 聚光灯（Spotlight）：从一个点发出光线，并在特定方向上形成锥形光束，具有衰减和方向性。
位置：光源在三维空间中的位置，影响光线到达物体的角度和距离。
强度和颜色：光源的强度决定了光照的亮度，颜色则影响物体的最终颜色。
