说说利用SDF（Signed Distance Function）进行阴影计算的数学原理

阴影计算

阴影计算是计算机图形学中实现真实感渲染的重要部分。利用SDF（Signed Distance Function）进行阴影计算，可以高效地判断光源是否被其他物体遮挡，从而生成自然的阴影效果。以下是阴影计算的详细步骤和表现方式。

1. 光线追踪

阴影计算的核心在于光线追踪，具体步骤如下：

• 光线发射：

  1. 从表面点出发，发射一条光线指向光源。这条光线的方向是从表面点指向光源的向量。

• 查询SDF：
  2. 使用SDF查询光线与场景中物体的交点。通过SDF，可以快速找到光线与物体的最近交点。

• 遮挡判断：
  3. 计算交点到表面点的距离。如果这个距离小于光源到表面点的距离，则说明光源被遮挡，表面点处于阴影中。反之，如果没有交点或交点距离大于光源到表面点的距离，则表面点是被照亮的。

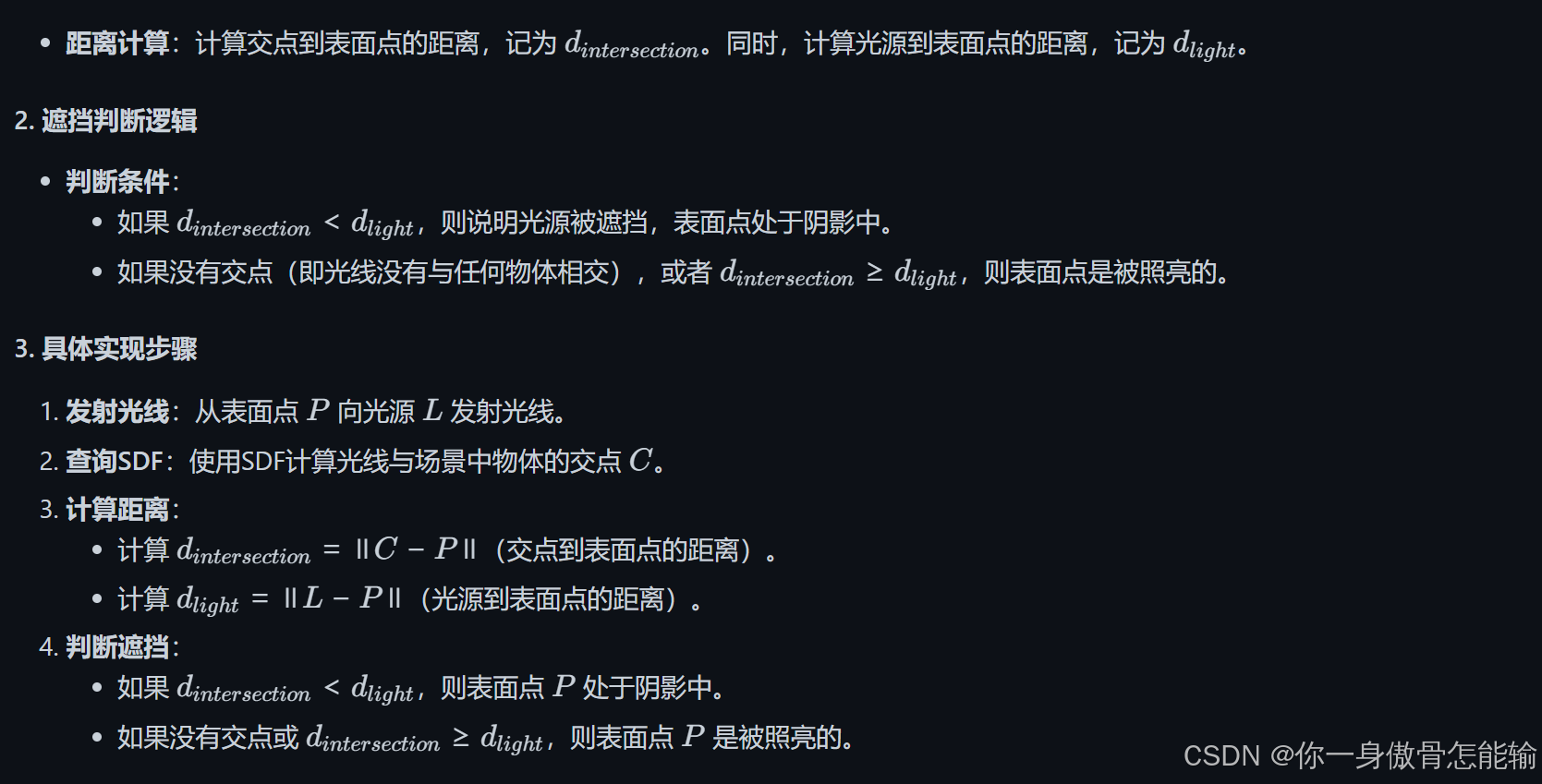

在阴影计算中，遮挡判断是关键步骤之一。通过判断光源是否被其他物体遮挡，可以确定表面点的光照状态。以下是遮挡判断的详细说明：

1. 计算交点到表面点的距离

• 交点计算：在光线追踪过程中，从表面点发射光线并查询SDF，找到光线与场景中物体的交点。这个交点是光线与物体表面相交的最近点。

4. 影响因素

• 光源类型：不同类型的光源（点光源、平行光源等）会影响阴影的表现。
• 场景复杂性：在复杂场景中，可能存在多个物体遮挡光源，因此需要对每个表面点进行多次光线追踪以判断最终的光照状态。

2. 阴影的表现

通过上述方法，可以生成自然的阴影效果，具体表现如下：

• 柔和的阴影：利用光线追踪技术，可以生成柔和的阴影效果，而不是硬边阴影。这种效果可以通过对光源的大小和形状进行调整来实现。例如，点光源会产生较为柔和的阴影，而平行光源则可能产生较为清晰的阴影边缘。

• 阴影强度和模糊程度：

  • 光源类型：不同类型的光源会影响阴影的表现。点光源通常会产生较为模糊的阴影，而平行光源则会产生较为锐利的阴影。
  • 光源距离：光源距离表面点的远近也会影响阴影的强度和模糊程度。距离较近的光源会产生更强的阴影，而距离较远的光源则可能导致阴影变得更加模糊。

• 环境因素：可以通过环境光、反射光等因素进一步调整阴影的表现，使得阴影更加自然和真实。

总结

利用SDF进行阴影计算，可以高效地判断光源的遮挡情况，从而生成自然的阴影效果。通过光线追踪技术，可以实现柔和的阴影，增强场景的深度感和真实感。阴影的强度和模糊程度可以根据光源的类型和距离进行调整，为渲染提供了更大的灵活性和表现力。
