【S32DS RTD实战】-1.5-S32DS使用Post-Build调用第三方插件-自动对生成的s19,Hex,Bin文件二次编辑

<--返回「Autosar_MCAL高阶配置」专栏主页-->

案例背景：

在《【S32DS RTD实战】-1.3-S32K3工程生成S19，BIN，Hex文件，以及Post-build steps的妙用_s32ds如何生成s19或hex文件-优快云博客https://blog.youkuaiyun.com/qfmzhu/article/details/134938014》博文中，我们介绍了如何在S32DS中自动生成S19，Hex和Bin文件。在实际的项目当中，往往需要对这些生成的S19，Hex和Bin文件进行二次编辑：地址对齐，填充，合并，增加字段，删减字段…，这些操作在S32DS中如何设置呢？该篇博文将告诉你。

目录

1 启用 S32DS的Post-Build

2 在S32DS中，自动完成S19，Hex，Bin二次编辑

2.1 S32DS工程目录变化

2.2 内容摘录：Demo_Script.bat批处理文件

2.3 测试：S32DS的Post-Build中加载的批处理文件

2.3.1 成功效果：自动完成S19，Hex，Bin二次编辑

2.3.2 Error效果：Elf文件不存在，或者Elf文件名称不一致，提示Error

2.3.3 Error效果：S19文件没有生成

3 推荐专栏：如何自动编辑S19，Hex，Bin文件

结尾

---

1 启用 S32DS的Post-Build

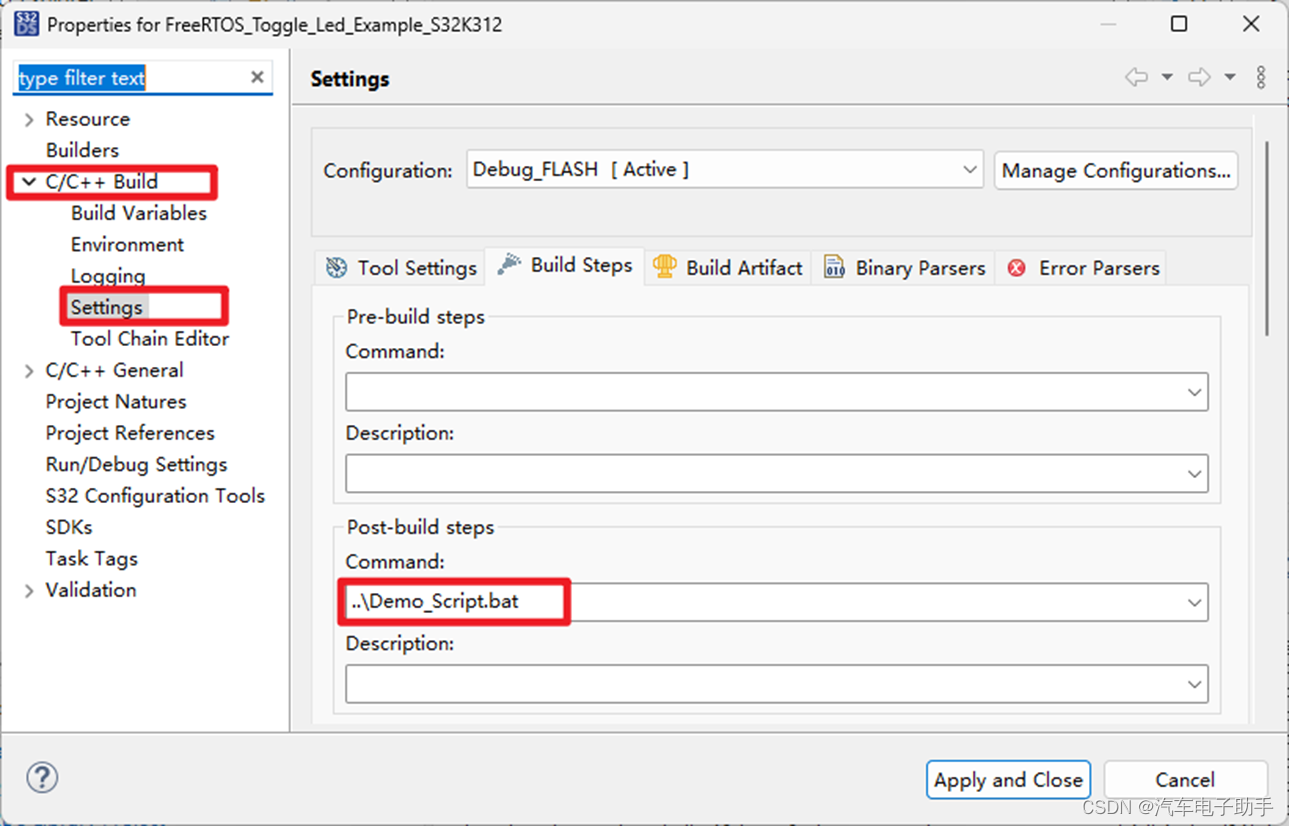

选中Project工程，鼠标右键，在其上下文中，选择“Properties”，在弹出的Properties for S32K312_LED_Example对话框中，依次选择C/C++ Build -- > Settings -- > Build Steps -- > Post-build steps，在Command中输入“..\Demo_Script.bat”信息后，单击Apply and Close。

注意：S32DS在编译完工程生成elf文件后，调用该Demo_Script.bat批处理文件。

2 在S32DS中，自动完成S19，Hex，Bin二次编辑

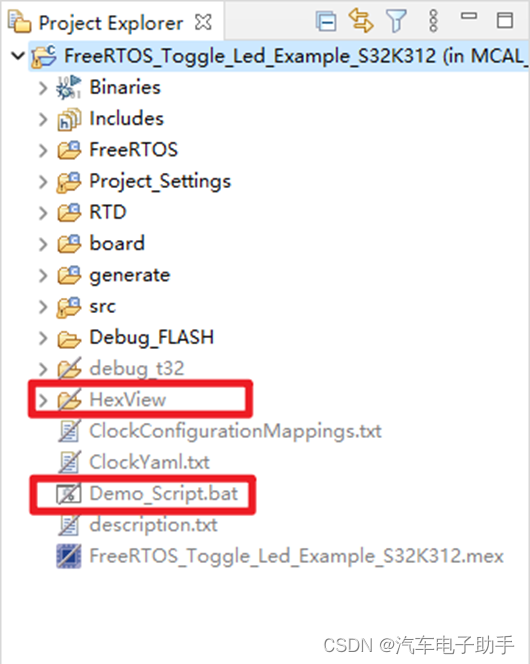

2.1 S32DS工程目录变化

在S32DS工程目录下，放置两个文件：

• Vecotr HexView工具；
• Demo_Script.bat批处理文件。

2.2 内容摘录：Demo_Script.bat批处理文件

使用该批处理文件需要注意以下几点：

• ELF_NAME：表示Debug_FLASH文件或者Bin文件夹等编译文件存放路径下，生成elf文件名称。在第一次使用该批处理文件时，需要手动编辑该信息，与该路径下elf文件名称保持一致。
• HEXVIEW_PATH：表示Vecotr HexView工具的存放路径，这里可以是相对地址，也可以是绝对地址；
• S32DS_INSTALLATION_PATH：表示S32DS IDE的GCC的安装路径。

@echo off

Rem The name of the Elf file in the Debug_FLASH folder or Bin folder.
Rem Note that you need to manually change the name of this tag here, otherwise the file cannot be generated.
set ELF_NAME=FreeRTOS_Toggle_Led_Example_S32K312

Rem Path to the executable exe of the Vector HexView tool on your PC
set "HEXVIEW_PATH=..\HexView\hexview.exe"

Rem Installation path for S32DS IDE
set S32DS_INSTALLATION_PATH="C:\NXP\S32DS.3.5\S32DS\build_tools\gcc_v10.2\gcc-10.2-arm32-eabi\bin\arm-none-eabi-objcopy.exe"

if not exist "%ELF_NAME%.elf" (
       echo Error: The Elf file was not generated, or, the ELF_NAME defined in the batch file was different!!!
       goto End
)

echo post_build_Step_1: Generate s19/Hex/Bin file.
%S32DS_INSTALLATION_PATH% -O srec %ELF_NAME%.elf %ELF_NAME%.s19
::%S32DS_INSTALLATION_PATH% -O ihex %ELF_NAME%.elf %ELF_NAME%.hex
::%S32DS_INSTALLATION_PATH% -O binary %ELF_NAME%.elf %ELF_NAME%.bin

echo post_build_Step_2: Editing S19 files.
if exist "%ELF_NAME%.s19" ( %HEXVIEW_PATH% %ELF_NAME%.s19 /S /XS:32 -o %ELF_NAME%_Edite.s19
) else ( echo Error: S19 file not generated!!! )

:End
exit /b

2.3 测试：S32DS的Post-Build中加载的批处理文件

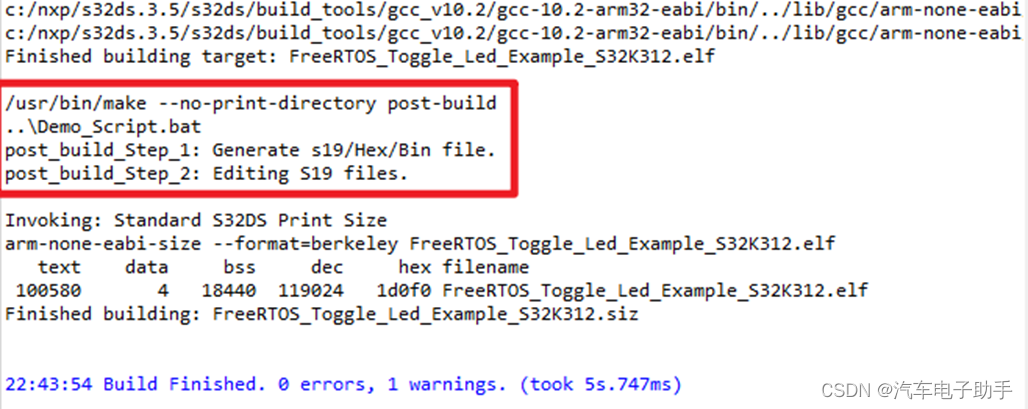

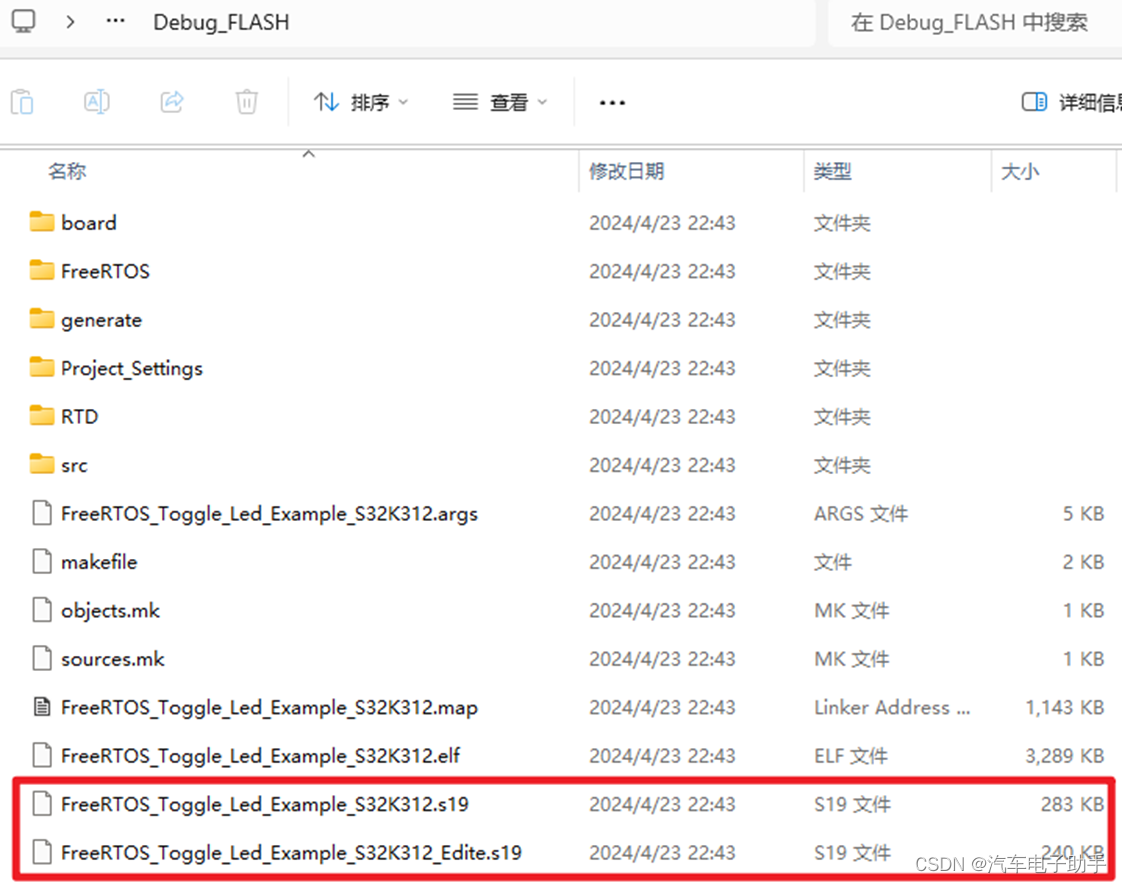

2.3.1 成功效果：自动完成S19，Hex，Bin二次编辑

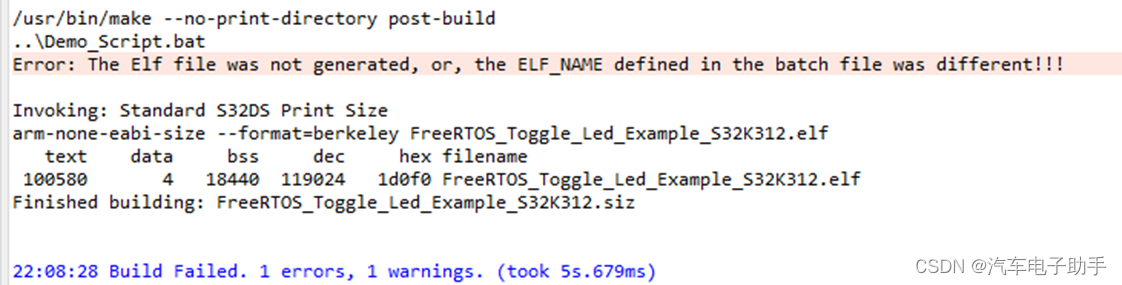

2.3.2 Error效果：Elf文件不存在，或者Elf文件名称不一致，提示Error

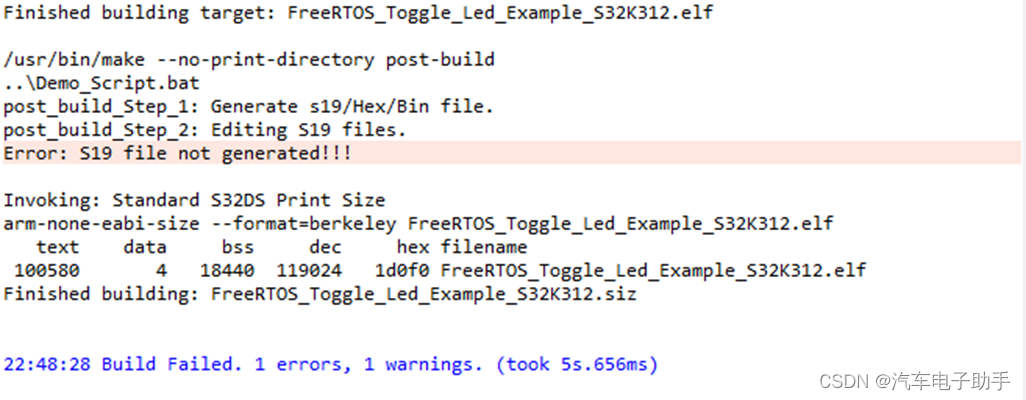

2.3.3 Error效果：S19文件没有生成

3 推荐专栏：如何自动编辑S19，Hex，Bin文件

更多S19，Hex，Bin文件编辑之法，参考该专栏：

嵌入式开发刷写/烧录文件_汽车电子助手的博客-优快云博客https://blog.youkuaiyun.com/qfmzhu/category_12260357.html
