【嵌入式烧录/刷写文件】-3.2-S19/Hex文件转换为Bin文件

案例背景(共6页精讲)：

该篇将告诉您：如何使用Vector HexView工具，对一个Intel Hex或Motorola S-record(S19/SREC/mot/SX)文件转换为bin文件。

目录

1 Intel Hex，Motorola S-record(S19/SREC/mot/SX)，Bin文件之间的差异/区别

2 使用Vector HexView工具实现：Intel Hex或Motorola S-record(S19/SREC/mot/SX)文件转换为Bin文件

2.1 Motorola S-record(S19/SREC/mot/SX)文件转换为Bin文件

2.1.1 “自动”完成：S19文件到bin文件的转换

2.1.2 “手动”完成：S19文件到bin文件的转换

2.2 Intel Hex文件转换为Bin文件

2.2.1 “自动”完成：Hex文件到bin文件的转换

2.2.2 “手动”完成：Hex文件到bin文件的转换

2.3 Command line命令行说明

结尾

---

优质博文推荐阅读（单击下方链接，即可跳转）：

点击返回「《Autosar从入门到精通-实战篇》总目录」

点击返回「《Autosar_BSW高阶配置》总目录」

点击返回《嵌入式硬件/软件开发刷写/烧录文件》专栏

1 Intel Hex，Motorola S-record(S19/SREC/mot/SX)，Bin文件之间的差异/区别

详见博文“

【嵌入式烧录/刷写文件】-4.1-Intel Hex，Motorola S-record，Bin文件之间的差异/区别https://blog.youkuaiyun.com/qfmzhu/article/details/129883916”。

2 使用Vector HexView工具实现：Intel Hex或Motorola S-record(S19/SREC/mot/SX)文件转换为Bin文件

2.1 Motorola S-record(S19/SREC/mot/SX)文件转换为Bin文件

2.1.1 “自动”完成：S19文件到bin文件的转换

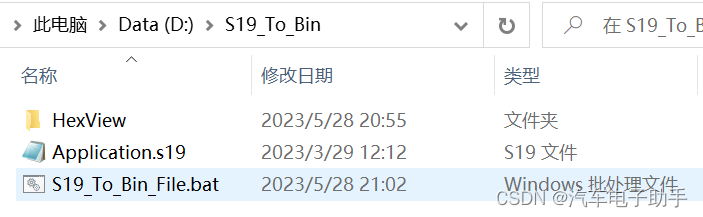

基于批处理Bat（如下图中的S19_To_Bin_File.bat）调用HexView工具提供的Command line，通过该脚本实现将S19文件（Application.s19）转换bin文件。将该脚本集成开发环境IDE（CodeWarrior，S32K DS，Davinci，EB Tresos，ETAS…）中，即可自动实现。见图2-1。

图2-1

Application.s19摘录：

S0110000486578766965772056312E30352EA6
S123910058595A5B5C5D5E5F606162636465666768696A6B6C6D6E6F70717273747576775B
S123912078797A7B7C7D7E7F808182838485868788898A8B8C8D8E8F90919293949596973B
S123914098999A9B9C9D9E9FA0A1A2A3A4A5A6A7A8A9AAABACADAEAFB0B1B2B3B4B5B6B71B
S1239160B8B9BABBBCBDBEBFC0C1C2C3C4C5C6C7C8C9CACBCCCDCECFD0D1D2D3D4D5D6D7FB
S1239180D8D9DADBDCDDDEDFE0E1E2E3E4E5E6E7E8E9EAEBECEDEEEFF0F1F2F3F4F5F6F7DB
S12391A0F8F9FAFBFCFDFEFF000102030405060708090A0B0C0D0E0F1011121314151617BB
S12391C018191A1B1C1D1E1F202122232425262728292A2B2C2D2E2F30313233343536379B
S10B91E038393A3B3C3D3E3FA7
S9030000FC



S19_To_Bin_File.bat摘录：

@echo off

Rem Path to the executable exe of the Vector HexView tool on your PC
set "HexViewPath=D:\S19_To_Bin\HexView\hexview.exe"

Rem The input file Input_S19_File
set "Input_S19_File=D:\S19_To_Bin\Application.s19"

Rem The output file Output_bin_File
set "Output_bin_File=D:\S19_To_Bin\Application.bin"

Rem Call the command line provided by the HexView tool to convert the S19 file to a bin file
%HexViewPath% /S %Input_S19_File% /XN -o %Output_bin_File%

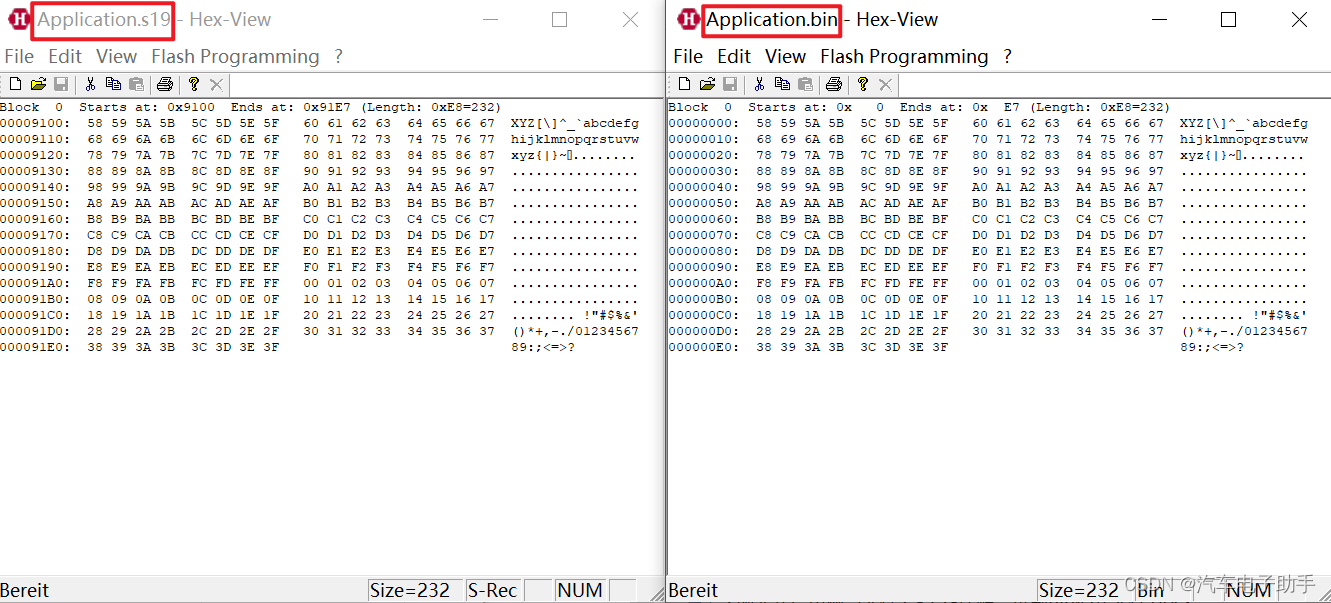

运行该批处理S19_To_Bin_File.bat，即可得到转换后的Application.bin文件。

2.1.2 “手动”完成：S19文件到bin文件的转换

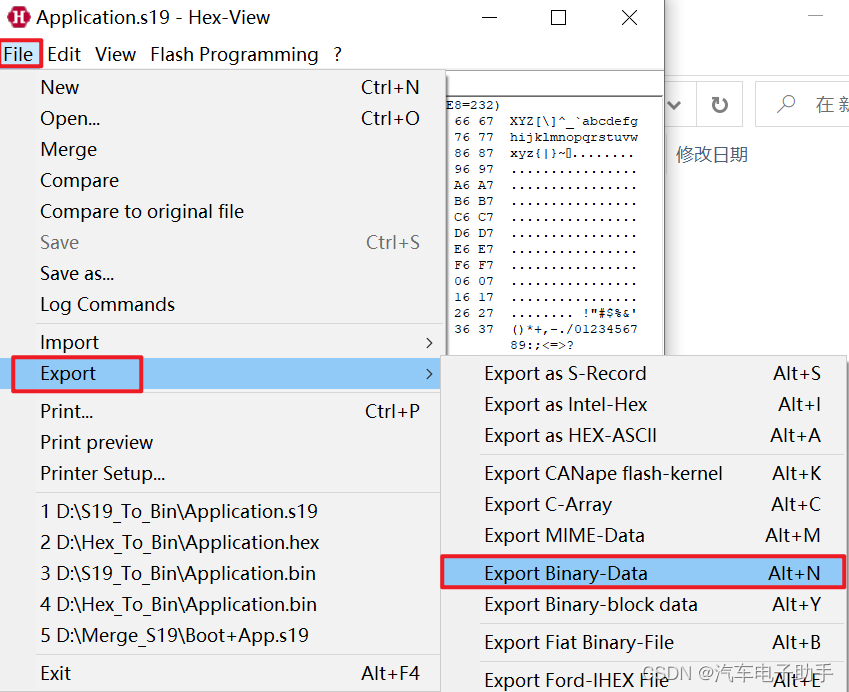

打开Vector Hexview工具打开S19文件，在菜单栏中依次选择File-- > Export -- > Export Binary-Data；

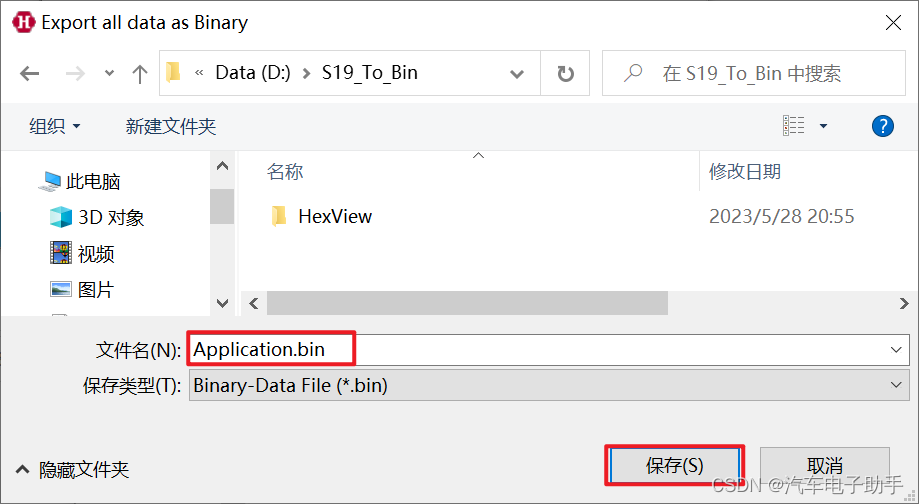

在弹出的Export all data as Binary对话框中，选择合适的路径，命名并保存Bin文件，并单击OK，完成转换。

2.2 Intel Hex文件转换为Bin文件

2.2.1 “自动”完成：Hex文件到bin文件的转换

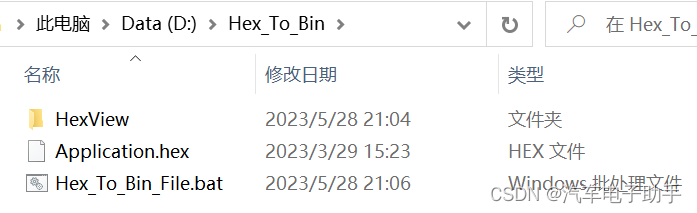

基于批处理Bat（如下图中的Hex_To_Bin_File.bat）调用HexView工具提供的Command line，通过该脚本实现将Hex文件（Application.s19）转换bin文件。将该脚本集成开发环境IDE（CodeWarrior，S32K DS，Davinci，EB Tresos，ETAS…）中，即可自动实现。见图2-2。

图2-2

Application.hex摘录：

:2091000058595A5B5C5D5E5F606162636465666768696A6B6C6D6E6F70717273747576775F
:2091200078797A7B7C7D7E7F808182838485868788898A8B8C8D8E8F90919293949596973F
:2091400098999A9B9C9D9E9FA0A1A2A3A4A5A6A7A8A9AAABACADAEAFB0B1B2B3B4B5B6B71F
:20916000B8B9BABBBCBDBEBFC0C1C2C3C4C5C6C7C8C9CACBCCCDCECFD0D1D2D3D4D5D6D7FF
:20918000D8D9DADBDCDDDEDFE0E1E2E3E4E5E6E7E8E9EAEBECEDEEEFF0F1F2F3F4F5F6F7DF
:2091A000F8F9FAFBFCFDFEFF000102030405060708090A0B0C0D0E0F1011121314151617BF
:2091C00018191A1B1C1D1E1F202122232425262728292A2B2C2D2E2F30313233343536379F
:0891E00038393A3B3C3D3E3FAB
:00000001FF



Hex_To_Bin_File.bat摘录：

@echo off

Rem Path to the executable exe of the Vector HexView tool on your PC
set "HexViewPath=D:\Hex_To_Bin\HexView\hexview.exe"

Rem The input file Input_Hex_File
set "Input_Hex_File=D:\Hex_To_Bin\Application.hex"

Rem The output file Output_bin_File
set "Output_bin_File=D:\Hex_To_Bin\Application.bin"

Rem Call the command line provided by the HexView tool to convert the hex file to a bin file
%HexViewPath% /S %Input_Hex_File% /XN -o %Output_bin_File%



运行该批处理Hex_To_Bin_File.bat，即可得到转换后的Application.bin文件。

2.2.2 “手动”完成：Hex文件到bin文件的转换

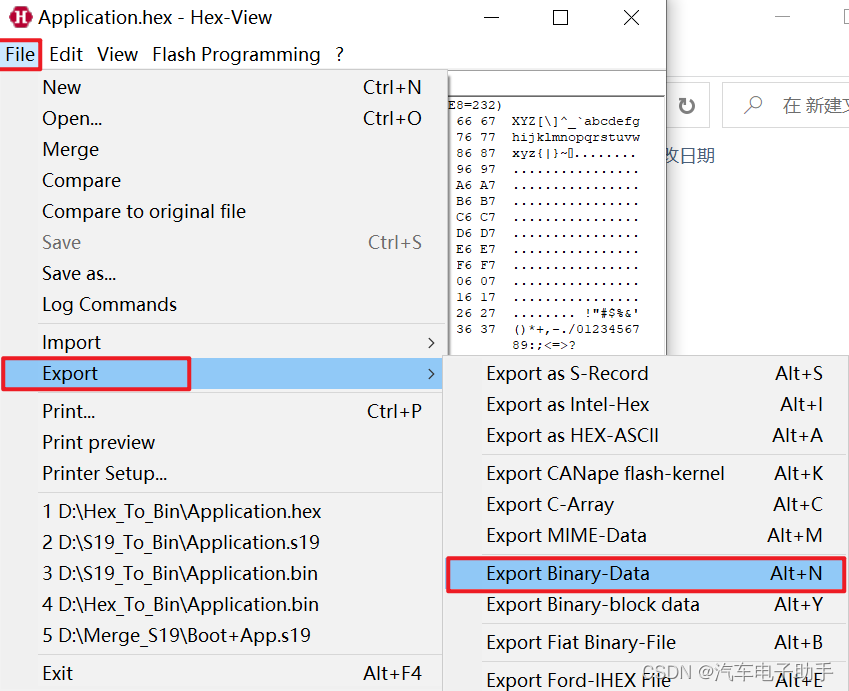

打开Vector Hexview工具打开Hex文件，在菜单栏中依次选择File-- > Export -- > Export Binary-Data；

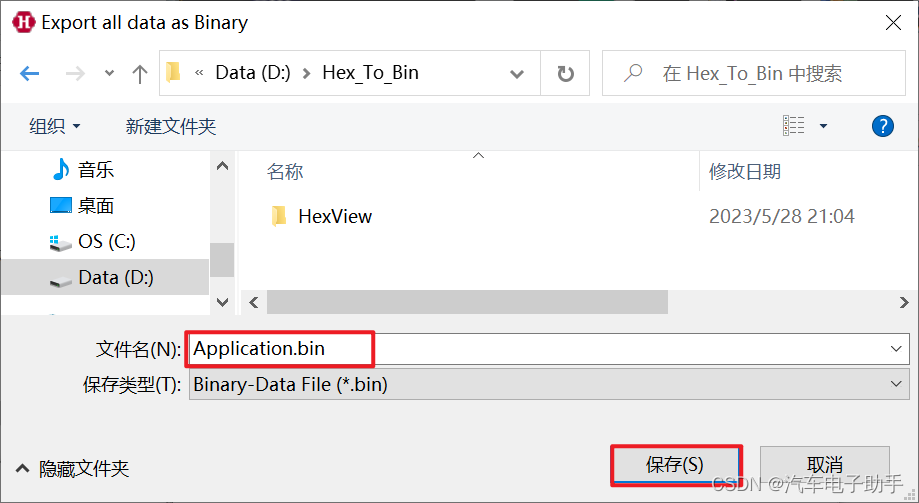

在弹出的Export all data as Binary对话框中，选择合适的路径，命名并保存Bin文件，并单击OK，完成转换。

2.3 Command line命令行说明

/XN 将数据导出为二进制bin文件格式
