【ISO14229_UDS诊断】-11.6-$19服务sub-function = 0x05 reportDTCStoredDataByRecordNumber

总目录：（单击下方链接皆可跳转至专栏总目录）

《UDS/OBD诊断&诊断描述文件CDD》总目录https://blog.youkuaiyun.com/qfmzhu/article/details/120425660

目录

1 #19服务Sub-Function = 0x05描述

1.1 检索客户端定义的记录编号的DTCStoredData记录数据（sub-function= 0x05 reportDTCStoredDataByRecordNumber）

2 #19服务请求消息

2.1 #19服务请求消息定义

2.2 #19服务请求消息数据参数定义

3 #19服务肯定响应消息

3.1 #19服务肯定响应消息定义

3.2 #19服务肯定响应消息数据参数定义

4 #19服务支持的否定响应代码（NRC_）

5 #19服务消息流示例 – ReadDTCInformation

5.1 一般假设

5.1.1 示例 #6 - ReadDTCInformation,sub-function = reportDTCStoredDataByRecordNumber

6 结尾

---

ReadDTCInformation（0x19） service读取DTC信息服务

服务	SID	描述
ReadDTCInformation 读取DTC信息	0x19	允许客户端从服务器请求诊断信息（包括 DTC、捕获的数据等）

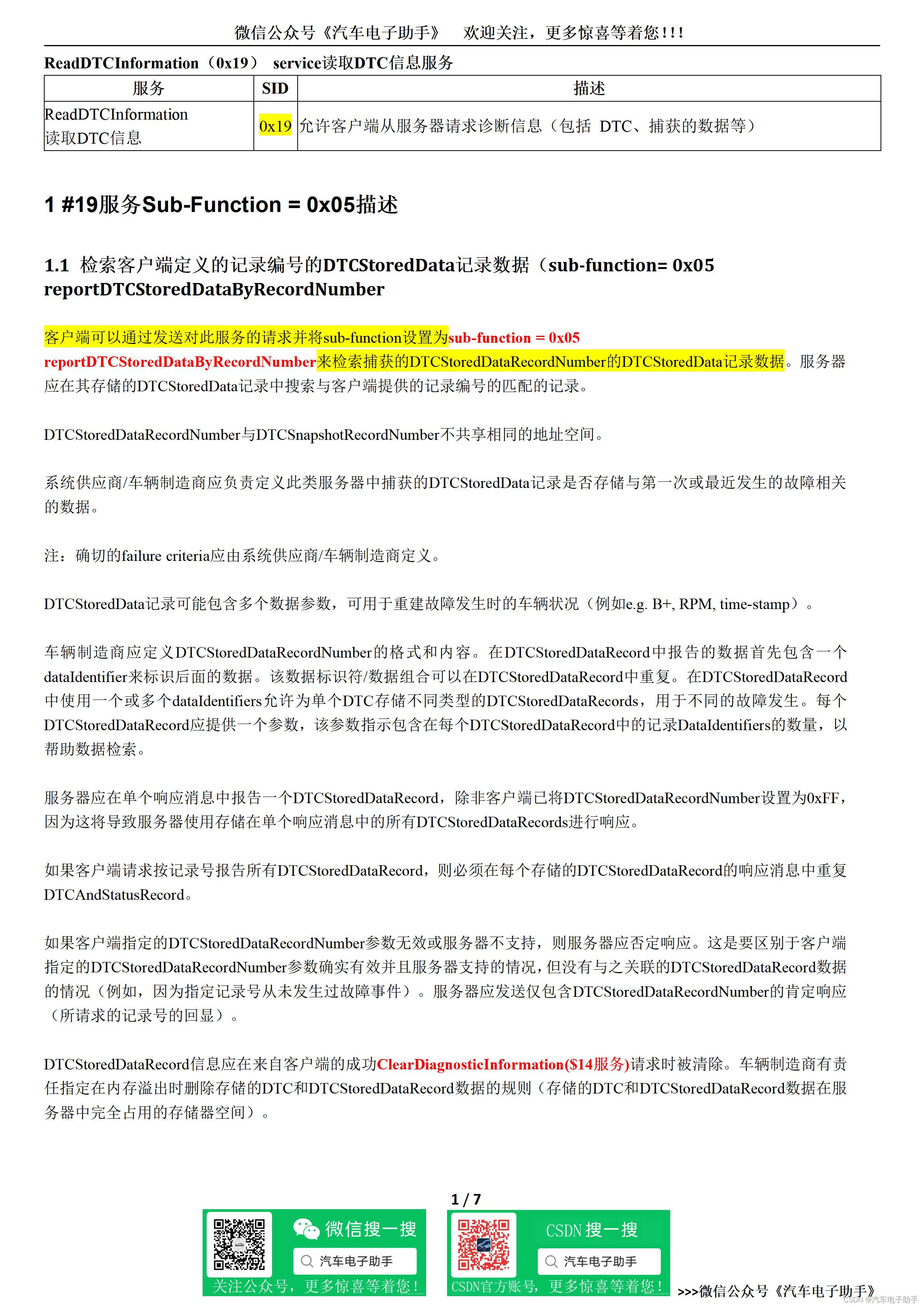

1 #19服务Sub-Function = 0x05描述

1.1 检索客户端定义的记录编号的DTCStoredData记录数据（sub-function= 0x05 reportDTCStoredDataByRecordNumber）

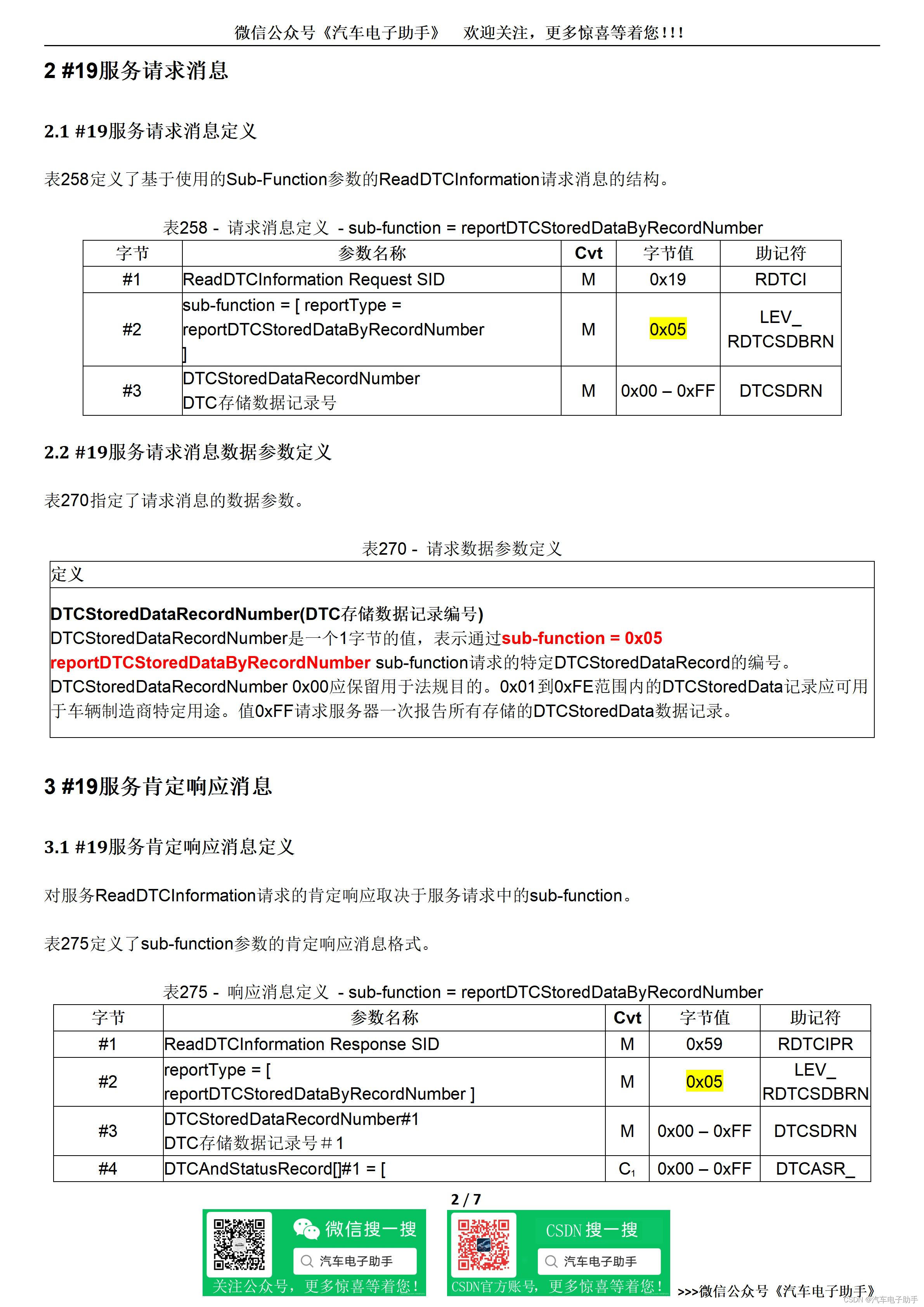

2 #19服务请求消息

2.1 #19服务请求消息定义

2.2 #19服务请求消息数据参数定义

3 #19服务肯定响应消息

3.1 #19服务肯定响应消息定义



3.2 #19服务肯定响应消息数据参数定义

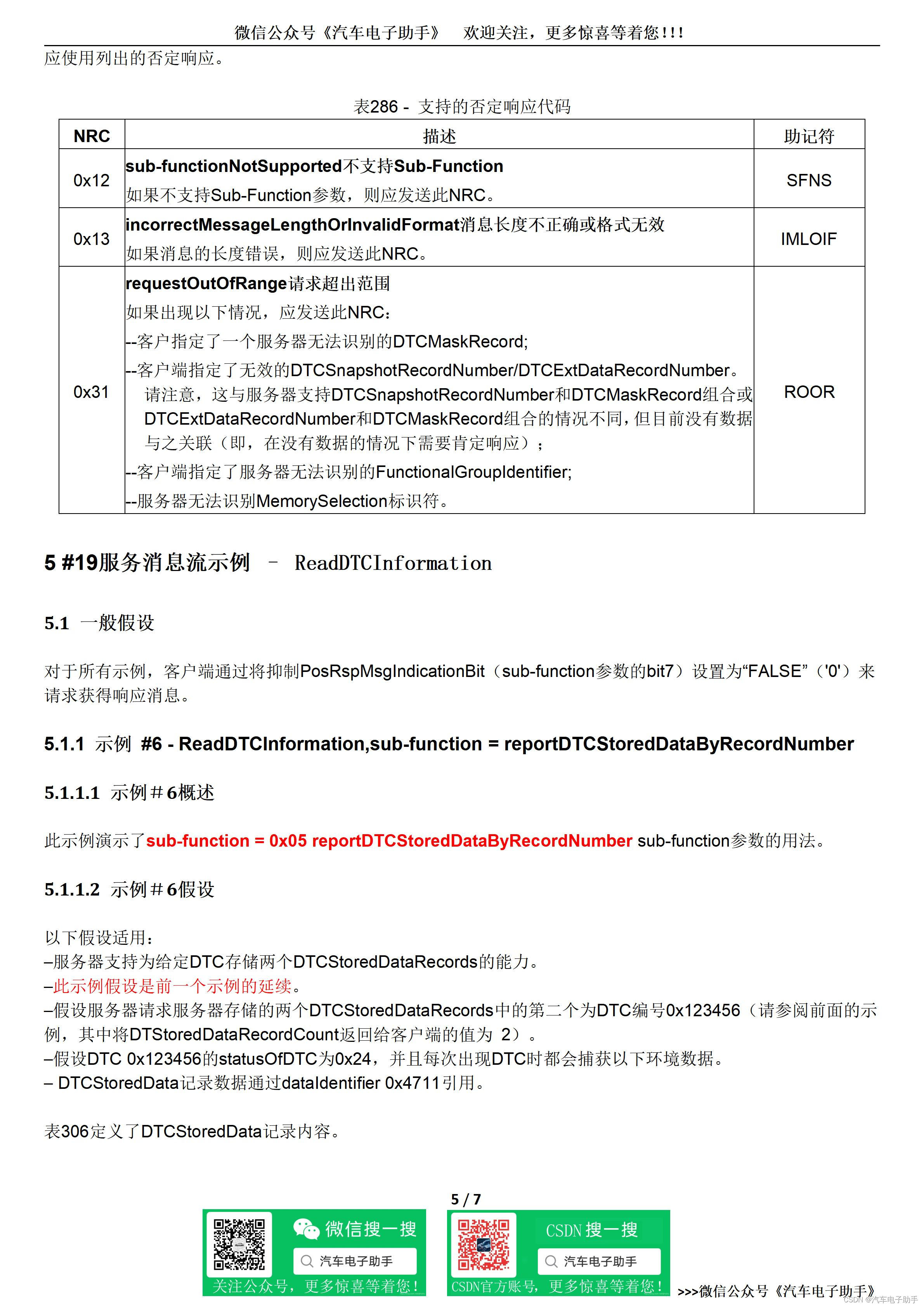

4 #19服务支持的否定响应代码（NRC_）



5 #19服务消息流示例 – ReadDTCInformation

5.1 一般假设

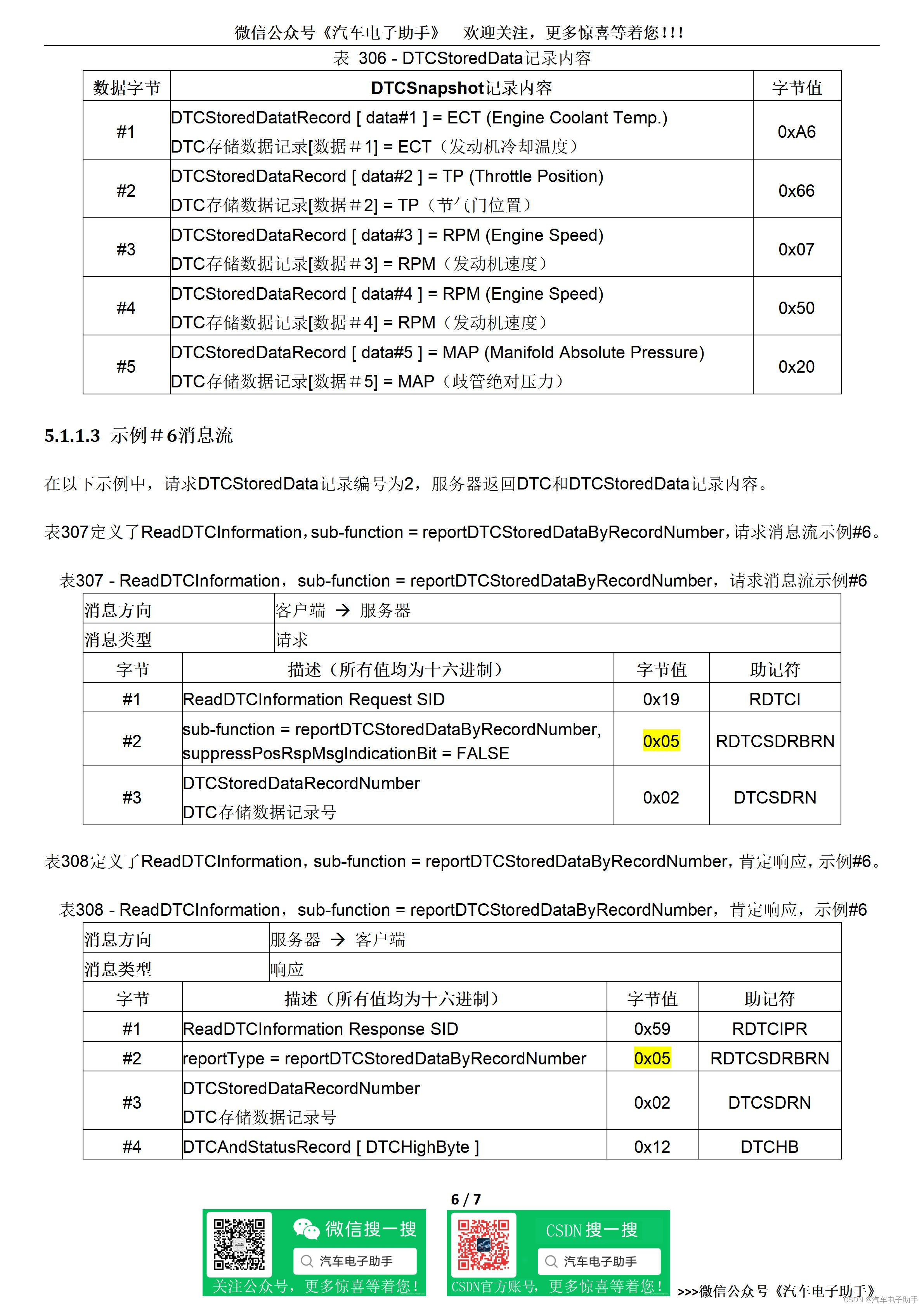

5.1.1 示例 #6 - ReadDTCInformation,sub-function = reportDTCStoredDataByRecordNumber





关键字：
DTCStoredDataRecordNumber
DTCStoredDataRecordNumberOfIdentifiers
statusOfDTC

6 结尾
