TQTT_KU5P开发板教程---千兆以太网传输测试

文档功能

本次教程是来测试千兆以太网的传输功能。开发板通过网线与电脑可以实现传输。

Vivado

起始页	打开工程（open project）
向导起始页面	在file name中输入项目的存放位置 找到XCKU5P_UDP.xpr文件点击打开

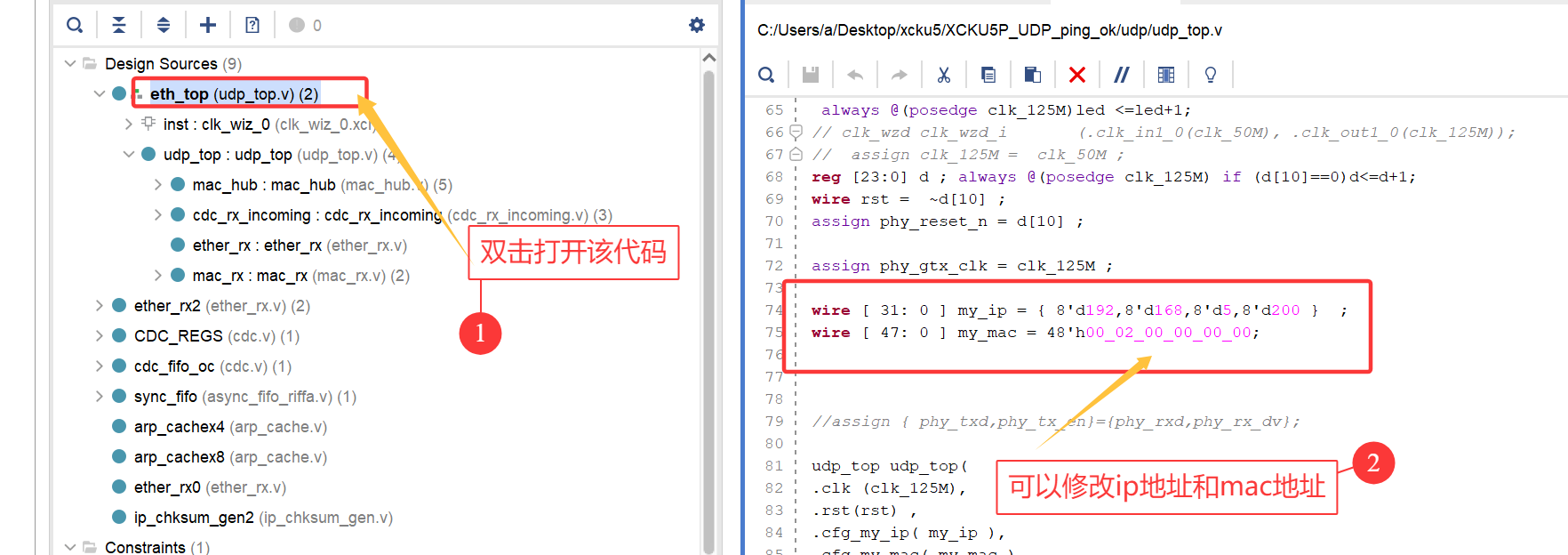

打开文件之后找到eth_top.v文件打开 --> 找到代码的74和75行，这里可以修改ip地址和mac地址。如图7-1所示

图7-1 更改IP地址和mac地址地方

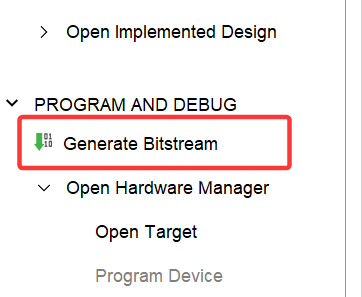

如要修改IP地址和mac地址保存之后要重新生成比特流，如图7-2所示

图7-2

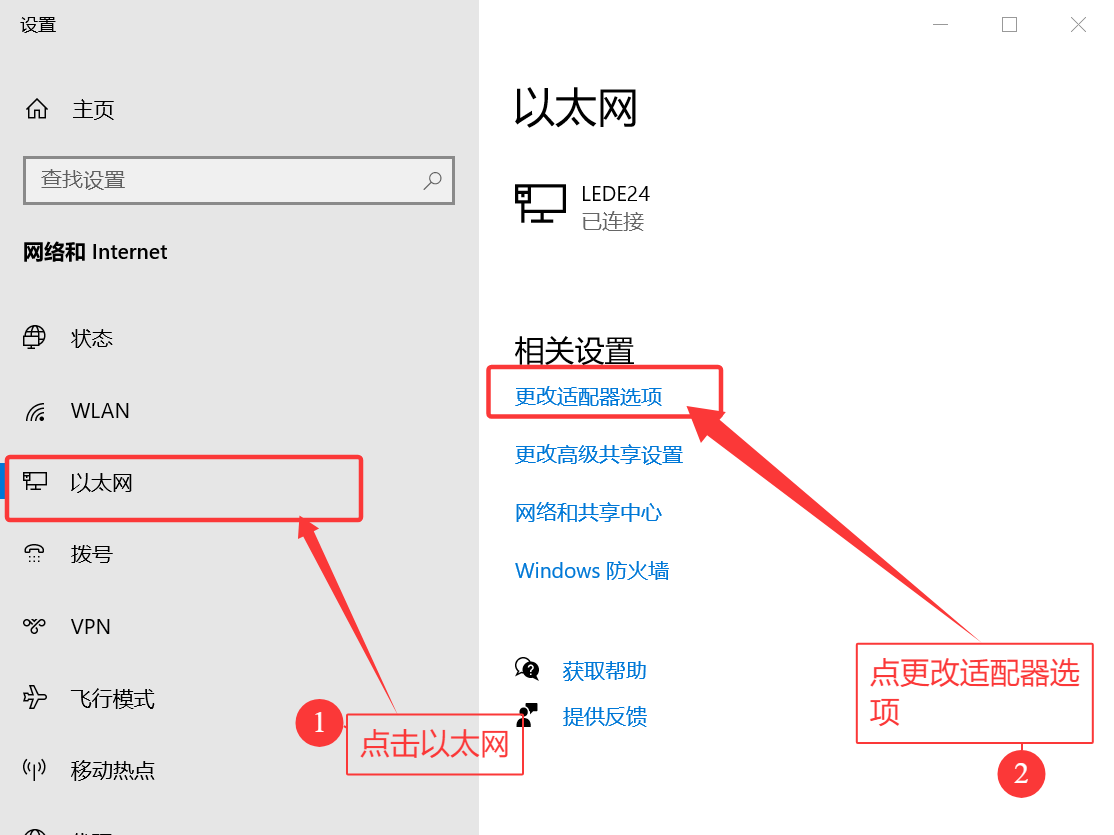

修改电脑的网口IP地址，先在设置中找到以太网选项 --> 点击更改适配器，如图7-3所示

图7-3 修改电脑IP地址

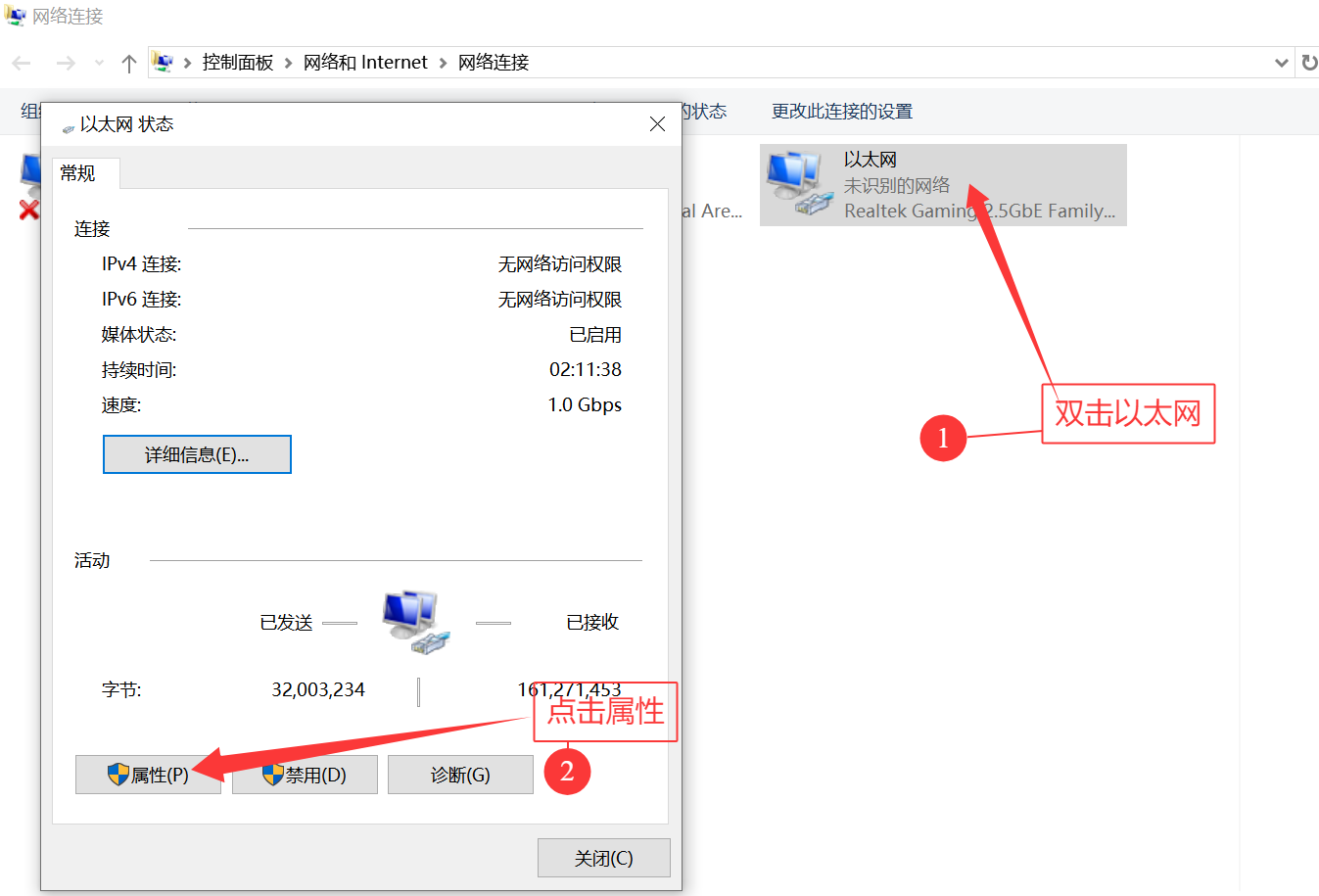

双击以太网 --> 点击属性，如图7-4所示

图7-4 修改电脑IP地址

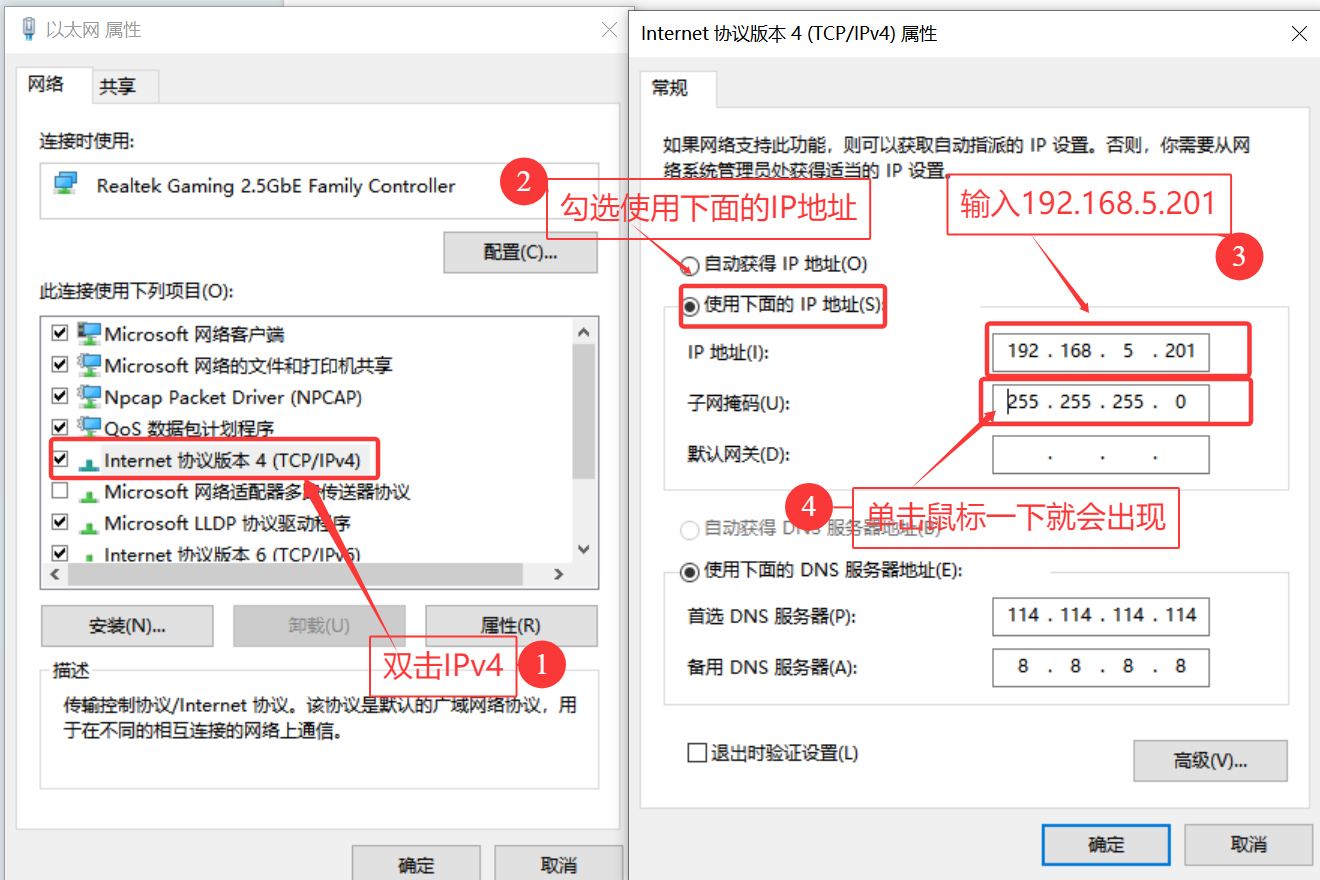

双击IPv4 --> 勾选使用下面IP地址 --> 输入192.168.5.201（这个地址必须和开发板的IP地址处于同一个网关192.168.5这三处必须一样但是第四处不能与开发板的IP地址相同） --> 在子网掩码的空白处单击一下，就会出现 --> 点击确定就可以了，如图7-5所示

图7-5 修改电脑IP地址

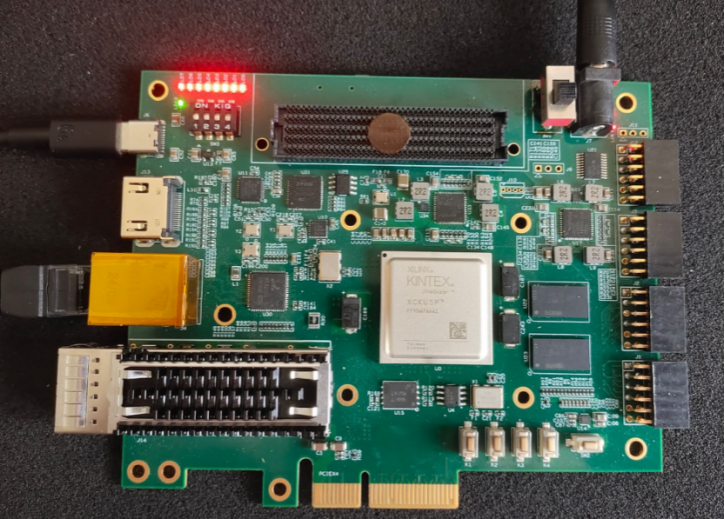

当比特流成功生成后，连接电路，如图7-6所示，（建议与电脑直连修该电脑以太网的ip与开发板的IP都在一个地址）烧写比特流的步骤参考《点亮你的led》。

图7-6 实物连接图

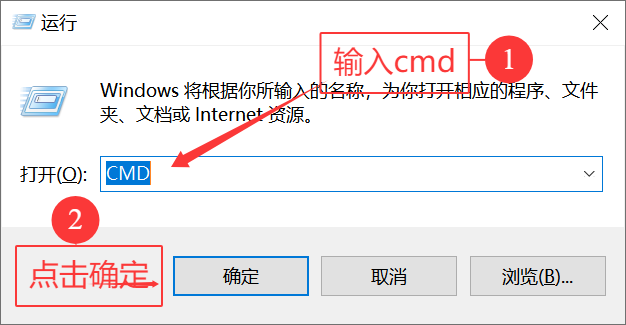

等待比特流烧写完成后，使用win + r打开窗口 --> 输入cmd -->点击确定 ，如图7-7所示

图7-7

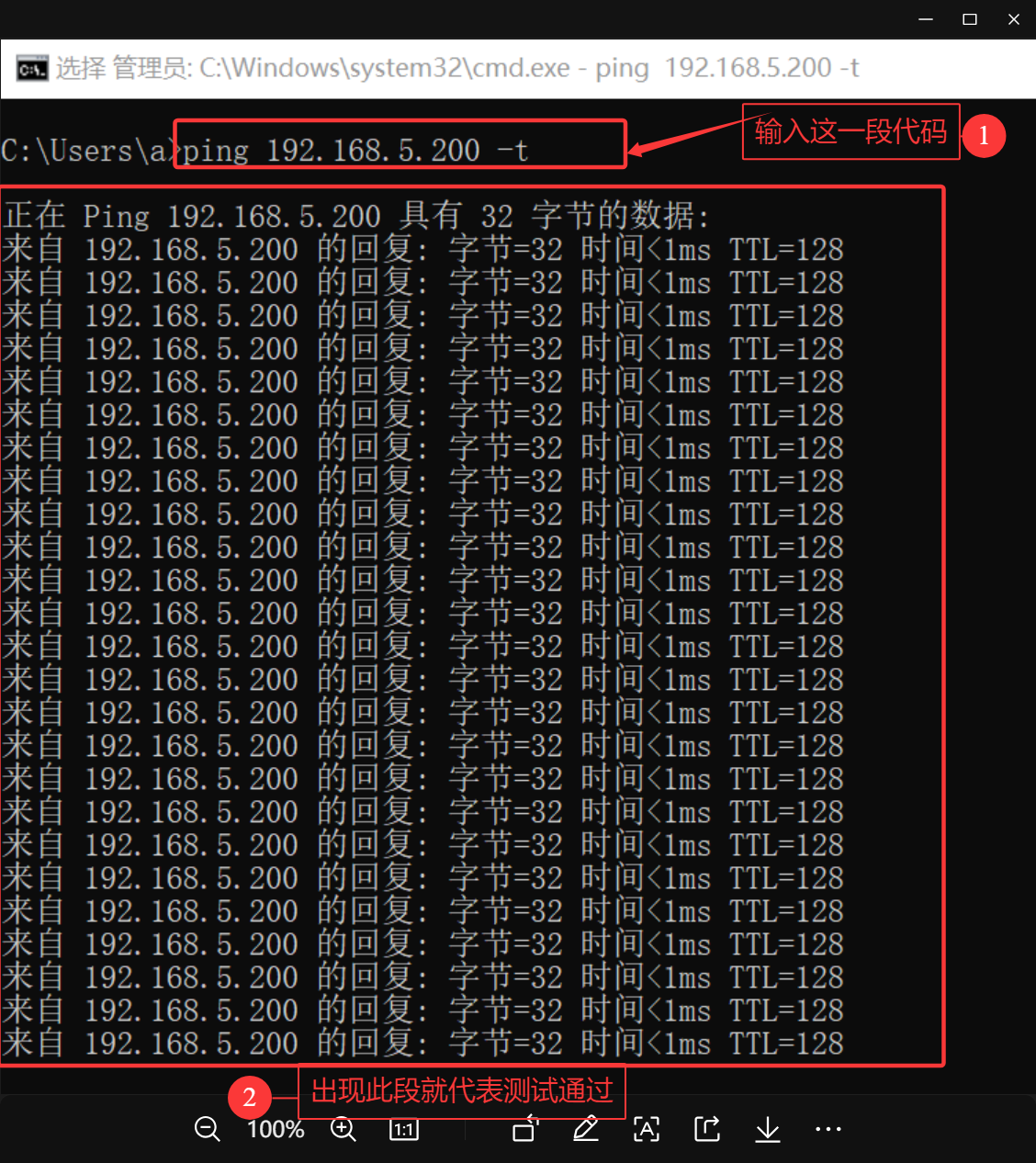

在打开的命令框内输入ping 192.168.5.200 -t 点击回车 --> 结果如下图7-8所示，就代表测试通过（本例程为我们我们所选择的卡发板的ip地址为192.168.5.200，如果为其他地址在命令框输入ping 开发板的ip地址 -t）

图7-8 与开发板IP地址互通

这是项目所产生的比特流文件，希望对你有所帮助！

通过网盘分享的文件：eth_top.bit
链接: https://pan.baidu.com/s/1u6SlMd0qw6_-V8Kj9QM4Wg 提取码: fse2
