一，接口介绍

二，LED含义介绍

三，双发测试

四，双收测试

五，使用GPSdo同步测试

六，10M同步测试

一，接口介绍

共11个外部接口，其中10与11在背面。具体如下图所示：

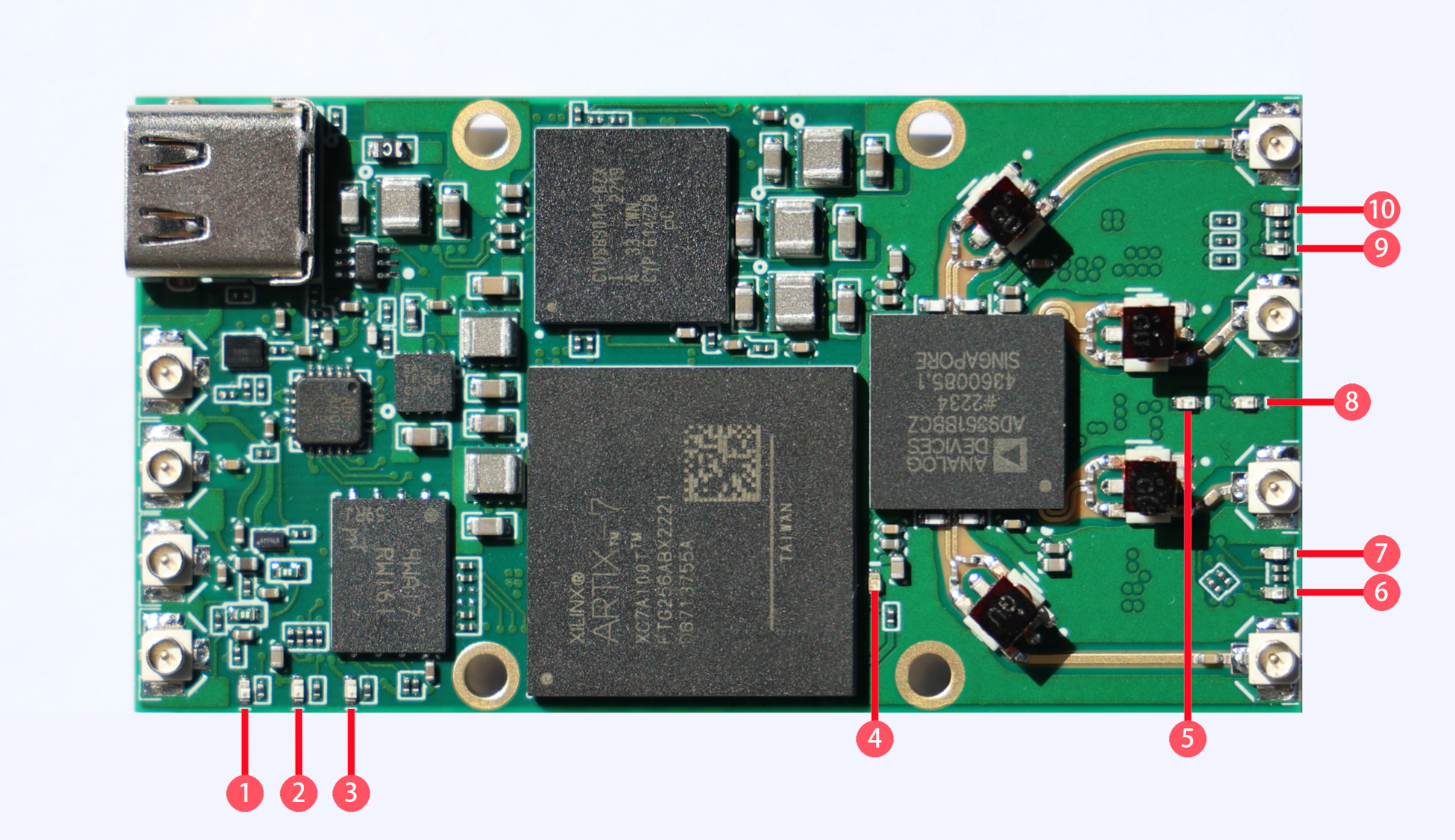

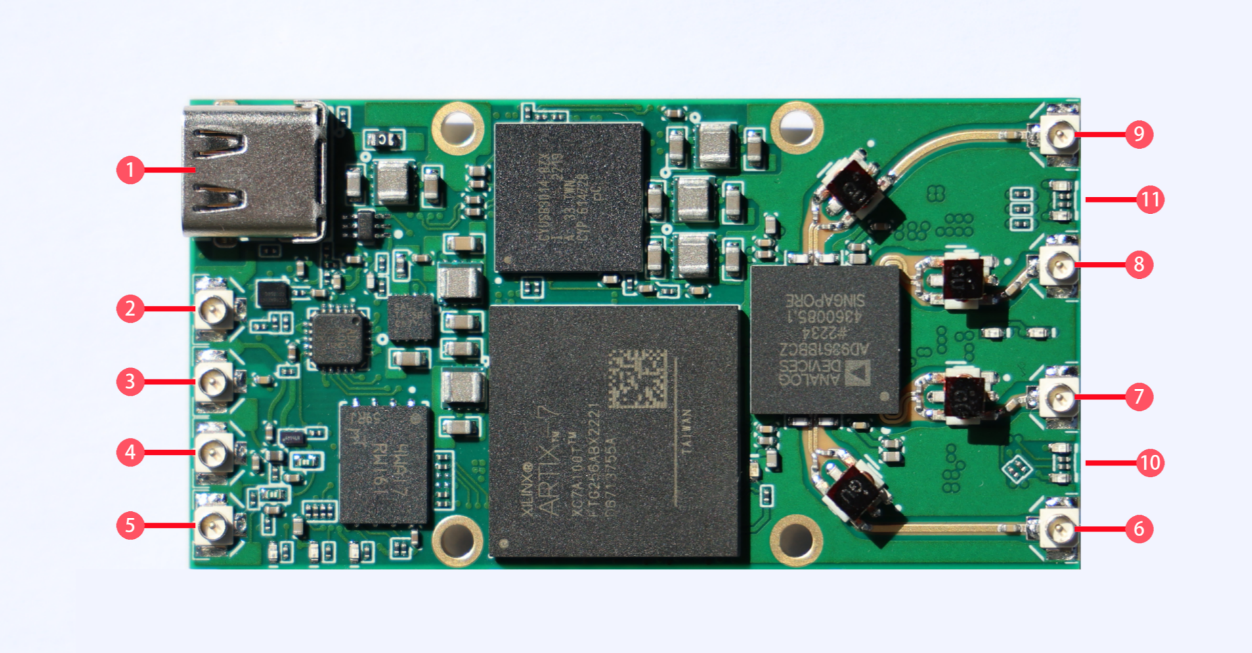

接口标号图

1，TYPE C类型的USB3.0接口，支持正反插，使用支持USB3.0的高速线，并插在电脑的USB3.0接口上，否则可能被是被成USB2.0模式，传输速率降低很多。

2，40M晶振输出，输出峰峰值大约300mV。

1. 接GPS有源天线。无论是否接软件，只要GPS天线接通并收到信号，就对40M时钟进行驯服。GPS驯服具有最高优先级，只要接入GPS天线并收到了GPS信号（GPS模块的PPS有输出），即便是软件设置了外部参考时钟输入也会被忽略。
2. 接外部有源时钟，UHD默认的是10Mhz的频率。
3. PPS同步信号输入。
4. TXA，通道A的发射端口。
5. RXA,通道A的接收端口，输入功率不要超过0dbm。
6. TXB,通道B的发射端口。
7. RXB,通道B的接收端口，输入功率不要超过0dbm。
8. 在反面有IO扩展端口，接受客户定制开发。
9. 在反面有IO扩展端口，接受客户定制开发。

注：10和11两个端口总共有16个3.3V电平的IO。

二，LED含义介绍

LED标号图

1，常亮表示外部10M时钟锁定。

2，常亮表示GPS时钟锁定。

3，一秒一闪表示接收到GPS信号，通常先接收到GPS信号后再锁定。

4，DONE指示灯

5，保留LDE。

6，TXA指示灯。

7，RXA指示灯。

8，保留LDE。

9，RXB指示灯。

10，TXB指示灯。

三，双发测试

本次测试我们将tinyb210作为一个型号发生器使用，向外部发送2GHZ的信号，。由频谱仪查看结果。

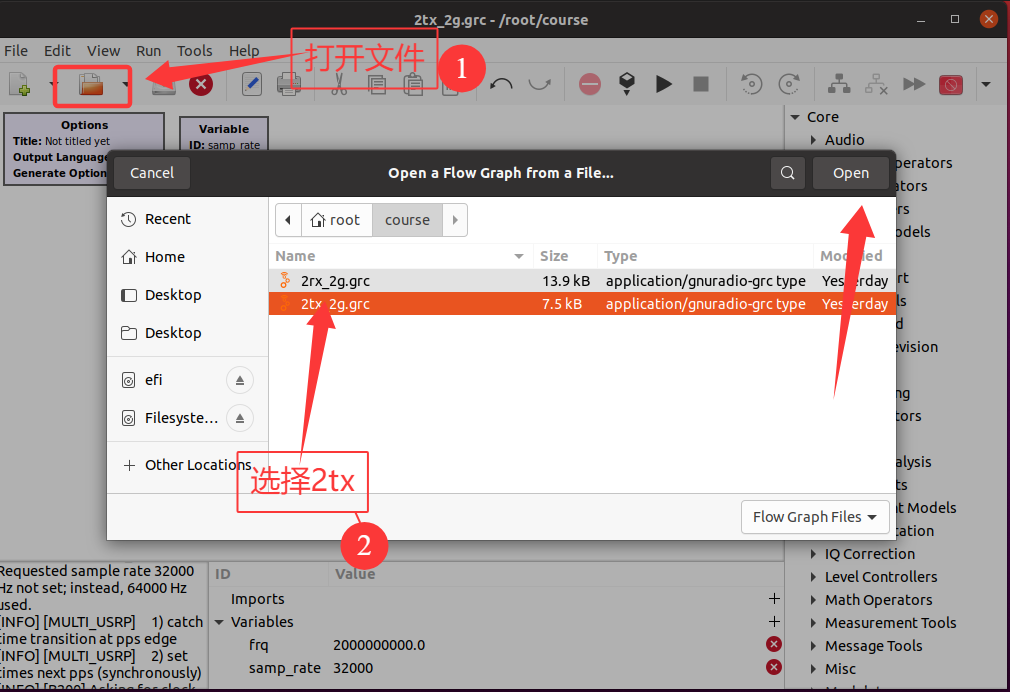

将我们所提供的项目在linux系统下的gnuradio打开，将项目2tx-2g复制到linux系统下，之后打开的gnuradio，选择打开文件将存放项目的文件夹。如下图1-1所示。

图1-1 打开项目

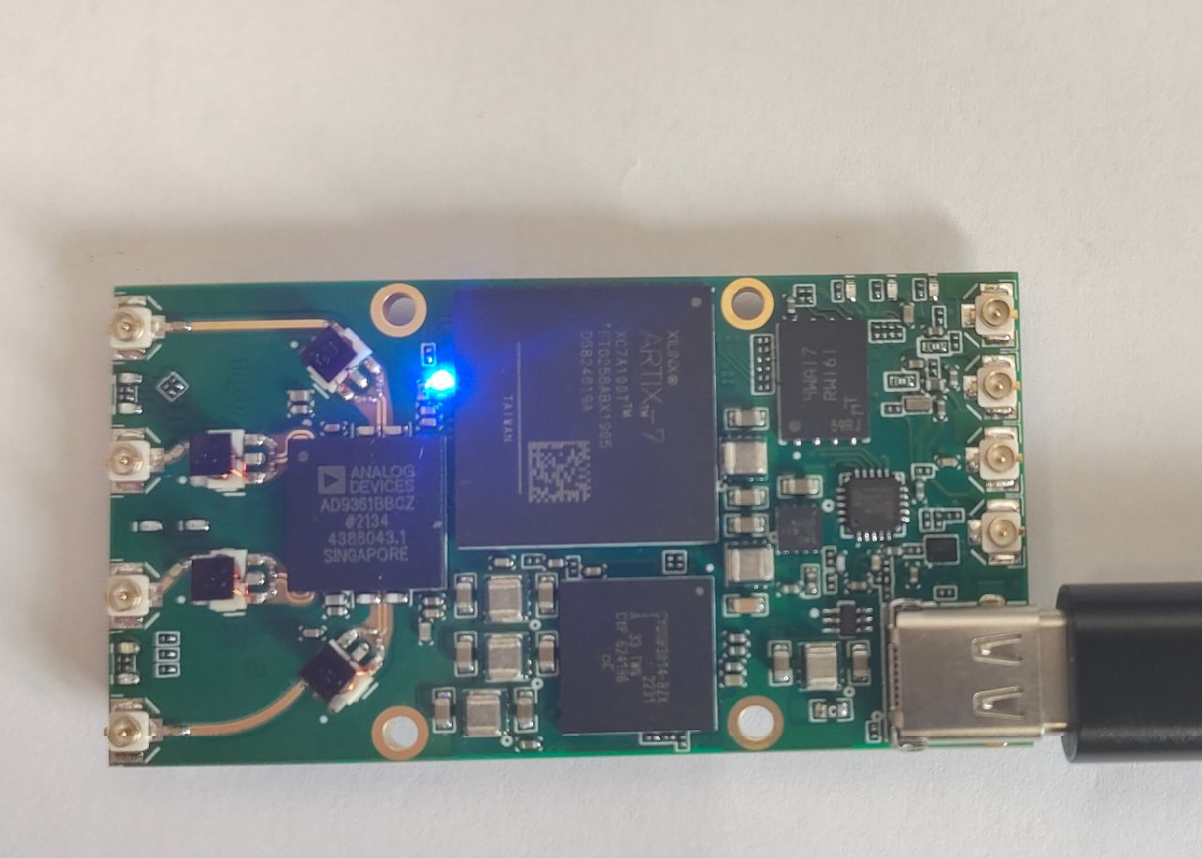

这时连接tinyb210，当插入type-c之后另一端插入电脑的USB口，如图1-2所示。

图1-2实物连接

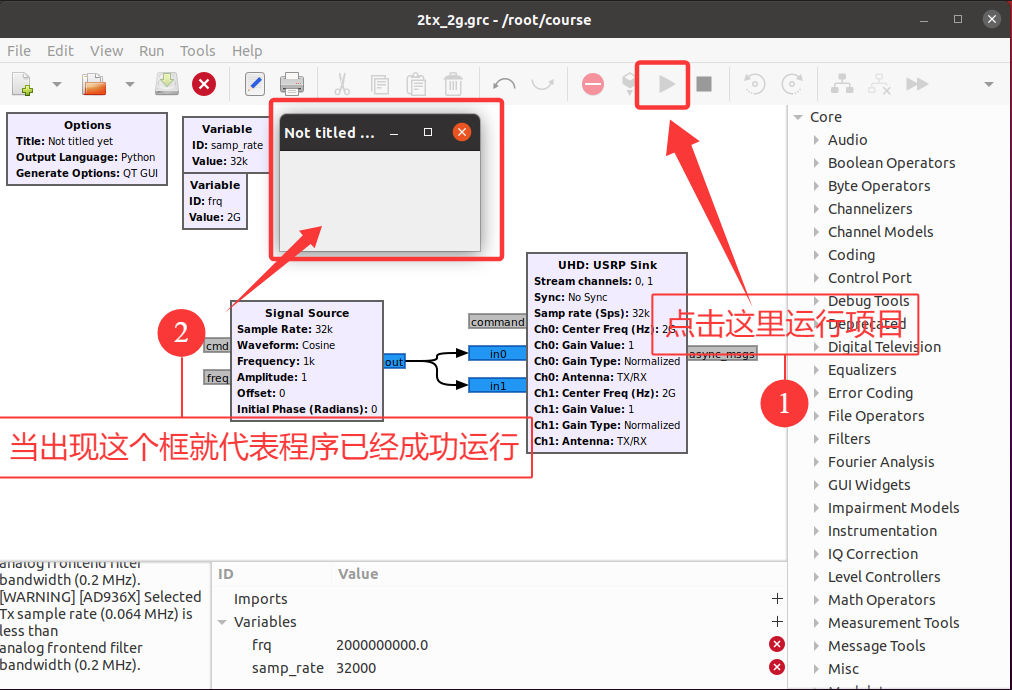

打开项目之后，点击运行等待一会当出现一个框时就代表程序已经成功运行，如图1-3所示。

图1-3 运行程序

运行成功后在输出端口会亮红色的led灯，之后在输出接口与频谱仪连接，如图1-4所示。

图1-4 频谱仪连接

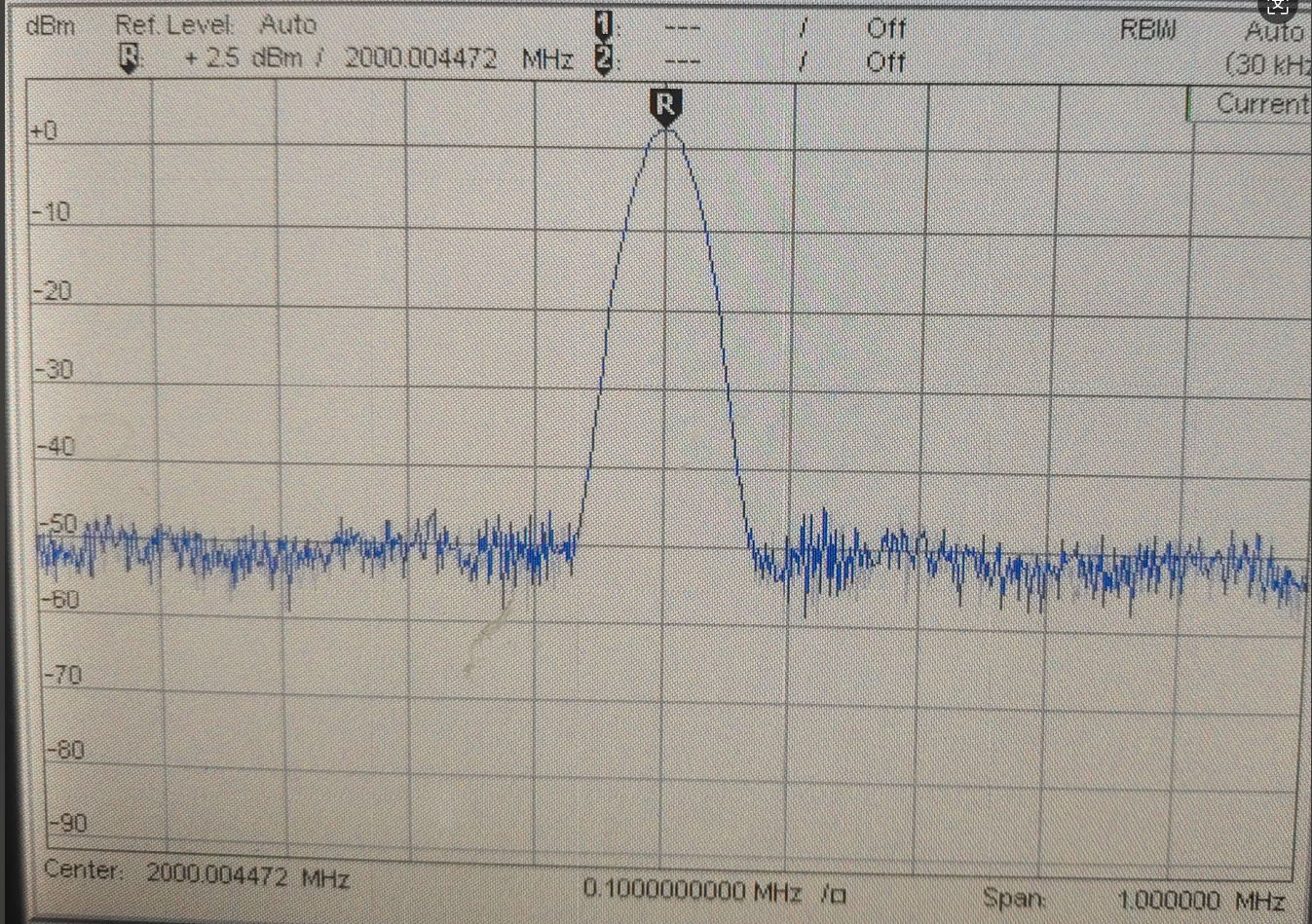

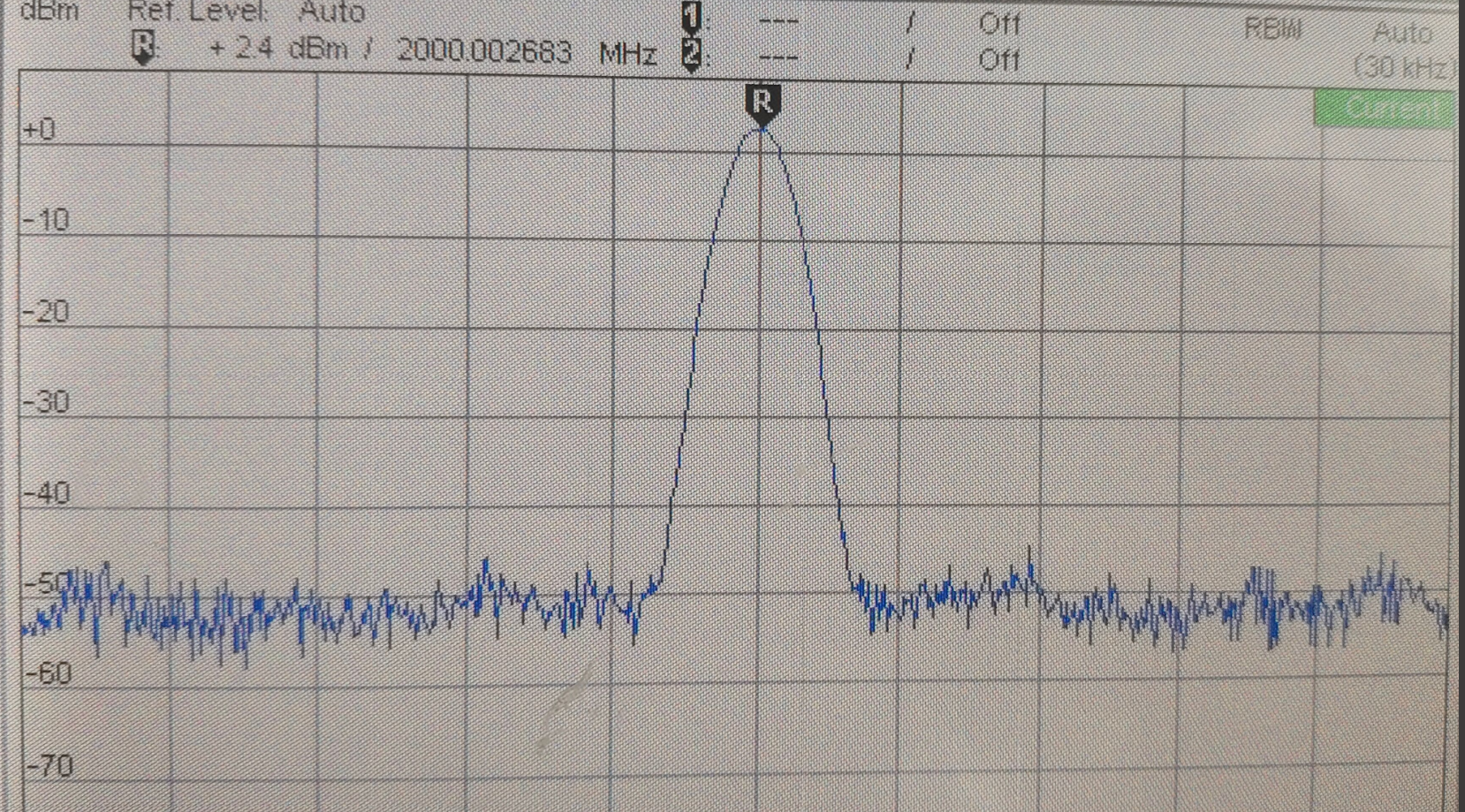

此时频谱仪会显示输出的波形，如图1-5，1-6所示。

图1-5 通道1输出波形展示

图1-6 通道2输出波形展示

由图中可以的得知他的2G输出功率为2.4dBm，可能因为不同因素影响，可能会有一些误差。

四，双收测试

本次测试是将tinyb210作为一个接收两路信号的载体使用，接受由信号发生器所产生的2GHZ，-25dBm的信号。

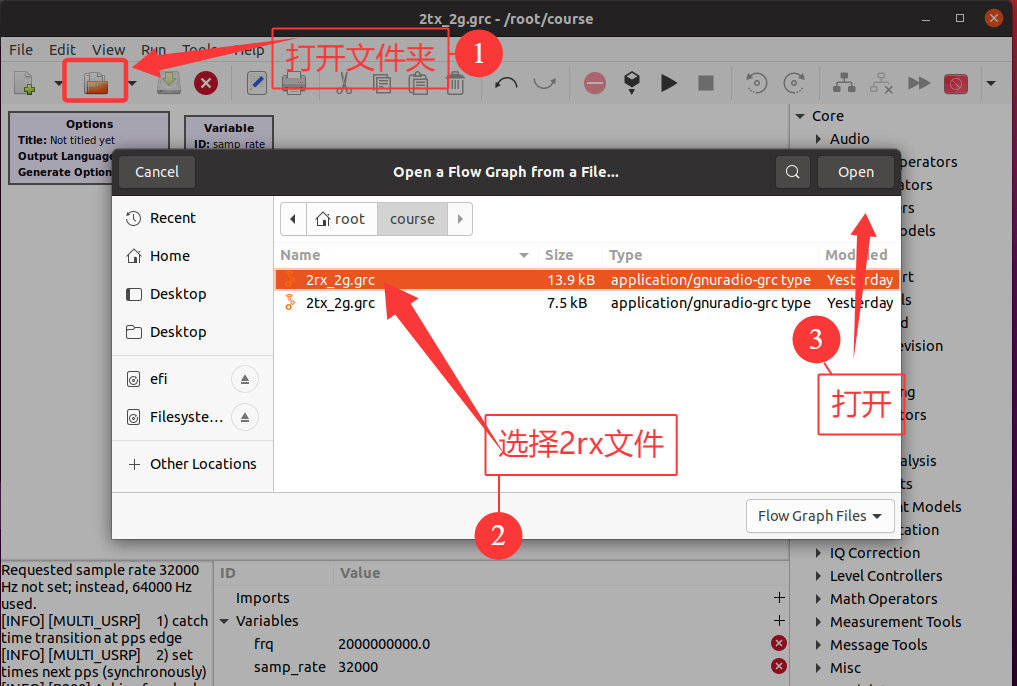

首先还是将项目复制到linux系统中，并打开该项目，如图1-7所示。

图1-7 打开工程

连接tinyb210，与双发连接一样。之后运行程序，当出现如图1-8所示就代表程序运行成功。

图1-8 成功运行界面

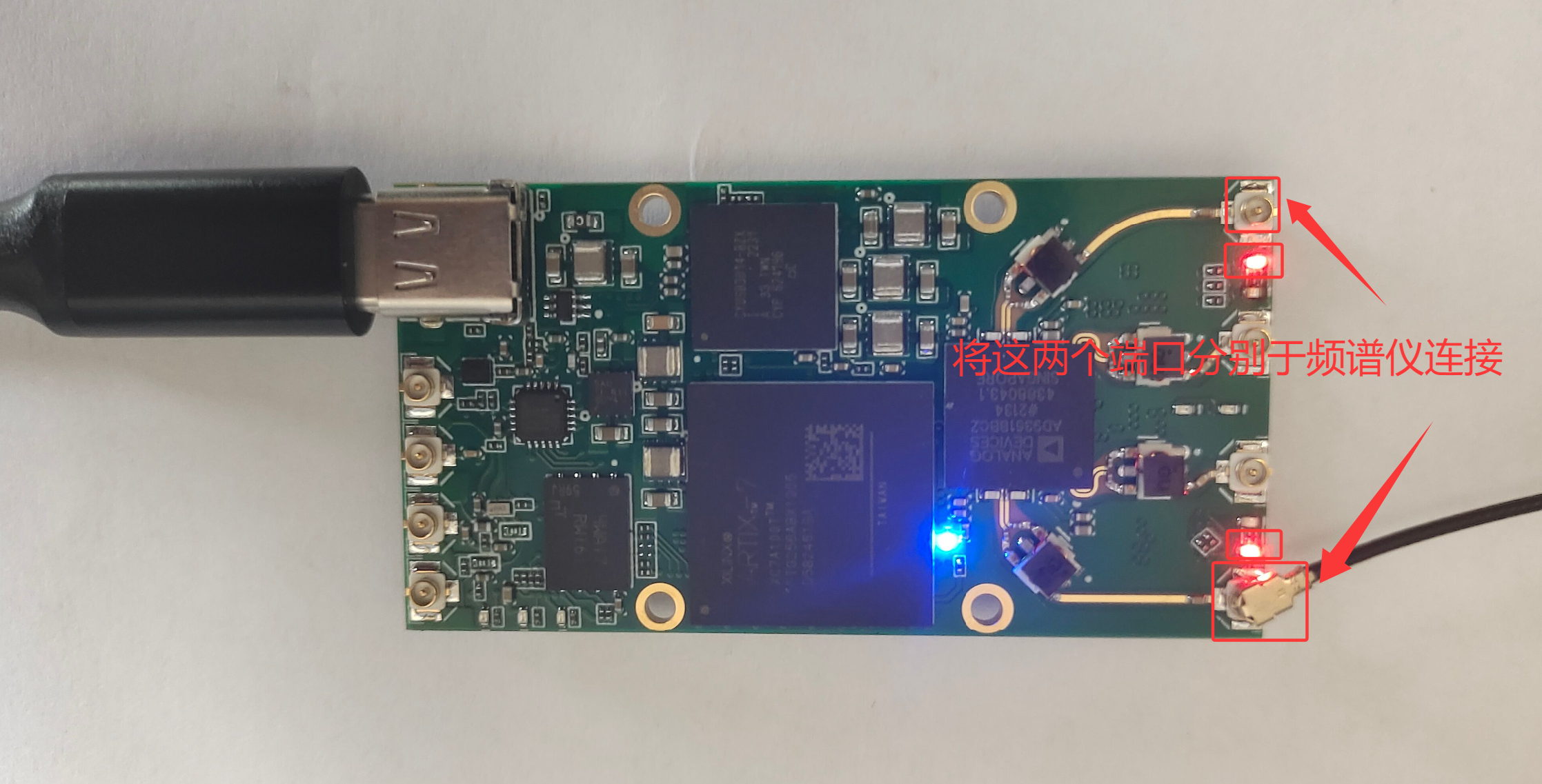

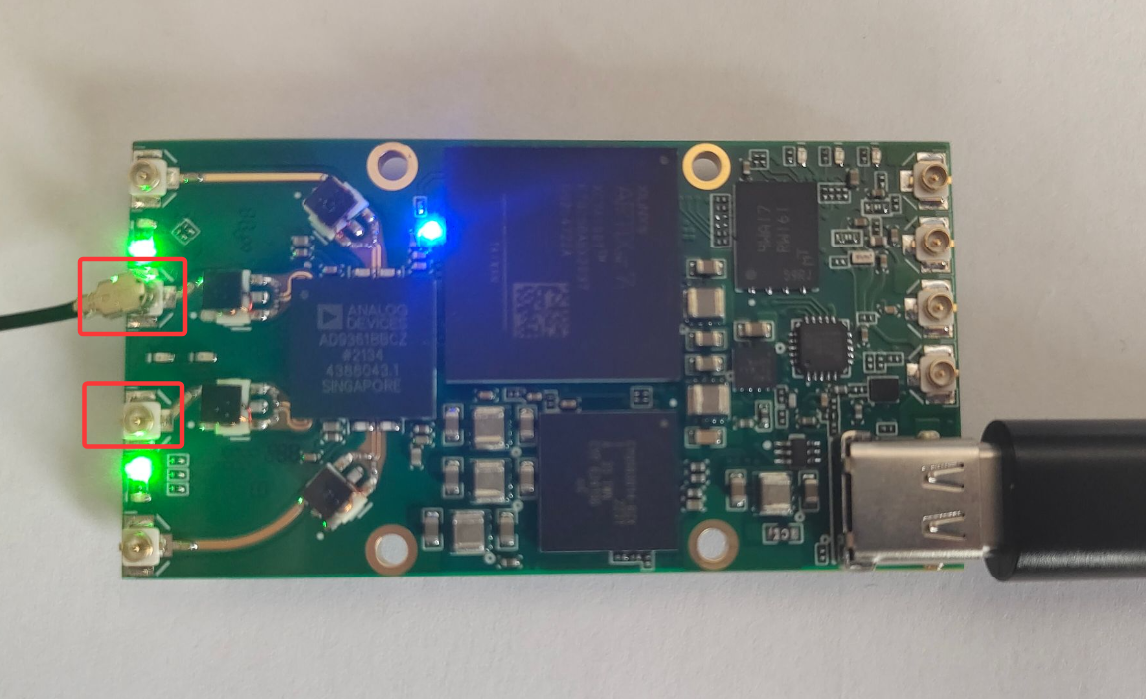

这时板子上会由两个绿色的led灯亮起来，在led旁边的就是输入端口，并于信号发生器连接如图1-9所示，将信号发生器分别与这两个接口连接。

图1-9 实物连接图

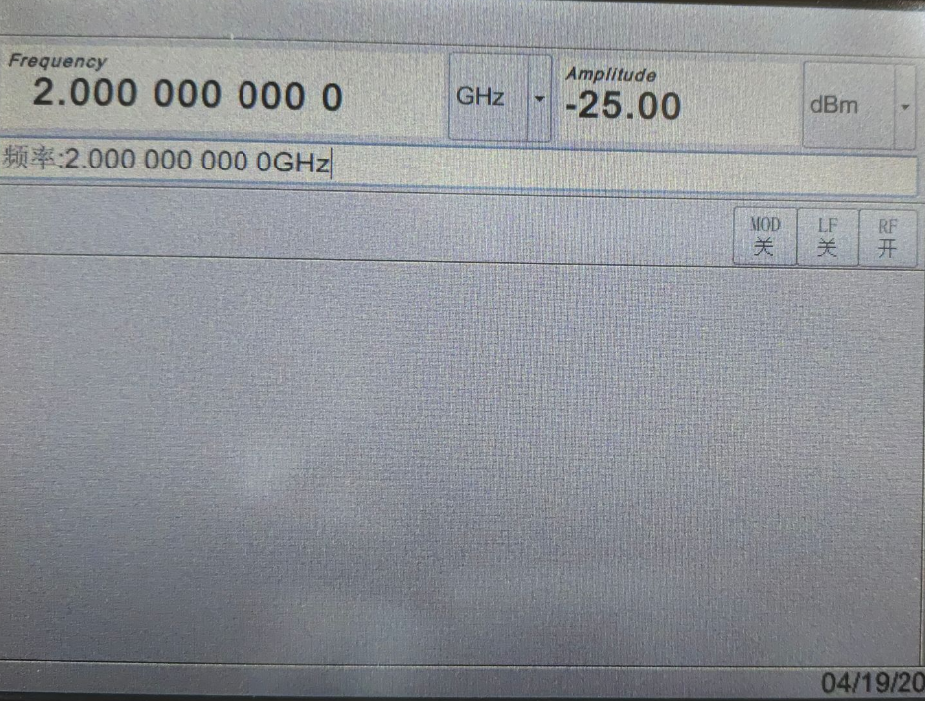

将信号发生器的频率改为2GHZ，功率为-25dBm，如图1-10所示。

图1-10 信号发生器数值

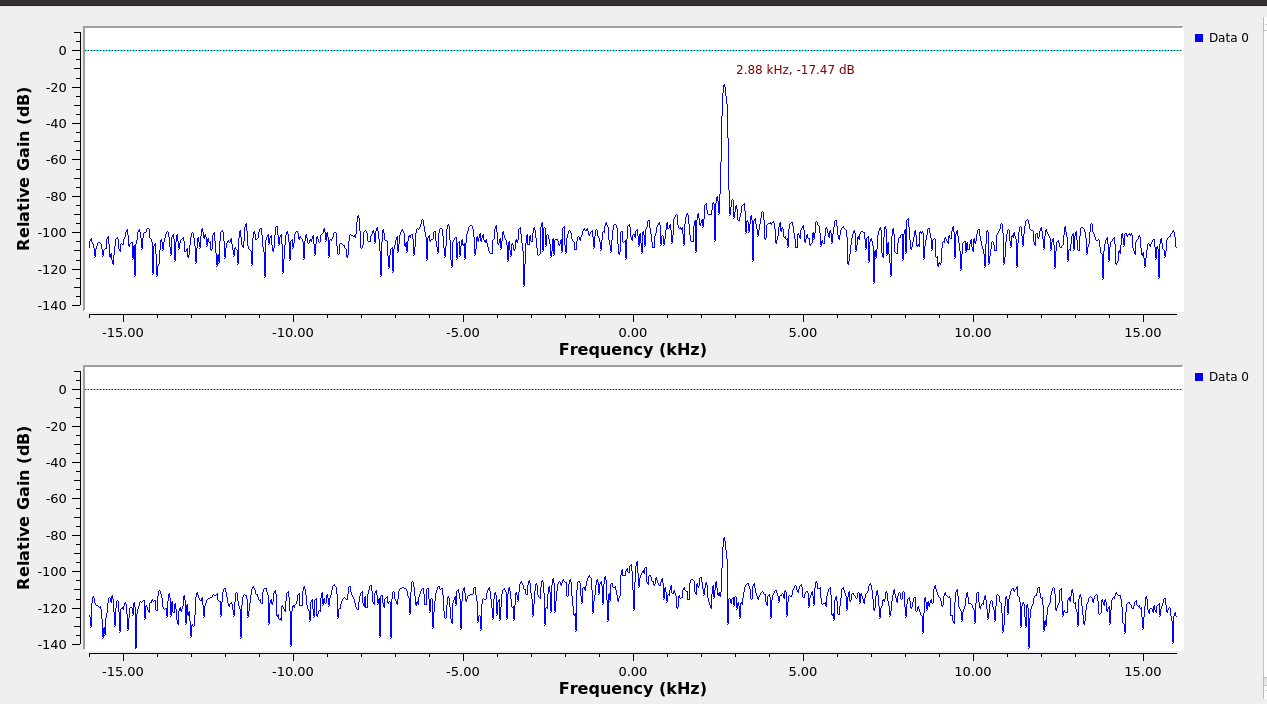

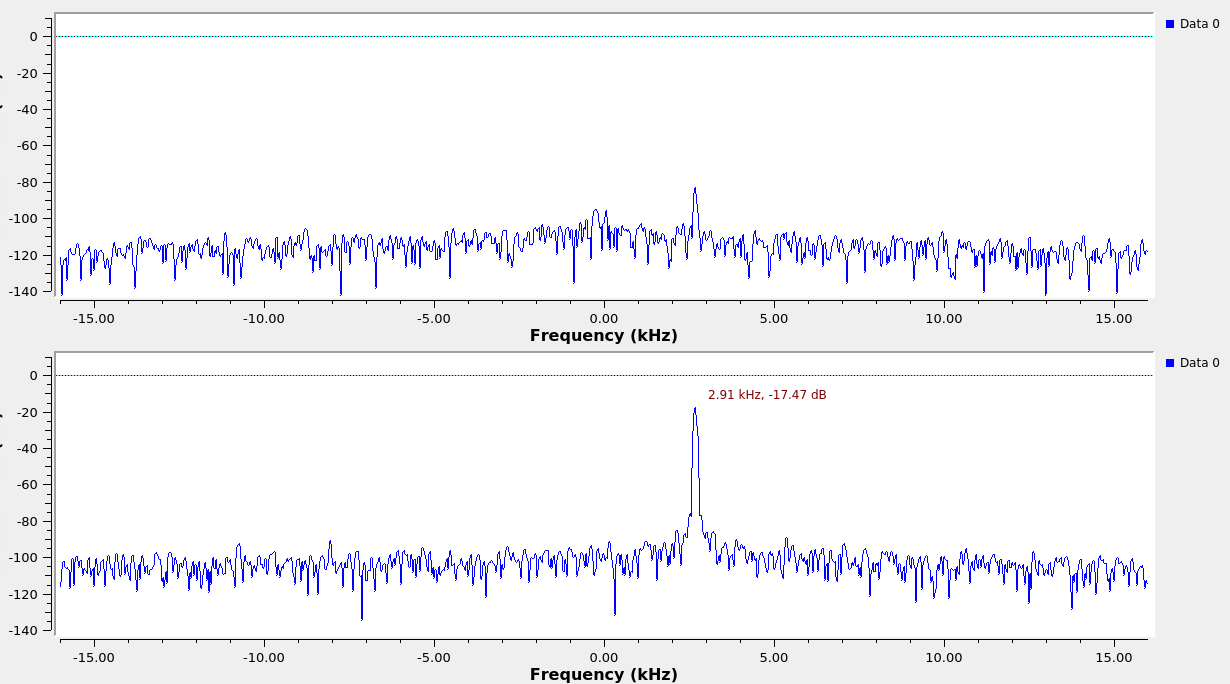

将信号发生器分别于两个输入连连接后，电脑上会显示如图1-11，1-12所示。

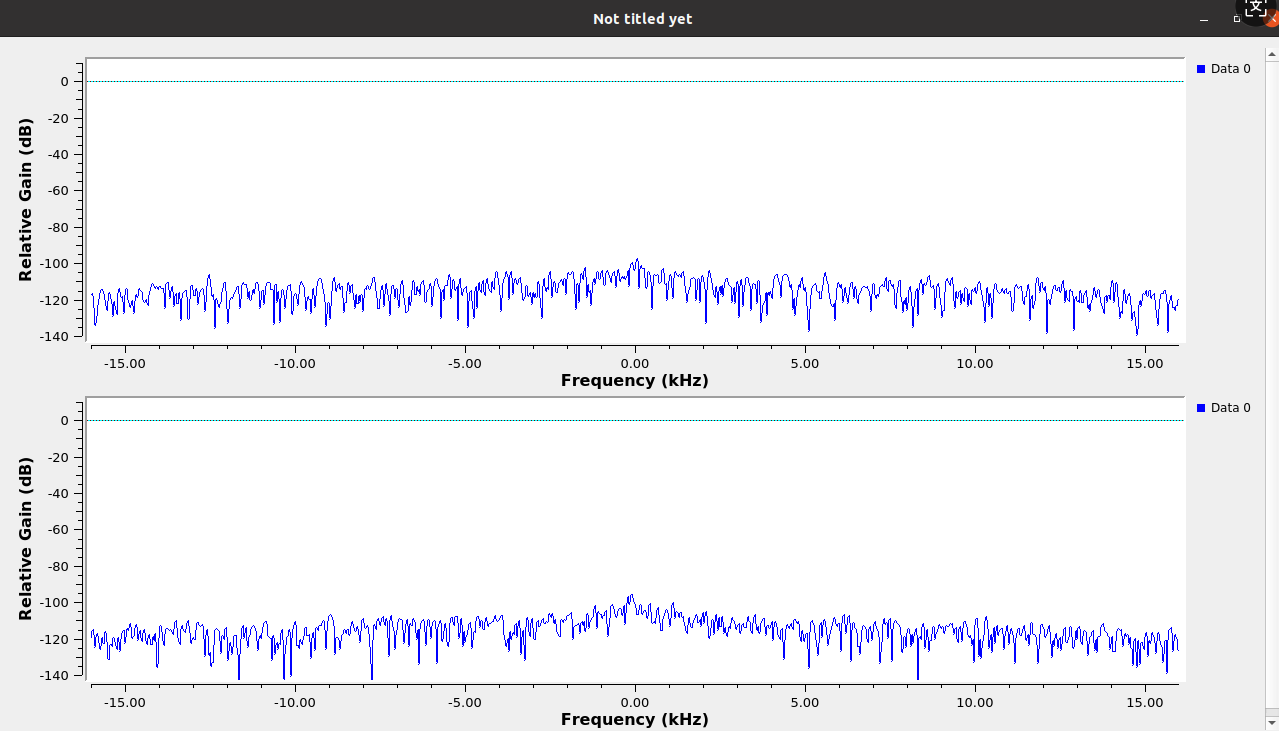

图1-11 通道1结果展示

图1-12 通道2结果展示

由图上可以得到tinyb210所接收到信号的功率大约在-17.5dB左右。

五，使用GPSdo同步测试

使用GPS有源天线插入Tiny B210的GPS接口，插入USB3.0如下图1-13所示：

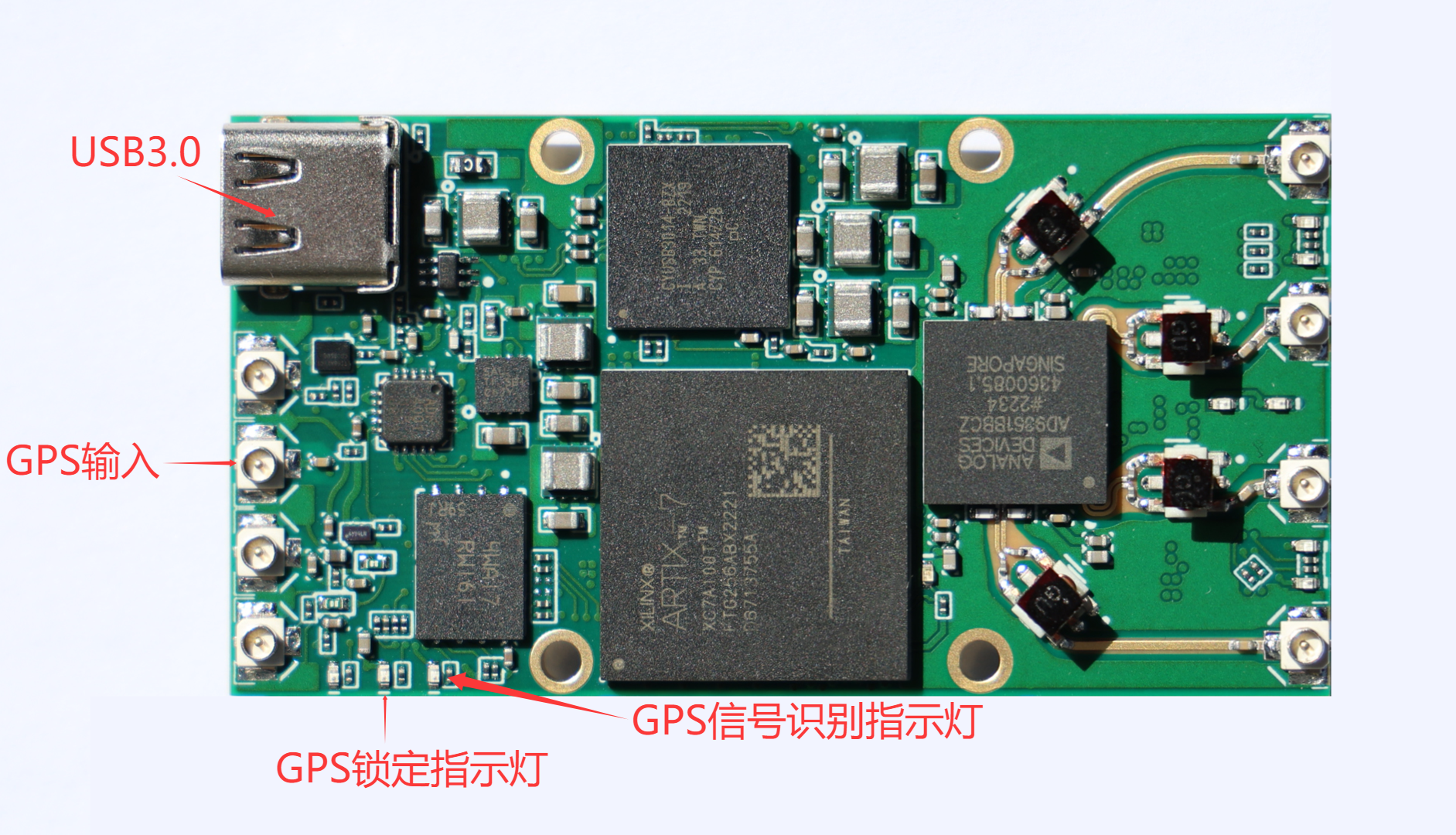

图1-13 GPSdo同步接口示意图

接GPS有源天线。无论是否接软件，只要GPS天线接通并收到信号，就对40M时钟进行驯服。GPS驯服具有最高优先级，只要接入GPS天线并收到了GPS信号（GPS模块的PPS有输出），即便是软件设置了外部参考时钟输入也会被忽略。

当GPS信号识别指示灯一秒一闪，表示识别到GPS信号。识别到GPS信号后等待几分钟，当GPS锁定指示灯亮起表示GPS锁定成功。GPS锁定等待的时间与天气GPS有源天线的位置有关。

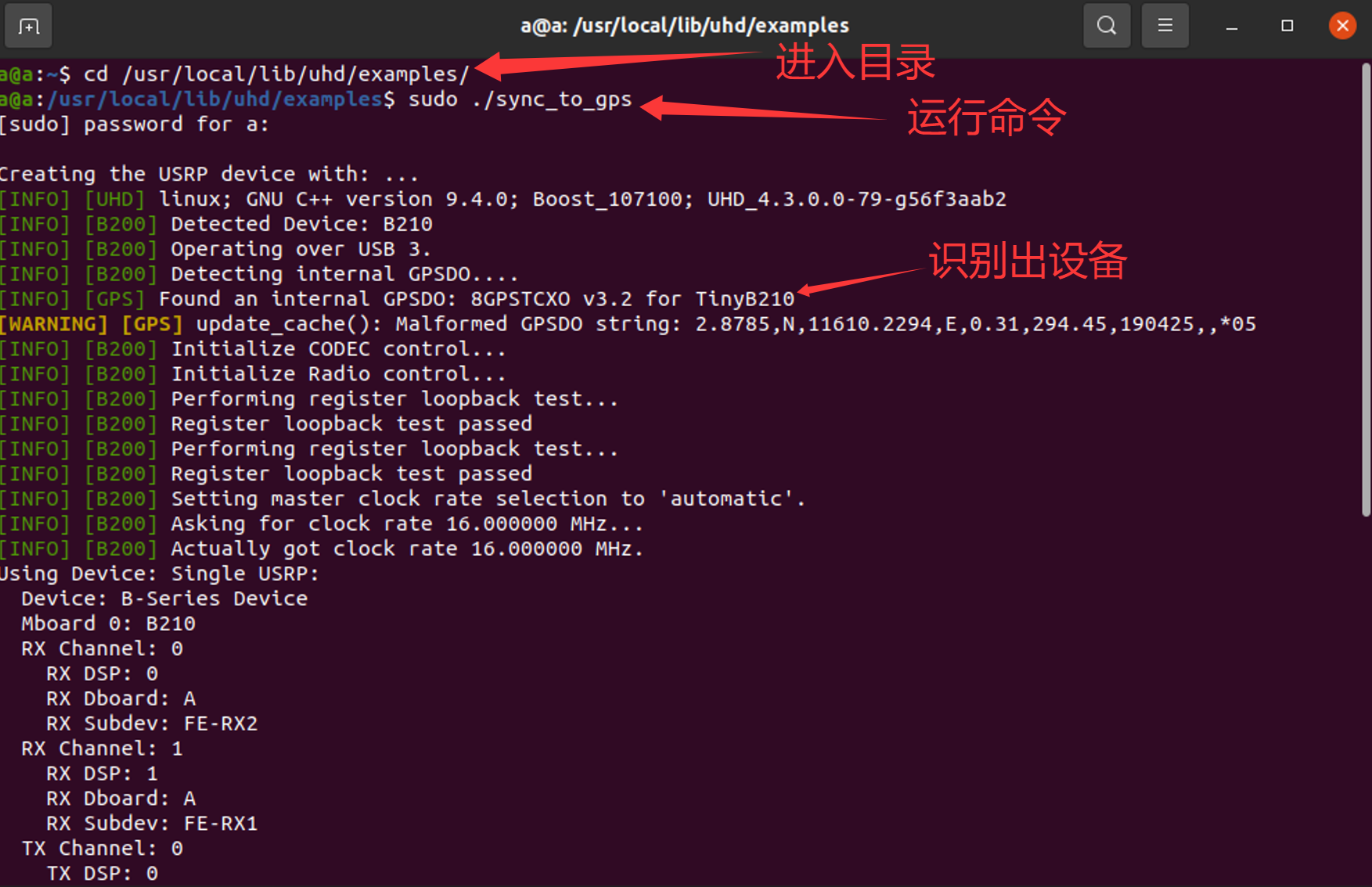

GPS锁定指示灯亮后可进行验证，在装好UHD的Ubuntu电脑中进入安装目录：/usr/loacl/lib/uhd/examples目录。运行命令：sudo ./sync_to_gps。如下图1-14所示：

图1-14 GPSdo同步运行截图

GPS锁定成功打印信息如下图1-15所示：

图1-15 GPSdo锁定成功截图

六，10M同步测试

本次测试是在tinyb210上外接一个外部时钟10MHZ，功率为-10dB，之后再有频谱仪来测试是否10MHZ同步。

首先还是将项目复制到linux系统中，用gnuradio打开项目，如图1-16所示。

图1-16 打开10M文件

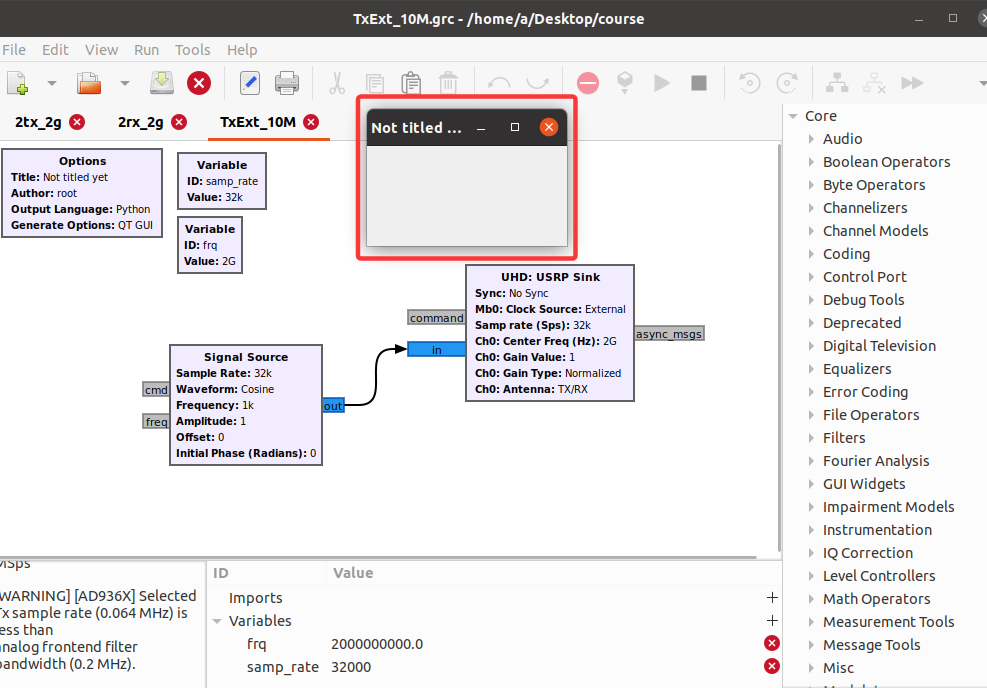

连接tinyb210与双发连接一样。之后运行程序，当出现如图1-17所示就代表程序运行成功。

图1-17 运行成功

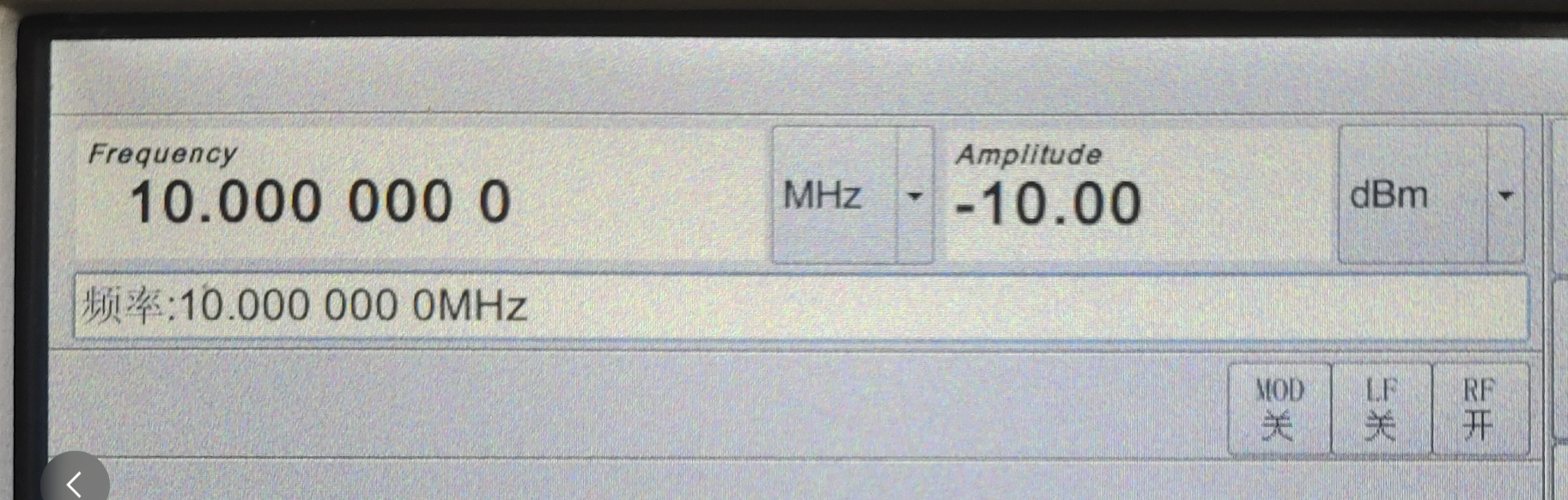

使用信号发生器输出一个10MHZ，功率为-10dB的信号，如图1-18所示。

图1-18 信号发生器数值

之后连接tinyb210，当连接外部10M后如图1-19所示。

图1-19 实物连接图

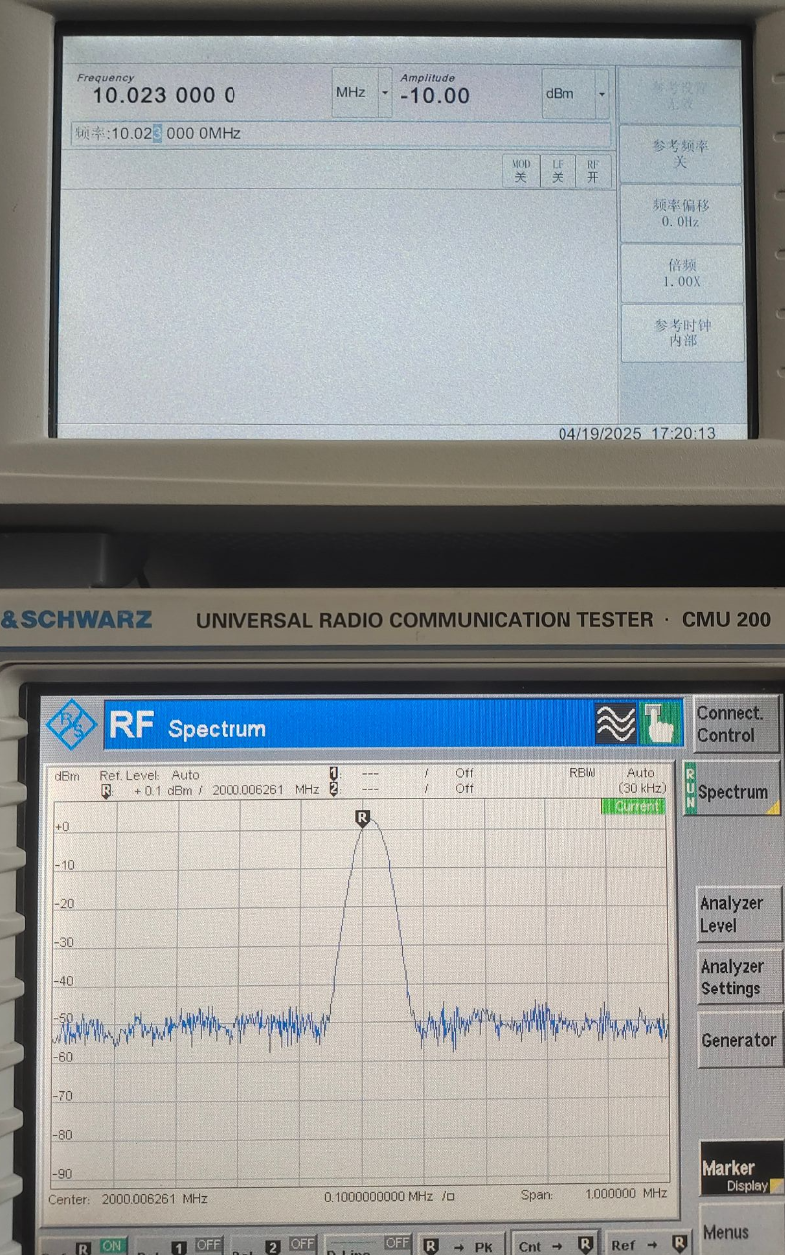

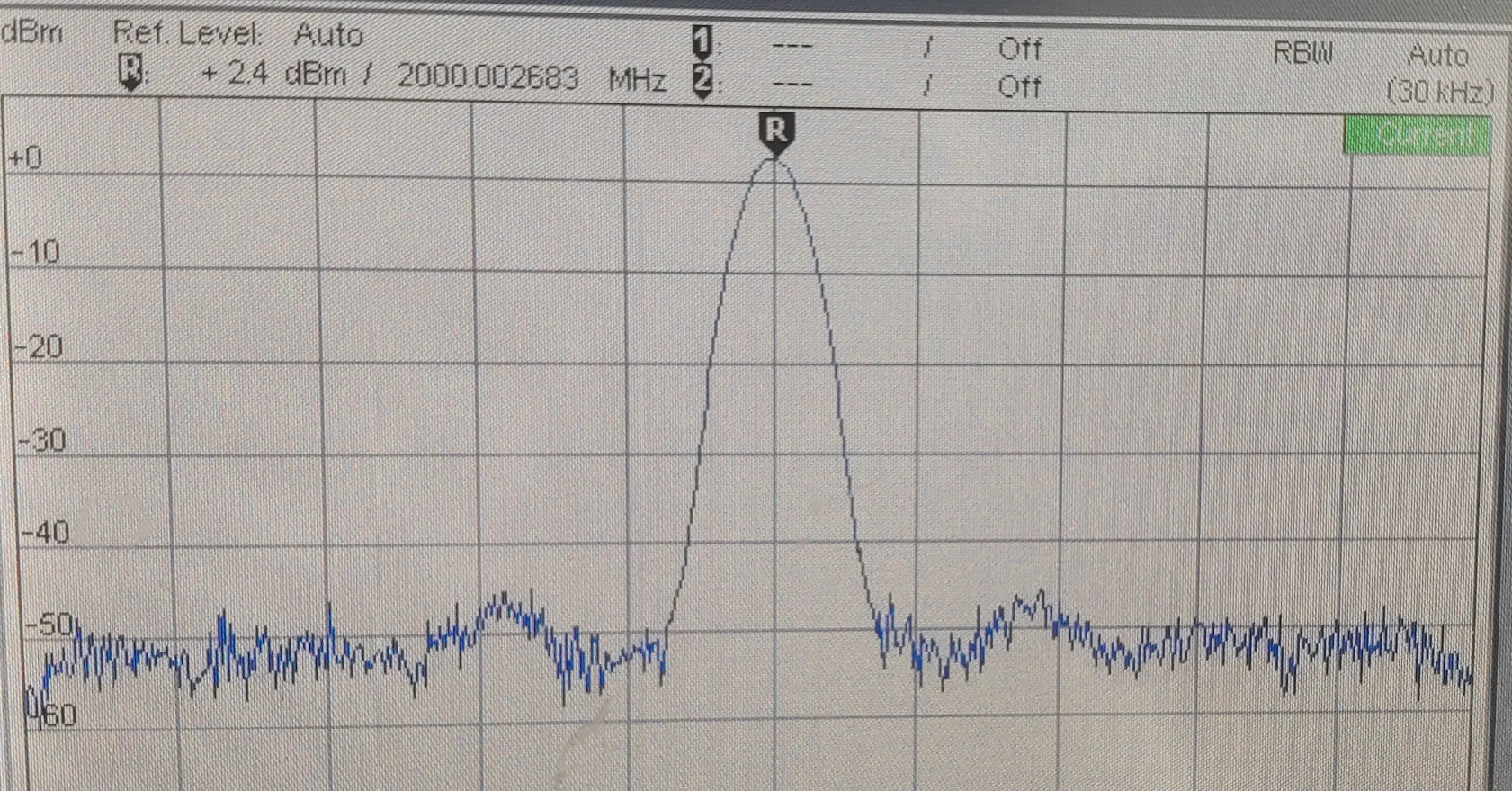

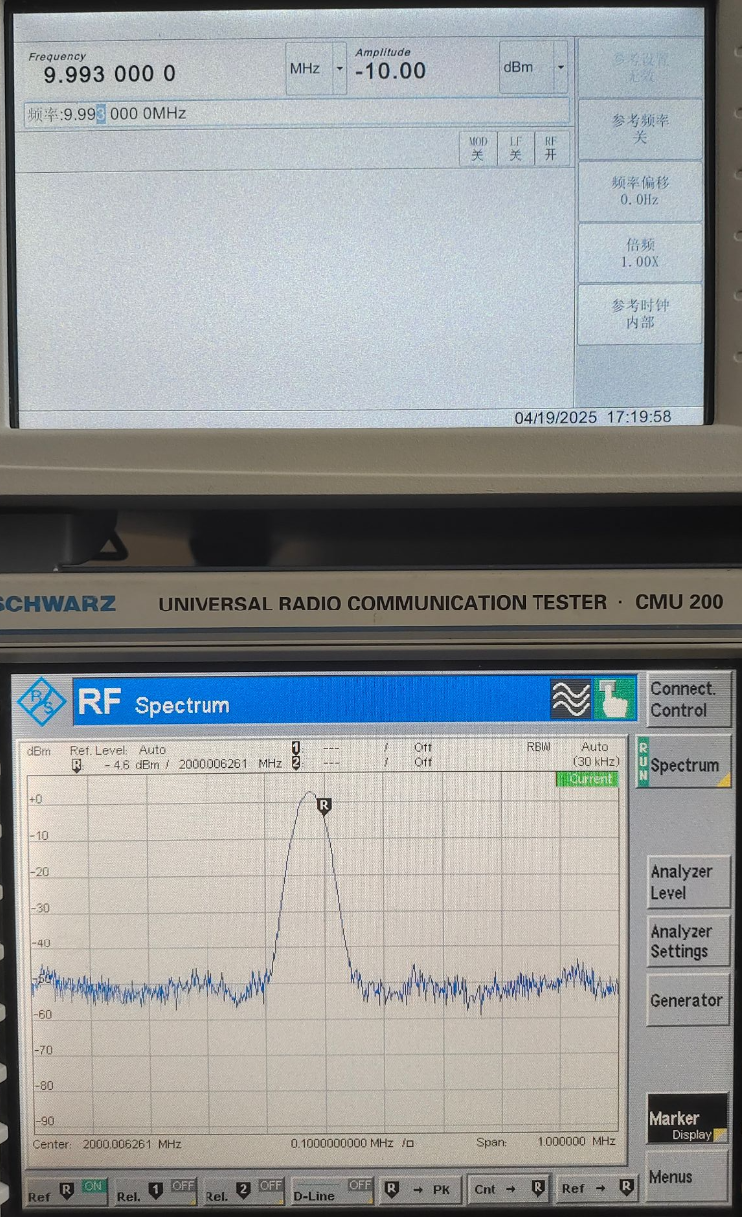

此时频谱仪的波形如图1-20所示。

图1-20 频谱仪波形

当减小或者增大信号发生器的频率时，在频谱仪上的波形也会随之改变，如图1-21所示。

图1-21 信号发生器与频谱仪的变化

此时就代表10M时钟已经同步，根据10M进行校准。
