PCIe-403信号处理模块VU

     UD PCIe-403信号处理模块为标准PCIe全高的结构，对外支持PCIe3.0×16通信，也可以采用千兆以太网、万兆以太网接口进行通信，支持多板级联，支持XCVU5P、XCVU7P、XCVU9P、XCVU13P、XCVU190 FPGA。板载两组DDR4的存储器，位宽为64bit，分别容量为4GByte。板载有1个FMC+(兼容FMC子板)全互联的接口，满足VITA57.1和VITA57.4规范，可以适配大多数ADC/DAC FMC或FMC+子卡。全部器件选择工业级和以上质量等级元器件。

应用行业：

1. 1. 通信、卫星、雷达、视频图像等信号处理
   2. 数据采集存储、波形生成与回放
   3. 级联信号处理、多路万兆以太网/光纤分发
   4. 高速瞬态脉冲处理、测控仪器、软件无线电
   5. 高性能计算、服务器硬件加速、算法验证平台、Net FPGA

产品特点：

1. 1. PCIe接口：PCIe3.0×16
   2. FPGA：可选配XCVU5P、XCVU7P、XCVU9P、XCVU13P、XCVU190 FPGA
   3. FMC+ HPC，24路GTX，LA、HA、HB都全互联，可适配各种FMC AD/DA卡
   4. 支持JESD204C
   5. 单电源+6V~+12V供电，支持插入标准服务器或单独千兆、万兆网口使用
   6. 板载GPS/BD模块，也支持IRIG-B码时统输入
   7. 提供接口测试程序，专业团队提供技术支持
   8. 使用维护说明书详实，方便用户二次开发
   9. 质量可靠，成熟应用，批量出货，高性价比

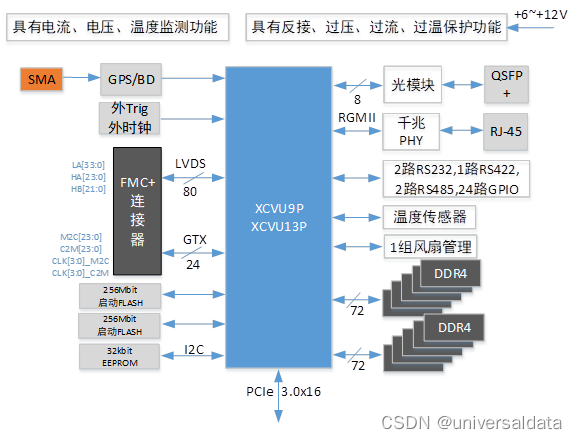

UD PCIe-403产品原理框图：

主要技术参数：

产品配置：

1. PCIe3.0×16配置，带宽≥10GB/s
2. FPGA: XCVU5P-2I、XCVU7P-2I、XCVU9P-2I、XCVU13P-2I可选配
3. 2组独立DDR4: 72bit位宽，速率2400Mb/s，4GB、8GB可选配
4. GPS/BD定位：中科微电子，带秒脉冲
5. 2组4路光纤：QSFP+，支持UDP/IP、TCP/IP、RapidIO、Aurora协议，速率≥12.5Gbps，可用于多板级联
6. 温度监控：贴片GX18B20，可以检测PCB板、环境或散热片温度
7. 电压监控：FPGA自带电压监控功能
8. 板载晶振：50MHz±10ppm
9. LED灯：电源指示灯1颗，状态指示灯8颗
10. 支持外触发、外时钟功能

FMC功能扩展：

1. 标准FMC+连接器，兼容FMC接口，满足VITA57.1、VITA57.4规范
2. GTX：24路连接到FPGA速率≥15Gbps，更高速率请沟通
3. 注意：80对LVDS的的电平，均为同一电平标准VADJ，默认电平1.8V

对外接口：

1. GPIO口：分3组各8路，共34路，支持3.3V或5V，速率最高40MHz
2. RS232口：2路标准RS232电平，速率最高120Kbps
3. RS422口：1路全双工，速率最高12Mbps，兼容RS485电平
4. RS485口：2路半双工，速率最高12Mbps，兼容RS422电平
5. 千兆网口：1路，RJ45连接器, 支持10M/100M/1000M BASE-T
6. 万兆网口：2组4路，QSFP+连接器，支持UDP/TCP、RapidIO、Aurora协议
7. 互联接口：通过8通道光纤接口互联
8. 外触发接口：SMA，外接信号经过滞回比较器后再到FPGA，3.3V或5V电平
9. 外时钟接口：SMA，外接信号直接到FPGA的全局时钟管脚，单端3.3V电平
10. 外接电源口：直流+6V~+12V，
11. 输出电源：支持输出（500mA电流）+12V或+5V或+3.3V供外接天线使用
12. JTAG接口：支持2.0间接双排14芯IDC连接器连接到下载器

其它特性：

1. PCB 板尺寸：111.15mm ×224.66mm
2. DC  +6V~+12V（±5%），功耗25W~95W（根据FPGA的频率和使用资源消耗）
3. 工作温度：‐20~+70℃、‐40~+85℃可选

测试程序：

1. FPGA的所有管脚已例化
2. FPGA读写DDR4、RS232/485/422/GPIO接口回环、PCIe接口识别到卡、获取GX18B20温度、接收GPS/BD模块数据、千兆以太网络PHY与计算机联通、光纤接口测试、LED跑马灯等

随货文档：

1. 模块用户手册（含硬件及软件说明、模块结构及散热注意说明）
2. 产品出货：模块1张（带FPGA散热片）、配套连接器（不带线，不含光模块）
3. 合格证、测试（试验）报告



FPGA资源对比表参考：

FPGA 资源对比表	7V690T	KU115T	VU9P	VU13P
Programmable Logic Cells	693.12K	1451.1K	2586K	3780K
RAM (# 36 Kb Blocks)	52.92Mb	75.9Mb	75.9Mb	94.5Mb
DSP Slices(18x25 MACCs)	3600	5520	6840	12288

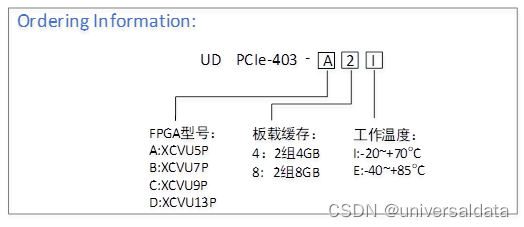

订购信息：



典型选型信息	配置说明	代理价(普票)
UD PCIe-403-C4I	XCVU9P， 2组4GB DDR4
UD PCIe-403-C8I	XCVU9P， 2组8GB DDR4
UD PCIe-403-D4I	XCVU13P，2组4GB DDR4
UD PCIe-403-D8I	XCVU13P，2组8GB DDR4
UD PCIe-403-A4I	XCVU9P， 2组4GB DDR4, 含千兆网和万兆网TCP/IP核 IP

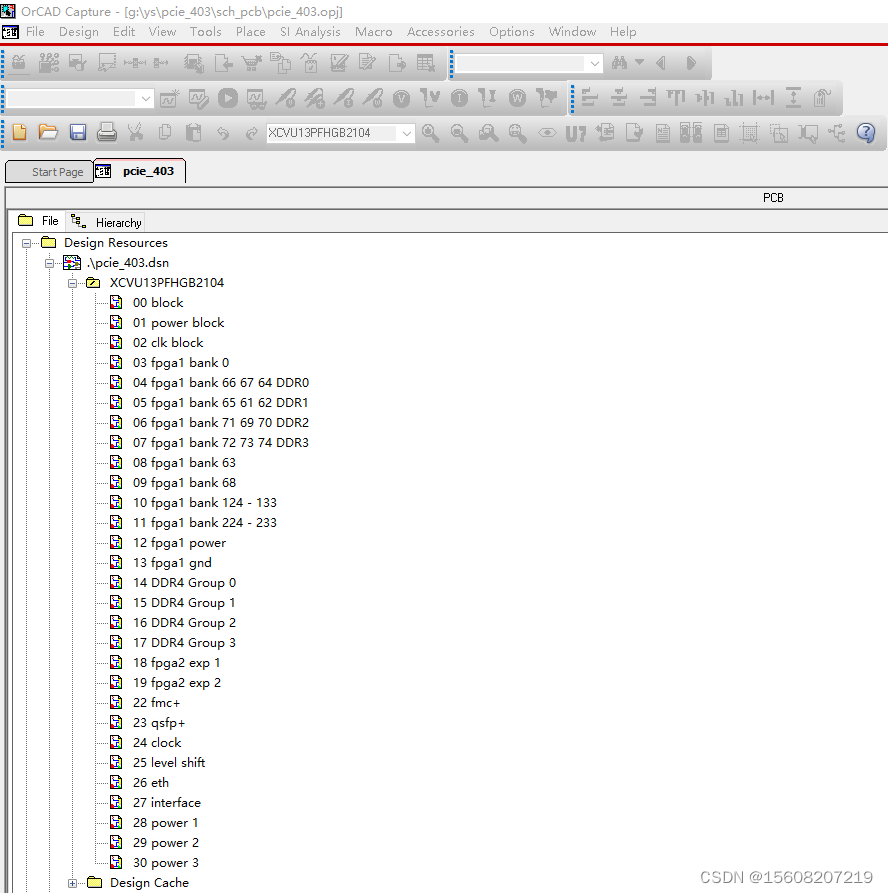

模块按照自主可控全国产化设计，兼容XCVU13PFHGB2104、JFM9VU13PB2104器件。
