【目标融合】基于扩展卡尔曼滤波（EKF）实现融合雷达和激光雷达数据，最终估计目标的运动轨迹附matlab代码

✅作者简介：热爱科研的Matlab仿真开发者，擅长数据处理、建模仿真、程序设计、完整代码获取、论文复现及科研仿真。

🍎 往期回顾关注个人主页：Matlab科研工作室

🍊个人信条：格物致知,完整Matlab代码获取及仿真咨询内容私信。

🔥 内容介绍

一、引言：多传感器融合在目标跟踪中的核心价值

在当今科技飞速发展的时代，自动驾驶、无人机导航等前沿领域对目标运动轨迹的精确估计提出了极高要求。单一传感器在执行此类任务时，往往暴露出诸多局限性。以测量噪声为例，它如同顽固的干扰源，时刻影响着传感器数据的准确性；视角局限则像一道无形的枷锁，限制了传感器对目标全方位信息的获取。这些问题使得单一传感器在高精度轨迹估计的道路上举步维艰。

雷达与激光雷达作为两种重要的传感器，各自具备独特的优势。雷达凭借其出色的径向速度测量能力，能够精准捕捉目标的速度变化。其全天候工作的特性，更是使其在恶劣天气条件下依然能稳定运行，为系统提供可靠的数据支持。而激光雷达则以厘米级的位置精度著称，它通过发射激光束并接收反射信号，能够构建出目标的高精度三维模型，对目标的位置信息进行精确刻画。

为了充分发挥雷达与激光雷达的优势，扩展卡尔曼滤波（EKF）技术应运而生。EKF 如同一位技艺精湛的融合大师，能够巧妙地将雷达和激光雷达的数据进行融合，实现两者的优势互补。通过 EKF 的处理，系统可以综合利用雷达的速度信息和激光雷达的位置信息，从而更准确地估计目标的运动轨迹。

本文将深入探讨基于 EKF 的多传感器融合轨迹估计方法，从数学原理的深度剖析，到工程实现的具体步骤，为读者呈现一个完整的技术解析。通过本文的阐述，读者将对这一关键技术有更全面、深入的理解，为相关领域的研究和应用提供有力的参考。

二、EKF 原理与多传感器融合基础

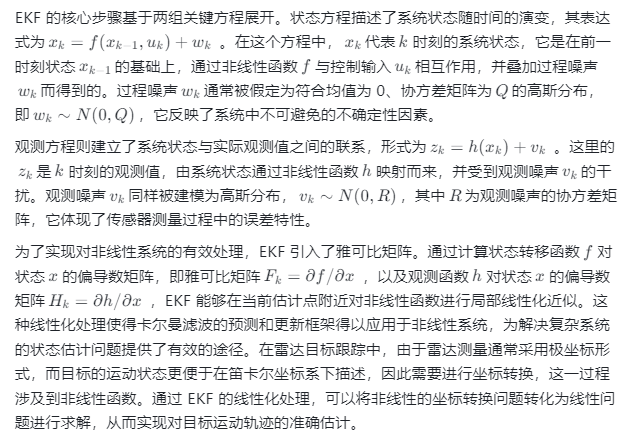

2.1 扩展卡尔曼滤波核心思想

在复杂的实际应用场景中，系统往往呈现出非线性特性，传统的卡尔曼滤波方法难以直接适用。扩展卡尔曼滤波（EKF）应运而生，它通过巧妙的一阶泰勒展开操作，对非线性系统进行局部线性化处理，从而成功地将卡尔曼滤波框架拓展至非线性领域。

2.2 雷达与激光雷达数据特性对比

雷达与激光雷达作为多传感器融合系统中的重要组成部分，各自具备独特的数据特性，这些特性直接影响着它们在目标跟踪中的表现和应用方式。

从测量形式上看，雷达采用极坐标进行测量，能够获取目标的距离、角度以及径向速度信息。这种测量方式使得雷达在速度测量方面具有天然的优势，它可以利用多普勒效应精确地测量目标的径向速度，为跟踪目标的运动提供关键信息。雷达在抗恶劣天气方面表现出色，其发射的无线电波能够穿透雨、雾、雪等恶劣天气条件，保证在复杂环境下仍能稳定地获取目标数据。由于雷达测量的极坐标形式与目标运动状态常用的笛卡尔坐标表示不一致，在进行数据融合和处理时，需要进行复杂的坐标转换，这不可避免地引入了非线性因素。雷达测量还存在高斯噪声以及杂波干扰，杂波可能来自周围的建筑物、地形等反射信号，这些干扰会影响雷达对目标真实信息的提取。

激光雷达则以笛卡尔坐标输出目标的$$x, $$位置信息，其最大的优势在于能够提供高精度的位置测量。激光雷达通过发射激光束并接收反射光，能够生成高密度的点云数据，从而精确地描绘出目标的位置和形状。在构建地图和对目标进行精细定位方面，激光雷达具有不可替代的作用。其测量噪声主要表现为高斯噪声和离群点噪声。离群点噪声通常是由于动态物体的快速移动或反射特性的异常导致的，这些离群点会对激光雷达的数据处理和目标识别产生干扰，需要通过专门的算法进行剔除。与雷达相比，激光雷达的观测模型相对简单，基本可以视为线性模型，这使得其在数据处理和融合时的非线性程度较低。

通过对雷达与激光雷达数据特性的深入对比，可以清晰地看到两者在多传感器融合中具有很强的互补性。在实际应用中，充分发挥它们的优势，合理地利用 EKF 进行数据融合，能够显著提高目标运动轨迹估计的准确性和可靠性。

三、融合系统建模：从传感器信号到状态空间

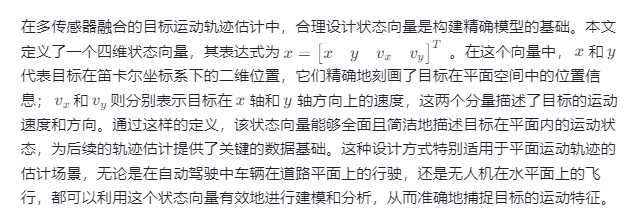

3.1 状态向量设计

3.2 雷达与激光雷达观测模型

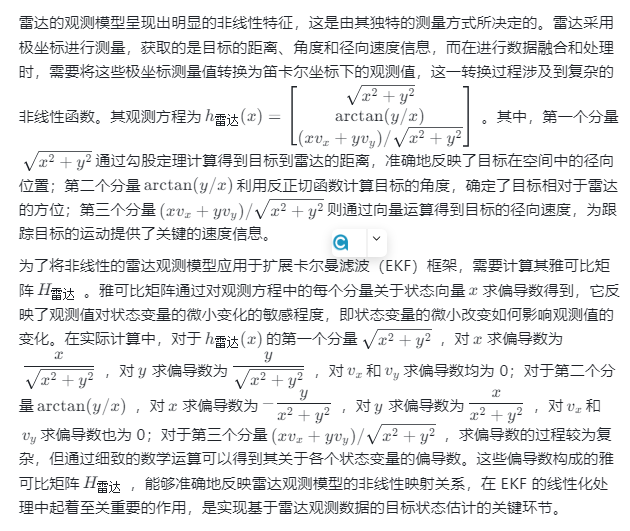

3.2.1 雷达观测模型（非线性）

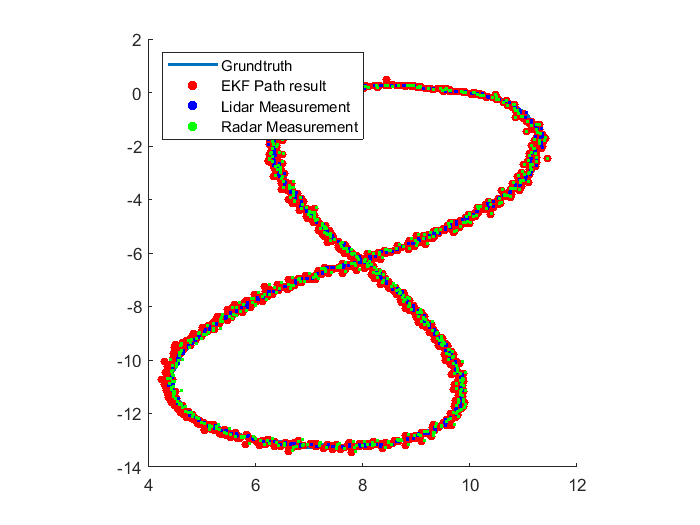

⛳️ 运行结果

📣 部分代码

dt = 0.1;

Data = csvread('Radar_Lidar_Data1.csv',1,1);

% Data = csvread('Radar_Lidar_Data2.csv',1,1);

Radar_Measurement = [];

Lidar_Measurement = [];

EKF_Path = [];

F = [[1, 0, dt, 0];

     [0, 1, 0, dt];

     [0, 0, 1, 0];

     [0, 0, 0, 1]];

u = 0;

B = [(dt^2)/2 (dt^2)/2 dt dt]';

P = [[1, 0, 0, 0];

     [0, 1, 0, 0];

     [0, 0, 1000, 0];

     [0, 0, 0, 1000]];

R_l = [[0.0025, 0];

       [0, 0.0025]];

R_r = [[0.09, 0, 0];

      [0, 0.005, 0];

      [0, 0, 0.09]];

Q = [(dt^2)/4 0 (dt^3)/2 0;

     0 (dt^2)/4 0 (dt^3)/2;

     (dt^3/2) 0 (dt^2) 0;

     0 (dt^3)/2 0 (dt^2)];

H = [[1, 0, 0, 0];

     [0, 1, 0, 0]];

I = eye(4);
