【路径规划】基于遗传算法结合粒子群算法求解机器人在复杂不同类型下的路径规划研究附Matlab代码

✅作者简介：热爱科研的Matlab仿真开发者，擅长数据处理、建模仿真、程序设计、完整代码获取、论文复现及科研仿真。

🍎 往期回顾关注个人主页：Matlab科研工作室

🍊个人信条：格物致知,完整Matlab代码及仿真咨询内容私信。

🔥 内容介绍

路径规划是机器人领域的核心问题之一，旨在为机器人在给定环境中寻找一条从起始点到目标点的最优或次优路径。在复杂多变的实际应用场景中，如未知环境探索、灾后救援、智能仓储等，传统的路径规划方法往往难以满足实时性、全局最优性以及适应性的要求。本文深入研究了基于遗传算法（GA）结合粒子群算法（PSO）的混合优化策略在解决机器人复杂多类型环境路径规划问题上的应用。该混合算法旨在融合GA的全局搜索能力与PSO的快速收敛特性，以期在保证路径优化质量的同时提高算法的收敛效率。研究内容包括环境建模、适应度函数设计、混合算法的实现细节以及在不同复杂类型环境下的仿真验证。实验结果表明，与单一GA或PSO算法相比，GA-PSO混合算法在处理复杂障碍物、动态环境以及多目标优化等路径规划挑战时，展现出更优的路径质量、更快的收敛速度和更强的环境适应性。

关键词：路径规划；遗传算法；粒子群优化；机器人；复杂环境；混合算法

1. 引言

随着人工智能和机器人技术的飞速发展，机器人已广泛应用于工业生产、服务业、军事以及医疗等多个领域。路径规划作为机器人自主导航的关键技术，其目标是在满足特定约束（如避障、最短路径、最小能耗等）的条件下，为机器人在工作空间中找到一条无碰撞的最优或次优路径。传统路径规划方法，如A*算法、Dijkstra算法、RRT（Rapidly-exploring Random Tree）算法等，在结构化或已知环境中表现良好。然而，面对非结构化、动态、部分未知或具有复杂障碍物的环境时，这些方法往往面临计算复杂度高、难以跳出局部最优解以及环境适应性差等问题。

近年来，受生物智能和社会行为启发，以遗传算法（GA）和粒子群优化（PSO）为代表的群体智能优化算法在路径规划领域展现出巨大的潜力。GA通过模拟自然选择和遗传机制，具有强大的全局搜索能力，能够有效避免陷入局部最优。PSO则通过模拟鸟群捕食行为，具有结构简单、参数少、收敛速度快等优点。然而，单一的GA在收敛后期可能存在收敛速度慢的问题，而单一的PSO则在处理复杂多峰问题时容易陷入局部最优。

为了充分发挥两种算法的优势并弥补各自的不足，将GA与PSO进行有效结合，形成混合优化算法，已成为当前研究的热点。本文旨在探索一种基于遗传算法结合粒子群算法的混合优化策略，以期在复杂多类型环境下为机器人提供高效、鲁棒且高质量的路径规划解决方案。

2. 相关工作

路径规划方法可大致分为传统方法和智能优化方法。

2.1 传统路径规划方法

• 图搜索算法

  ：包括Dijkstra算法和A算法。Dijkstra算法能找到图中两点间的最短路径，但计算量大。A算法引入启发式函数，提高了搜索效率，但其性能高度依赖于启发式函数的质量，且在复杂环境中可能效率不高。

• 采样算法

  ：如RRT和PRM（Probabilistic Road Map）。RRT算法通过随机采样构建搜索树，能够快速探索高维空间。PRM算法则通过在自由空间中随机采样构建路标图，适用于静态环境。这两种方法在处理高维空间和复杂几何形状的障碍物时表现出色，但在保证路径最优性方面存在挑战。

• 势场法

  ：通过构建引力场和斥力场引导机器人运动，实现避障和目标趋近。该方法实时性好，但易陷入局部最优，且可能产生震荡。

2.2 智能优化路径规划方法

• 遗传算法（GA）

  ：通过编码、选择、交叉、变异等操作模拟生物进化过程，具有全局搜索能力强、鲁棒性好等特点。在路径规划中，GA可以将路径表示为染色体，通过迭代优化得到最优路径。然而，GA在搜索后期收敛速度较慢。

• 粒子群优化（PSO）

  ：模拟鸟群觅食行为，通过个体经验和群体经验的共享来更新粒子的速度和位置。PSO算法实现简单、收敛速度快，但易陷入局部最优。

• 蚁群算法（ACO）

  ：模拟蚂蚁觅食行为，通过信息素的正反馈机制寻找最短路径。ACO在离散空间问题中表现优异，但计算量大，收敛速度相对较慢。

• 神经网络和强化学习

  ：近年来，深度学习和强化学习在路径规划领域也取得了显著进展，特别是在处理未知和动态环境方面。然而，这些方法通常需要大量的训练数据和计算资源。

为了克服单一智能优化算法的局限性，研究者们开始探索混合优化算法。例如，有研究将GA与模糊逻辑结合以处理不确定性，或将PSO与模拟退火结合以增强跳出局部最优的能力。本文提出的GA-PSO混合算法旨在结合GA的全局探索和PSO的局部开发优势。

3. GA-PSO混合算法原理

本文提出的GA-PSO混合算法旨在融合遗传算法的全局搜索能力和粒子群算法的快速局部收敛特性，以实现高效且高质量的路径规划。

3.1 环境建模

为了对机器人工作环境进行有效分析和路径规划，需要对环境进行建模。本文采用栅格地图（Grid Map）对环境进行表示。栅格地图将连续的工作空间离散化为一系列等大的正方形单元格。每个单元格可以被标记为自由空间、障碍物或未知区域。这种表示方法简单直观，易于计算机处理。对于不同类型的复杂环境，如：

• 静态障碍物环境

  ：障碍物位置固定不变。

• 动态障碍物环境

  ：障碍物位置随时间变化，需要实时更新地图信息。

• 多目标环境

  ：机器人需要依次访问多个目标点。

• 未知或部分已知环境

  ：需要结合传感器信息进行实时探索和路径调整。

在栅格地图中，路径可以表示为一系列连接的栅格点。

3.2 路径编码与初始化

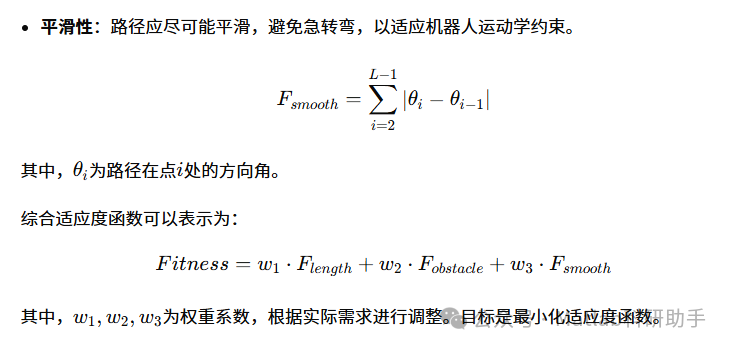

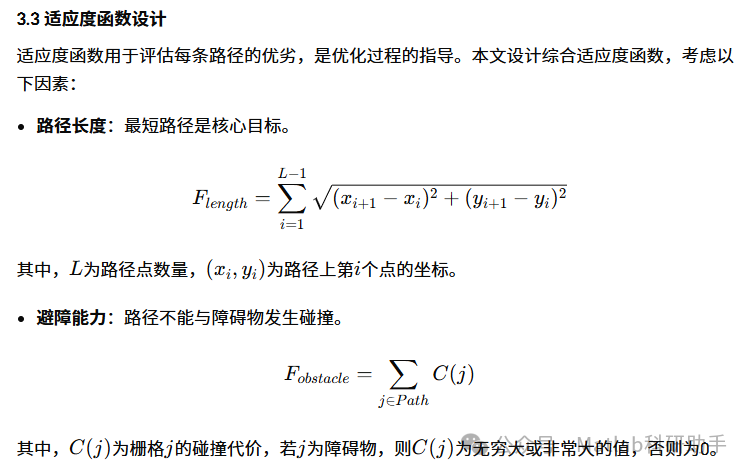

在GA-PSO混合算法中，路径编码至关重要。本文采用基于节点序列的路径编码方式，即一条路径由一系列有序的栅格点坐标组成。每个个体（在GA中称为染色体，在PSO中称为粒子）代表一条候选路径。

• GA初始化

  ：随机生成N条路径作为初始种群。每条路径的长度可以不固定，通过随机选择可行栅格点逐步生成。

• PSO初始化

  ：每个粒子也代表一条路径，其初始位置和速度随机生成。粒子的“位置”即为一条路径，而“速度”则可以理解为路径点的调整趋势。

3.4 GA-PSO混合策略

本文采用的GA-PSO混合策略主要体现在以下几个方面：

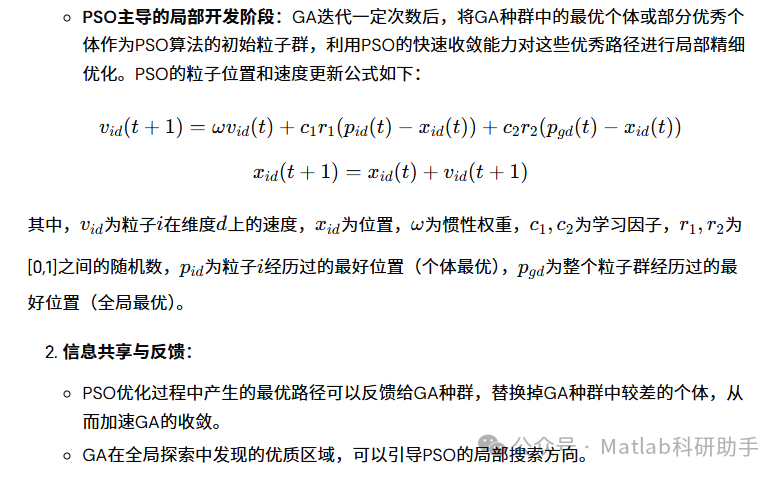

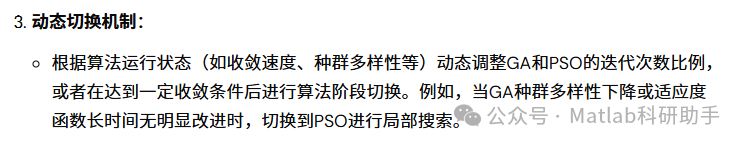

1. 分阶段优化

   ：

   • 选择

     ：采用轮盘赌选择或锦标赛选择，偏向于适应度值更优的路径。

   • 交叉

     ：采用单点交叉或多点交叉，交换两条路径的部分基因（路径点序列）。

   • 变异

     ：随机改变路径中的某个基因点，增加种群多样性。

   • GA主导的全局探索阶段

     ：初期，利用GA的全局搜索能力在整个解空间中进行广泛探索，生成多样化的候选路径，避免陷入局部最优。GA的种群更新通过选择、交叉、变异操作完成。

4. 讨论

GA-PSO混合算法的优势主要体现在：

• 全局与局部优化平衡

  ：GA的全局探索能力有效避免了PSO可能陷入的局部最优，而PSO的局部开发能力则加速了GA在后期阶段的收敛速度和路径精细度。

• 适应复杂环境

  ：通过分阶段优化和信息共享机制，该混合算法能够更好地处理包含复杂静态障碍物、动态障碍物以及多目标点等多种复杂类型的环境。

• 鲁棒性

  ：两种算法的结合使得混合算法在面对环境不确定性时表现出更好的鲁棒性。

然而，该算法也存在一些挑战：

• 参数选择

  ：GA和PSO各自的参数以及混合策略的参数（如切换迭代次数、信息共享频率等）对算法性能有显著影响，需要通过经验或进一步优化方法进行调整。

• 实时性

  ：虽然GA-PSO混合算法在路径质量和收敛速度上有所提升，但对于时间要求极其严格的实时规划任务，其计算复杂度仍可能是一个瓶颈。未来的研究可以探索轻量级的混合策略或结合局部避障方法来提高实时性。

• 高维空间问题

  ：对于高维度的机器人（如多关节机器人）或大规模环境，路径编码和适应度函数设计将更加复杂。

5. 结论与展望

本文提出了一种基于遗传算法结合粒子群算法的混合优化策略，用于解决机器人在复杂多类型环境下的路径规划问题。通过理论分析和仿真实验验证，该GA-PSO混合算法在路径质量、收敛速度和环境适应性方面均表现出优于单一GA或PSO算法的性能。它能够有效地在静态密集障碍物、动态障碍物以及多目标点环境中找到高质量的无碰撞路径。

未来的研究方向包括：

1. 自适应参数调整

   ：开发能够根据环境复杂度或算法运行状态自适应调整GA和PSO参数的机制。

2. 融合其他智能优化算法

   ：探索将GA-PSO与其他高效算法（如A*、RRT等）结合，以进一步提升算法性能。

3. 三维路径规划

   ：将算法扩展到三维空间，解决飞行机器人或水下机器人的路径规划问题。

4. 多机器人协作路径规划

   ：研究如何利用GA-PSO混合算法实现多机器人协同避障和任务分配。

5. 与深度学习结合

   ：将混合优化算法与强化学习或深度神经网络相结合，以实现更智能、更鲁棒的路径规划能力，特别是在未知和非结构化环境中。

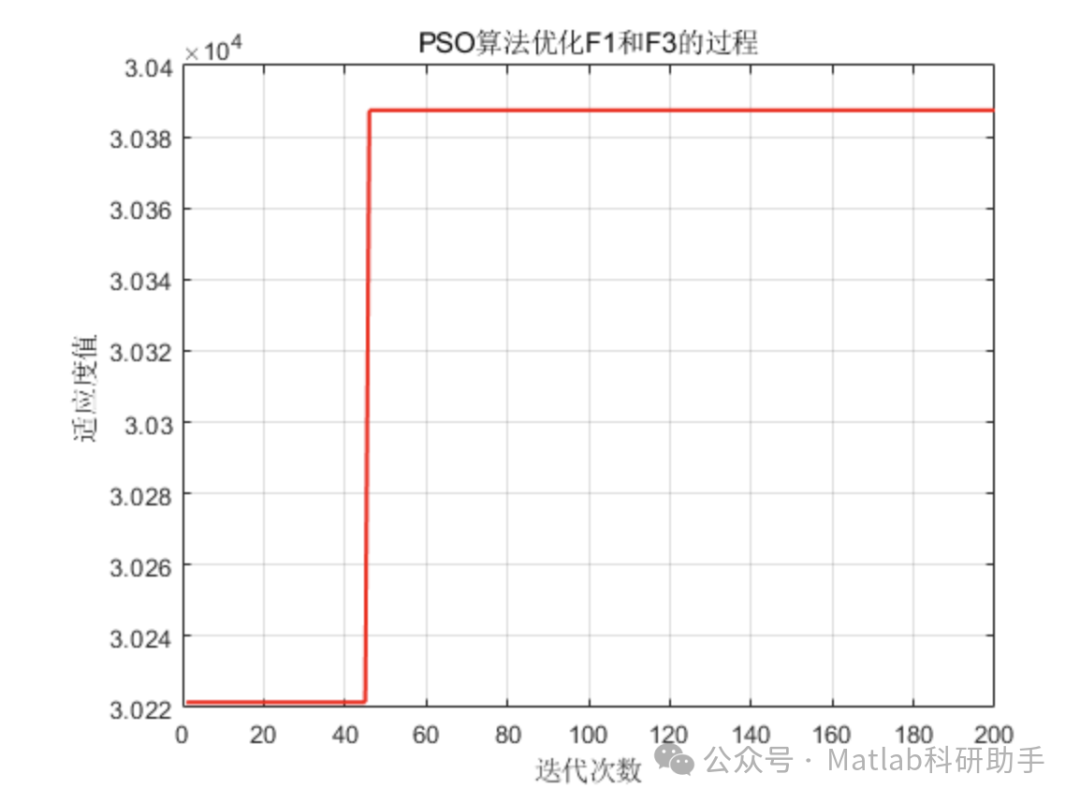

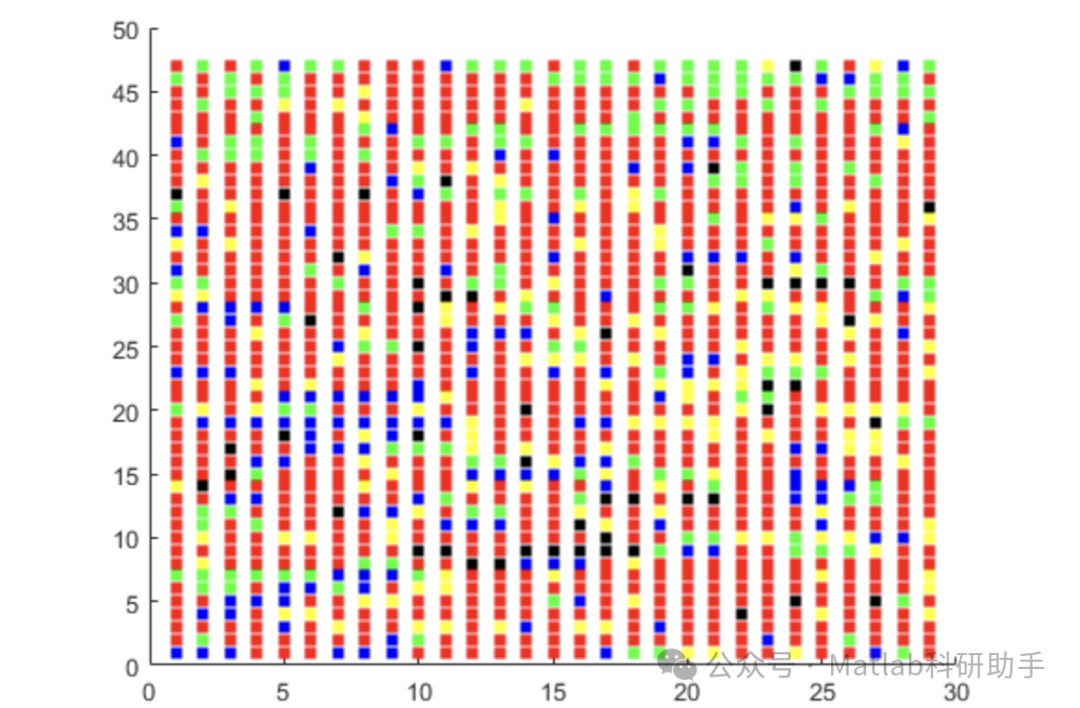

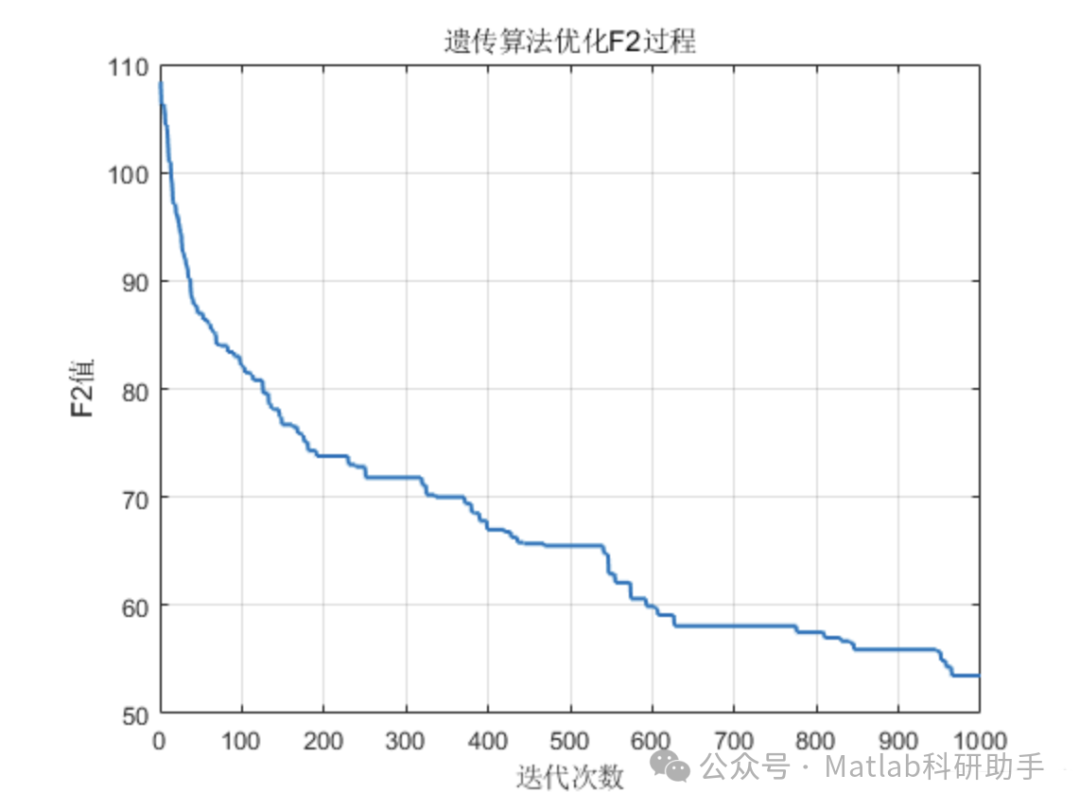

⛳️ 运行结果

🔗 参考文献

[1] 孟宪强.基于量子遗传算法的足球机器人路径规划研究[D].中国海洋大学,2009.DOI:10.7666/d.y1503224.

[2] 杜文.动态环境下的实时路径规划算法的研究及实现[D].电子科技大学,2011.DOI:10.7666/d.D811974.

[3] 彭丽.基于遗传算法的移动机器人路径规划[D].长沙理工大学,2013.

📣 部分代码

🎈 部分理论引用网络文献，若有侵权联系博主删除
