基于BP神经网络的车牌识别系统附Matlab代码

✅作者简介：热爱科研的Matlab仿真开发者，擅长数据处理、建模仿真、程序设计、完整代码获取、论文复现及科研仿真。

🍎 往期回顾关注个人主页：Matlab科研工作室

🍊个人信条：格物致知,完整Matlab代码及仿真咨询内容私信。

🔥 内容介绍

车牌识别系统作为智能交通领域的关键技术，在交通监控、停车场管理、违章处罚等场景中发挥着重要作用。传统的车牌识别方法在复杂环境下（如光照变化、图像模糊、字符污损等）识别精度往往受限，而基于 BP 神经网络的车牌识别系统凭借其强大的非线性拟合能力和自学习能力，能够有效提升识别的鲁棒性和准确性。下面将详细探讨该系统的设计与实现。

车牌识别系统的基本流程

基于 BP 神经网络的车牌识别系统通常由四个核心模块组成，即图像预处理、车牌定位、字符分割和字符识别，各模块协同工作完成从原始图像到车牌字符输出的全过程。

图像预处理旨在消除原始图像中的噪声、改善图像质量，为后续的车牌定位和字符识别奠定基础；车牌定位是从预处理后的图像中准确提取出车牌区域，是整个系统的关键环节之一；字符分割则将定位到的车牌区域分割为单个字符图像，便于后续的字符识别；字符识别模块利用 BP 神经网络对分割后的字符进行分类识别，最终输出车牌号码。

核心模块设计

图像预处理

原始车牌图像可能受到光照不均、拍摄角度偏差、噪声干扰等因素影响，需要进行预处理以提升图像质量。主要步骤包括：

• 灰度化：将彩色图像转换为灰度图像，减少数据量的同时保留图像的关键信息。通过加权平均法（如 R、G、B 分量分别乘以 0.299、0.587、0.114 后求和）实现灰度化转换。

• 图像增强：针对光照不均的问题，采用直方图均衡化或伽马校正等方法增强图像的对比度，使字符与背景的差异更加明显。例如，直方图均衡化通过调整图像的灰度分布，扩大灰度值的动态范围，提升图像的视觉效果。

• 噪声去除：采用中值滤波、高斯滤波等方法去除图像中的噪声（如椒盐噪声、高斯噪声）。中值滤波对椒盐噪声的去除效果尤为显著，通过取像素点邻域内的中值替换该像素值，有效抑制噪声的同时保留图像边缘信息。

• 二值化：将灰度图像转换为黑白二值图像，使字符区域为黑色（或白色），背景为白色（或黑色）。通过设定合适的阈值（如大津法自动确定阈值），将灰度值高于阈值的像素设为 255（白色），低于阈值的设为 0（黑色），实现字符与背景的分离。

车牌定位

车牌定位的目标是从预处理后的图像中准确找到车牌所在的区域，常用的方法包括基于边缘检测、颜色特征和纹理特征的定位算法：

• 边缘检测：利用 Sobel 算子、Canny 算子等提取图像中的边缘信息，车牌区域通常包含密集的水平和垂直边缘，通过分析边缘的分布特征（如宽高比、面积等）筛选出候选车牌区域。

• 颜色特征：根据车牌的颜色特性（如蓝色、黄色、白色等）进行定位。例如，在 HSV 颜色空间中，设定蓝色车牌的色调（H）、饱和度（S）和明度（V）范围，提取符合条件的区域作为候选车牌区域。

• 纹理特征：车牌字符具有规则的纹理结构，通过灰度共生矩阵等方法提取图像的纹理特征，结合支持向量机（SVM）等分类器判断候选区域是否为车牌区域。

定位到候选车牌区域后，还需要进行倾斜校正和区域裁剪，将车牌区域调整为水平状态并裁剪出感兴趣区域（ROI），确保后续字符分割的准确性。

字符分割

字符分割是将车牌区域内的字符逐个分离出来，由于车牌字符排列整齐（通常为一行或两行），可采用基于投影的分割方法：

• 水平投影：计算车牌区域在水平方向上的像素累加和，根据累加和的突变点确定字符的上下边界，去除上下边缘的边框和噪声。

• 垂直投影：在水平分割的基础上，计算垂直方向上的像素累加和，字符区域的累加和较大，背景区域的累加和较小，通过寻找累加和的极小值点确定字符的左右边界，实现单个字符的分割。

对于粘连字符或断裂字符，可采用形态学运算（如腐蚀、膨胀）进行预处理，改善字符的完整性后再进行分割。分割后的字符图像需要进行归一化处理（如调整为统一的尺寸，如 20×20 像素），以便输入到 BP 神经网络中进行识别。

基于 BP 神经网络的字符识别

字符识别是车牌识别系统的核心，BP 神经网络通过学习字符的特征模式，实现对字符的分类识别。

BP 神经网络结构设计

针对车牌字符识别问题，BP 神经网络通常采用三层结构（输入层、隐含层、输出层）：

• 输入层：输入为归一化后的字符图像像素值，若字符图像尺寸为 20×20，则输入层神经元数量为 400（20×20），每个神经元对应一个像素的灰度值（0 或 255）。

• 隐含层：隐含层的神经元数量需要根据实验调整，通常取输入层神经元数量的 1.5-2 倍（如 600-800 个），采用 Sigmoid 函数或 ReLU 函数作为激活函数，增强网络的非线性拟合能力。

• 输出层：输出层神经元数量取决于待识别的字符种类，我国车牌字符包括 26 个英文字母（A-Z，不包含 I 和 O）、10 个数字（0-9）以及省份简称（如 “京”“沪” 等 31 个汉字），因此输出层神经元数量通常为 67（24+10+31），每个神经元对应一个字符，输出值表示该字符的概率，通过取最大值对应的字符作为识别结果。

神经网络训练

• 数据集准备：收集大量的车牌字符样本图像，经过预处理和归一化后构建训练集和测试集。训练集样本数量应足够多（通常数千至数万张），以保证网络的泛化能力。

• 参数初始化：随机初始化网络的连接权值和偏置值，初始值通常设置为较小的随机数。

• 前向传播：将训练样本输入到网络中，计算隐含层和输出层的输出值。

• 误差计算：根据输出层的实际输出与期望输出（字符对应的独热编码）计算误差（如均方误差）。

• 反向传播：采用梯度下降法将误差从输出层反向传播到输入层，调整各层的连接权值和偏置值，以减小误差。

• 迭代训练：重复前向传播和反向传播过程，直到误差达到预设的阈值或达到最大训练次数。

字符识别过程

将分割并归一化后的字符图像输入到训练好的 BP 神经网络中，网络输出层的神经元会产生对应于各个字符的概率值，选择概率最大的字符作为识别结果，依次识别所有字符后拼接得到完整的车牌号码。

系统性能评估与优化

性能评估指标

评估基于 BP 神经网络的车牌识别系统性能的主要指标包括：

• 识别准确率：正确识别的车牌数量与总测试车牌数量的比值，反映系统的整体识别效果。

• 字符识别率：正确识别的字符数量与总测试字符数量的比值，用于分析单个字符的识别性能。

• 识别速度：系统处理单张车牌图像所需的时间，影响系统的实时性。

在复杂场景下（如恶劣天气、模糊图像、倾斜车牌等）的识别性能也是重要的评估内容，能够反映系统的鲁棒性。

系统优化方向

为进一步提升系统的性能，可从以下几个方面进行优化：

• 特征提取优化：除了使用原始像素值作为输入外，可提取字符的几何特征（如笔画数量、端点数量）、纹理特征（如 LBP 特征）等，作为 BP 神经网络的输入，减少输入维度的同时保留关键信息，提高识别效率和准确率。

• 神经网络结构优化：采用深层 BP 神经网络（增加隐含层数量）或结合 dropout 技术防止过拟合，通过网格搜索或遗传算法优化隐含层神经元数量、学习率等超参数。

• 集成学习：将多个 BP 神经网络的识别结果进行融合（如投票法），利用多模型的协同作用提升识别的可靠性。

• 数据增强：通过对训练样本进行旋转、缩放、加噪声等数据增强操作，扩大训练集规模，提高网络对复杂场景的适应能力。

应用场景与展望

基于 BP 神经网络的车牌识别系统凭借其较高的识别精度和较强的适应性，在多个领域得到了广泛应用：

• 智能交通监控：实时识别道路上的车辆车牌，实现对违章车辆（如闯红灯、超速）的自动抓拍和处罚。

• 停车场管理：通过识别进出车辆的车牌，实现自动计费、车位引导和车辆防盗等功能。

• 小区安防：对进出小区的车辆进行车牌识别，限制外来车辆进入，提升小区的安全性。

未来，随着深度学习技术的发展，可将 BP 神经网络与卷积神经网络（CNN）相结合，利用 CNN 自动提取字符的深层特征，进一步提升车牌识别的精度和鲁棒性。同时，结合边缘计算技术，将车牌识别系统部署在前端设备（如摄像头）上，实现实时处理和快速响应，推动智能交通系统的智能化发展。

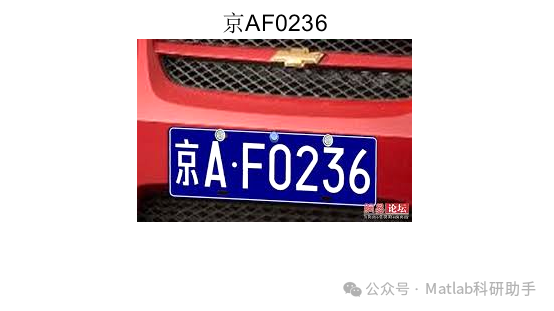

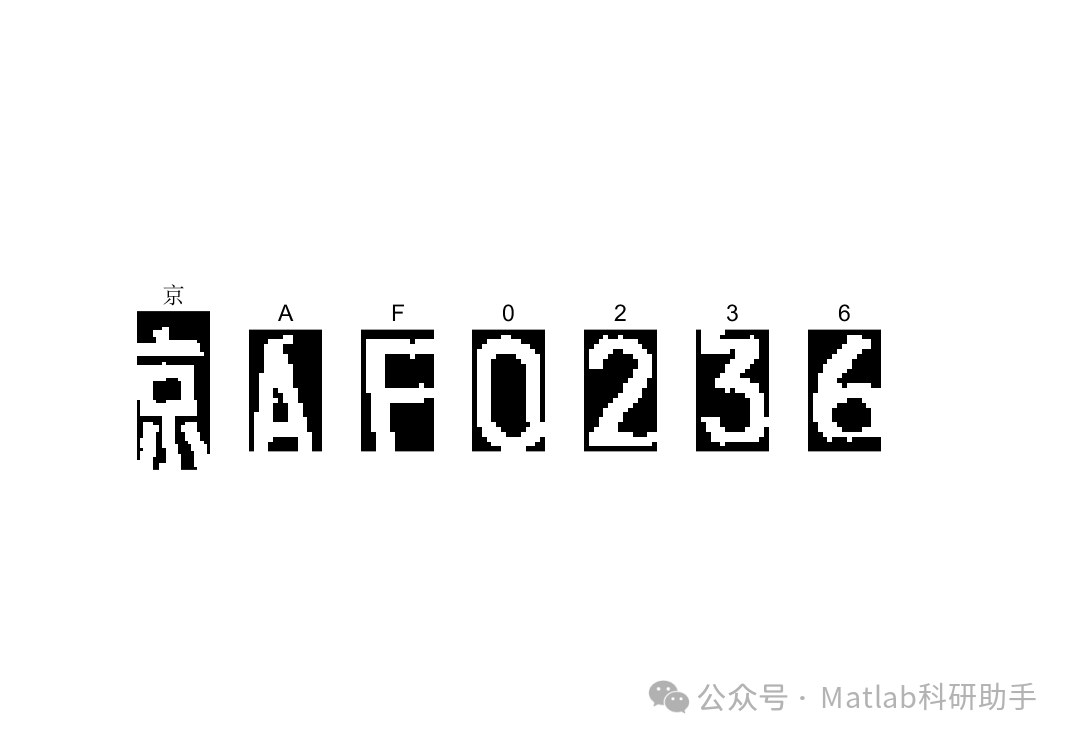

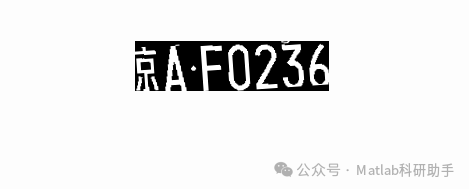

⛳️ 运行结果

🔗 参考文献

[1] 呙润华,苏婷婷,马晓伟.BP神经网络联合模板匹配的车牌识别系统[J].清华大学学报：自然科学版, 2013(9):6.DOI:CNKI:SUN:QHXB.0.2013-09-001.

[2] 郭招球,赵跃龙,高敬欣.基于小波和神经网络的车牌字符识别新方法[J].计算机测量与控制, 2006, 14(9):3.DOI:10.3321/j.issn:1671-4598.2006.09.047.

[3] 张玲,张鸣明,何伟.基于BP神经网络算法的车牌字符识别系统设计[J].电视技术, 2008(z1):3.DOI:10.3969/j.issn.1002-8692.2008.z1.050.
