在大数据与人工智能快速发展的背景下，基于深度学习的预测技术在各个领域得到了广泛应用。卷积神经网络（CNN）凭借其强大的特征提取能力，在图像、语音、时序数据等预测任务中表现出色。然而，传统 CNN 在特征学习过程中，对关键特征的关注度不足，可能导致预测精度受限。卷积注意力模块（CBAM）作为一种轻量级注意力机制，能够有效增强 CNN 对重要特征的提取和利用能力。将 CBAM 与 CNN 结合形成的 CBAM-CNN 模型，在各类预测任务中展现出更优的性能。本文将深入探讨基于 CBAM-CNN 卷积神经网络的预测研究。

CBAM-CNN 的基本原理

CBAM 模块的构成

CBAM（Convolutional Block Attention Module）由通道注意力模块（Channel Attention Module）和空间注意力模块（Spatial Attention Module）两部分组成，通过依次计算通道和空间维度的注意力权重，实现对特征图的自适应加权。

通道注意力模块：聚焦于特征图中不同通道的重要性。首先对输入特征图分别进行全局平均池化和全局最大池化，得到两个不同的通道描述符；然后将这两个描述符输入到一个共享的多层感知机（MLP）中，经过激活函数（如 Sigmoid）输出通道注意力权重；最后将该权重与输入特征图进行逐通道相乘，增强关键通道的特征。

空间注意力模块：关注特征图中不同空间位置的重要性。先对通道注意力模块输出的特征图在通道维度上进行平均池化和最大池化，得到两个单通道特征图；将这两个特征图拼接后，通过一个卷积层（通常为 1×1 卷积）压缩通道数至 1，并经过 Sigmoid 激活函数生成空间注意力权重；最后将该权重与输入特征图进行逐像素相乘，突出重要空间位置的特征。

CBAM 与 CNN 的融合

CBAM-CNN 模型在传统 CNN 的基础上，将 CBAM 模块嵌入到卷积块中，形成 “卷积层 + CBAM 模块 + 激活函数 + 池化层” 的基本结构。具体而言，在 CNN 的每个卷积块后添加 CBAM 模块，使网络在提取特征的同时，能够自动学习并强化关键特征，抑制无关或冗余特征。这种融合方式不仅不会显著增加模型的计算复杂度，还能有效提升模型对重要特征的敏感度，为后续的预测任务提供更有价值的特征信息。

基于 CBAM-CNN 的预测研究流程

数据准备与预处理

预测任务的性能很大程度上依赖于数据的质量，数据准备与预处理是研究的基础步骤，主要包括：

数据收集：根据具体预测任务，收集相关的数据集。例如，在图像预测任务中，收集包含目标特征的图像数据；在时序预测任务中，采集时间序列数据（如气象数据、电力负荷数据等）。

数据清洗：去除数据中的异常值、缺失值和噪声。对于图像数据，可通过去模糊、降噪等处理改善质量；对于时序数据，采用插值法填补缺失值，使用滤波算法（如滑动平均）平滑噪声。

数据标准化 / 归一化：将数据转换到统一的尺度（如 [0,1] 或 [-1,1]），避免因数据量级差异对模型训练产生干扰。例如，对图像像素值进行归一化处理，对时序数据采用 Z-score 标准化。

数据划分：将数据集分为训练集、验证集和测试集。训练集用于模型参数的学习，验证集用于调整模型超参数（如学习率、批次大小），测试集用于评估模型的泛化能力，通常采用 7:1:2 或 8:1:1 的比例划分。

模型构建

基于 CBAM-CNN 的预测模型构建需结合具体任务需求，设计合理的网络结构，主要包括以下几个部分：

输入层：根据数据类型确定输入维度。对于图像数据，输入为三维张量（高度 × 宽度 × 通道数）；对于时序数据，可将其转换为二维矩阵（时间步长 × 特征数）作为输入。

卷积层：由多个卷积块组成，每个卷积块包含卷积操作、批归一化（Batch Normalization）和激活函数（如 ReLU）。卷积操作通过滑动窗口提取局部特征，批归一化加速模型收敛并防止过拟合，激活函数引入非线性特性。

CBAM 模块：在每个卷积块后嵌入 CBAM 模块，通过通道和空间注意力机制增强关键特征。根据任务复杂度，可选择在部分卷积块后添加 CBAM 模块，以平衡模型性能与计算成本。

池化层：采用最大池化或平均池化操作，降低特征图的空间维度，减少参数数量，同时保留重要特征。

全连接层：将池化层输出的特征向量 flatten 后，通过全连接层进行特征整合，最终输出预测结果。对于回归预测任务，输出层使用线性激活函数；对于分类预测任务，输出层采用 Softmax 激活函数。

模型训练

模型训练的目标是通过优化算法调整网络参数，使模型的预测值与真实值之间的误差最小化，主要步骤包括：

损失函数选择：根据预测任务类型选择合适的损失函数。回归任务常用均方误差（MSE）、平均绝对误差（MAE）；分类任务常用交叉熵损失（Cross-Entropy Loss）。

优化器选择：采用梯度下降法及其变种（如 Adam、SGD、RMSprop）优化网络参数。Adam 优化器结合了动量法和自适应学习率的优点，收敛速度快且稳定性好，在多数任务中表现优异。

超参数设置：确定学习率、批次大小（Batch Size）、训练轮数（Epochs）等超参数。学习率通常设置为 0.001-0.01，批次大小根据硬件性能选择（如 32、64、128），训练轮数需通过验证集性能动态调整，避免过拟合或欠拟合。

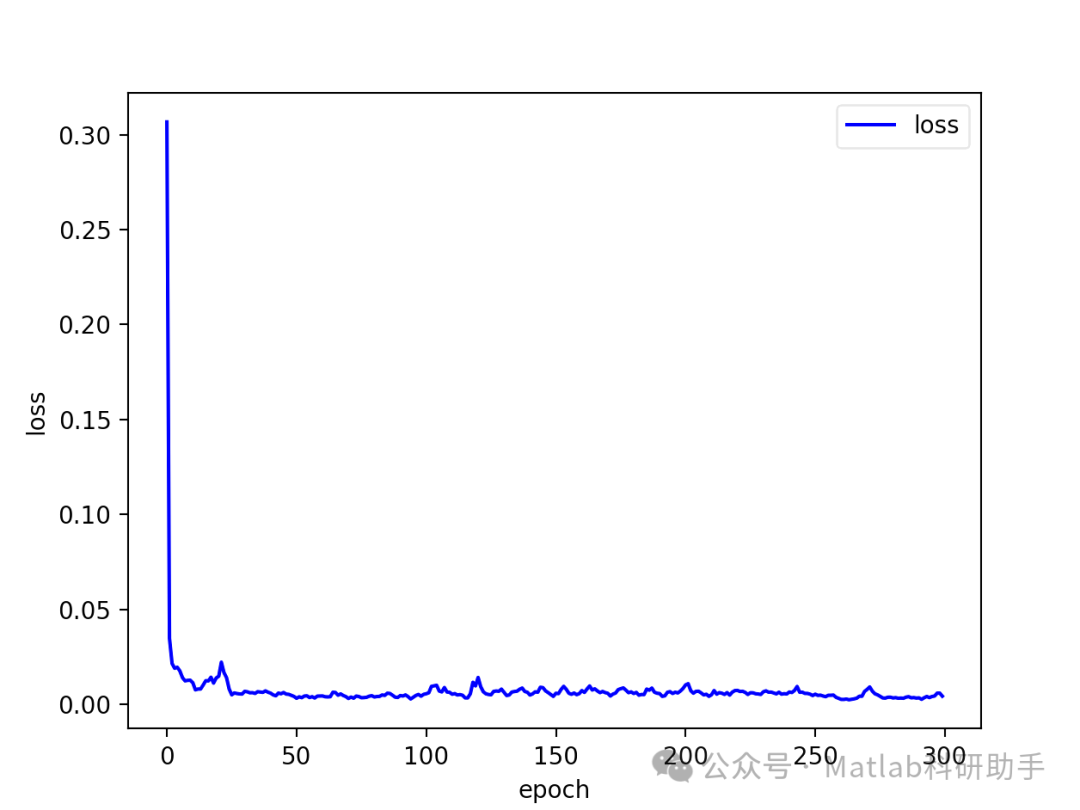

训练过程：将训练集数据按批次输入模型，通过前向传播计算预测值和损失值，再通过反向传播更新网络参数（包括卷积层权重、CBAM 模块参数、全连接层权重等）。每训练一定轮数，在验证集上评估模型性能，保存验证集误差最小的模型参数。

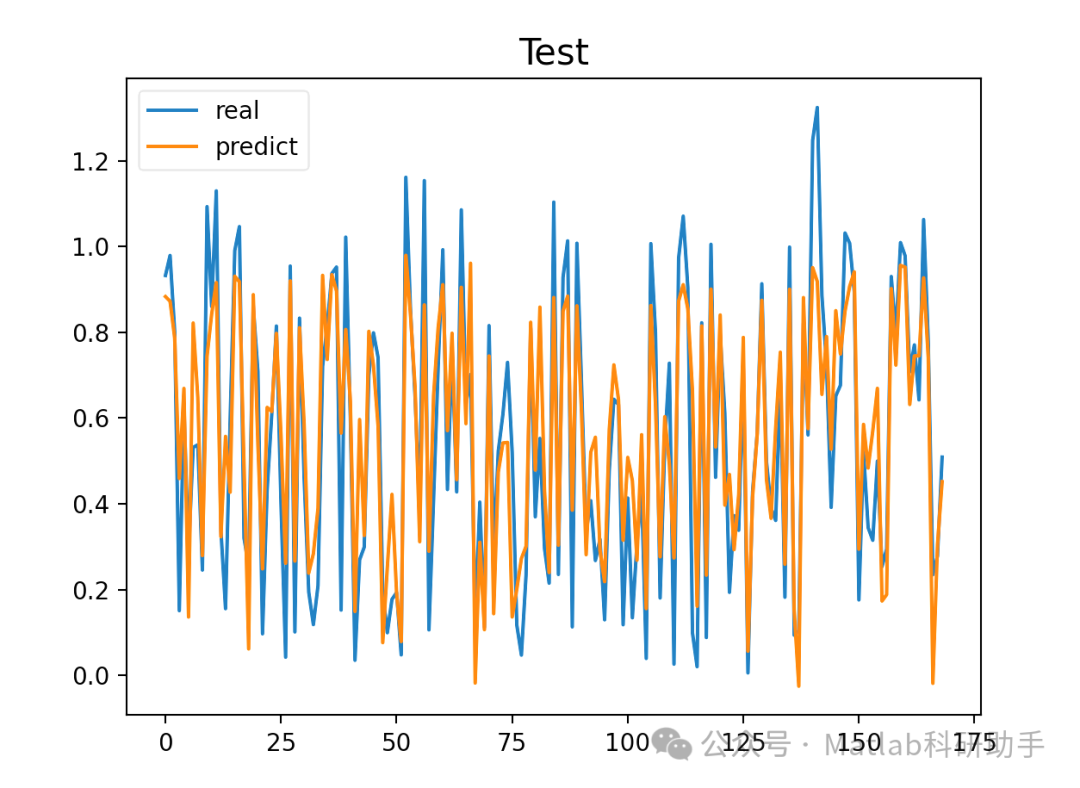

模型评估

模型训练完成后，需在测试集上进行评估，以验证其泛化能力，常用评估指标包括：

回归任务指标：均方误差（MSE）、均方根误差（RMSE）、平均绝对误差（MAE）、决定系数（R²）等。MSE 和 RMSE 反映预测值与真实值的平方误差，MAE 反映平均绝对偏差，R² 越接近 1 表示模型拟合效果越好。

分类任务指标：准确率（Accuracy）、精确率（Precision）、召回率（Recall）、F1 分数（F1-Score）、混淆矩阵等。准确率表示总体分类正确的比例，精确率和召回率分别衡量正例预测的准确性和完整性，F1 分数是两者的调和平均，综合反映分类性能。

通过对比 CBAM-CNN 与传统 CNN、其他注意力机制模型（如 SE-Net）的评估指标，验证 CBAM 模块对预测性能的提升效果。

应用场景

CBAM-CNN 凭借其增强的特征提取能力，在多个领域的预测任务中得到了成功应用：

图像预测任务

目标检测与识别：在自动驾驶领域，通过 CBAM-CNN 对道路图像中的车辆、行人、交通标志等目标进行预测识别，CBAM 模块能增强目标区域的特征，提高复杂路况下的识别精度。

医学影像分析：在疾病诊断中，利用 CBAM-CNN 对 CT、MRI 图像中的病灶进行预测定位，通过关注病灶区域的关键特征，辅助医生提高诊断的准确性和效率。

时序数据预测任务

电力负荷预测：基于历史电力负荷数据、气象数据等，利用 CBAM-CNN 预测未来小时或日的电力负荷。CBAM 模块可强化与负荷相关的关键时序特征和气象特征，提升预测精度，为电力调度提供决策支持。

气象预测：对温度、降水量、风速等气象时序数据进行预测，CBAM-CNN 能有效捕捉气象数据中的关键模式和突变特征，提高短期气象预测的准确性。

其他领域

工业故障预测：通过传感器采集的设备运行数据（如振动、温度、压力），利用 CBAM-CNN 预测设备是否存在故障及故障类型，提前预警以减少停机损失。

金融时间序列预测：对股票价格、汇率等金融数据进行预测，CBAM 模块可增强影响金融市场的关键特征（如宏观经济指标、市场情绪指标）的权重，提升预测的可靠性。

模型优化方向

为进一步提升 CBAM-CNN 在预测任务中的性能，可从以下几个方面进行优化：

注意力机制改进：结合其他注意力机制（如自注意力机制）与 CBAM，设计更高效的混合注意力模块，同时捕捉长距离依赖关系和局部关键特征。

网络结构轻量化：在保证预测精度的前提下，通过模型剪枝、知识蒸馏等技术减少 CBAM-CNN 的参数数量和计算量，使其适用于边缘设备和实时预测场景。

多尺度特征融合：引入多尺度卷积层和特征金字塔结构，结合 CBAM 模块对不同尺度的特征进行加权融合，提升模型对多尺度目标或复杂模式的预测能力。

数据增强策略：针对小样本或不平衡数据集，采用更有效的数据增强方法（如生成对抗网络 GAN 生成新样本），扩大训练数据规模，改善模型的泛化能力。

超参数自适应调整：利用贝叶斯优化、强化学习等方法自动搜索最优超参数（如学习率、CBAM 模块位置和数量），减少人工调参的工作量并提高模型性能。

总结与展望

基于 CBAM-CNN 的预测研究充分发挥了注意力机制与卷积神经网络的协同优势，通过 CBAM 模块对关键特征的自适应增强，显著提升了模型在各类预测任务中的精度和鲁棒性。其在图像识别、时序预测、工业故障诊断等领域的成功应用，证明了该模型的有效性和广泛适用性。

未来，随着深度学习技术的不断发展，CBAM-CNN 的研究将朝着更高效、更智能的方向推进。一方面，结合 Transformer 等先进架构，进一步提升模型对全局特征和长距离依赖关系的捕捉能力；另一方面，探索 CBAM-CNN 在多模态数据预测任务中的应用（如融合图像、文本、时序数据），为复杂场景下的预测问题提供更全面的解决方案。此外，在模型可解释性方面的研究也将成为重点，通过可视化注意力权重，揭示模型的决策过程，增强用户对预测结果的信任度。
