如果你是实时系统验证、博弈策略综合的入门者，UPPAAL-Stratego 里的Cat and Mouse示例，绝对是理解工具核心能力的最佳 “开胃菜”—— 它把 “追逃博弈”“策略合成” 这些抽象概念，装进了一个你从小就熟悉的场景里。

引言：UPPAAL-Stratego 是啥？

先快速铺垫：UPPAAL-Stratego 是一款针对实时系统、多玩家博弈系统的验证工具，能自动帮 “可控方” 找 “必胜策略”—— 简单说就是：给定一个有 “玩家”“对手” 的场景，工具能算出 “玩家怎么做才能达成目标”。

而「Cat and Mouse」就是这个工具的 “明星示例”：用 “猫追老鼠” 的迷宫场景，把工具的核心功能（策略合成、统计验证、符号查询）全展示了一遍。

场景：猫在带窄通道的迷宫里追老鼠

系统的 4 个核心进程

Cat 进程：负责追踪猫的当前位置、以及猫能移动的所有可能方向

Mouse 进程：负责追踪老鼠的位置和移动可能；老鼠有个 “专属福利”—— 有一条通往奶酪的窄通道，猫走不了

CatP 进程：模拟猫的移动（上下左右），但移动会有延迟

MouseP 进程：模拟老鼠的移动（上下左右），移动也有延迟

游戏规则

目标：老鼠要抵达奶酪位置，同时不能被猫抓到（猫和老鼠位置重合就算被抓）

控制权：老鼠的移动是可人为控制的；猫的移动是不可控的（属于环境 / 对手）

策略逻辑：通过限制老鼠的可控动作，来实现 “逃到奶酪 + 不被抓” 的目标

1、系统模块

1.1 cat

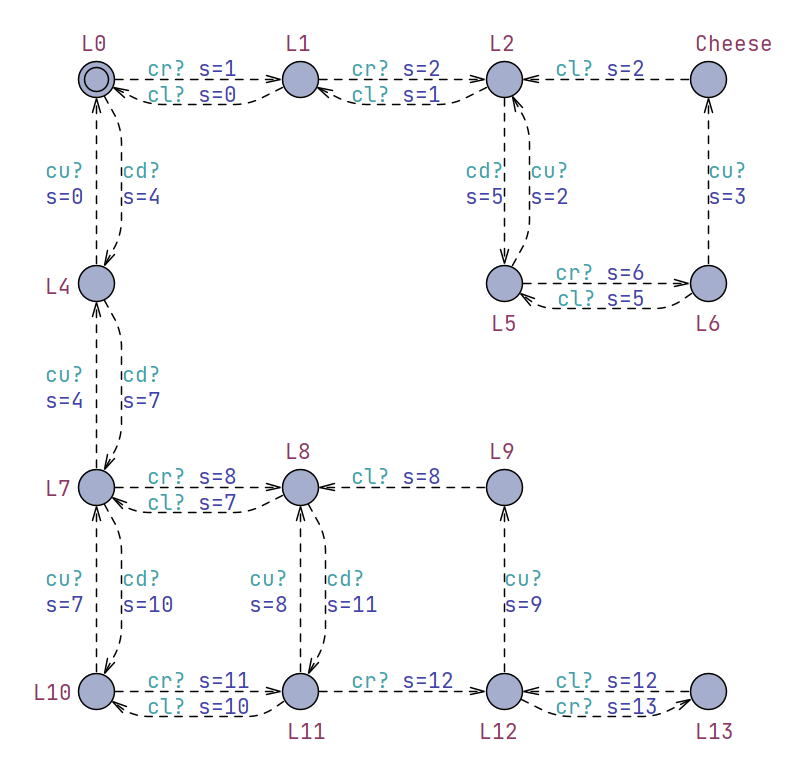

如上图所示，为cat的模型。

这种双重圆圈的代表的是起始状态，在UPPAAL中用“location”来表示状态，所以这表示的是cat的起始位置是L0。

s是 “位置标识变量”，每个节点（比如 L0、L1、L4）都对应一个唯一的s值（比如 L0 对应s=0，L1 对应s=1，L4 对应s=4）；模型通过s的值，就能知道 “当前角色在哪个位置”（比如s=1就代表cat现在在 L1 节点）。

“cr？”是同步信号，是等待接收信号cr！，当接收信号cr！，该条线激活，在UPPAAL中，线叫做edge，就会到达下一个location即L1，即实现右移1位。

其他的edge都是同理，由此实现cat的迷宫控制。

1.2 CatP

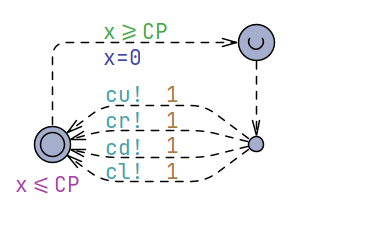

这是控制Cat的自动机，它对应 “猫每攒够延迟时间，就随机选一个方向移动” 的循环逻辑。

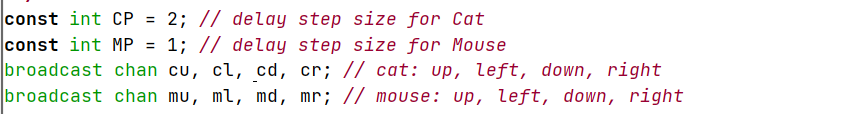

在讲解之前，先看看一些参数声明：

x是时钟信号；

CP指的是猫的延迟时间，也就是猫等待两个时间单位后，才可以动；

MP是老鼠的延迟时间，等待1个时间单位后，才可以动；

cu，cl，cd，cr分别代表上下左右移动。

回看自动机图，起始位置是x<=CP,cat处于“攒延迟”的阶段；

当x>=CP后，进入下一个location（cat的过渡状态，短暂停留的节点），同时x置零，等待下一次延迟；

1/1指的是每个方向的选择概率（这里 4 个方向都是1/1，代表等概率随机选一个方向），所以接下来随机选一个方向控制cat移动。

这个图对应猫的 “延迟→移动→再延迟” 的循环：

攒延迟：猫处于左大节点，时钟x从 0 开始涨（每点一次模拟器的 Step，x增加一点）；
够延迟了→选方向：当x ≥ CP（比如x=2），猫从左大节点跳到中间小节点，随机选一个方向（cu!向上、cr!向右、cd!向下、cl!向左，四个方向概率一样）；
移动后重置延迟：选完方向后，猫跳到右大节点，同时触发x=0（把时钟重置为 0）；
回到攒延迟状态：从右大节点跳回左大节点，时钟x又开始从 0 涨，准备下一次移动。

1.3 mouse

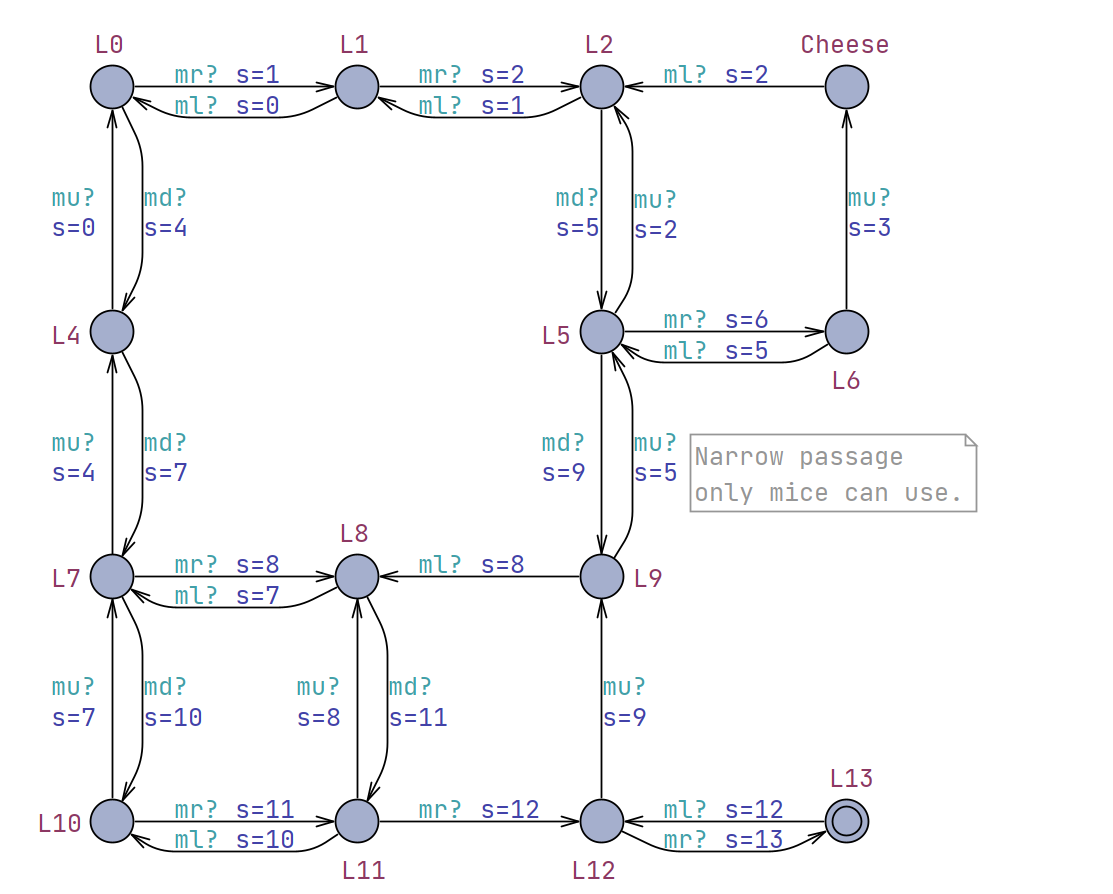

mouse的模型和自动机和cat的类似：

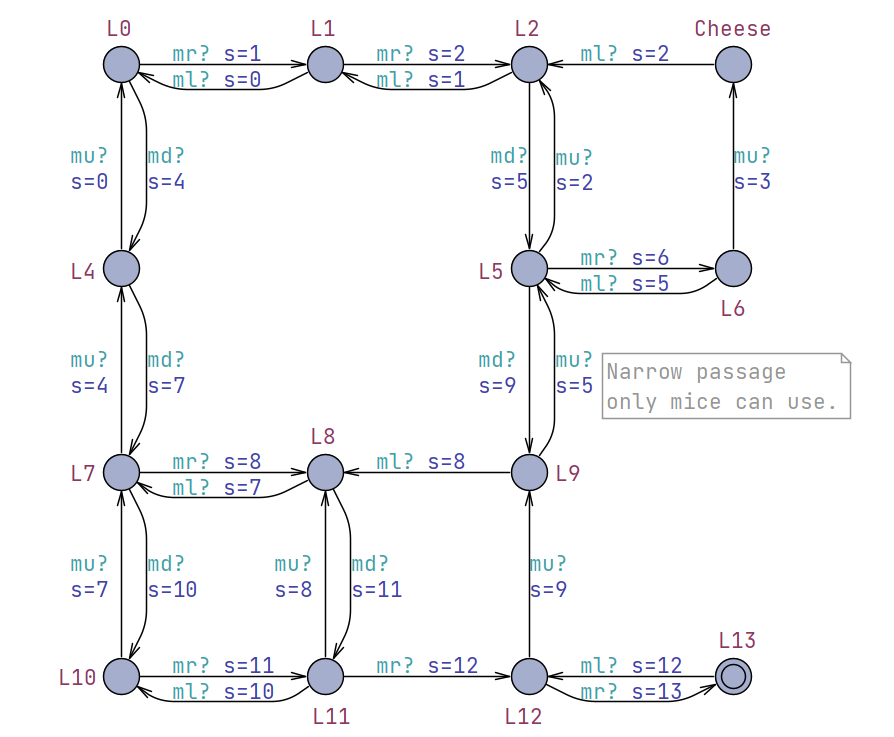

不一样的是mouse的初始位置是在L13，同时图中有标注："Narrow passage only mice can use"，也就是说想L12到L9这种只有一个方向的edge，只能mouse通过，cat不能通过。

其他的逻辑和cat一致。

1.4 mouseP

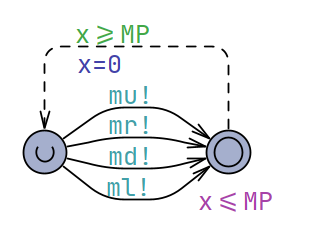

如下图，和cat不一样的是，MP=1，mouse只用等一个时间单位。

然后还有mouse是由我们控制的，因此没有随机的概率选择动作。

2、模拟

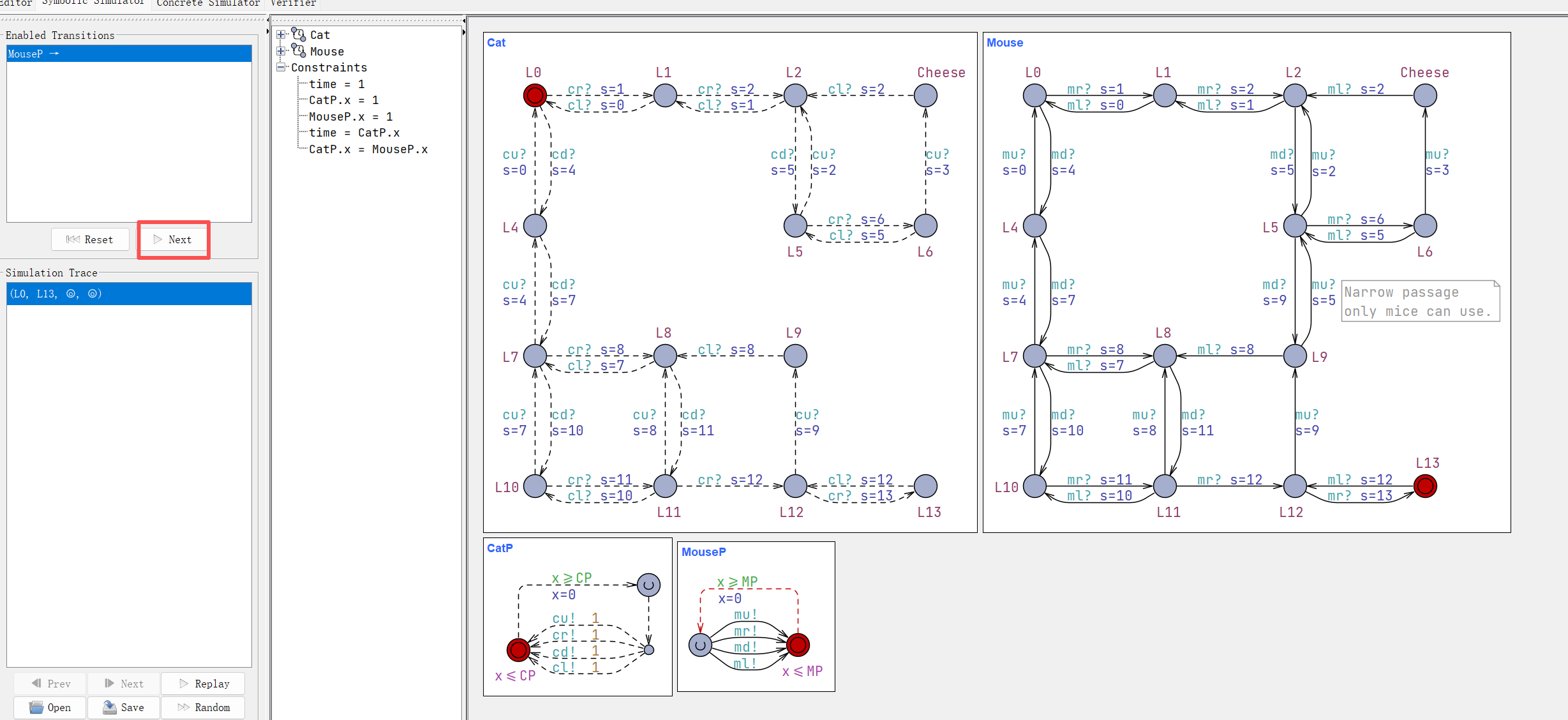

在下面这个选项中，可以进行模拟。界面如下，再点击next。

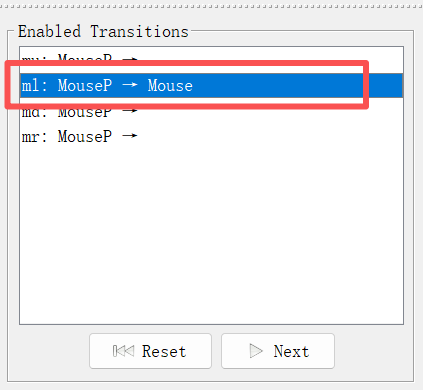

然后出来下面，可以选择小老鼠的动作，我们双击ml，让它往左走。再点击next。

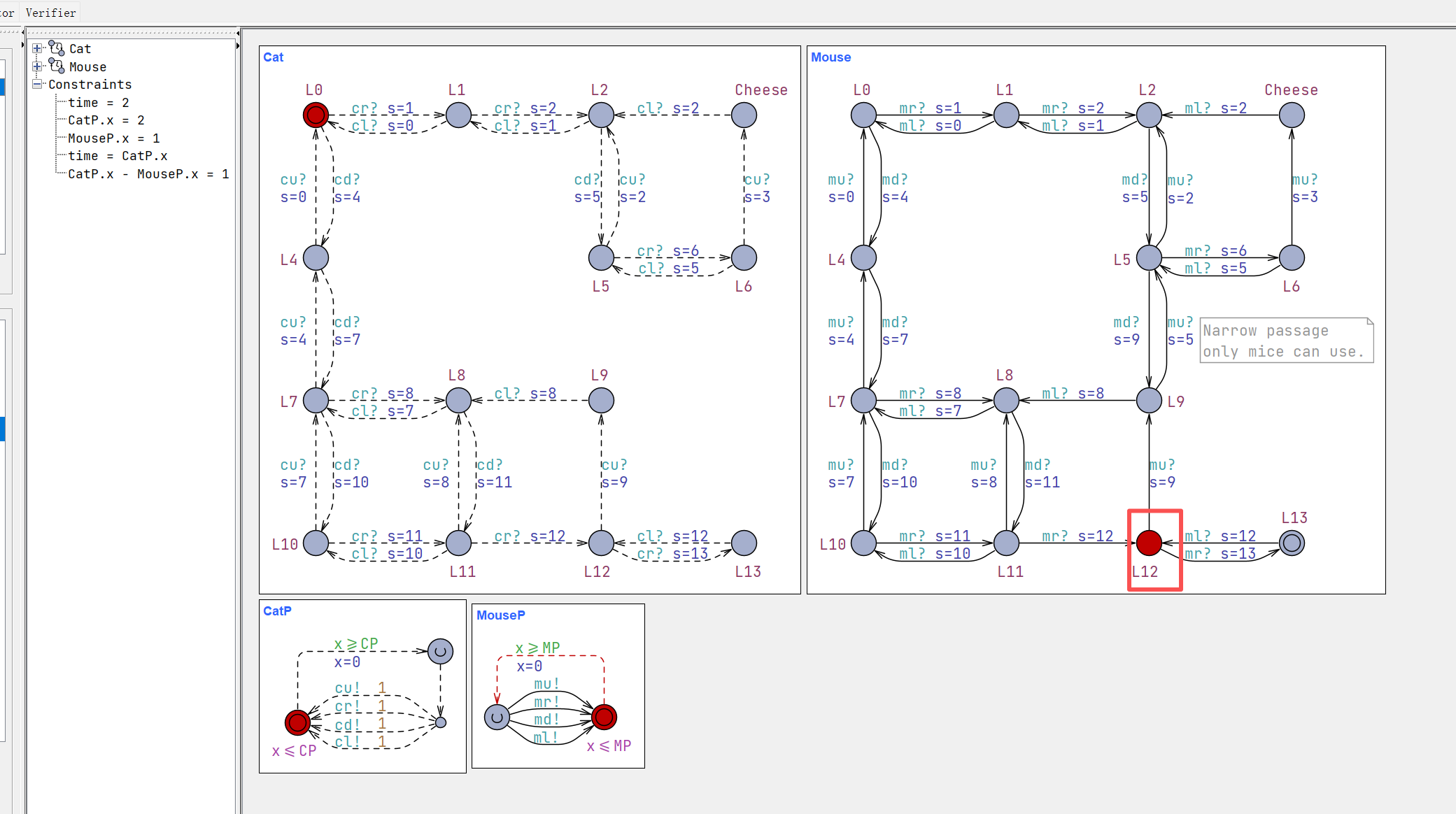

如图所示，就看到小老鼠的状态转移到了L12中。

模拟器中就是这么进行移动的，同理小猫也是这么动。等所有的动作结束后，还可以点击Replay动态德观察这个过程。

3、验证

如图点击verifier 进入验证界面，包括四大板块：overview query comment status

第一个板块overview是所有的要验证的语句；

第二个板块query就是具体的单个语句；

第三个模块 comment就是对单个语句的解释；

第四个模块status就是显示验证的结果。

UPPAAL 中针对猫鼠模型的验证查询语句，简单说就是 “问模型问题的句子”，目的是分析 “老鼠能不能到奶酪”“猫抓到老鼠的概率多大”“不同策略下结果有啥区别” 等。按功能分成以下 5 类：

语句1：E<> Mouse.Cheese
→ 问：“老鼠有没有可能跑到奶酪位置？”（结果是 “能” 或 “不能”）

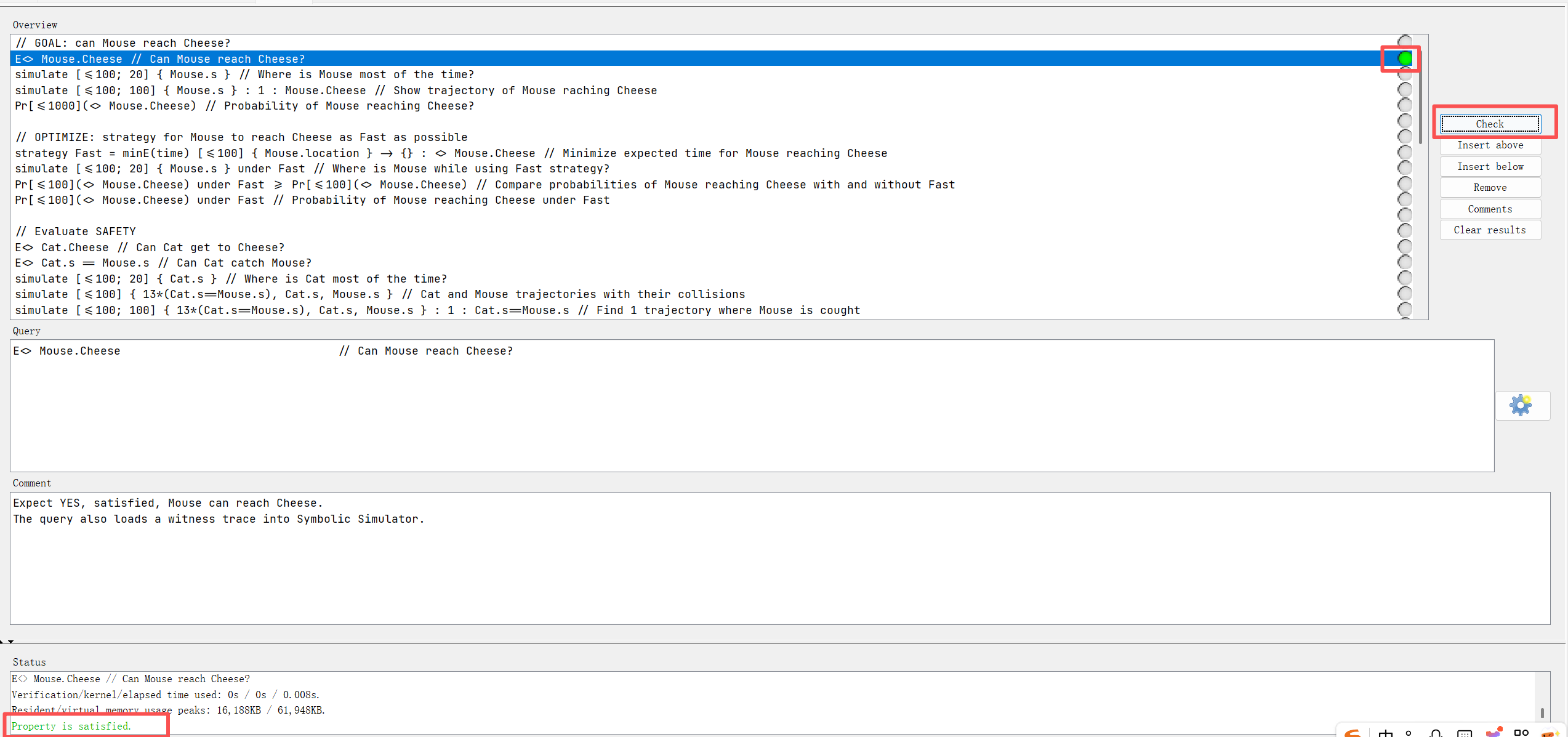

如下图，点击了check以后，即可开始验证，在status部分现实了satisfied，说明老鼠可能跑到奶酪位置。

语句 2：`E<> Cat.s == Mouse.s`

语句含义：“是否存在路径，让猫和老鼠的位置重合（猫抓到老鼠）？”

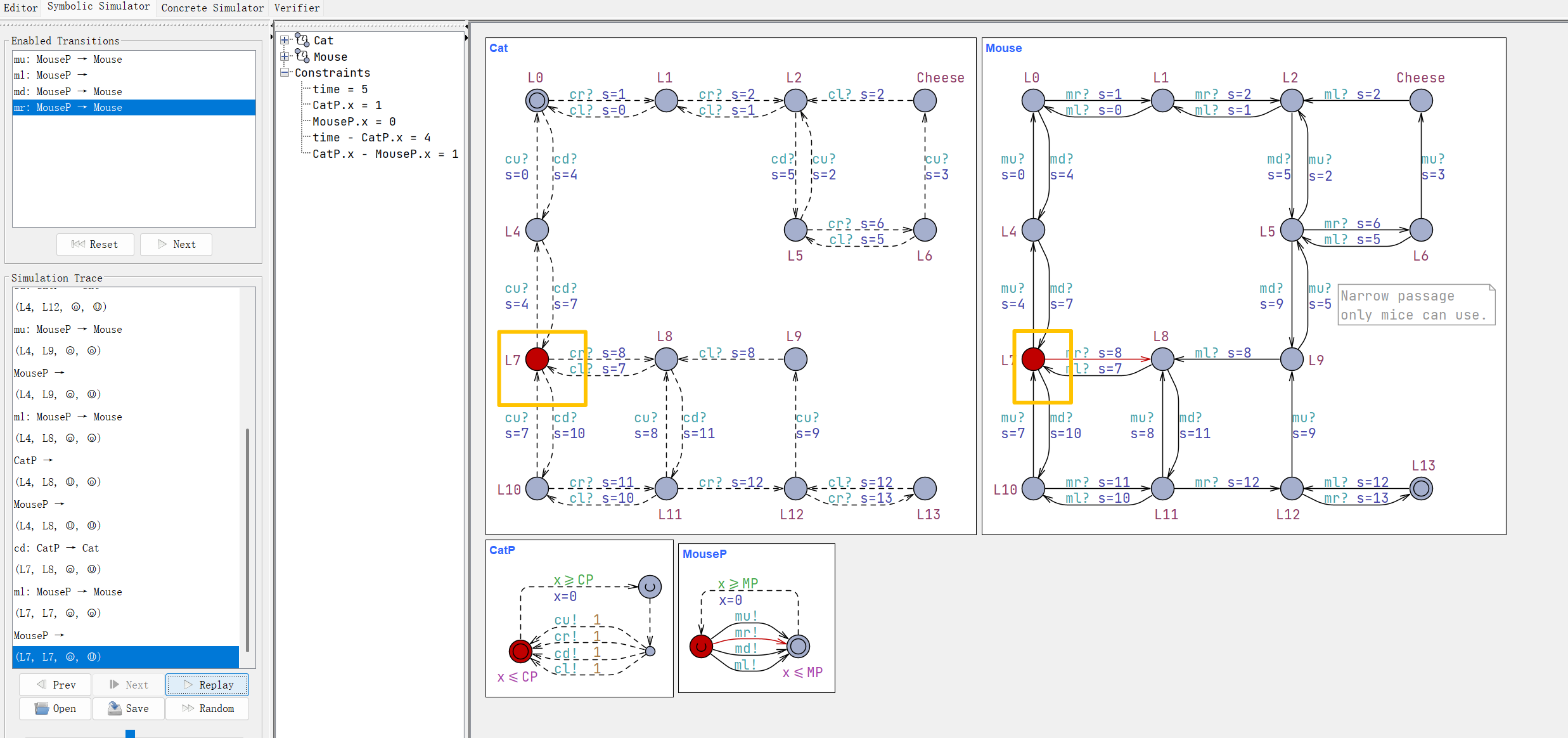

这条语句check后还会生成一个可以在模拟器运行的轨迹，如图所示，两个位置重合，说明猫抓住了老鼠。

语句 3：`strategy Fast = minE(time) [<=100] { Mouse.location } -> {}...`

语句含义：定义 “Fast 策略”—— 让老鼠在 100 个时间单位内，用最短时间到达奶酪。
这是 UPPAAL Stratego 的核心功能：自动合成‘最优策略’。我们不用手动给老鼠规划路线，工具会遍历所有路径，算出‘最快到奶酪的走法’。这个‘Fast 策略’就是老鼠的‘极速通关手册’。

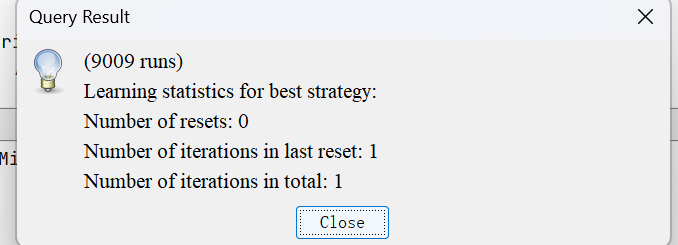

如下图这个界面是Fast 策略（老鼠最快到奶酪）的 “学习过程统计结果”。
1.(9009 runs)

含义：为了找到 “老鼠最快到奶酪” 的最优策略，UPPAAL 工具模拟了 9009 次不同的移动场景（相当于试了 9009 种老鼠的走法）。
2.Learning statistics for best strategy:
含义：这是 “最终找到的最优策略” 对应的学习过程数据。
3.Number of resets: 0
含义：“重置学习过程” 的次数是 0。（重置通常是因为工具没找到可行路径、策略卡住等，需要重新开始学习）说明学习过程很顺利 —— 工具一开始就找对了方向，没走弯路，不需要重新试。
4. Number of iterations in last reset: 1 + Number of iterations in total: 1
含义：“迭代次数”（工具调整策略的轮次）总共只有 1 次。
迭代次数是 1，说明这个‘最快路径’很明确 —— 工具只调整了 1 轮策略，就找到了老鼠到奶酪的最短路线，模型的迷宫结构比较清晰（最快路径没有太多复杂分支）语句 4：simulate [<=100; 20] { Mouse.s } under Fast

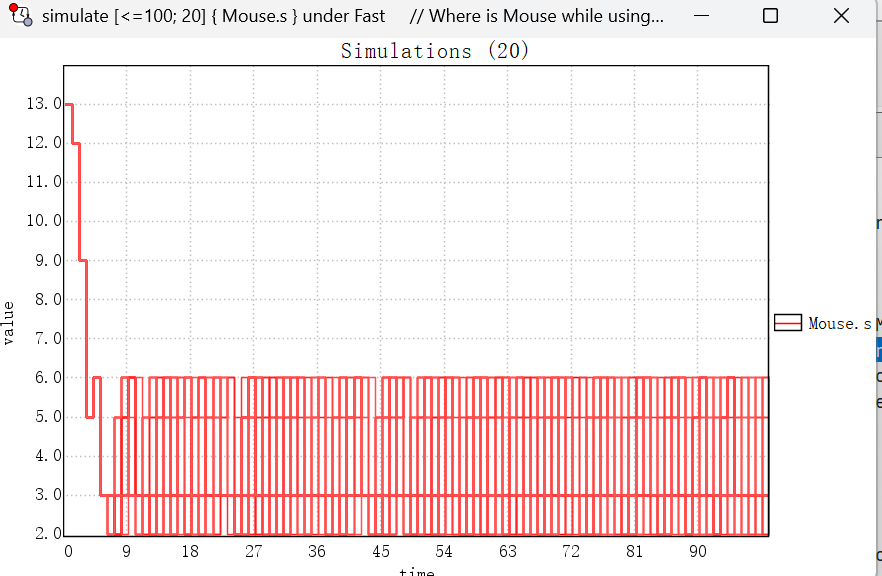

在 Fast 策略下，模拟 100 个时间单位、采样 20 次，看老鼠的位置分布
时间 0~9 左右：Mouse.s的数值从 “较高值”（比如 12、13，对应老鼠的起点位置）快速下降；
时间 9 之后：Mouse.s稳定在 2~6 之间（对应靠近奶酪的 L2、L5 等位置），红色区域变得非常密集。
这个图是 Fast 策略的效果可视化：20 次模拟中，老鼠从起点（高s值）出发，只用了不到 10 个时间单位就冲到了奶酪附近（低s值），之后一直待在目标区域。红色密集的区域说明 —— 不管模拟多少次，Fast 策略都能让老鼠‘极速通关’，这就是‘最快策略’的直观体现
语句4 strategy Safe = control: A[] Cat.s != Mouse.s
这条语句就是制定安全策略，保证小老鼠不被猫抓住。
check后生成后，可以在模拟器中运行。

语句5 Pr[ Cat.s == Mouse.s) under Safe

这条语句用来测试在安全策略下，猫抓到老鼠的概率。

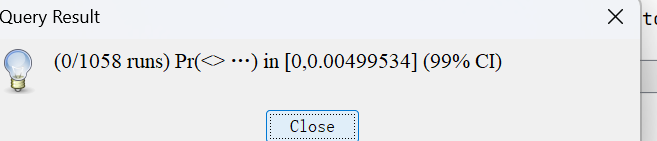

最后得到的结果如下图，可知抓到的概率极低。

语句 6：

是又快又安全的策略。

结语：

「Cat and Mouse」不是一个 “玩具示例”—— 它是你理解 “如何用工具帮系统找最优策略” 的钥匙。如果你上手跑一遍，会更直观地感受到 “模型验证” 不是枯燥的公式，而是能解决实际博弈问题的工具。
