UPPAAL 入门：时间自动机核心知识，搭建实时系统建模框架

想学好 UPPAAL，绕不开 “时间自动机”—— 这部分是工具的 “底层逻辑”，也是后续实操案例（比如火车闸门、协议验证）的核心支撑。不管是用 UPPAAL 做实时系统验证，还是理解形式化建模的思路，搞懂时间自动机的建模语言、查询规则和时间语义，都是关键一步。下面用通俗的语言，把这些核心知识点拆解开讲明白。

一、建模语言：用 “带时钟的状态机网络” 描述系统

UPPAAL 的核心建模思想，是把复杂的实时系统，抽象成 “多个带时钟的有限状态机并行工作”—— 也就是 “时间自动机网络”。每个状态机对应系统的一个组件，再通过变量、通道等特性联动，就能精准还原真实场景的逻辑。

1. 核心概念：timed automaton 到底是什么？

简单说，timed automaton（TA）就是 “有限状态机 + clock 变量” 的组合，三个核心特点让它能适配实时场景：

• 稠密时间模型：clock 值是连续的实数（比如 0.3 秒、2.7 秒），而且所有 clocks 同步推进 —— 比如过 1 秒，系统里所有 clocks 都会同时 + 1，和真实时间流逝一致；
• 状态的构成：一个系统状态，由三部分决定：所有组件的 “location”（比如 “火车未接近桥梁”“闸门关闭”）、每个 clock 的当前值、离散变量的值（比如火车 ID、队列长度）；
• 状态转换规则：组件的状态切换（比如 “火车从接近→通过桥梁”）靠 “edge” 实现，每条 edge 触发需要满足三个条件：
  1. guard 条件（比如 clock≥2，必须等够指定时间）；
  2. 同步动作（可选，比如火车发 “接近信号”，闸门接收到才触发转换）；
  3. clock 重置（可选，比如触发转换后，把计时 clock 设为 0，重新开始计时）。

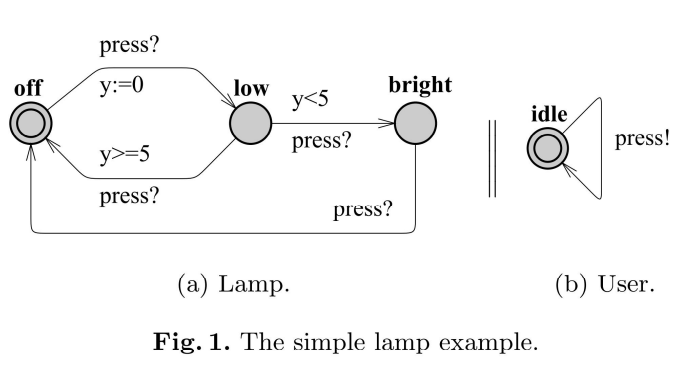

举个直观例子：如图，一个简单的台灯控制逻辑。台灯有三个 locations：off（关）、low（低亮）、bright（高亮），用户按按钮触发状态切换，还能通过 clock 判断操作速度：

• 初始 location 是 off，按第一次按钮（同步信号 press?），clock y 重置为 0，切换到 low；
• 若在 y<5 秒内再按一次按钮，直接切换到 bright；
• 若超过 5 秒（y≥5）再按，回到 off。这个场景里，location、clock 约束、同步信号的配合，就是 timed automaton 的核心用法。

  2. 数学定义：timed automaton 的 “严谨身份”

  从理论角度，timed automaton 可以用元组 TA = (L, l₀, C, A, E, I) 来定义，每个字母对应一个核心组件，搞懂这些就能理解建模的底层逻辑：

• L：location 集合（比如台灯的 off/low/bright，火车的 “安全区”“接近区”）；
• l₀：初始 location（系统启动时的默认状态，比如台灯默认关闭）；
• C：clock 集合（用来计时的变量，比如判断按键速度的 y，记录火车接近时间的 x）；
• A：动作集合（包括 “同步动作”，比如 press?/press! 是一对收发动作；还有 “内部动作”，不与其他组件交互）；
• E：edge 的集合（每条 edge 是一个五元组：起点 location→动作→guard 条件→重置 clock→终点 location）；
• I：location invariant（约束在某个 location 停留的时间上限，比如 “火车接近区最多待 20 秒”）。

  3. UPPAAL 的实用扩展：让建模更高效

  基础的 timed automaton 只能满足简单场景，UPPAAL 还提供了很多扩展特性，解决复杂系统的建模痛点：

• template：带参数的 automaton，比如 “火车 template” 可传入火车 ID，实例化时直接替换参数，不用重复画状态机；
• channel 同步：三种类型适配不同交互场景：
  • 普通 channel（一对一）：比如 c!（发送）和 c?（接收），只能一个发送方对应一个接收方；
  • 广播 channel（一对多）：一个发送方（c!）可以同步所有接收方（c?），即使没有接收方也能发送；
  • 紧急 channel（立即执行）：同步动作必须马上触发，不允许延迟，比如 “闸门紧急关闭” 信号；
• 特殊 location：处理实时系统中的 “原子操作”，避免时间干扰：
  • 紧急 location：不允许时间推进，比如 “闸门切换状态中”，必须立即完成，不能等；
  • 提交 location：更严格，不仅不能等，还必须触发 “从该 location 出发的 edge”，比如 “队列删除元素” 必须一次性完成；
• 变量与函数：支持有界整数变量（比如int [0,10] count，值限制在 0-10）、数组（比如clock x[5]定义 5 个 clocks）、用户自定义函数（C-like 语法，无指针，支持复杂逻辑计算）。

  二、查询语言：如何验证 “系统是否正确”？

  建模完成后，需要判断系统是否满足需求 —— 比如 “火车不能同时上桥”“信号最终会被接收”。UPPAAL 用的是TCTL（时间计算树逻辑）的子集，核心是 “描述状态” 和 “描述路径” 两类公式，不用复杂语法就能表达验证需求。

  1. 状态公式：描述 “单个状态的特征”

  状态公式用来判断 “某个具体状态是否满足条件”，不用关注路径，常见用法：

• 变量值判断：比如i == 3（变量 i 等于 3）、len < 5（队列长度小于 5）；
• 组件 location 判断：比如Train1.Cross（1 号火车处于 “通过桥梁” location）；
• 死锁判断：直接用关键字deadlock，检测 “没有任何可触发转换” 的状态（比如火车想上桥但闸门卡住，无法继续运行）。

  2. 路径公式：描述 “一系列状态的规律”

  路径公式关注 “系统所有可能路径” 或 “存在某条路径” 的行为，实际验证中最常用的是三类核心属性，对应不同需求：

  属性类型	核心逻辑（通俗解释）	UPPAAL 语法	典型应用场景
  可达性	存在一条路径，最终能满足条件	E<> φ（E = 存在，<>= 最终）	验证基础功能，比如 “火车能否成功通过桥梁”（E<> Train1.Cross）
  安全性	所有路径中，始终满足条件（“坏事不发生”）	A□ φ（A = 所有，□= 始终）	验证关键安全需求，比如 “同一时间最多 1 辆火车上桥”（A□ (Train1.Cross + Train2.Cross ≤ 1)）
  活性	所有路径中，最终能满足条件（“好事会发生”）	简单活性：A◇ φ（◇= 最终）；触发后满足：φ → ψ	验证服务质量，比如 “火车发接近信号后，最终能上桥”（Train1.Appr → Train1.Cross）

  举个实际例子：如果要验证 “火车不会永远停在等待状态”，用活性公式A◇ Train1.Cross；如果要确保 “桥梁不会超载”，用安全性公式A□ (Train1.Cross + Train2.Cross + Train3.Cross ≤ 1)。

  三、关键难点：搞懂时间语义，别混淆 “invariant” 和 “guard”

  实时系统的核心是 “时间约束”，但 UPPAAL 中两个容易搞混的概念 ——invariant 和guard，直接决定建模的正确性。用一个简单场景就能讲透：

  1. invariant：“location 的时间上限”

  invariant 绑定在 “location” 上，作用是 “强制系统在规定时间内离开该 location”。比如给 “火车接近区” 加 invariant x ≤ 20，意思是 “火车进入这个 location 后，最多待 20 秒，必须触发转换（要么被停止，要么上桥）”。

  如果不加 invariant，系统可能在该 location 无限停留 —— 比如火车接近后一直不触发任何动作，这显然不符合真实场景的时间要求。

  2. guard：“edge 的触发条件”

  guard 绑定在 “edge” 上，作用是 “只有满足时间条件时，这条 edge 才能触发”。比如给 “火车上桥” 的 edge 加 guard x ≥ 10，意思是 “火车进入接近区 10 秒后，才能触发上桥动作”。

  这里要划重点：guard≠invariant！

• 只加 guard x ≥ 10：火车可能在接近区待 15 秒、20 秒后再上桥（只要≥10 就行）；
• 加 guard x ≥ 10+invariant x ≤ 20：火车只能在 10-20 秒之间上桥，既保证 “够时间准备”，又避免 “超时停留”。

  3. 三种 location 的时间规则对比

  除了 invariant 和 guard，location 类型也会影响时间推进，三者区别一目了然：

  location 类型	核心规则	适用场景
  普通 location	可加 invariant（如x ≤ 3），也可不加（无限停留）	组件正常工作状态，比如 “火车在安全区待命”
  紧急 location	不允许时间推进（等效于x ≤ 0）	需立即完成的动作，比如 “闸门切换中”
  提交 location	不允许时间推进，且必须触发离开 edge	原子操作，比如 “队列元素移位”“信号同步确认”

总结：timed automaton 是 UPPAAL 的 “地基”

学 UPPAAL 就像盖房子，timed automaton 就是 “地基”—— 建模语言教会你 “怎么描述系统”，查询语言教会你 “怎么判断系统正确”，时间语义教会你 “怎么贴合实时场景”。

后续不管是用 UPPAAL 的编辑器画模型、用模拟器调试状态，还是用验证器检查属性，本质都是把这些理论转化为实操；而火车闸门、Fischer 协议等案例，也都是这些知识点的具体落地。

所以不用急于赶进度，先把 “location-clock-constraint” 的逻辑理顺，搞懂 invariant 和 guard 的区别，记住三类核心属性的用法 —— 这些知识点吃透了，后面的学习会事半功倍。
