Uppaal 实操：onoff 模型测试用例生成全流程记录

大家好！最近在研究实时系统的建模与测试工具 Uppaal，刚好以经典的 “onoff 模型”（可以理解为模拟灯的开关控制）为例，完整走了一遍测试用例生成的流程。从模型配置到用例验证，每一步都踩得很实，今天就把这个过程整理出来，分享给刚接触 Uppaal 的小伙伴们～

1. 第一步：打开 onoff 模型，认识核心模板

首先要做的就是在 Uppaal 中加载目标模型文件 —— 找到 “onoff/onoff.xml” 并打开，此时会看到模型包含两个核心模板：System（被测系统） 和 User（用户交互）。

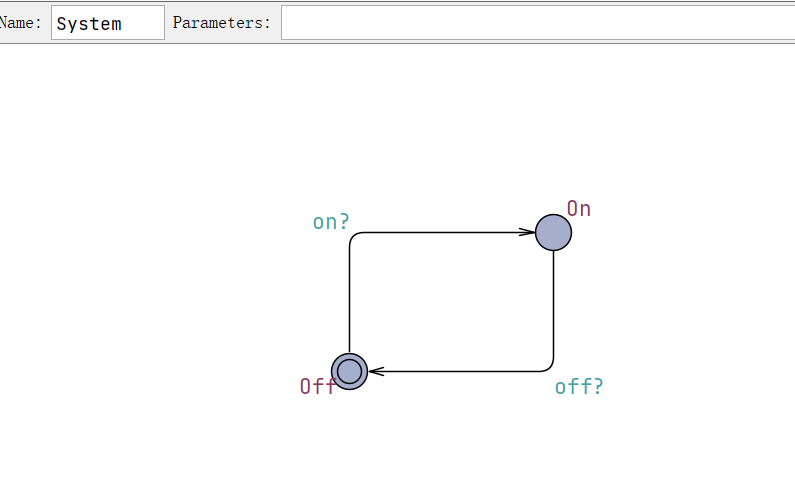

• System 模板：代表我们要测试的设备（比如灯），只有两个状态 ——On（开启）和 Off（关闭），通过 “on?” 和 “off?” 两个通道实现状态切换；
• User 模板：模拟用户的操作，会随机触发 “开启” 或 “关闭” 指令，与 System 交互

•

  2. 第二步：配置测试基础 —— 变量声明与代码框架

  要让 Uppaal 能生成符合需求的测试用例，需要先做两项关键配置：声明控制变量、定义代码前后缀。

  2.1 声明测试控制变量

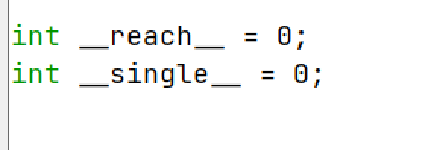

  在模型中添加两个 int 类型变量，作用很明确：

• int _reach_=0;：告诉工具 “测试需要覆盖哪些范围”，用于控制覆盖目标；
• int _single_=0;：告诉工具 “测试用例要怎么分步执行”，对应单步测试逻辑。

• 2.2 定义测试代码的 “前后缀框架”

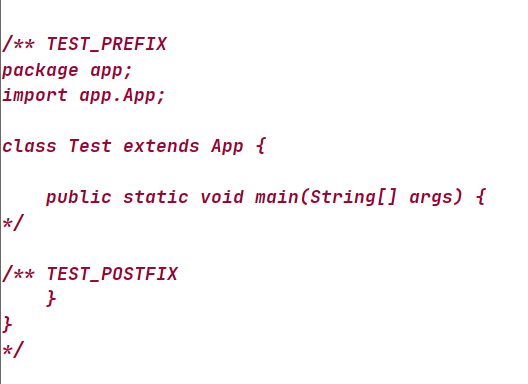

  Uppaal 生成测试用例时，会把 “核心测试步骤”（比如触发开关的指令）嵌入到预先写好的前缀代码（TEST_PREFIX） 和后缀代码（TEST_POSTFIX） 中，最终形成完整可运行的文件。如下图就是UPPAL自动生成的前缀和后缀代码。

•

  3. 第三步：绑定测试逻辑 —— 为 “边” 和 “位置” 设测试代码

  模型的 “边”（状态切换路径）和 “位置”（状态节点）是测试逻辑的核心载体，需要给它们绑定具体的测试代码，让测试用例知道 “走这条边要做什么”“到这个状态要检查什么”。

  3.1 为 “边” 设置触发代码

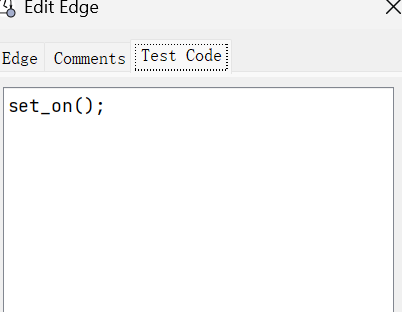

• 双击 System 模板中标记 “on?” 的边（Off→On 的切换路径），在 Test Code 中输入set_on();—— 意味着只要测试用例走这条边，就会调用应用程序的set_on()方法（开启设备）；
• 同理，双击标记 “off?” 的边（On→Off 的切换路径），输入set_off();—— 对应调用set_off()方法（关闭设备）。

  3.2 为 “位置” 设置检查代码

  “位置” 的测试代码分两种场景：进入位置（On enter） 和离开位置（On exit），我主要用了 “进入检查”：

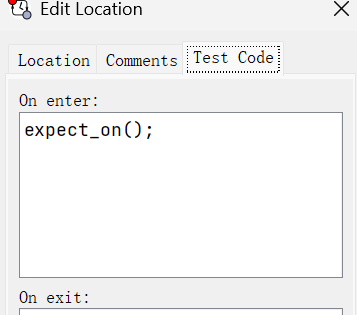

• 选中 System 模板的 “On” 位置，打开 Edit Location，在 On enter 中输入expect_on();—— 当测试轨迹到达 “On” 状态时，会执行expect_on()方法，验证设备是否真的开启；
• 初始状态 “Off” 同理（后续代码中会看到expect_off()的检查逻辑）。
•

  4. 第四步：生成测试用例 —— 选模式、看覆盖度

  配置完所有逻辑，就到了最关键的 “生成测试用例” 环节，步骤很清晰：

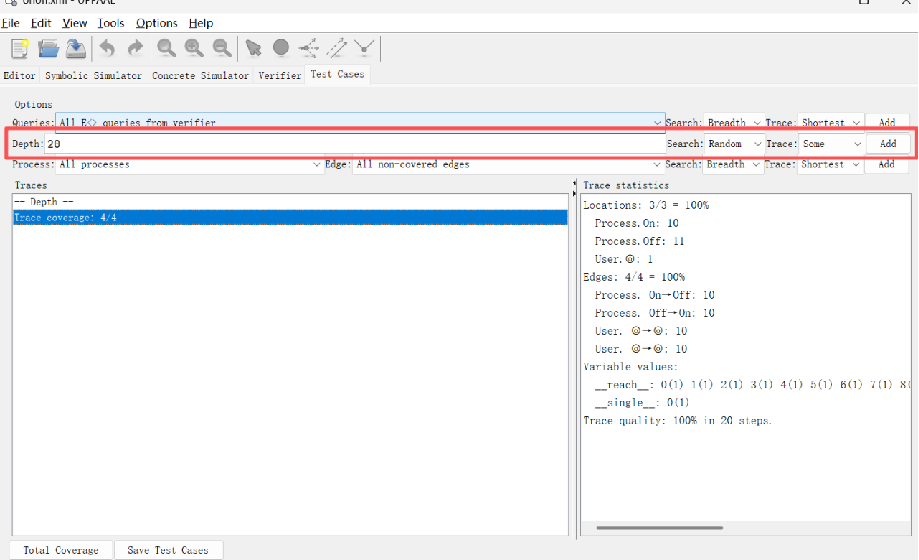

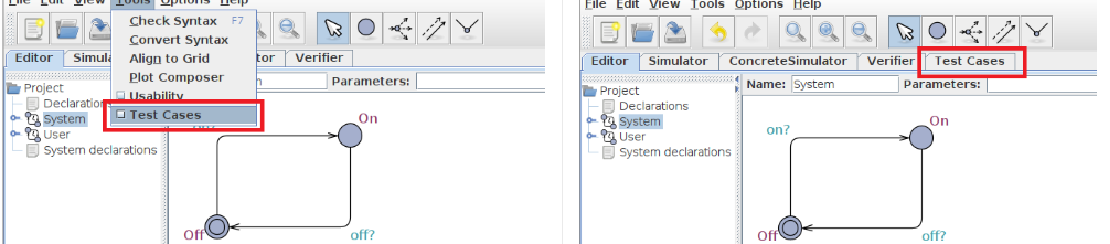

• 启用 Test Cases 选项卡：在 Uppaal 顶部菜单栏找到 “Test Cases”，进入测试用例生成界面；
• 选择搜索模式与参数：我选的是 “自动深度搜索（depth-first reachability）”—— 这种模式会优先把一条路径走透，避免遗漏；同时设置 “Depth=20”（最大步骤数为 20）；
•
• 点击 Add 生成：生成后能看到 “Trace coverage: 4/4”—— 这表示 4 条边（Off→On、On→Off、User 的两个交互边）都被覆盖了，还有 “Locations: 3/3=100%”（所有状态都覆盖）；
• 查看轨迹细节：切换到 “Symbolic Simulator”，能看到测试轨迹其实是 “循环交替执行开 / 关操作”（符合 User 随机触发的逻辑），右下角监控区会实时显示操作流程。
•

• 第五步：保存测试用例文件

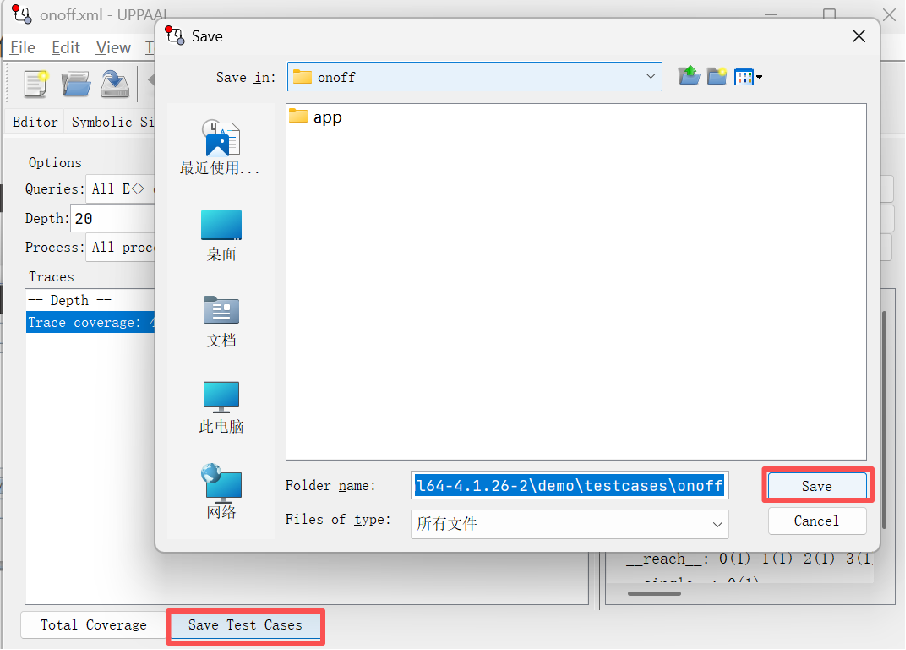

  生成满意的测试用例后，记得保存到指定文件夹：

• 在 “Save Test Cases” 弹窗中，选择路径为 “uppaal64-4.1.26-2\demo\testcases\onoff”（可以自定义）；
• 保存后会自动生成一个名为testcase0.code的文件，这就是我们需要的测试用例代码文件。
•

  6. 第六步：运行测试 —— 验证用例有效性

  最后一步就是运行测试，验证用例是否能正常工作，以及是否能发现错误。

  6.1 先看测试用例代码结构

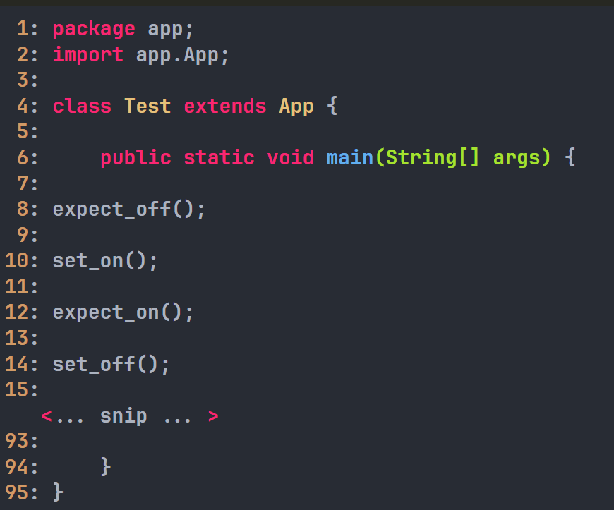

  打开testcase0.code，能看到清晰的三段式结构：

• 第 1-6 行：前缀代码（对应之前写的 TEST_PREFIX）；
• 第 8 行开始：核心测试步骤，比如第一步是expect_off();（因为初始状态是 Off，先验证初始状态），接着是set_on();（开启）、expect_on();（验证开启）、set_off();（关闭）等；
• 最后几行：后缀代码（对应 TEST_POSTFIX）。
•

• 6.2 运行 bat 文件测试

  我准备了两个批处理文件：test.bat（正常配置）和testMutant.bat（故意设置错误的配置）：

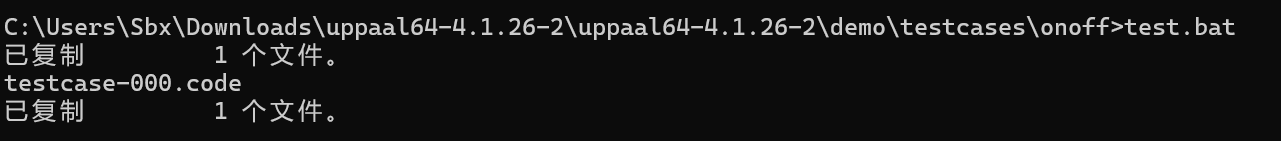

• 运行test.bat：cmd 中显示 “已复制 1 个文件”，无任何错误输出 —— 说明测试用例正常执行，设备交互符合预期；
• 运行testMutant.bat：直接报错 “Exception in thread "main" java.lang.AssertionError”，错误定位在app.App.expect_on(App.java:17)—— 这证明测试用例能成功发现配置错误，功能有效！

  总结

  这次用 Uppaal 做 onoff 模型的测试用例，从模型理解到最终验证，整个流程其实很顺畅。核心是抓住 “模板 - 变量 - 代码绑定 - 生成 - 验证” 这几个环节，尤其是 “覆盖度” 和 “错误检测” 的验证，能直观看到测试用例的有效性。

  如果是刚接触 Uppaal 的同学，建议从这种简单的两模板模型入手，熟悉每个配置项的作用后，再去挑战复杂系统～ 有疑问的话欢迎在评论区交流呀！
