一体式伺服电机在自动咖啡机中的应用案例

随着现制咖啡外卖市场的迅猛增长，自动化设备对精确控制与高效稳定运行的需求日益提升。伺服电机凭借其高精度定位、快速响应及多模式控制能力，在自动咖啡机中发挥着核心作用。本文结合实际应用案例，分析一体式伺服电机在自动咖啡机中的具体实施方案、技术优势及问题解决路径，为相关行业提供参考。

一、应用背景‌

2024年中国现制咖啡外卖市场规模突破400亿元，年增长率达35%，午间与下午茶时段的订单高度集中对设备出杯效率与稳定性提出了严苛要求。传统异步电机驱动方案存在控制精度低、响应延迟等问题，难以满足高频次、标准化的生产需求。伺服系统通过位置、速度、转矩的闭环控制，可实现咖啡萃取、奶泡打发等流程的精准协同，成为提升设备性能的关键技术。

---

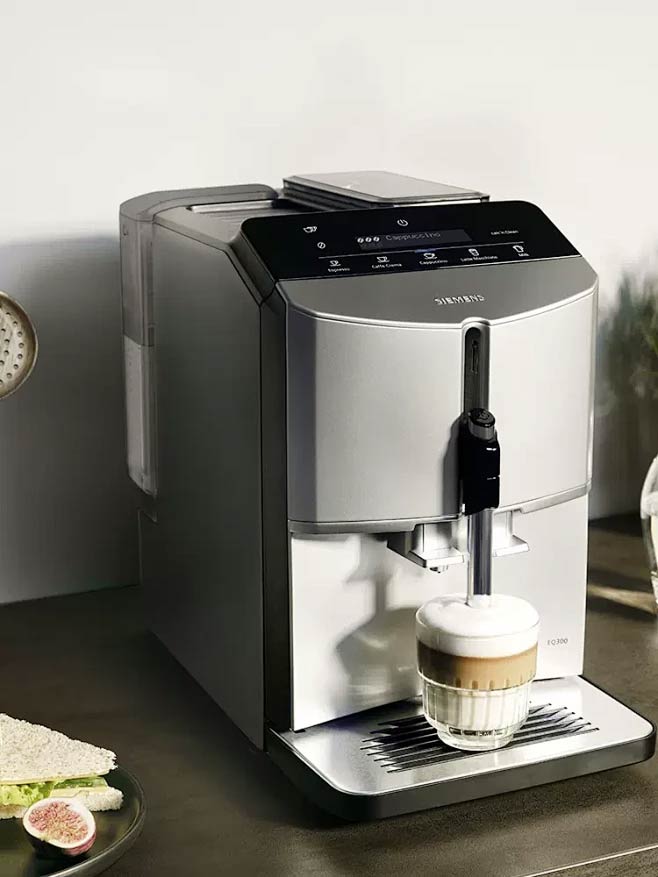

二、设备简介‌

自动咖啡机集成了一体式伺服电机系统，其核心组件包括：

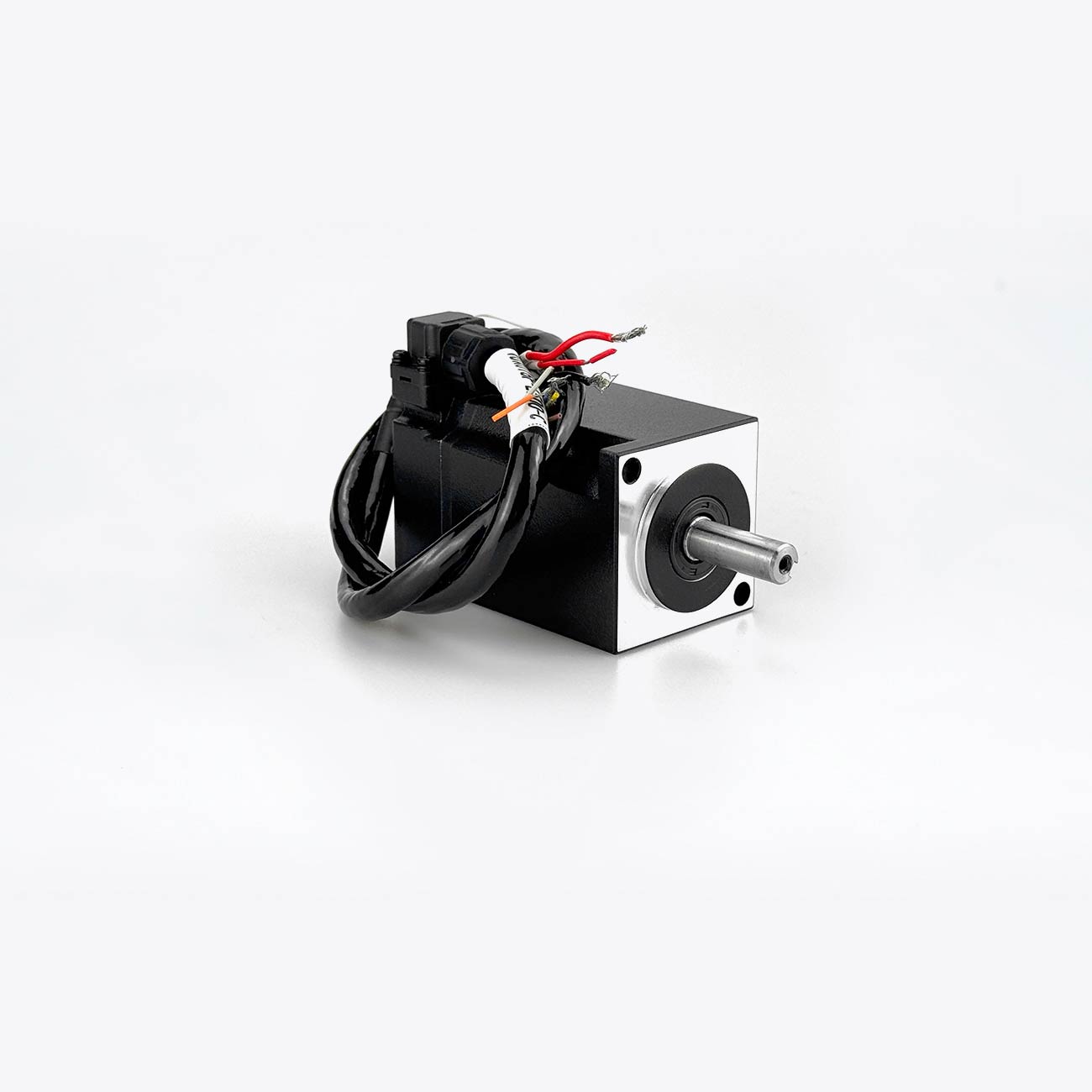

1.‌伺服电机‌：型号PMMP4010B-485-LA-0HE，支持脉冲位置模式、点位表模式及多段位置规划。

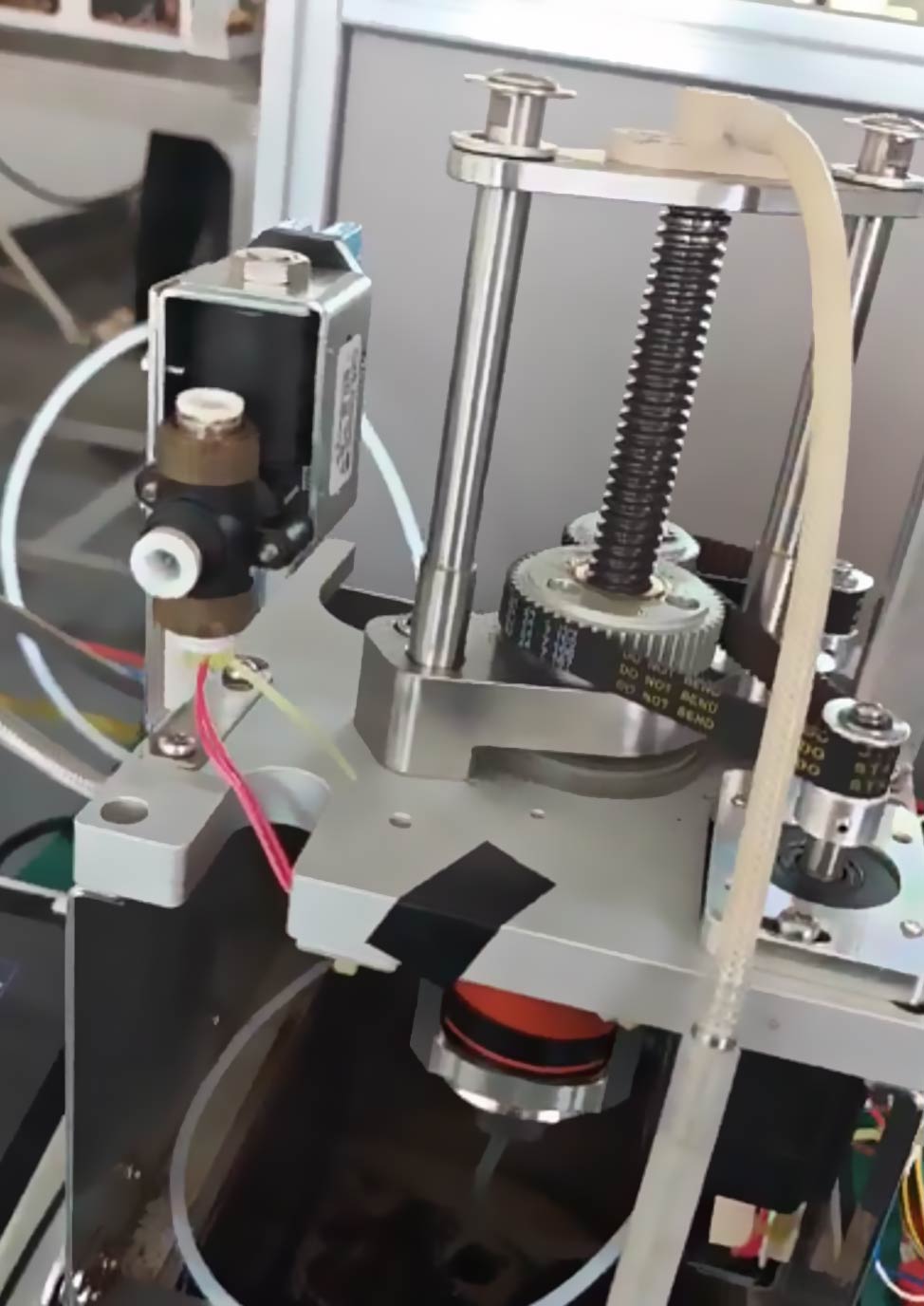

2.‌传动机构‌：皮带轮与丝杆组合，将电机旋转运动转化为直线运动，控制咖啡粉压实、水流开关等动作。

3.控制器‌：内置单片机，通过RS-485通信协议协调电机运行参数。

伺服电机通过编码器实时反馈位置与速度信息，结合PID算法实现水温波动控制（±0.5℃以内），确保每杯咖啡的萃取一致性。此类系统在工业自动化领域已广泛应用于数控机床、包装机械等场景，其技术成熟度与可靠性已得到验证。

---

三、应用方案‌

1.多模式运动控制‌：

PP模式‌：用于单杯萃取的精确点位移动，如控制冲泡头升降。

PT模式‌：实现连续轨迹规划，适用于奶泡打发时的多轴联动。

HM模式‌：通过机械原点校准，消除累计误差，保证长期运行精度。

2.协同工作流程‌：

伺服电机驱动研磨器调节咖啡粉粗细，同步控制水泵实现定量注水。

双锅炉系统中，萃取锅炉与蒸汽锅炉分别由独立伺服单元管理，实现咖啡液制备与奶泡打发的并行处理。

3.‌通信架构‌：基于RS-485总线连接4台伺服电机，实现集中指令分发与状态监控。

---

‌四、应用产品‌

•伺服电机‌：PMMP4010B-485-LA-0HE（支持多段位置模式与绝对定位）。

•驱动器‌：配套单片机控制器，集成过流、过热保护功能。

•传感器‌：2500p/r增量式编码器，提供位置反馈；NTC温度传感器监测水温。

---

五、问题与挑战‌

‌1.通信稳定性‌

具体表现：设备运行中偶发通信中断，固件丢失

解决方案：检查发现电源线与通信线连接器因机械振动易松动脱落，更换高可靠性连接器后故障消除

2.‌机械干涉‌

具体表现：外部撞击导致电机线缆位移

解决方案：优化线缆布线路径，增加防护套管，避免物理干扰

3.‌系统兼容性‌

具体表现：多电机协同时的时序冲突

解决方案：通过优化单片机程序，调整指令优先级，确保动作序列同步

---

六、总结概要‌

伺服电机在自动咖啡机中的应用显著提升了设备效率与出品质量：

1.‌精度优势‌：通过闭环控制实现粉量、水温、萃取时间的毫米级调节，保证风味一致性。

2.‌效率突破‌：双锅炉与多电机并行控制可实现每小时76杯卡布奇诺的连续出品。

3.可靠性提升‌：针对通信与机械问题的优化方案，降低了维护成本与故障率。

未来，随着智能算法的进一步集成，伺服系统将在自适应参数调整、能耗优化及远程运维方面发挥更大潜力，进一步推动餐饮自动化设备的升级迭代。
