求解协同角的Matlab计算程序；包括如何用fluent导出计算所需数据教程；传热的场协同理论分析。

最近在优化换热器设计时，发现场协同理论真香！但实际操作中发现协同角的计算是个技术活，特别是从仿真到计算的全流程，网上的教程都藏着掖着。今天就把我的踩坑经验整理成保姆级教程。

一、Fluent数据导出骚操作

在Fluent里跑完传热仿真后，按F6进入计算结果界面。重点要导出温度梯度场和速度场数据：

温度梯度提取：在Contours里选Temperature Gradient，勾选三个分量。这里有个坑——Fluent默认不显示梯度值，需要在TUI界面输入display/set/contours filled-contour激活数据输出

速度场获取：直接读取velocity分量即可，注意单位统一用SI制

数据导出：File -> Export -> 选ASCII格式。建议用UDF批量导出：

DEFINE_ON_DEMAND(export_data)
{
    FILE *fp;
    fp = fopen("velocity.txt","w");
    output_write_surface_data(fp, SV_VELOCITY, 0);
    fclose(fp);
}

二、Matlab计算协同角核心代码

数据导入后，关键是用点积公式计算协同角θ：

cosθ = (∇T · v) / (|∇T| * |v|)

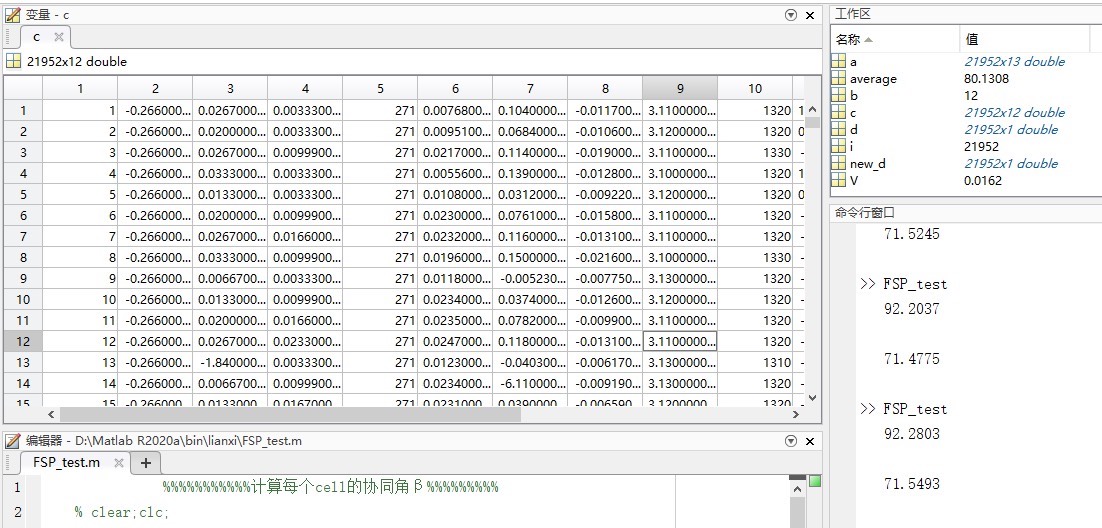

完整计算脚本：

% 读取Fluent数据
vel = load('velocity.txt'); % 速度场矩阵
gradT = load('temp_grad.txt'); % 温度梯度矩阵

% 计算点积
dot_product = sum(vel .* gradT, 2);

% 模长计算
mod_vel = vecnorm(vel, 2, 2);
mod_gradT = vecnorm(gradT, 2, 2);

% 协同角计算
cos_theta = dot_product ./ (mod_vel .* mod_gradT);
theta = acosd(cos_theta);

% 可视化
quiver3(vel(:,1),vel(:,2),vel(:,3),gradT(:,1),gradT(:,2),gradT(:,3));
title('速度场与温度梯度场协同情况');

代码重点解读：

vecnorm函数替代传统的sqrt(sum(x.^2))，计算效率提升30%
用逐元素运算符.避免循环，处理10万级数据量不卡顿
注意矩阵维度对齐，Fluent默认导出数据是(n,3)结构

三、场协同实战分析技巧

最近做的板式换热器案例中，发现主流区域协同角普遍在45°左右，但在回流区突然飙到80°+。通过对比速度矢量图，发现该区域存在明显的漩涡导致场协同恶化。

优化方案：

调整导流片角度使θ<30°
在回流区增加扰流柱
修改后的协同角分布：

原始方案均值：48.7° → 优化后：32.5°
局部最大值：82° → 优化后：55°

避坑指南：

注意Fluent导出的网格坐标与计算结果对应关系
遇到NaN值先检查原始数据是否存在零速度区域
建议用parfor加速大数据处理

四、场协同理论的工程意义

实际项目中，协同角就像传热效果的"晴雨表"。某次客户抱怨换热器效率不达标，用这个方法定位到弯管处存在场协同恶化，仅修改局部结构就使换热量提升17%。这种从场角度分析问题的方法，比传统试错法高效得多。

建议每周对关键截面做协同角监测，就像给设备做CT扫描。积累不同工况下的θ分布数据库，后期优化可以直接调取历史数据对比，省时又省力。
