凌晨三点的实验室里，示波器上的电压波形突然抽搐般抖动起来。我猛灌一口冷掉的速溶咖啡，盯着屏幕右下角的Matlab运行进度条——这已经是本周第三次因为模式切换失败烧毁IGBT模块了。风光储微网的下垂控制，这个看似温柔的名词背后，藏着无数工程师的血泪史。

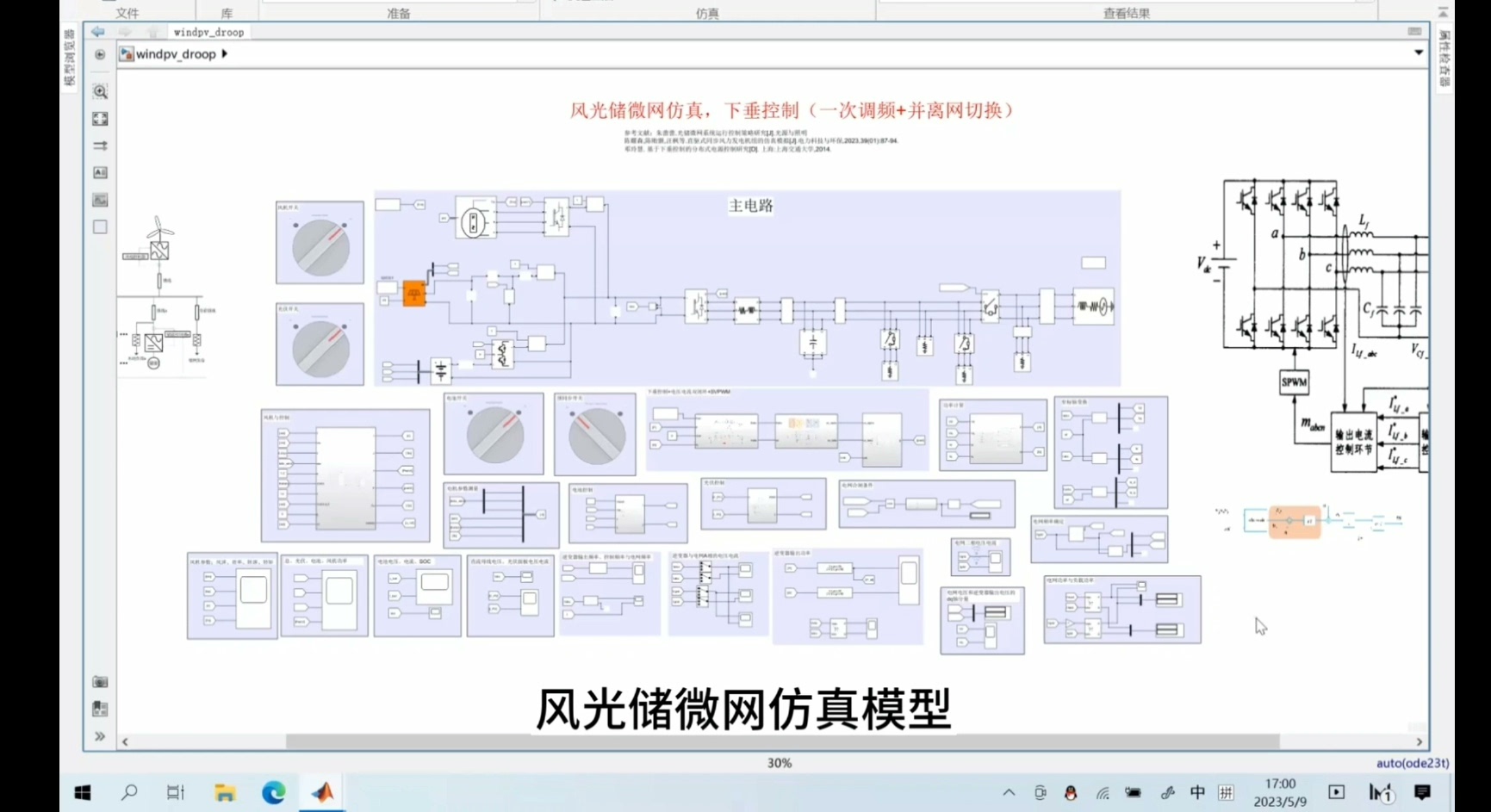

!微网架构示意图

（示意图：典型风光储微网架构）

让我们从最要命的下垂控制开始。在风光储微网中，下垂控制就像电网的"自主神经系统"，负责在并网/离网模式下维持电压频率稳定。Matlab里最经典的实现方式莫过于用Simulink搭建虚拟同步机模型：

function [f, V] = DroopControl(P, Q, fn, Vn, Kpf, Kqf)
    % 下垂特性核心算法
    delta_f = Kpf * (P - P_ref);
    f = fn - delta_f;

    delta_V = Kqf * (Q - Q_ref);
    V = Vn - delta_V;

    % 防止过调用的安全钳位
    f = max(min(f, fn*1.05), fn*0.95);
    V = max(min(V, Vn*1.1), Vn*0.9);
end

这段代码的精髓在于Kpf和Kqf这两个魔鬼参数——它们决定了系统是稳如老狗还是当场暴走。参数整定有个祖传口诀："P调频要温柔，Q调压要迅猛"，实际操作时得配合扫频仪边调边看波形。

当检测到主网故障时，系统要在20ms内完成从PQ控制到VF控制的切换。我在模型里用状态机实现这个致命操作：

classdef ModeSwitcher < handle
    properties
        current_mode = 'GridConnected';
        transition_counter = 0;
    end

    methods
        function new_mode = check_switch(obj, V_pcc, f_pcc)
            if strcmp(obj.current_mode, 'GridConnected')
                if abs(V_pcc - 230) > 15 || abs(f_pcc - 50) > 0.5
                    obj.transition_counter = obj.transition_counter + 1;
                    if obj.transition_counter >= 5  % 5个周期确认
                        new_mode = 'Islanded';
                        disp('电网已嗝屁，启动黑启动程序!');
                        % 此处应有继电保护动作的声音特效
                    end
                end
            end
        end
    end
end

这个状态机最阴险的地方在于transition_counter的设计——直接检测到异常就切换会引发振荡，等5个周期确认故障才动作，虽然牺牲了点响应速度，但能避免隔壁实验室电焊机造成的误动作（别问我怎么知道的）。

离网模式下的负荷突降场景最能考验控制算法。某次仿真中风机突然甩负荷，我亲眼看着虚拟同步机的转速曲线像过山车一样飙到62Hz。后来在功率环增加了前馈补偿才稳住：

% 在功率计算模块增加惯性模拟
function P_calculated = calculate_power(v, i, H)
    persistent last_omega;
    if isempty(last_omega)
        last_omega = 1; % 标幺值初始化
    end

    P_instant = mean(v .* i);
    delta_omega = (P_instant - P_ref) / (2*H);
    new_omega = last_omega + delta_omega * Ts;

    % 低通滤波平滑处理
    P_calculated = 0.6*P_instant + 0.4*last_omega*P_ref;
    last_omega = new_omega;
end

这个惯性环节H参数相当于给系统加了"虚拟惯量"，H值越大系统越迟钝但越稳定，就跟给控制系统灌了二锅头似的。调试时需要用阶跃响应测试，观察超调量是否在15%的安全范围内。

最后分享一个血泪经验：仿真模型一定要加保护模块！我在Bus7母线上吃过亏——就算算法再完美，忘记配置过压保护的话，仿着仿着就会看到电压突然飙到380V然后所有元件变红报警。建议在关键节点插入这样的保险丝代码：

function safe_voltage = voltage_limiter(V)
    persistent burn_count;
    if isempty(burn_count)
        burn_count = 0;
    end

    if any(abs(V) > 400)
        burn_count = burn_count + 1;
        warning('第%d次烧毁虚拟IGBT！电压值：%.1fV', burn_count, max(V));
        V(V>400) = 400;
        V(V<-400) = -400;
    end
    safe_voltage = V;
end

这个保护模块后来成了我们实验室的段子——每当它触发时，音箱就会自动播放《燃烧我的卡路里》。毕竟，仿真炸模块不心疼，但养成良好习惯才能在真机调试时保住年终奖。

（全文代码块均可通过同名优快云博客获取完整模型文件）
