在小尺寸人脸检测上发力的S3FD

1. 前言

人脸检测领域目前主要的难点集中在小尺寸，模糊人脸，以及遮挡人脸的检测，这篇ICCV2017的S3FD（全称：Single Shot Scale-invariant Face Detector）即是在小尺寸人脸检测上发力。

2. 出发点&贡献

S3FD这篇论文的出发点是当人脸尺寸比较小的时候，Anchor-Based的人脸检测算法效果下降明显，因此作者提出了这个不受人脸变化影响的S3FD算法。这一算整体上可以看做是基于SSD的改进，它的主要贡献可以概括为：

• 改进检测网络并设置更加合理的Anchor，改进检测网络主要是增加Stride=4的预测层，Anchor尺寸的设置参考有效感受野，另外不同预测层的Anchor间隔采用等比例设置。
• 引入尺度补偿的Anchor匹配策略增加正样本Anchor的数量，从而提高人脸的召回率。
• 引入max-out background label降低误检。

3. 小尺寸人脸检测效果不好的原因研究

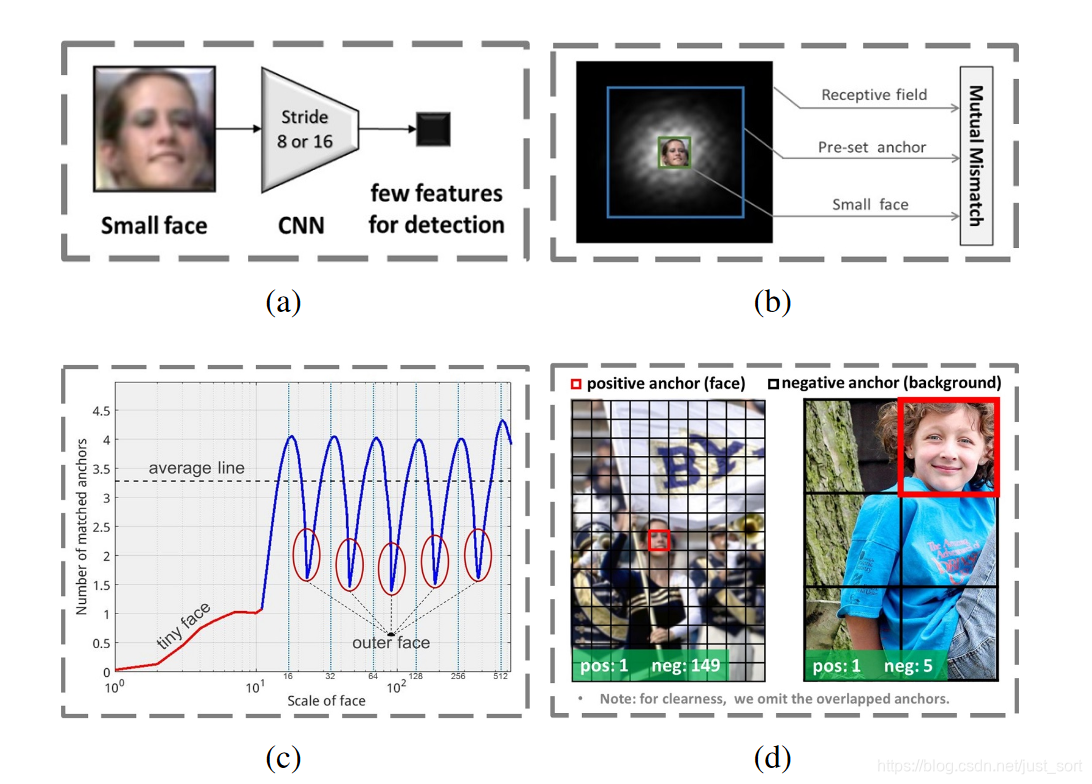

下面的Figure1展示了论文对Anchor-Based的人脸检测算法在小人脸检测中效果下降明显的原因分析。

• Figure1(a)中展示的是网络结构本身设计的问题。了解过SSD的同学知道在网络结构中有多个特征层被用于检测目标，这些特征层中stride最小的是$8$，这样原图中$8\times 8$大小的区域在该预测层中就仅有1个像素点，这对小人脸的检测是非常不利的，因为有效的特征太少了。同样，对于Faster-RCNN来讲，用于检测目标的特征层的stride是$16$，这样用于人脸检测的有效特征范围就更小，这对小脸检测是致命打击。
• Figure1(b)中展示了Anchor的尺寸，感受野和人脸的尺寸不匹配的问题。
• Figure1(c)中展示了由于一般设置的Anchor尺寸都是离散的，例如$[16,32,64,128,256,512]$, 而人脸的尺寸是连续的，因此当人脸的尺寸在设定的Anchor值之间时可以用于检测的Anchor数量就会很少，如图中的红色圆圈部分所示，这样就会导致人脸检测的召回率低。
• Figure1(d) 指出为了提高小人脸的检测召回率，很多检测算法都会通过设置较多的小尺寸Anchor实现，这样容易导致较多的小尺寸负样本Anchor，最终导致误检率的增加。这里两张图的分辨率是一样的，左图中的人脸区域较小，因此主要通过浅层特征来进行检测，因此这里Anchor尺寸设置较小，而右图中的人脸区域较大，因此主要是通过高层特征进行检测，此时Anchor尺寸设置较大。可以看出左图中标签为背景的Anchor数量远远多于标签为目标的Anchor，而在右图中数量比例还是相对较均衡的。

4. S3FD原理

论文针对第三节的问题进行了分析并提出了解决方案，也就有了这篇S3FD。

首先针对FIgure1(a),(b)的问题，论文对检测网络的设计以及Anchor的铺设做了改进，提出了不受人脸尺寸影响的检测网络，改进的主要内容包括：

• 预测层的最小stride降低到$4$（具体而言预测层的stride范围为$4$到$128$，一共$6$个预测层），这样就保证了小人脸在浅层进行检测时能够有足够的特征信息。
• Anchor的尺寸根据每个预测层的有效感受野和等比例间隔原理进行设置，设置为$16$到$512$，前者保证了每个预测层的Anchor和有效感受野大小匹配，后者保证了不同预测层的Anchor再输入图像中的密度基本类似。

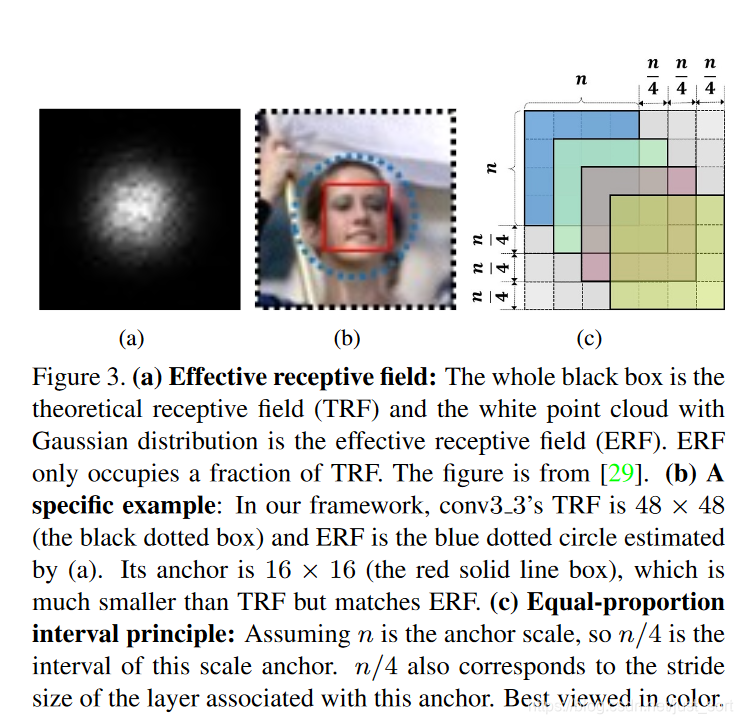

下面的Figure3展示了Anchor尺寸和数量设置的依据。

• Figure3(a)展示了有效感受野effective receptive field和理论感受野theoretical receptive field的区别，其中整个（a）代表的就是理论感受野，一般都是矩形，而（a）中的白色点状区域就是有效感受野。这一点可以看我们更详细的文章：目标检测和感受野的总结和想法

• Figure3(b)以预测层conv3_3(stride=4)为例介绍理论感受野、有效感受野和Anchor尺寸的关系。首先黑色点组成的方形框就是理论感受野，对于conv3_3预测层来说是$48\times 48$，而有效感受野是蓝色点组成的圆形框，而红色实线组成的方形框是该预测层设置的Anchor，尺寸是$16\times 16$，可以看到这里Anchor的尺寸和有效感受野是匹配的。

• Figure3(c)是关于Anchor的等比例间隔设置。假设$n$是Anchor的尺寸，那么将Anchor的间隔设置为$n/4$。例如对于stride=4的conv3_3预测层而言，Anchor的尺寸为$16\times 16$，那么相当于在输入图像中每隔 4 4
