随着器件工艺越来越高，FPGA支持的serdes速度也有所提供，本博客介绍一款RFSOC板卡，本板卡支持一路PCIE4.0 NVME插槽，设计采用xilinx 公司自带的XDMA Ip

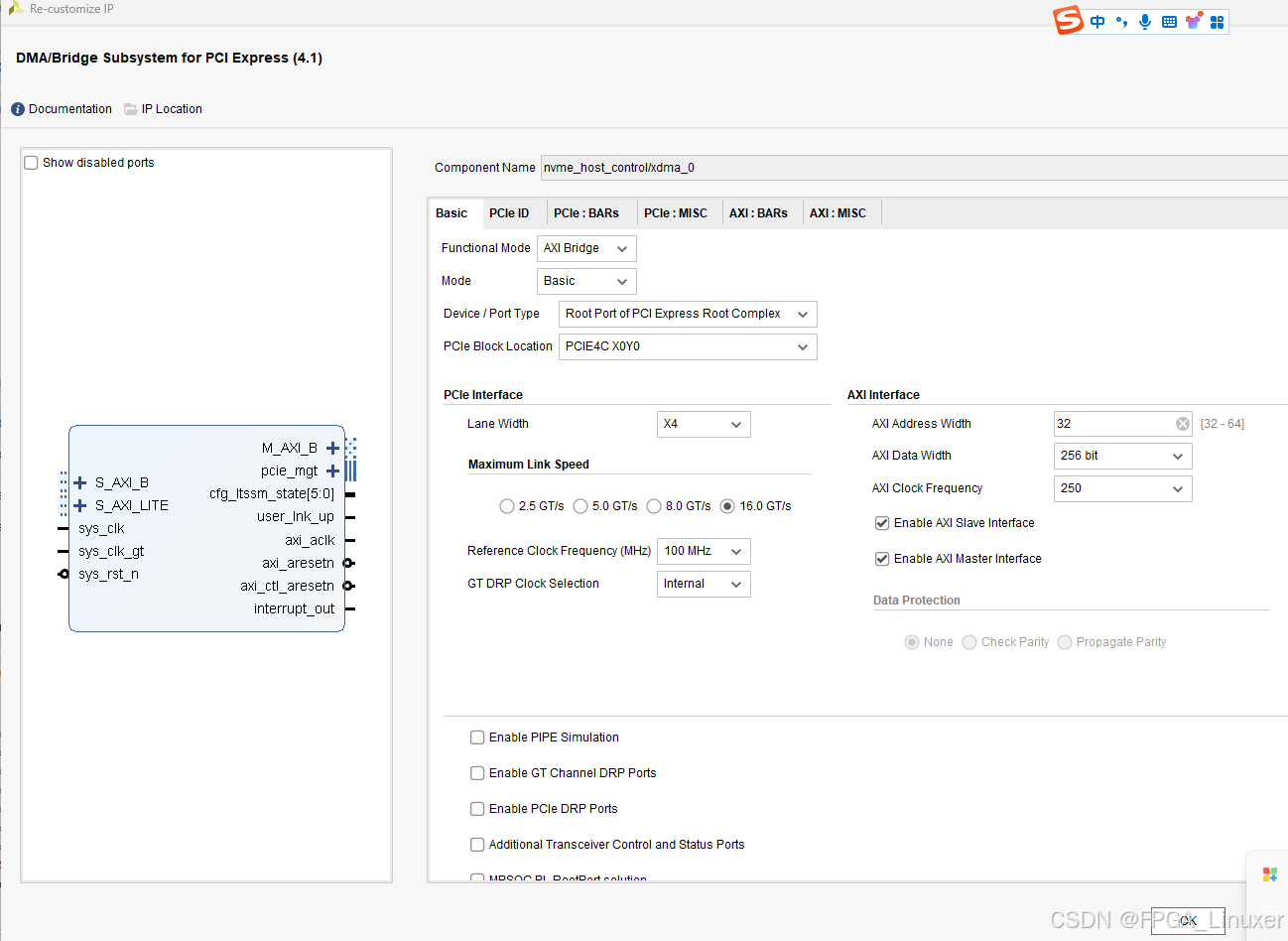

具体设置如下：
在这里插入图片描述
在这里插入图片描述

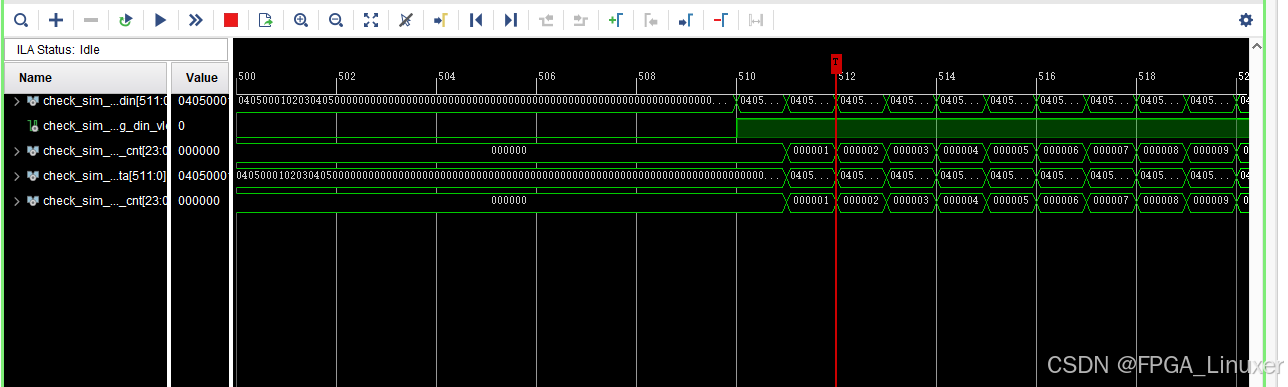

测试方式是通过写一个递增数写入盘，然后通过读盘，通过读出的数据和本地数据进行比对

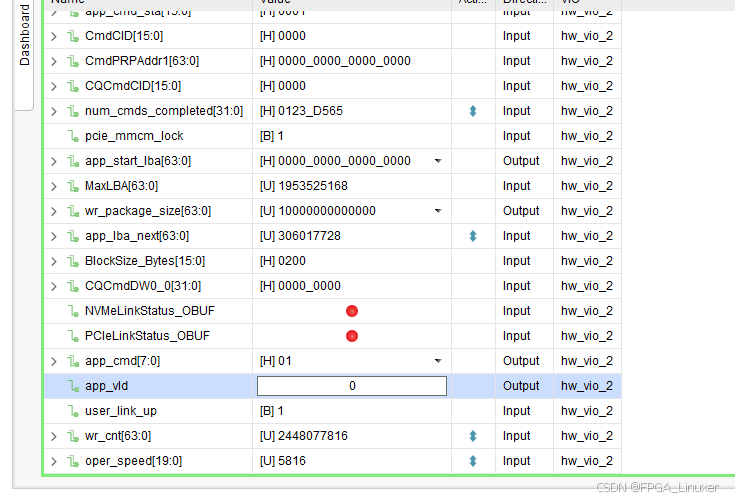

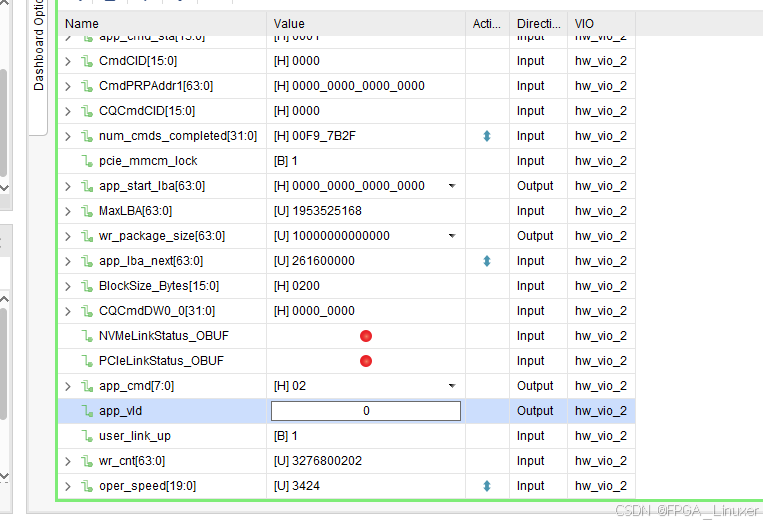

测试结果：

在这里插入图片描述

在这里插入图片描述

在这里插入图片描述

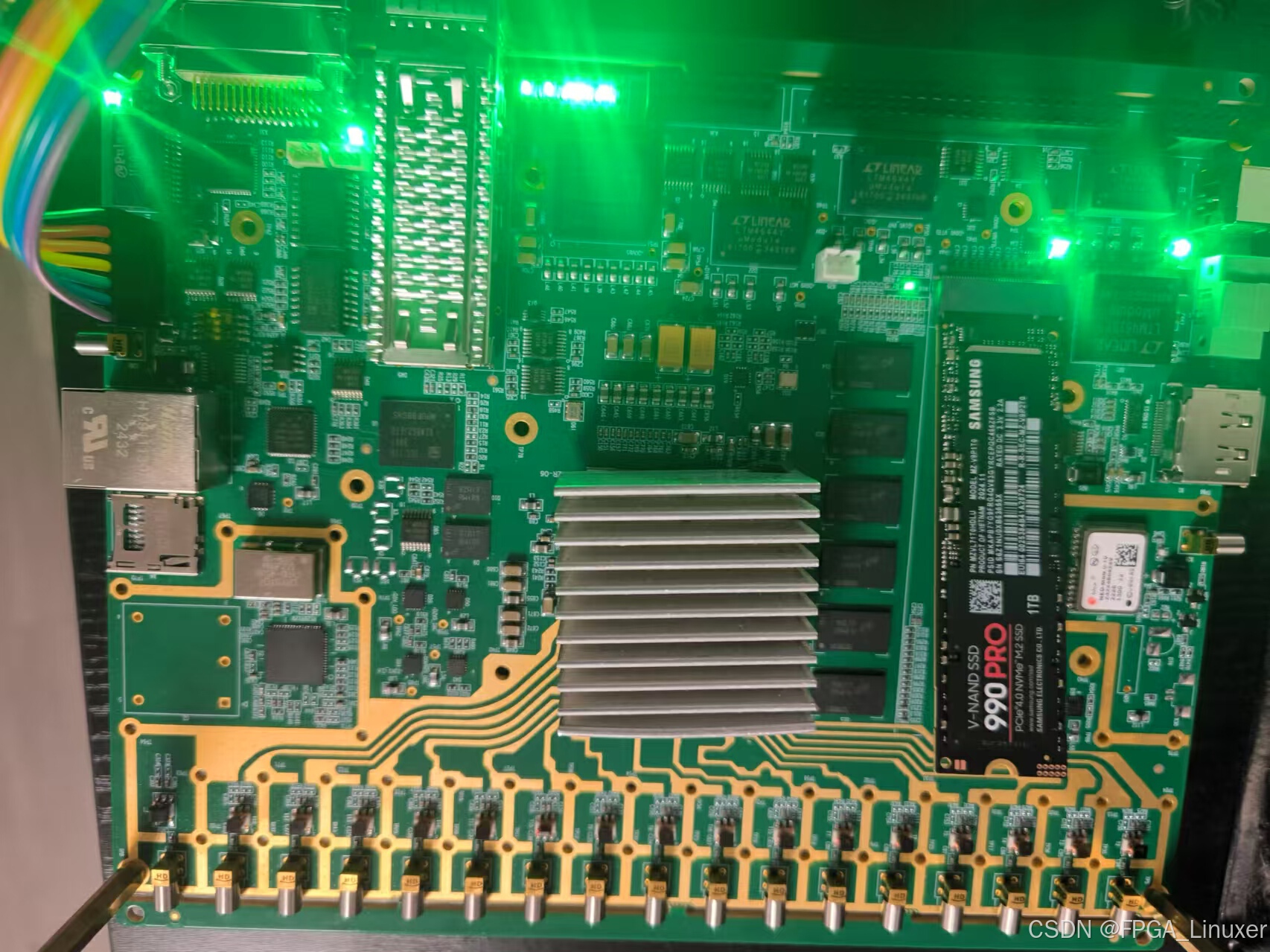

测试所用的盘为三星公司生产的990 pro

单盘写速度可达5.8GB/s,读可达3.4GB/s（可优化）,
