xilinx AXI CAN驱动开发

已于 2024-06-23 10:20:04 修改
阅读量3.4k 收藏 19
点赞数 6
分类专栏： FPGA ZYNQ 文章标签： fpga开发
于 2024-04-05 11:22:41 首次发布
版权声明：本文为博主原创文章，遵循 CC 4.0 BY-SA 版权协议，转载请附上原文出处链接和本声明。
本文链接：https://blog.youkuaiyun.com/jingjiankai5228/article/details/137396676
版权
本文介绍了使用Xilinx的AXICAN进行CAN通信的解决方案，包括硬件层面的PHY芯片连接和电平转换，以及软件设计中如何利用AXICANIP核和C驱动简化配置过程，降低了与SJA1000相比的配置难度。

摘要生成于 C知道 ，由 DeepSeek-R1 满血版支持， 前往体验 >

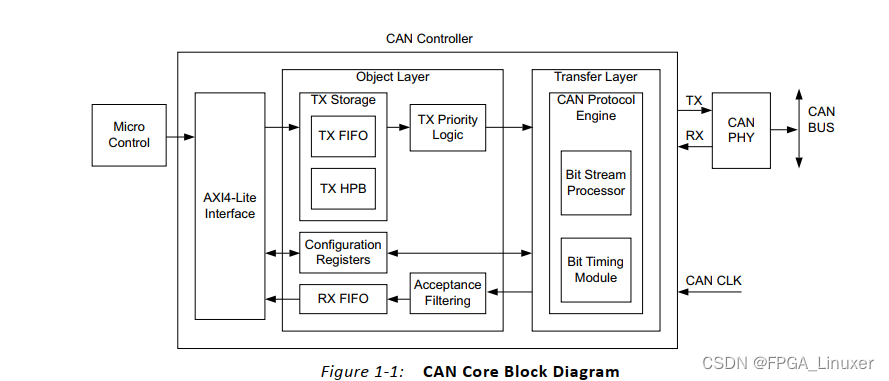

CAN收发方案有很多，常见的解决方案通过是采用CAN收发芯片，例如最常用的SJA1000,xilinx直接将CAN协议栈用纯逻辑实现，AXI CAN是其中一种；

在这里插入图片描述
通过这种方式硬件上只需外接一个PHY芯片即可

在这里插入图片描述

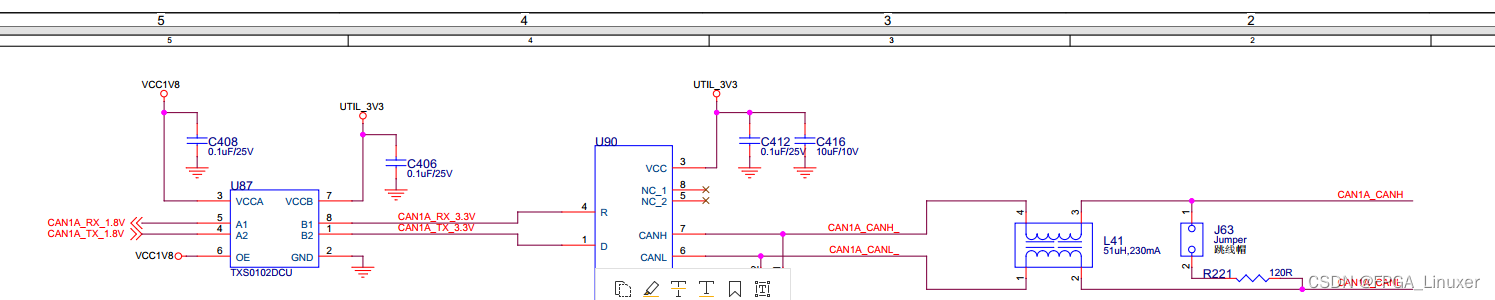

上图加了一个电平转换芯片

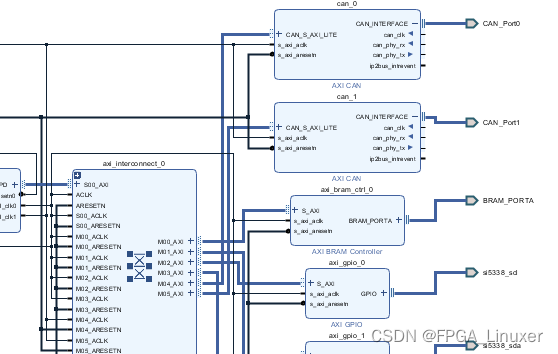

软件设计方面，推荐直接将AXI CAN IP核绑定在BD文件上

在这里插入图片描述
因为xilinx提供了C驱动代码，这样用户直接通过AXI lite接口即可配置CAN芯片

在这里插入图片描述

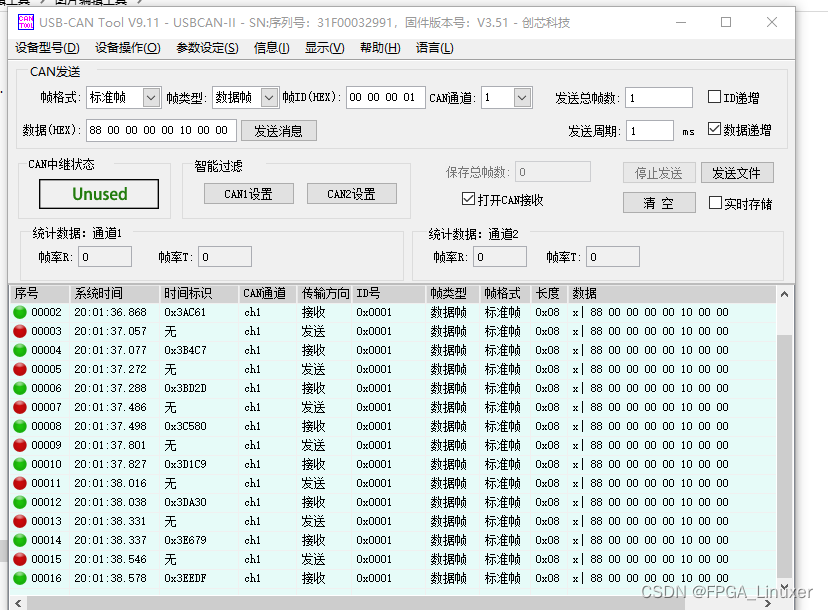

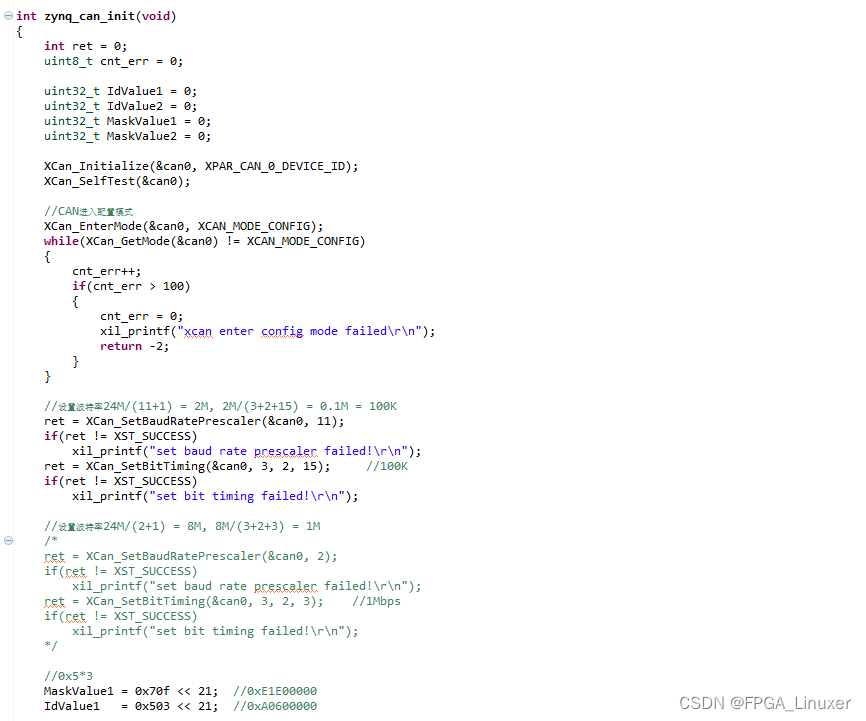

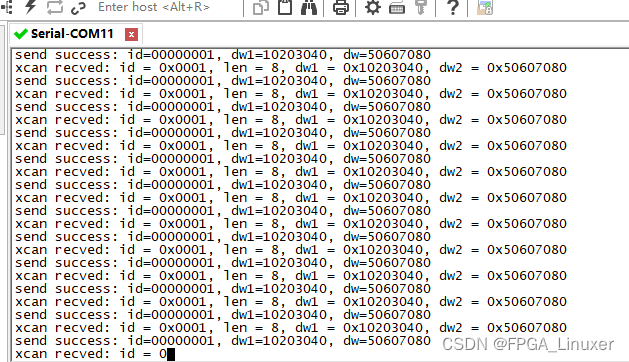

配置好对应的通信速率即可完成CAN通信，相比SJA1000芯片，配置门槛降低很多
在这里插入图片描述
在这里插入图片描述
