FPGA知识点---跨时钟域处理

单bit信号
慢时钟到快时钟，两级触发器同步。

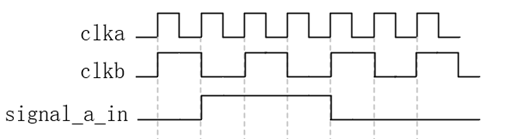

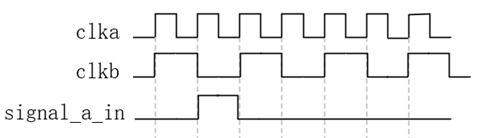

快时钟到慢时钟，如果是下面第一个图，clkb可以采样到signal_a_in，但是如果只有单脉冲，如第二个图所示，怎不能确保采样到signal_a_in。


这个时候可以展宽signal_a_in，至少为clkb的一个时钟周期宽度。通常处理方法是使用反馈机制将输入信号展宽。

//在clka下，生成展宽信号signal_a
always @(posedge clka oe negedge rst_n) begin
	if(rst_n == 1'b0)
		signal_a <= 1'b0;
	else if(pulse_ina == 1'b1)
		signal_a <= 1'b1;
	else if(signal_a_r[1] == 1'b1)
		signal_a <= 1'b0;
	else
		signal_a <= signal_a;
end

//在clka下采集signal_b[1]，生成signal_a_r[1]用于反馈拉低signal_a
always @(posedge clka or negedge rst_n) begin
	if(rst_n == 1'b0)
		signal_a_r <= 2'b00;
	else
		signal_a_r <= [signal_a_r[0],signal_b_r[1]];
end

多bit信号

1. 采用异步FIFO，异步FIFO的设计见异步FIFO的设计
2. 握手协议

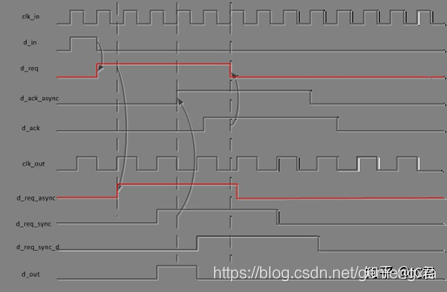

   握手协议异步信号处理行为波形图大致如下所示

   信号d_in所处时钟域是clk_in，且d_in只有1T的宽度，想要传送到clk_out时钟域（clk_out和clk_in不相关）

因为clk_out和clk_in相位关系不确定，时钟周期大小关系不确定，它无法保证一定能采样到d_in；

因此需要把d_in展宽，产生d_req信号；
d_req信号一直拉高，经过clk_out时钟域两级DFF同步器后，得到d_req_sync；
取d_req_sync上升沿1T，即可得到传送到clk_out时钟域的d_out。
此时，d_in从clk_in传送到ckk_out的任务就算是结束了。
但对于handshake电路来说，任务还没有结束，因为d_req一直是高电平。
因此，需要把d_req_sync信号再用两级DFF同步器，传回clk_in时钟域，得到d_ack信号；
当clk_in看到d_ack拉高后，就可以把d_req信号拉低，到这里一个handshake电路行为才算是结束了。

always @(posedge clk_in or negedge rst_n) begin
	if(rst_n ==1'b0)
		d_req <= 1'b0;
	else if(d_in == 1'b1)
		d_req <= 1'b1;
	else if(d_ack == 1'b1)
		d_req <= 1'b0;
end

此种方法要保证时钟周期要保证clka时钟域连续两个单周期脉冲信号的间隔要大于握手协议所需的延迟。
握手协议速度慢，相对于两级DFF占用更多的寄存器。
DMUX电路

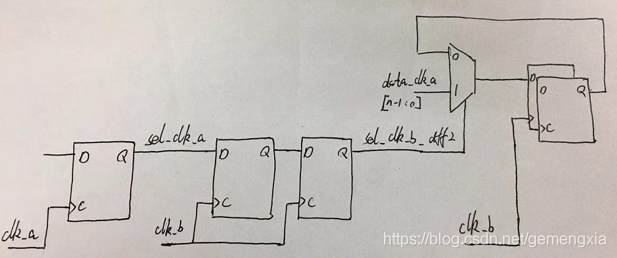

将sel信号做异步处理，然后输出多比特数据。
