FPGA知识点---FIFO深度计算

简单粗暴公式：
写时钟频率 w_clk,
读时钟频率 r_clk,
写时钟周期里，每B个时钟周期会有A个数据写入FIFO
读时钟周期里，每Y个时钟周期会有X个数据读出FIFO
则，FIFO的最小深度是？
计算公式如下：
fifo_depth = burst_length - burst_length * X/Y * r_clk/w_clk

1. 写时钟快于读时钟，写和读的过程中没有空闲周期，也即在突发（burst）过程中，读和写都在各自的时钟域内连续进行。

   写时钟周期T_A = 1000/80 ns = 12.5ns;同理读时钟周期为20ns；
   突发写长度为120个数据，写120个数据耗时120*12.5 = 1500ns；
   1500ns时间内读出数据1500/20ns = 75个；
   故最小FIFO深度为120 - 75 = 45；
2. 写时钟频率大于读时钟频率，但是读写的过程中存在空闲周期

   写时钟周期T_A=12.5ns，读时钟周期T_B= 20ns
   两个写时钟写一个数据，也就是写一个数据需要时间2T_A=25ns，那么由于突发写数据为120个，写这么多数据需要时间12025ns=3000ns;
   4个读时钟周期读一个数据，因此读一个数据需要时间80ns，3000ns读了3000/80=37.5个数据，约等于37个数据；
   所以FIFO的最小深度为120-37=83；
3. 写时钟慢于读时钟，且读写过程没有空闲周期

   这种情况下永远不会发生数据丢失的情况，fifo深度为1。

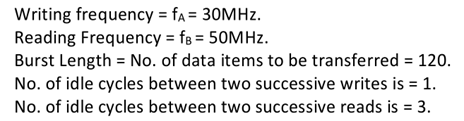

4. 写时钟频率小于读时钟频率，但是读写的过程中存在空闲周期

   写时钟周期1000/30ns=100/3ns;
   读时钟周期20ns；
   写一个数据需要两个时钟，也就是200/3ns；
   读一个数据需要4个时钟，也就是80ns；
   写120个数据需要时间为8000ns，这段时间内读出数据8000/80=100个；
   因此FIFO最小深度为120-100=20
5. 读写时钟速率相同，且无空闲时钟

   如果读写时钟之间没有相位差，则不需要FIFO就可以进行读写；
   如果二者存在相位差，只需要FIFO深度为1即可

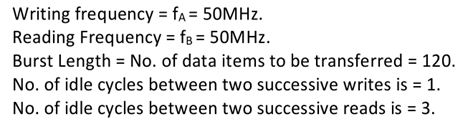

6. 读写时钟频率一致，但在读写过程中存在空闲周期

   两个时钟写入一个数据，需要40ns；
   4个时钟读出一个数据，需要80ns；
   由于突发长度为120，需要120*40=4800ns，这段时间读出数据个数4800/80=60;
   所以，FIFO最小深度为120-60=60
7. 特定条件下，最坏情况分析FIFO最小深度

   最坏情况下，写入和读取数据之间的数据速率差异最大，考虑背靠背方式，此时读写长度为160，所以100个时钟写入160个数据；
   由于读速度为10个周期读8个数据，因此一个数据需要8/10个时钟；
   所以100个时钟读了160*8/10=128个数据；
   所以FIFO最小深度160-128=32；
