空间代数

空间代数是一种在刚体动力学中常用的数学符号体系，用于表示和处理诸如速度、加速度和力等物理量。Pinocchio库就是基于这种数学符号体系构建的。它提供了专门的类来表示三维欧几里得空间中的坐标变换（命名为SE3）、空间运动向量（Motion）、空间力向量（Force）以及空间惯性（Inertia）。结合可用的方法，这使得Pinocchio成为一个高效的空间代数计算软件库。

模型与数据

Pinocchio的一个基本范式是严格区分 “模型” 和 “数据”。这里的 “模型” 指的是机器人的物理描述，包括定义其结构的运动学参数，可能还包括惯性参数。这些信息由一个专门的类来保存，一旦创建，Pinocchio的算法不会对其进行修改。而 “数据” 指的是所有计算结果的值。“数据” 会根据系统的关节配置、速度等因素而变化，例如，它包含每个连杆的速度和加速度。它还存储算法的中间计算结果和最终结果，以避免内存分配。通过这种划分，Pinocchio中的所有算法都遵循以下签名：

algorithm(model, data, arg1, arg2, ...)

其中arg1, arg2, ...是函数的参数（例如配置或速度）。在对同一机器人执行多个不同任务时，尤其是涉及并行计算时，保持模型和数据的分离可以减少内存占用。每个进程可以使用自己的数据对象，同时共享相同的模型对象。在Pinocchio的算法中，模型对象始终保持不变，这增强了代码的可预测性。

可以使用C++ API创建模型，也可以从外部文件加载模型，这些文件可以是URDF、Lua（遵循RBDL标准）或Python格式。

关节

在一个模型中，机器人被表示为一个运动学树，它包含所有关节的集合、关节连接信息，以及可选的与每个连杆相关的惯性量。在Pinocchio中，一个关节可以有一个或多个自由度，并且它属于以下类别之一：

• 旋转关节：围绕固定轴旋转，该轴可以是(X)、(Y)、(Z)轴之一，也可以是自定义轴；
• 棱柱关节：沿固定轴平移，与旋转关节类似；
• 球形关节：在三维空间中自由旋转；
• 平移关节：在三维空间中自由平移；
• 平面关节：在二维空间中自由运动；
• 自由浮动关节：在三维空间中自由运动。平面关节和自由浮动关节通常用作移动机器人（如人形机器人、自动驾驶汽车或操作规划中的物体）运动学树的基础。
• 通过 “复合” 关节的概念，可以将多个普通关节组合成更复杂的关节。

注：在URDF格式中，可以定义 “固定” 类型的关节。然而，“固定” 关节实际上并不是真正的关节，因为它不能移动。出于效率考虑，它被视为模型的操作框架。

从关节到李群几何

每种类型的关节都有其特定的配置空间和切空间。例如，旋转关节的配置空间和切空间都是实数轴($\mathbb{R}$)，而球形关节的配置空间对应于三维旋转矩阵的集合，其切空间是三维实向量空间(${\mathbb{R}}^3$)。有些配置空间可能不具备向量空间的性质，但必须赋予相应的积分（指数映射exp）和微分（对数映射log）算子。Pinocchio实现了所有这些特定的积分和微分算子。

有关此主题的更多内容，请参见 “处理李群几何”。

几何和碰撞模型

除了运动学模型，Pinocchio还定义了几何模型，即附着在运动学树上的体积。这个模型可用于显示机器人以及计算与碰撞相关的量。与运动学模型类似，固定的量（体积的位置和形状）存储在 “GeometricModel” 对象中，而相关算法使用的缓冲区和量则在另一个对象中定义。体积使用FCL库进行表示。机器人的各个部分附着在每个关节上，而环境中的障碍物则在世界坐标系中定义。基于FCL方法，实现了运动学树的碰撞和距离算法。

处理李群几何

Pinocchio在很大程度上依赖李群和李代数来处理运动，尤其是旋转。因此，它支持以下特殊群($SO(2)$)、($SO(3)$)、($SE(2)$)、($SE(3)$)，并实现了它们相关的代数($\mathfrak{se}(2)$)、($\mathfrak{se}(3)$)。

它有多种应用，例如表示机器人自由飞行关节（通常是移动机器人的底座）的运动，或者机器人连杆的运动。后者在碰撞检测中特别有用。

定义李代数的一般向量空间也很有意义。

在C++中使用(SE(2))与Pinocchio

作为一个示例，考虑一个在平面($({\mathbb{R}}^2\times {\mathbb{S}}^1)$)中运动的移动机器人。

机器人从位置($pos{e}_s=(x_s,y_s,{\theta }_s)$)出发，经过刚性运动(${\delta }_u=(\delta x,\delta y,\delta \theta )$)后，到达位置($pos{e}_g=(x_g,y_g,{\theta }_g)$)。

可以使用以下代码实例化相应的($SE(2)$)对象：

typedef double Scalar;
enum {Options = 0};
SpecialEuclideanOperationTpl<2,Scalar,Options> aSE2;
SpecialEuclideanOperationTpl<2,Scalar,Options>::ConfigVector_t pose_s,pose_g;
SpecialEuclideanOperationTpl<2,Scalar,Options>::TangentVector_t delta_u;

可以将Scalar替换为其他类型，如float。

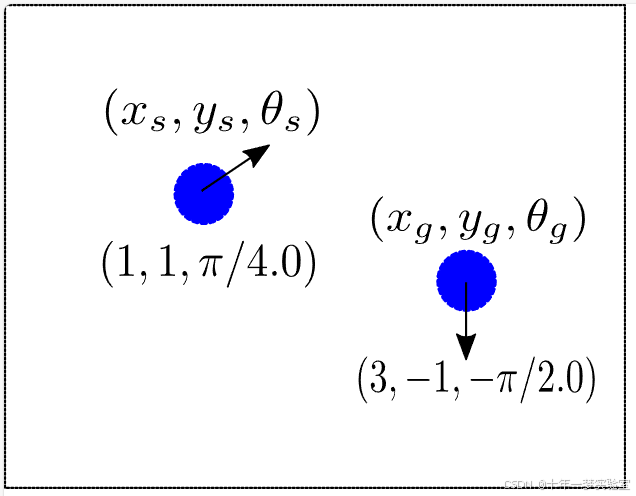

在这个例子中，($pos{e}_s=(1,1,\pi /4)$)，($pos{e}_g=(3,1,-\pi /2)$)，我们想要计算(${\delta }_u$)：

pose_s(0) = 1.0; pose_s(1) = 1.0;
pose_s(2) = cos(M_PI/4.0); pose_s(3) = sin(M_PI/4.0);
pose_g(0) = 3.0; pose_g(1) = -1.0;
pose_g(2) = cos(-M_PI/2.0); pose_g(3) = sin(-M_PI/2.0);
aSE2.difference(pose_s,pose_g,delta_u);
std::cout << delta_u << std::endl;

aSE2用于计算表示两个位姿的配置向量之间的差异。注意，旋转由两个数($sin(\theta )$)、($cos(\theta )$)表示，这也是一个($SO(2)$)对象。差异存在于($SE(2)$)的切空间中，由一个三维实向量表示。

因此，输出为：

3.33216
-1.38023
-2.35619

注意，线性部分并非沿直线运动，它还考虑了系统的旋转。

我们可以通过积分来验证这是正确的运动：

SpecialEuclideanOperationTpl<2,Scalar,Options>::ConfigVector_t pose_check;
aSE2.integrate(pose_s,delta_u,pose_check);
std::cout << pose_check << std::endl;

结果确实是：

3
-1
0
-1

在C++中使用(SE(3))与Pinocchio

假设我们的移动机器人不在平面中，而是在三维空间中。考虑物理空间中的一个物体，我们希望将其从一个位置移动到另一个位置。这里的难点在于物体在三维空间中有六个自由度，其中三个对应平移，三个对应旋转。

同样可以使用相同的算法并更改维度参数来实例化相应的对象，此时是一个($SE(3)$)对象：

typedef double Scalar;
enum {Options = 0};
SpecialEuclideanOperationTpl<3,Scalar,Options> aSE3 ;
SpecialEuclideanOperationTpl<3,Scalar,Options>::ConfigVector_t pose_s,pose_g;
SpecialEuclideanOperationTpl<3,Scalar,Options>::TangentVector_t delta_u ;

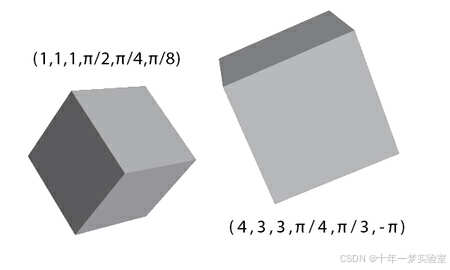

在这个例子中，($pos{e}_s=(1,1,1,\pi /2,\pi /4,\pi /8)$)，($pos{e}_g=(4,3,3,\pi /4,\pi /3,-\pi )$)。对于起始位置，先绕($y$)轴旋转，然后绕($x$)轴旋转，最后绕($z$)轴旋转。对于最终位置，旋转顺序为绕($x$)轴、($y$)轴、($z$)轴。我们想要计算(${\delta }_u$)。

• 对于第一个位姿，每个旋转都有对应的旋转矩阵：
  $$R_{x_s}=\left[\begin{array}{ccc}1& 0& 0\\ 0& cos(\pi /8)& -sin(\pi /8)\\ 0& sin(\pi /8)& cos(\pi /8)\end{array}\right]$$
  $$R_{y_s}=\left[\begin{array}{ccc}cos(\pi /4)& 0& sin(\pi /4)\\ 0& 1& 0\\ -sin(\pi /4)& 0& cos(\pi /4)\end{array}\right]$$
  $$R_{z_s}=\left[\begin{array}{ccc}cos(\pi /2)& -sin(\pi /2)& 0\\ sin(\pi /2)& cos(\pi /2)& 0\\ 0& 0& 1\end{array}\right]$$
  因此，完整的旋转矩阵为：
  $$R_{pos{e}_s}=R_{s_z}\cdot R_{s_x}\cdot R_{s_y}=\left[\begin{array}{ccc}0& -1& 0\\ cos(\pi /4)\cdot cos(\pi /8)+sin(\pi /4)\cdot sin(\pi /8)& 0& sin(\pi /4)\cdot cos(\pi /8)-cos(\pi /4)\cdot sin(\pi /8)\\ sin(\pi /8)\cdot cos(\pi /4)-cos(\pi /8)\cdot sin(\pi /4)& 0& sin(\pi /4)\cdot sin(\pi /8)+cos(\pi /4)\cdot cos(\pi /8)\end{array}\right]$$
• 对于第二个位姿，有：
  $$R_{x_g}=\left[\begin{array}{ccc}1& 0& 0\\ 0& cos(\pi /4)& -sin(\pi /4)\\ 0& sin(\pi /4)& cos(\pi /4)\end{array}\right]$$
  $$R_{y_g}=\left[\begin{array}{ccc}cos(\pi /3)& 0& sin(\pi /3)\\ 0& 1& 0\\ -sin(\pi /3)& 0& cos(\pi /3)\end{array}\right]$$
  $$R_{z_g}=\left[\begin{array}{ccc}cos(-\pi )& -sin(-\pi )& 0\\ sin(-\pi )& cos(-\pi )& 0\\ 0& 0& 1\end{array}\right]$$
  完整的旋转矩阵为：
  $$R_{pos{e}_g}=\left[\begin{array}{ccc}-cos(\pi /3)& -sin(\pi /3)\cdot sin(\pi /4)& -cos(\pi /4)\cdot sin(\pi /3)\\ 0& -cos(\pi /4)& sin(\pi /4)\\ -sin(\pi /3)& sin(\pi /4)\cdot cos(\pi /3)& cos(\pi /3)\cdot cos(\pi /4)\end{array}\right]$$
  为了使用Pinocchio计算(${\delta }_u$)，需要使用以下代码将($R_{pos{e}_s}$)和($R_{pos{e}_g}$)矩阵转换为四元数：

float s = 0.5f / sqrtf(trace+ 1.0f);
q.x = ( R[2][1] - R[1][2] ) * s;
q.y = ( R[0][2] - R[2][0] ) * s;
q.z = ( R[1][0] - R[0][1] ) * s;
q.w = 0.25f / s;

四元数的分量为：

• 对于第一次旋转

0.69352
-0.13795
0.13795
0.69352

• 对于第二次旋转

0.191342
-0.46194
0.331414
0.800103

现在每个位姿都有一个由七个分量组成的数学对象，并且都进行了归一化。与($SE(2)$)的例子一样，我们使用以下代码计算(${\delta }_u$)：

pose_s(0) = 1.0; pose_s(1) = 1.0;
pose_s(2) = 1 ; pose_s(3) = -0.13795 ;
pose_s(4) = 0.13795; pose_s(5) = 0.69352; pose_s(6) = 0.69352;
pose_g(0) = 4; pose_g(1) = 3 ;
pose_g(2) = 3 ; pose_g(3) = -0.46194;
pose_g(4) = 0.331414; pose_g(5) = 0.800103; pose_g(6) = 0.191342;
aSE3.difference(pose_s,pose_g,delta_u);
std::cout << delta_u << std::endl;

差异存在于($SE(3)$)的切空间中，由一个六维实向量表示：

-1.50984
-3.58755
2.09496
-0.374715
0.887794
0.86792

前三个值是线性部分，后三个值是角速度部分。

为了验证这是正确的结果，我们进行积分：

SpecialEuclideanOperationTpl<3,Scalar,Options>::ConfigVector_t pose_check;
aSE3.integrate(pose_s,delta_u,pose_check);
std::cout << pose_check << std::endl;

确实，我们得到：

4
3
3
-0.46194
0.331414
0.800103
0.191234

使用插值绘制轨迹

假设我们希望机器人经过已知位置，可以使用插值来绘制轨迹。

问题在于，像拉格朗日插值这样的方法只考虑平移，而机器人与环境的交互涉及平移和旋转。

一种可行的方法是使用基于四元数的(${\delta }_{\theta }$)方法。该方法很简单，只需以非常小的变化量改变四元数的标量部分（即角度）。

以之前的例子为例，我们可以使用以下代码进行轨迹插值：

SpecialEuclideanOperationTpl<3,Scalar,Options>::ConfigVector_t pole;
aSE3.interpolate(pose_s,pose_g,0.5f, pole);
std::cout << pole << std::endl;

输出对应于轨迹的中间位置：

2.7486
1.4025
2.22461
-0.316431
0.247581
0.787859
0.466748

运动学算法

正向运动学

Pinocchio实现了直至二阶的直接运动学计算。给定机器人的配置，会执行正向传递，计算每个关节的空间位置，并将其存储为坐标变换。如果给定速度，它还会计算每个关节的空间速度（在局部坐标系中表示），加速度的计算也是如此。

运动学雅可比矩阵

每个关节的空间雅可比矩阵可以通过一次正向传递轻松计算出来，可以在局部坐标系或世界坐标系中表示。

动力学算法

逆动力学

递归牛顿 - 欧拉算法（RNEA）用于计算逆动力学：给定期望的机器人配置、速度和加速度，计算并存储执行该运动所需的扭矩。该算法首先执行正向传递（等同于二阶运动学计算），然后执行反向传递，计算沿结构传递的力螺旋，并提取获得计算出的连杆运动所需的关节扭矩。通过适当的输入，该算法还可用于计算动力学模型的特定项，如重力效应。

关节空间惯性矩阵

复合刚体算法（CRBA）用于计算机器人的关节空间惯性矩阵。我们对原始算法进行了一些细微修改，提高了计算效率。

正向动力学

铰接体算法（ABA）用于计算无约束正向动力学：给定机器人的配置、速度、扭矩和外力，计算出由此产生的关节加速度。

其他算法

除了上述算法外，还提供了其他方法，最显著的是用于约束正向动力学、冲量动力学、关节空间惯性矩阵求逆以及质心动力学的算法。

操作框架

待办事项：由于框架对于理解前面的章节并非必要内容，将其单独处理可能是个不错的主意。在此处引入框架相关内容以及相关算法。

解析导数

除了提供标准的正向和逆动力学算法，Pinocchio还高效地实现了它们的解析导数。这些导数在诸如全身轨迹优化，或者更广泛的数值最优控制等场景中至关重要。据我们所知，Pinocchio是首个原生实现这一特性的刚体框架。

自动微分与源代码生成

除了解析导数，Pinocchio还支持自动微分。这得益于整个C++代码的完全“标量”模板化，以及使用像ADOL-C、CasADi、CppAD等自动微分外部库。需要注意的是，这些自动求导的速度通常比解析求导慢很多。

Pinocchio另一个独特且核心的特性是它能够在编译时和运行时生成代码。这是通过另一个名为CppADCodeGen的外部工具实现的，该工具基于CppAD构建。对于任何使用Pinocchio的函数，CppADCodeGen都能够即时生成多种语言的代码，如C、Latex等，并且还能对数学表达式进行简化。借助这一过程，可以生成针对特定机器人模型的代码，并在Pinocchio外部使用。

Python绑定

待办事项：……

单元测试

待办事项：……
