3.基于 Delaunay 三角化的点云数据三维曲面重建步骤
在三维计算机图形学、计算机视觉、逆向工程以及地理信息系统等众多领域,点云数据的三维曲面重建是一项关键技术。点云数据是通过三维扫描设备对物体表面进行采样得到的离散点集合,它记录了物体表面的几何信息,但缺乏明确的拓扑结构和表面连接关系。基于 Delaunay 三角化的方法是一种广泛应用且有效的点云曲面重建技术,其核心思想是通过构建合适的三角剖分来近似表示物体的表面。
1.点云数据概述
离散性:数据以孤立的点形式存在,点与点之间不存在显式的连接关系。
大规模性:根据扫描对象的不同,点云数据可能包含大量的点,例如在地形测绘或大型物体扫描中,点数可能达到数百万甚至更多。
噪声与冗余:由于测量设备的精度限制和环境因素影响,点云数据中往往包含噪声点,同时可能存在冗余数据,即多个点在空间位置上非常接近或重复。
2.Delaunay三角化原理

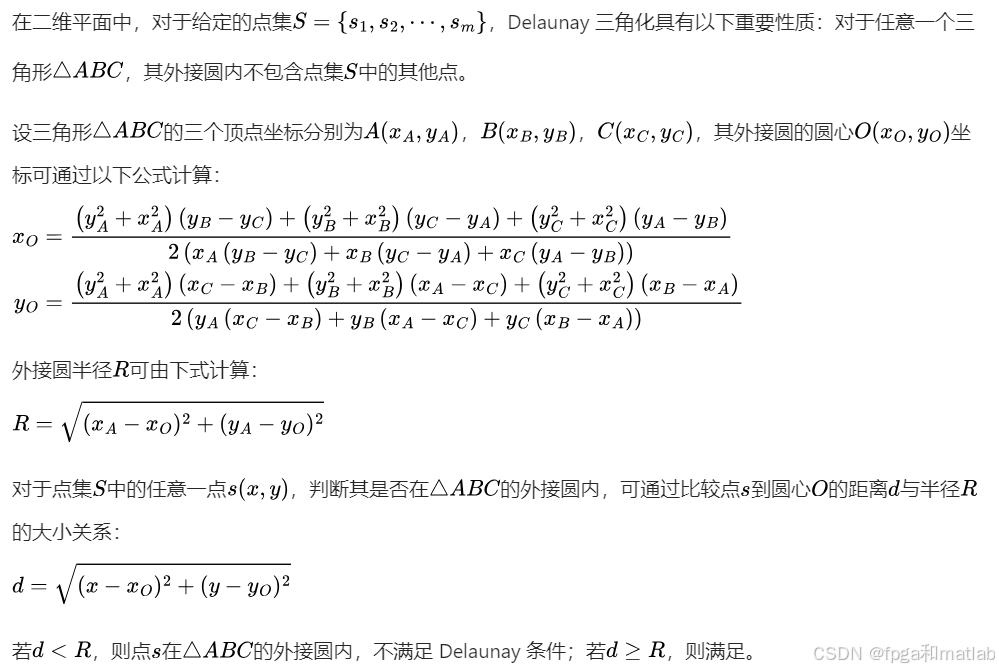

二维 Delaunay 三角化基础
三维 Delaunay 四面体化

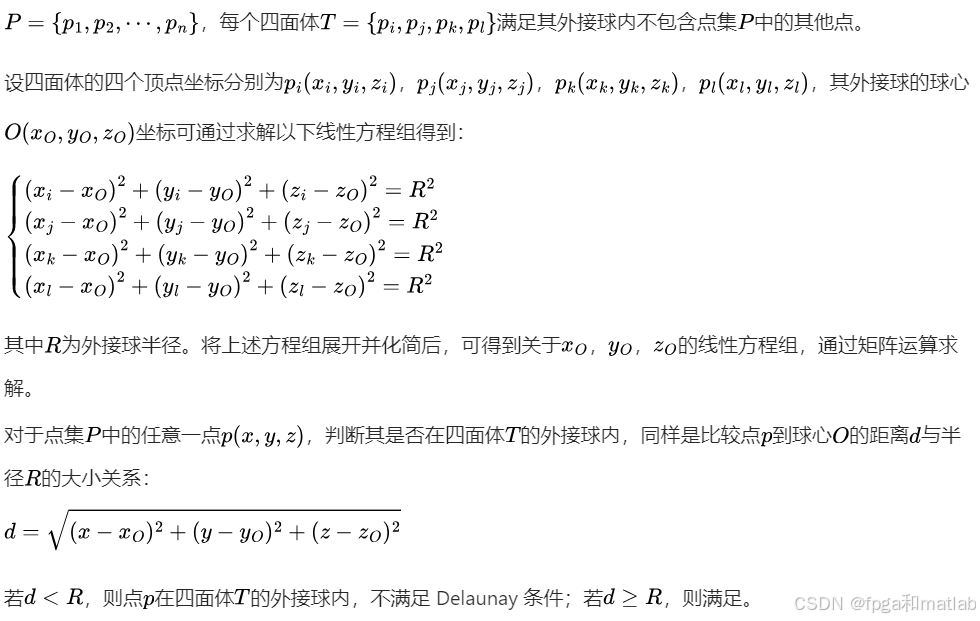

在三维空间中,Delaunay 四面体化是二维 Delaunay 三角化的扩展。对于给定的三维点集
3.基于 Delaunay 三角化的点云数据三维曲面重建步骤

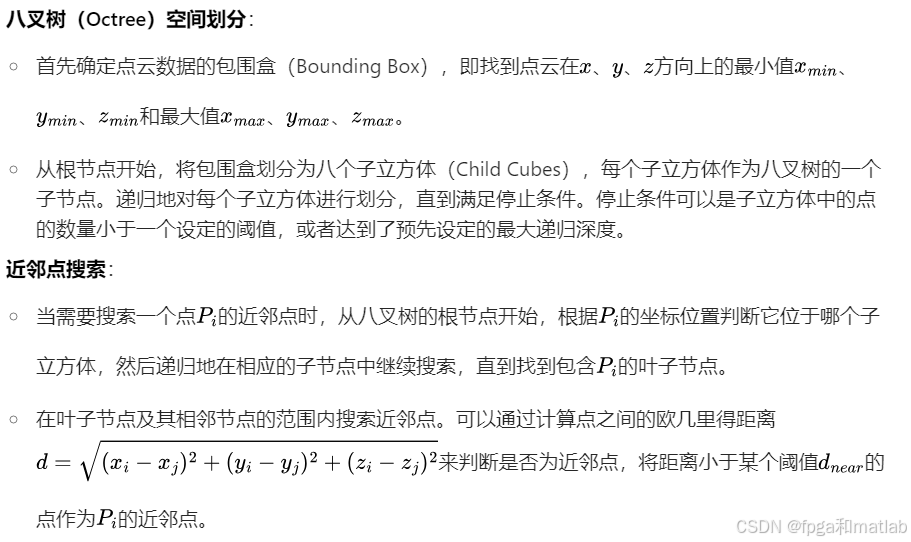

空间划分与近邻搜索
构建四面体网格(3D Delaunay 四面体化)
1.增量式算法:
选择四个不共面的点来构建初始的四面体。
依次将剩余的点插入到已有的四面体网格中。对于要插入的点,找到包含它的四面体(如果存在)。如果在这个四面体的外接球内部,那么删除这个四面体,并对其相邻四面体进行处理,形成一个空洞。
将与空洞的边界点相连,构建新的四面体,使得新的四面体网格仍然满足 Delaunay 条件。这个过程不断重复,直到所有点都插入到四面体网格中。
2.分治法算法:
将点云数据划分为两个子集。可以根据空间位置、点数等方式进行划分。
对每个子集分别进行 Delaunay 四面体化,得到两个子四面体网格。
将两个子四面体网格合并成一个完整的四面体网格。在合并过程中,需要检查并调整边界处的四面体,确保合并后的网格满足 Delaunay 条件。

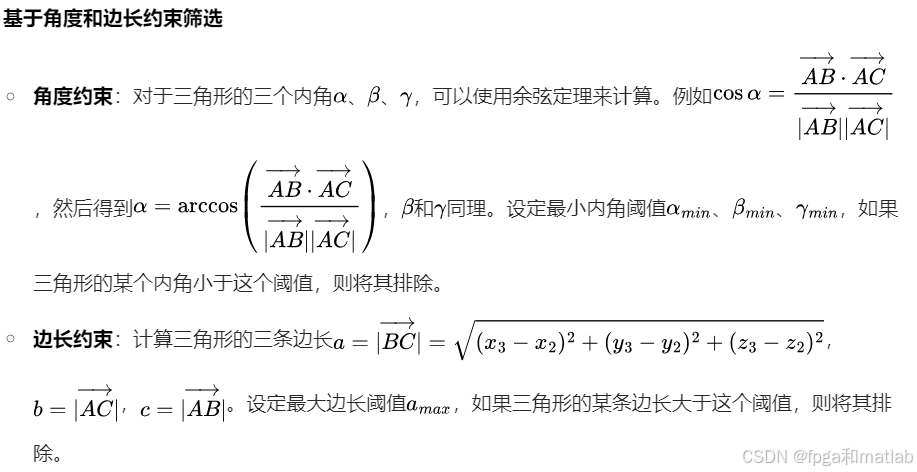

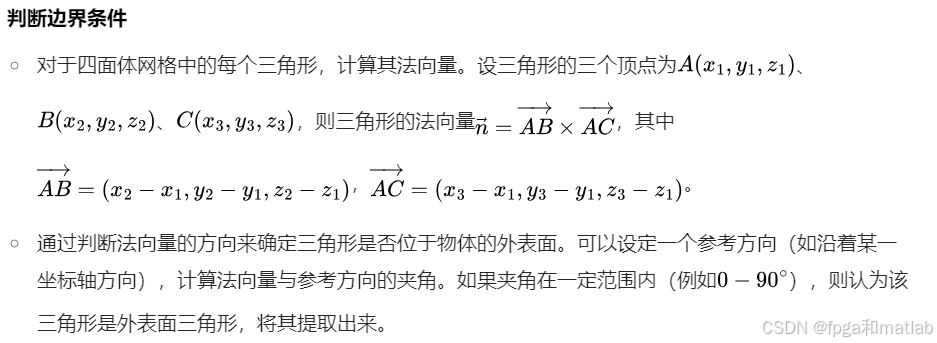

提取曲面三角形
通过遍历提取的曲面三角形,找到只属于一个三角形的边,这些边构成了孔洞的边界。将这些边界边连接起来,就可以确定孔洞的边界曲线。
根据孔洞的边界曲线形状和周围曲面的几何特征,采用合适的方法生成新的三角形来填充孔洞。一种方法是基于边界曲线拟合一个曲面,然后在拟合的曲面上生成新的三角形。例如,可以使用最小二乘法拟合一个二次曲面,然后在曲面上均匀采样点,将这些点连接成三角形来填充孔洞。
3.MATLAB程序
31-----------------------------------------------------------------------------
data=[
0.520412000000000 0.455527000000000 0.476147000000000
0.534901000000000 0.451687000000000 0.492928000000000
0.538826000000000 0.464909000000000 0.494495000000000
0.562822000000000 0.497936000000000 0.503670000000000
0.553440000000000 0.479522000000000 0.503670000000000
0.536697000000000 0.452576000000000 0.504235000000000
0.534901000000000 0.453466000000000 0.515541000000000];
figure;
title('点云数据')
plot3(data(:,1),data(:,2),data(:,3),'k*')
view(37.5,30)
grid on
Xmesh = func_3Dmesh_build(data);
figure
hold on
axis equal
trisurf(Xmesh,data(:,1),data(:,2),data(:,3),'facecolor','c','edgecolor','b')
view(37.5,30)
title('三维曲面')
grid on
load mat\test.mat
data=p;
figure;
title('点云数据')
plot3(data(:,1),data(:,2),data(:,3),'k.')
view(37.5,30)
grid on
axis([0.2,0.8,0.2,0.8,0.2,0.8]);
Xmesh = func_3Dmesh_build(data);
figure
hold on
axis equal
trisurf(Xmesh,data(:,1),data(:,2),data(:,3),'facecolor','c','edgecolor','b')
view(37.5,30)
title('三维曲面')
grid on

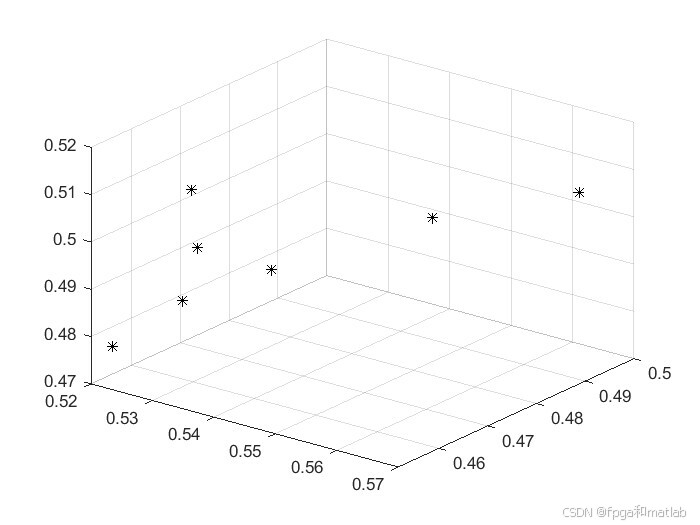

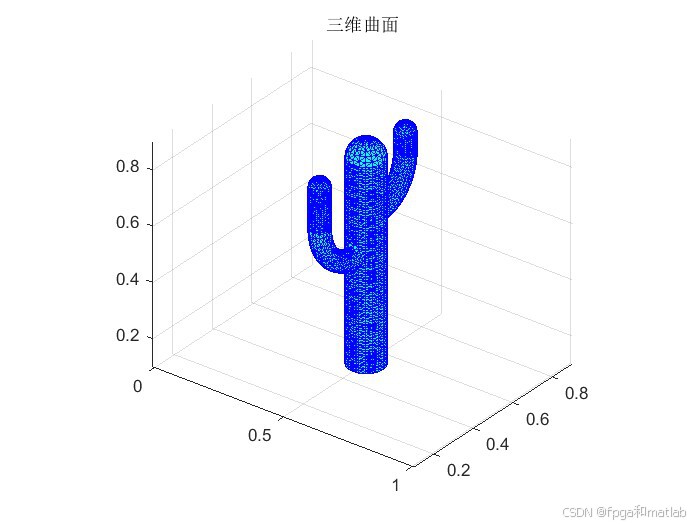

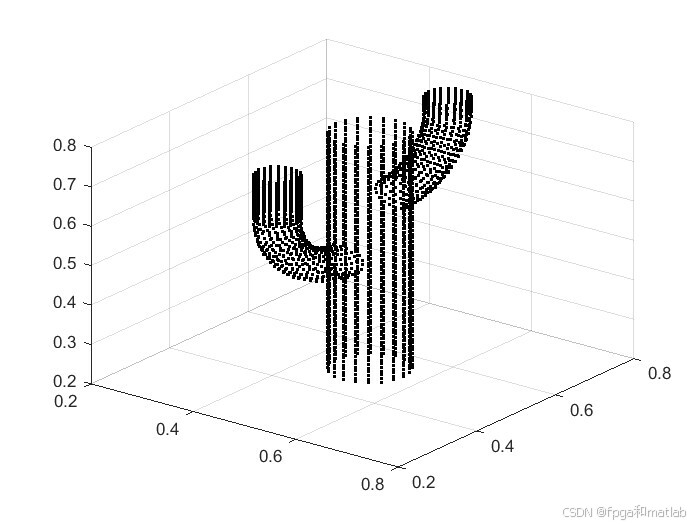

4.仿真结果
5.完整程序下载
完整可运行代码,博主已上传至优快云,使用版本为matlab2022a:
