5.3.3 ipipe_flags之TIP_NOTIFY

TIP_NOTIFY的机制是最复杂的！

（1）Xenomai线程必有TIP_NOTIFY标记

只要是绑定到xenomai core的进程或线程，一定有TIP_NOTIFY标记！除非收到IPIPE_KEVT_CLEANUP，代表任务退出才清除。

引用ipipe.rst中_binding段落中的说明：

The real-time core should inform the kernel about its
intent to receive notifications about that task,
by calling :c:func::`ipipe_enable_notifier` when
such task is current.

include/linux/ipipe.h:
#define ipipe_enable_notifier(p)                    \
    ipipe_set_ti_thread_flag(task_thread_info(p), TIP_NOTIFY)

内核态线程创建，会调用ipipe_enable_notifier设置TIP_NOTIFY

rtdm_task_init // kernel/xenomai/rtdm/drvlib.c
 ->xnthread_init // kernel/xenomai/thread.c
  ->__xnthread_init // kernel/xenomai/thread.c
   ->（如果是内核线程）spawn_kthread // kernel/xenomai/thread.c
    ->kthread_trampoline // kernel/xenomai/thread.c
     ->map_kthread // kernel/xenomai/thread.c
      ->pipeline_enable_kevents //kernel/xenomai/pipeline/kevents.c
       ->ipipe_enable_notifier // include/linux/ipipe.h

用户态线程创建过程中，也会调用ipipe_enable_notifier设置TIP_NOTIFY

COBALT_SYSCALL(thread_create)
 |->__cobalt_thread_create // kernel/xenomai/posix/thread.c
 | |->pthread_create //kernel/xenomai/posix/thread.c
 |  |->xnthread_init // kernel/xenomai/thread.c
 |   |->__xnthread_init // kernel/xenomai/thread.c
 |->cobalt_map_user // kernel/xenomai/posix/process.c
  |->pipeline_enable_kevents //kernel/xenomai/pipeline/kevents.c
   |->ipipe_enable_notifier // include/linux/ipipe.h

（2）TIP_NOTIFY分3类syscall/trap/kevent

TIP_NOTIFY定义的notifications，在代码中分为三类syscall、trap、kevent，在include/linux/ipipe_domain.h中有如下宏定义。

include/linux/ipipe_domain.h：

#define __IPIPE_SYSCALL_P  0
#define __IPIPE_TRAP_P     1
#define __IPIPE_KEVENT_P   2
#define __IPIPE_SYSCALL_E (1 << __IPIPE_SYSCALL_P)
#define __IPIPE_TRAP_E    (1 << __IPIPE_TRAP_P)
#define __IPIPE_KEVENT_E  (1 << __IPIPE_KEVENT_P)
#define __IPIPE_ALL_E      0x7
#define __IPIPE_SYSCALL_R (8 << __IPIPE_SYSCALL_P)
#define __IPIPE_TRAP_R    (8 << __IPIPE_TRAP_P)
#define __IPIPE_KEVENT_R  (8 << __IPIPE_KEVENT_P)
#define __IPIPE_SHIFT_R    3
#define __IPIPE_ALL_R     (__IPIPE_ALL_E << __IPIPE_SHIFT_R)

/* ipipe_set_hooks(..., enables) */
#define IPIPE_SYSCALL   __IPIPE_SYSCALL_E
#define IPIPE_TRAP  __IPIPE_TRAP_E
#define IPIPE_KEVENT    __IPIPE_KEVENT_E

在这段宏定义中，后缀 P、E 和 R 分别代表不同的含义：

P 代表 "Position"，即位置。在 __IPIPE_SYSCALL_P、__IPIPE_TRAP_P 和 __IPIPE_KEVENT_P 中，P 表示这些事件在某个优先级或位掩码中的位置。
E 代表 "Enable"，即启用。在 __IPIPE_SYSCALL_E、__IPIPE_TRAP_E 和 __IPIPE_KEVENT_E 中，E 表示相应事件的启用标志。这些标志是通过将 1 左移相应的位置（由 P 定义）来设置的。
R 代表 "Response" 或 "Result"，即响应或结果。在 __IPIPE_SYSCALL_R、__IPIPE_TRAP_R 和 __IPIPE_KEVENT_R 中，R 表示相应事件的响应或结果。这些值是通过将 8 左移相应的位置（由 P 定义）来设置的。- 我觉的是response的可能性比较大，估计是表达正在处理中的意思。

上述三类notifications，应用在不同的场景，来看一下ipipe_set_hooks。

xenomai_init // kernel/xenomai/init.c
->cobalt_init // kernel/xenomai/posix/process.c
->pipeline_trap_kevents // kernel/xenomai/pipeline/kevents.c

int pipeline_trap_kevents(void)
{
    init_hostrt();
    ipipe_set_hooks(ipipe_root_domain, IPIPE_SYSCALL|IPIPE_KEVENT);
    ipipe_set_hooks(&xnsched_primary_domain, IPIPE_SYSCALL|IPIPE_TRAP);
    return 0;
}

ipipe_set_hooks 的函数，它用于设置root domain和head domain所对应的 ipipe_percpu_domain_data 结构体中的 coflags 字段，以反映新的钩子启用或禁用状态。为啥不把coflags直接定义在root domain和head domain数据结构中的呢？暂时不清楚。

不过，root domain和head domain的coflags是不同的哦！

对于root domain，设置coflags为IPIPE_SYSCALL|IPIPE_KEVENT，代表当实时进程运行在root domain，则可以调用__ipipe_notify_syscall 、 __ipipe_notify_trap告知xenomai处理此两类信号。

对于head domain，设置coflags为IPIPE_SYSCALL|IPIPE_TRAP，代表当实时进程运行在head domain，则可以调用__ipipe_notify_syscall 、 __ipipe_notify_kevent告知xenomai处理此两类信号。

其中，系统调用syscall是共同的，trap是root domain独有的，kevent是head domain独有的。

（3）TIP_NOTIFY需要hook钩子函数来响应

从上面的分析可知，notification是由IPIPE在不同场景，调用__ipipe_notify_syscall、__ipipe_notify_trap、__ipipe_notify_kevent三个接口发送出去的，那么谁是接收者？

Xenomai是接收者，它需要实现一系列hook函数，来完成notifications的处理。

第一，__ipipe_notify_syscall对应的钩子函数

kernel/xenomai/pipeline/syscall.c：

int ipipe_syscall_hook(struct ipipe_domain *ipd, struct pt_regs *regs)

int ipipe_fastcall_hook(struct pt_regs *regs)

系统调用syscall对应两个hook。

ipipe_fastcall_hook是系统调用快速处理通路，专门用于处理Xenomai实时线程运行在Head域时触发的Xenomai系统调用！

ipipe_syscall_hook是系统调用慢速处理通路，一般需要先把Xenomai实时线程从root domain切换到head domain之后，再处理系统调用。

ipipe_syscall_hook 这个函数的命名很有意思。

ipipe: 表明这是ipipe所需的函数

syscall：表明这是TIP_NOTIFY中的syscall notification

hook：这是一个预埋的钩子函数，需要co-kernel去实现！

第二，__ipipe_notify_trap对应的钩子函数

kernel/xenomai/pipeline/kevents.c：

int ipipe_trap_hook(struct ipipe_trap_data *data)

什么是TRAP?看起来是IPIPE自己创造的软件层面的概念。

arch/arm64/include/asm/ipipe_base.h：

/* ARM64 traps */
#define IPIPE_TRAP_MAYDAY        0	/* Internal recovery trap */
#define IPIPE_TRAP_ACCESS	 1	/* Data or instruction access exception */
#define IPIPE_TRAP_SECTION	 2	/* Section fault */
#define IPIPE_TRAP_DABT		 3	/* Generic data abort */
#define IPIPE_TRAP_UNKNOWN	 4	/* Unknown exception */
#define IPIPE_TRAP_BREAK	 5	/* Instruction breakpoint */
#define IPIPE_TRAP_FPU_ACC	 6	/* Floating point access */
#define IPIPE_TRAP_FPU_EXC	 7	/* Floating point exception */
#define IPIPE_TRAP_UNDEFINSTR	 8	/* Undefined instruction */
#define IPIPE_TRAP_ALIGNMENT	 9	/* Unaligned access exception */
#define IPIPE_NR_FAULTS         10

宏定义的值（如IPIPE_TRAP_ACCESS、IPIPE_TRAP_SECTION、IPIPE_TRAP_DABT等）是用于标识不同类型的异常或陷阱（trap），这些值与ARM64架构的异常类型有一定的对应关系，但并不完全一致。这些宏定义的值是为了在软件层面上区分和处理不同类型的异常，而不是直接对应于硬件错误码。

例如，IPIPE_TRAP_ACCESS可能对应于ARM64架构中的数据访问异常，而IPIPE_TRAP_DABT可能对应于数据中止异常。这些宏定义的值是为了在软件层面上提供一个统一的接口，以便处理不同类型的异常，而不是直接与硬件错误码对应。

在实际的异常处理程序中，这些宏定义的值会被用来索引到相应的处理代码，以便对不同类型的异常进行处理。因此，虽然这些宏定义的值与ARM64 CPU的硬件错误码不完全一致，但它们在软件层面上是用于处理和区分不同类型的异常的关键。

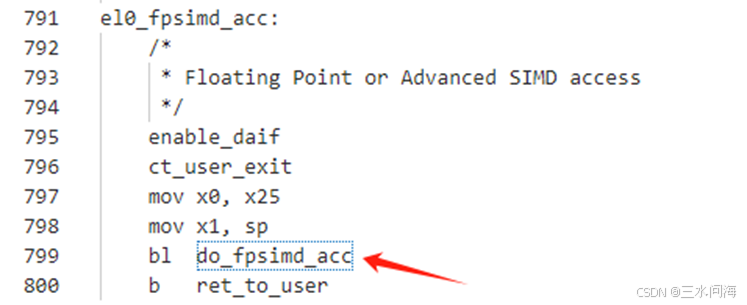

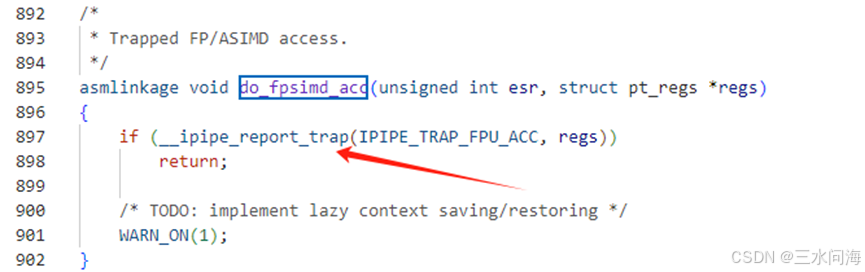

举一个具体的例子，在entry.S中，同步异常el0_fpsimd_acc跳转到do_fpsimd_acc函数，IPIPE在其中插入了__ipipe_report_trap-> __ipipe_notify_trap调用。

do_fpsimd_acc会检查__ipipe_report_trap的返回值，如果返回1则直接return，代表Xenomai已经处理完毕了，不在需要Linux处理。如果返回0，代表继续向下执行原来Linux的处理逻辑。

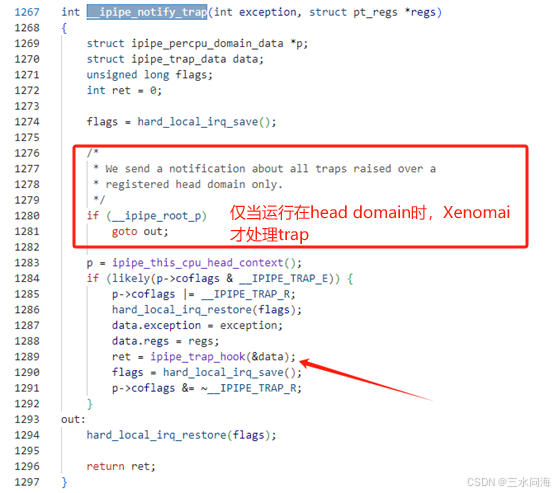

紧接着，__ipipe_notify_trap如果发现此时在root domain，直接返回，并不需要xenomai处理trap。如果此时在head domain，则调用ipipe_trap_hook继续处理！

紧接着，调用ipipe_trap_hook，这是由xenomai来实现的，专门处理trap。

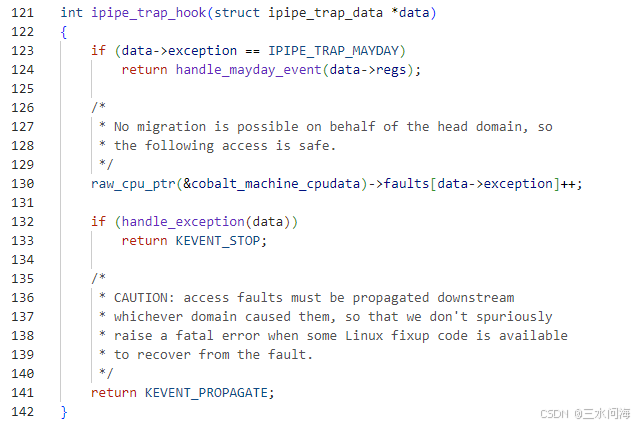

ipipe_trap_hook具体的实现就不展开了，发现它的返回值非常有意思：

#define KEVENT_PROPAGATE 0

#define KEVENT_STOP 1

再回到do_fpsimd_acc的逻辑，如果返回1则直接return，代表Xenomai已经处理完毕了，不在需要Linux处理。如果返回0，代表继续向下执行原来Linux的处理逻辑。

第三，__ipipe_notify_kevent对应的钩子函数

kernel/xenomai/pipeline/kevents.c：

int ipipe_kevent_hook(int kevent, void *data)

kevent是指一些纯的内核事件（似乎与硬件无关），可能会影响Xenomai的任务管理，所以需要通知Xenomai进行处理。

以下事件在（include/linux/ipipe_domain.h）中定义：

#define IPIPE_KEVT_SCHEDULE 0
#define IPIPE_KEVT_SIGWAKE  1
#define IPIPE_KEVT_SETSCHED 2 //已被废弃，不应该使用
#define IPIPE_KEVT_SETAFFINITY  3
#define IPIPE_KEVT_EXIT     4
#define IPIPE_KEVT_CLEANUP  5
#define IPIPE_KEVT_HOSTRT   6
#define IPIPE_KEVT_CLOCKFREQ    7
#define IPIPE_KEVT_USERINTRET   8
#define IPIPE_KEVT_PTRESUME 9

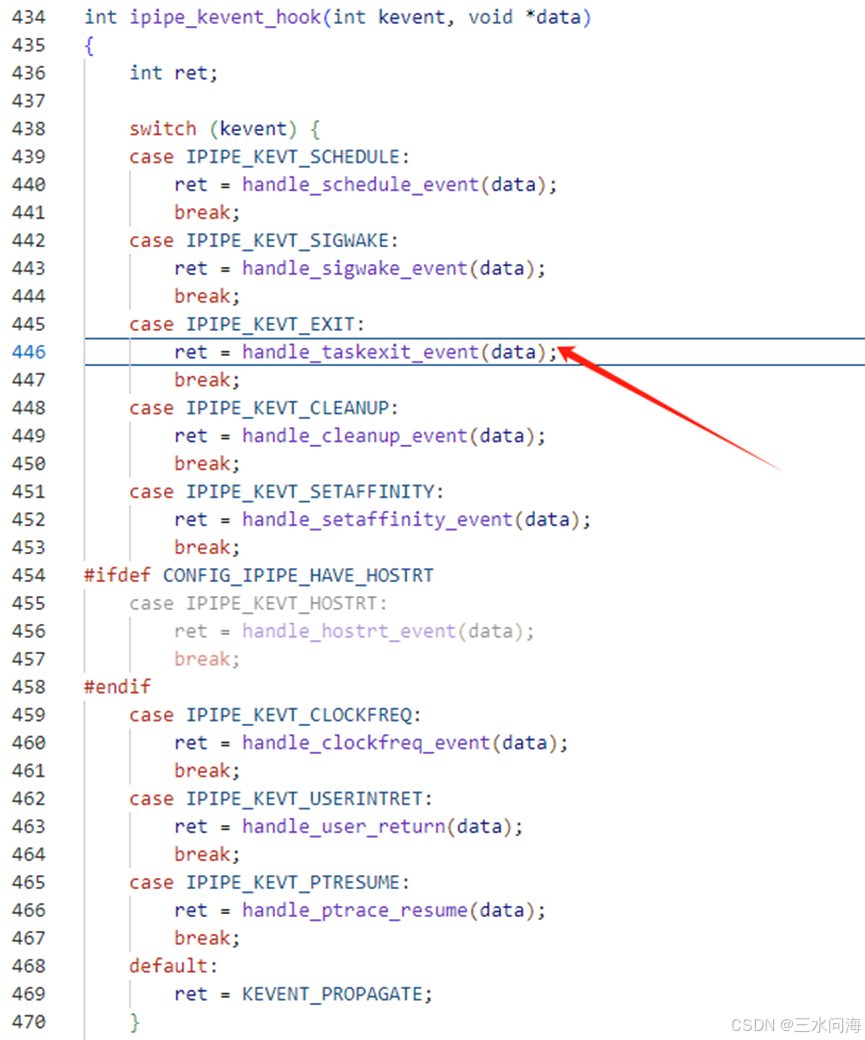

以IPIPE_KEVT_EXIT来举一个实际的例子。

-> do_exit // kernel/exit.c
 -> __ipipe_report_exit(tsk); // include/linux/ipipe.h
  ->__ipipe_notify_kevent(IPIPE_KEVT_EXIT, p); //kernel/ipipe/core.c

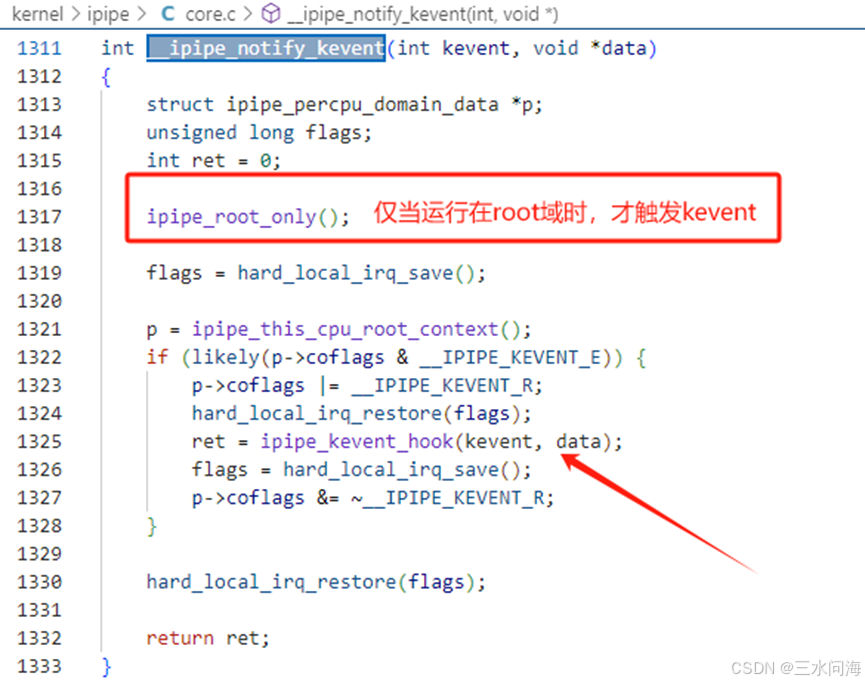

__ipipe_notify_kevent会调用ipipe_root_only()确保当前运行在root域。
